El sistema de electrólisis salina Tri Expert es un sistema automático de tratamiento del agua de Zodiac que transforma la sal disuelta en la piscina en cloro gaseoso, un desinfectante que se disuelve inmediatamente en el agua. Es una solución evolutiva para piscinas nuevas o existentes, compatible con distintos tipos de piscinas y revestimientos.
El TRi EXPERT es el sistema automático de tratamiento de agua por electrólisis salina más completo de Zodiac. Se puede combinar con el módulo pH Link, destinado a la regulación del pH, o con el módulo Dual Link, que regula automáticamente el pH y la producción de cloro.
Cómo funciona la cloración salina Tri Expert
El agua de la piscina está ligeramente salada a 4g/l. El método por electrólisis consiste en transformar la sal en cloro gaseoso, un desinfectante que se disuelve al momento en el agua. Este cloro elimina todos microorganismos de la célula.
El módulo TRi, instalado en el circuito de filtración de la piscina, transforma la sal contenida en el agua, 4g/l, 9 veces menos que el agua de mar, en cloro. El cloro producido por el módulo TRi permite luchar contra las bacterias, algas y micro-organismos contenidos en el agua de piscina.
Eliminado mediante la acción de los rayos UV, el cloro de la piscina será renovado por la célula del aparato sin ninguna intervención de su parte. De esta forma, el tratamiento del agua de su piscina se realiza automáticamente.
Regulación del pH y del cloro
Para un buen funcionamiento de la electrólisis, el pH de la piscina debe mantenerse entre 7,0 y 7,6. Para que el cloro producido por el clorador salino TRi sea 100% eficaz, se debe regular de forma imperativa el pH del agua de su piscina.
El sistema de electrólisis salina Tri Expert es el sistema más completo y avanzado de la gama de electrolizadores que, gracias a su módulo Dual Link, le permite gestionar de forma totalmente automatizada la desinfección y regulación del pH de su piscina. Cada módulo opcional trabaja de forma inteligente: el pH Link y el Dual Link miden y dosifican de forma automática el pH.
Módulo pH Link
El módulo pH Link asegura la regulación automática del pH del agua. TRi pH mantiene el pH de su piscina en el valor deseado sin ninguna intervención de su parte.
TRi pH mide el valor del pH gracias a una sonda de pH situada en el circuito de filtración que analiza en permanencia el agua de la piscina. En función del valor obtenido, la tecnología de TRi pH permite corregir el pH de su piscina agregando pH menos, líquido corrector ácido.
El módulo TRi pH se instala únicamente con el clorador salino TRI.
Módulo Dual Link
El módulo Dual Link regula automáticamente el pH y la producción de cloro mediante el método «ORP/ACL». El Dual Link también regula automáticamente la producción de cloro según las condiciones ambientales: temperatura del agua, mal tiempo, piscinas cubiertas, etc.
De esta forma, controlamos la cantidad de cloro producido y, en consecuencia, aumentamos la durabilidad de la celda que solo producirá cloro según las necesidades.
El módulo TRi PRO integra, además de las características del TRi pH, una regulación automática de la producción de cloro mediante el método «ORP/ACL». El módulo TRi PRO se instala únicamente con el clorador salino TRi.
| Módulo | Funciones principales |
|---|---|
| pH Link | Regulación automática del pH mediante dosificación ácida |
| Dual Link | Regulación automática del pH y de la producción de cloro mediante ORP/ACL |
Modos de funcionamiento de la célula
Modo Normal
Desde la pantalla podrá seleccionar el modo de funcionamiento de la célula: Normal, Boost o Low. El modo Normal permite utilizar la producción de cloro de acuerdo con la programación y los parámetros establecidos para el funcionamiento habitual de la piscina.
Modo Boost
El equipo trabaja a máxima velocidad para ofrecer resultados visibles en el menor tiempo posible. Un modo muy útil cuando se acerca la temporada de baño y la piscina ha permanecido en desuso durante todo el invierno, o tras una tormenta que haya ensuciado el agua.
La función Boost, también denominada supercloración, aumenta la producción de cloro durante 24 horas en caso de temporada de baño intensiva o tormentas.
Modo Low
Cuando se ha alcanzado el nivel salubre del agua deseado con el modo Boost, se debe proceder al modo Low. El clorador trabajará a un ritmo constante y más lento, pero manteniendo el nivel de limpieza del agua deseado.
El modo Low reduce la producción de cloro al 10% del máximo. Es ideal para la manutención de la piscina durante toda la época de verano y puede utilizarse manual o automáticamente cuando la cubierta está cerrada.
La función Low permite reducir la producción al 10% cuando la tapa está cerrada o durante el período de hibernación. El sistema también dispone de función manual o automática en caso de cubierta cerrada.
Seguridad y protección de la célula
Equipado con varias alarmas de seguridad, este dispositivo muestra un indicador ante la «falta de sal» y la «falta de agua». En ambos casos, el equipo cambia su configuración automáticamente y reduce la producción de cloro para proteger el electrodo o, en el caso de insuficiencia de caudal, detener toda actividad.
El sistema de seguridad incluye un detector de caudal incorporado a la célula de electrólisis. El sistema detiene automáticamente la producción en caso de falta de caudal de agua en la célula.
El caudal mínimo necesario para purgar el aire de la célula es de 5m³/h, mientras que el caudal máximo, limitado por las pérdidas de carga de la instalación, es de 18 m³/h. Para caudales superiores es obligatorio utilizar bypass.
La célula incorpora electrodos auto limpiables por inversión de polaridad ajustable en función de la dureza del agua, cada 2,5 o 5 h. En caso de agua muy dura, la inversión de polaridad de la célula puede ajustarse a 2h30 o 5h.
Los electrodos son de titanio recubiertos de una aleación exclusiva. La tecnología CLEARWATER utiliza electrodos de titanio recubiertos por un aluminio de larga duración.
Pantalla, programación y control del sistema
El TRI Expert dispone de una pantalla LCD retroiluminada de 4 líneas y menú de uso sencillo e intuitivo para facilitar la interacción entre aparato y usuario. El menú está disponible en 7 idiomas distintos, FR-EN-DE-ES-IT-NL-AF, para que el usuario pueda ajustar los parámetros de una forma comprensible y fácil.
Desde la pantalla se pueden seleccionar los modos Normal, Boost y Low. También dispone de un reloj/programador que indica los tiempos de activación y funcionamiento del equipo de electrólisis.
El reloj programador permite controlar la filtración y los tiempos de producción de cloro independientemente de la filtración. El equipo incorpora un reloj de 24 horas y 2 programadores.
Otro parámetro que puede configurarse desde la pantalla es la inversión de polaridad de los electrodos. Un indicador de alarma se mostrará en la pantalla ante la «falta de sal» y la «falta de agua».
Control remoto mediante AquaLink e iAquaLink
El Tri Expert es totalmente compatible con el sistema de control a distancia Zodiac, ya que utiliza la tecnología AquaLink. Esta tecnología permite gestionar a distancia el equipo a través de internet, mediante un smartphone o mediante un ordenador.
De esta manera podrá tener una interfaz intuitiva para dirigir su equipo de una manera sencilla desde cualquier lugar. También es posible acoplar el módulo domótico iAqualink®, que permite conectar y gestionar diferentes equipos de piscina a través de tu smartphone, tablet u ordenador desde cualquier lugar.
La tecnología iAquaLink permite un control avanzado y personalizado de los equipos de la piscina. Mediante la conexión de todos los equipos al controlador AquaLink TRI se centraliza toda la información, permitiendo controlar la filtración, tratamiento del agua, regulación pH, climatización del agua, iluminación y limpieza.
Modelos Tri Expert y capacidad de producción
El modelo de clorador salino Tri Expert de Zodiac está disponible en diversos modelos con varias capacidades de producción de cloro dependiendo del volumen de agua de la piscina.
| Modelo | Volumen máximo de agua | Producción de cloro | Amperaje nominal de salida |
|---|---|---|---|
| TRi Expert 10 | 40m3 | 10 g/hora | 2.2 |
| TRi Expert 18 | 70m3 | 16 g/hora | 3.6 |
| TRi Expert 22 | 100m3 | 22 g/hora | 4.5 |
| TRi Expert 35 | 170m3 | 35 g/hora | 7.2 |
El volumen máximo de agua está calculado para un clima templado y 8 horas de filtración al día. En otra especificación, el volumen se calcula para 8 h de filtración diaria en un clima caluroso.
| Modelo | Producción de cloro | Volumen de agua |
|---|---|---|
| TRi 10 | 10 g/h | 40 m3 |
| TRi 18 | 18 g/h | 70 m3 |
| TRi 22 | 22 g/h | 100 m3 |
| TRi 35 | 35 g/h | 150 m3 |
Características técnicas del clorador salino Tri Expert
| Característica | Especificación |
|---|---|
| Interfaz de usuario | Pantalla LCD retroiluminada de 4 líneas |
| Idiomas | 7 (FR-EN-DE-ES-IT-NL-AF) |
| Modos de funcionamiento | Normal, Boost (100%), Low (modo cobertura 10%) |
| Reloj/programador | Reloj 24h / 2 programadores |
| Inversión de polaridad | Sí: 2,5 o 5h |
| Tasa de sal recomendada | 4 g/l - 3,3 g/l mínimo |
| Seguridad | Indicador «Falta de Sal» y «Falta de agua» |
| Posición de la célula | Horizontal |
| Soportes de tubería | DN50mm, DN63 mm, 1 1/2" (48 mm), 2" (61mm) |
| Caudal máximo | 18 m³/h; bypass obligatorio para caudales superiores |
| Presión máxima autorizada en la célula | 2,75 bar (KPa) |
| Temperatura máxima del agua | 40ºC |
| Temperatura mínima del agua | 5ºC |
| Longitud del cable caja-célula | 1,8 m |
| Índice de protección | IPX3 |
| Dimensiones de la célula | 32,0 x 13,5 x 11,0 cm |
| Dimensiones de la unidad de control | 31,0 x 33,0 x 11,0 cm |
| Alimentación | 220-240 VAC, 50 Hz |
Instalación hidráulica y requisitos de funcionamiento
La célula debe instalarse en posición horizontal. Los soportes de tubería son compatibles con DN50mm, DN63 mm, 1 1/2" (48 mm) y 2" (61mm).

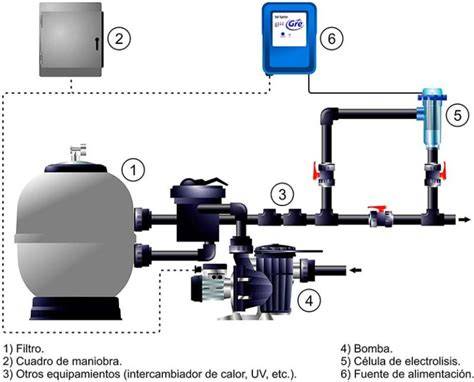

El diagrama de montaje contempla los siguientes elementos: piscina, bomba de filtración, filtro de piscina, bypass, sonda, célula y clorador salino TRi.
- Piscina
- Bomba de filtración
- Filtro piscina
- By pass
- Sonda
- Célula
- Clorador salino TRi
El caudal mínimo necesario es de 5 m3/h. Para valores superiores a 18 m³/h, la célula será instalada en bypass. La presión máxima autorizada en la célula es de 2,75 bares (KPa).
La temperatura máxima del agua es de 40 °C y la temperatura mínima del agua es de 5 °C. La longitud del cable entre la caja y la célula es de 1,8 m.
Datos técnicos de los módulos de regulación
TRi pH
| Característica | Especificación |
|---|---|
| Tensión de alimentación | 220-240 VAC, conectado al cuadro TRi |
| Sistema de dosificación | Bomba peristáltica |
| Tabla de medida pH | 0,0 -12,0 pH |
| Calibración semi-automática de la sonda pH | 1 punto (pH 7,5) |
| Dosificación | Cíclica y ajustable en función del volumen de la piscina |
| Contrapresión máxima | 1,5 bar |
| Precisión de medición | 0,1 pH |
| Tipo de sonda | Combinada, cuerpo epoxy Ø 12 mm |
| Índice de protección | IP23 |
TRi PRO y Dual Link
| Característica | Especificación |
|---|---|
| Tensión de alimentación | 220-240 VAC, conectado al cuadro TRi |
| Sistema de dosificación | Bombas peristálticas |
| Tabla de medida pH | 0,0 -12,0 pH |
| Tabla de medida Redox | 100 - 1000 mV |
| Calibración de la sonda pH | 1 punto (pH 7,5) |
| Calibración de la sonda Redox | 1 punto (700 mV) |
| Dosificación | Cíclica y ajustable en función del volumen de la piscina |
| Contrapresión máxima | 1,5 bar |
| Precisión de medida pH | 0,1 pH |
| Precisión de medida Redox | 1 mV |
| Tipo de sonda | Combinada, cuerpo epoxy Ø 12 mm |
| Índice de protección | IP23 |
La instalación de los módulos se facilita mediante el portasondas «POD». El kit de fijación incluye inyección, sondas pH y detector de caudal en el módulo TRi pH, y sondas pH y Redox con detector de caudal en el módulo TRi PRO.
Ventajas principales de la electrólisis salina Tri Expert
- Tratamiento automático por electrólisis salina.
- Sistema evolutivo con 2 módulos opcionales: pH Link y Dual Link.
- Función Low para reducir la producción de cloro.
- Función manual o automática en caso de cubierta cerrada.
- Función Boost o supercloración para aumentar la producción de cloro durante 24 horas.
- Fácil parametrización gracias al menú LCD disponible en 7 idiomas.
- Reloj programador para controlar la filtración y los tiempos de producción de cloro de forma independiente.
- Parada automática en caso de falta de caudal de agua en la célula.
- Célula antical con electrodos auto limpiables por inversión de polaridad.
- Electrodos de titanio recubiertos de una aleación exclusiva.
- Compatibilidad con la tecnología AquaLink e iAquaLink.
- Adaptación a piscinas nuevas o existentes y a todo tipo de piscinas y revestimientos.
La electrólisis salina es un sistema eficaz, cuidadoso con la piel, cómodo y fiable. Los cloradores salinos de Zodiac cuentan con la garantía de más de 40 años de fiabilidad y rendimiento.
Las posibilidades evolutivas hacen del TRi® un sistema económico. Basado en el concepto modular, el TRi® está compuesto por un clorador salino al cual se le puede añadir un módulo de regulación automática del pH y también uno de producción de cloro.
Accesorios y mantenimiento
Entre los accesorios incluidos se encuentran el soporte de fijación a la pared, el kit detector de caudal, el kit de adaptadores PVC y el adaptador de toma eléctrica.
Los accesorios recomendados son el módulo pH Link para la regulación del pH y el módulo Dual Link para la regulación del pH y Redox.
La célula auto limpiable por inversión de polaridad reduce la necesidad de mantenimiento. La frecuencia de inversión puede ajustarse cada 2,5 o 5 horas en función de la dureza del agua.
Garantía y condiciones técnicas
La garantía indicada para el módulo TRi es de 3 años. En otra configuración modular, se especifican 2 años para el módulo TRi pH y 2 años para el módulo TRi PRO.
Clorador salino Zodiac TRI, tratamiento de agua de piscina por electrólisis salina.
