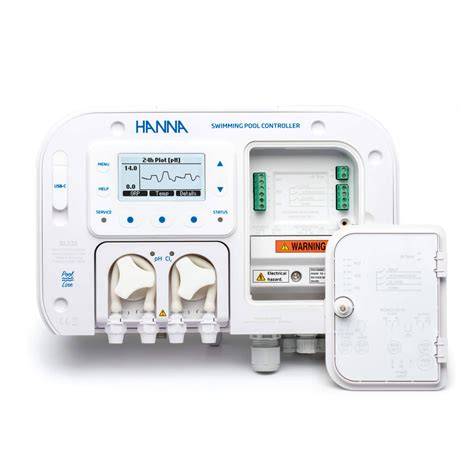

El controlador Hanna de la serie BL13x permite dosificar y controlar de forma constante el pH, el cloro o bromo mediante redox y la temperatura en piscinas, spas o jacuzzis. El equipo utiliza un electrodo digital combinado que mide pH, Redox y temperatura, todo en una misma sonda.
El sistema incorpora dos bombas dosificadoras de caudal regulable entre 0,5 y 3,5 litros por hora, control automático de bombas ON/OFF y proporcional, alarmas programables, protección contra sobredosificación y pantalla LCD para avisos con diferentes colores. Los modelos con conexión Ethernet permiten visualizar y controlar los parámetros a distancia mediante Hanna Cloud.
Qué controla el clorador automático Hanna
El panel de control de la serie BL13x de Hanna te ofrece una dosificación y control constante de los parámetros de pH, Cloro/Bromo y temperatura en piscinas, spas o jacuzzis. Un mismo electrodo digital permite la medición de todos los parámetros.

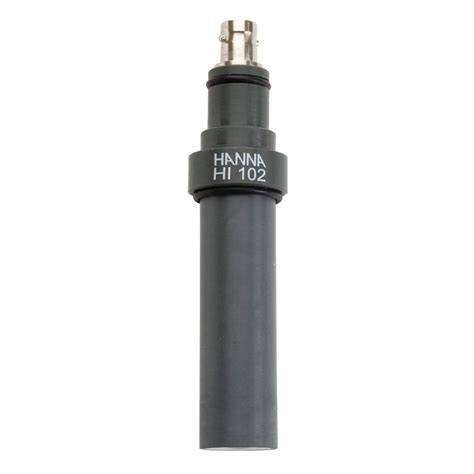

El equipo se suministra con un electrodo digital combinado que mide pH, Redox y temperatura. todo en una misma sonda. El electrodo tiene una larga duración, ± 3 años, e incorpora el sistema “Matching Pin” que elimina interferencias.
| Parámetro | Rango | Resolución | Precisión a 25 ºC |
|---|---|---|---|
| pH | 0.00 a 14.00 pH | 0.01 pH | ±0.05 pH |
| Redox | ±2000 mV | 1 mV | ±5 mV |
| Temperatura | -5.0 hasta 105.0ºC | 0.1ºC | ±1ºC |
Configuraciones de instalación
El controlador está disponible en 2 configuraciones: Modelo en línea, que permite la instalación directamente de la sonda digital en la tubería. Montado en panel con cámara de medida, que consigue un flujo laminar y mantener limpia la menbrana del electrodo, consiguiendo así una medida más estable durante más tiempo.
Modelos acabados en *10 incluyen además collarín de montaje en línea del electrodo para tubería de 50 mm. Modelos acabados en *20 incluyen además kit de montaje en panel con celda de flujo y llaves de paso.
Dosificación automática y control de bombas
El controlador Hanna BL13X cuenta con 2 bombas dosificadoras de caudal regulable. El caudal de dosificación es regulable desde 0,5 hasta 3,5 litros/hora.
El control automático de bombas puede funcionar en modo ON/OFF y proporcional. La banda proporcional regulable reduce la dosificación al acercarse al punto de consigna, lo que permite ajustar progresivamente la cantidad de producto dosificado.
La dosificación de pH es proporcional, con un punto de consigna y banda proporcional ajustable. También incorpora retardo de inicio de dosificación y protección de sobredosificación.
La dosificación REDOX es proporcional, con un punto de consigna y banda proporcional ajustable. Incluye retardo de inicio de dosificación y protección de sobredosificación, además de control de dosificación por punto de consigna de pH.
El equipo permite dosificación externa con 2 relés a bombas de mayor caudal o a un generador de biocida in situ. También dispone de interruptor de bajo nivel de producto químico y de flujo de agua.
Alarmas, protección y registro de mediciones
El sistema de alarma es programable y los compartimentos eléctricos y de dosificación están aislados. La pantalla LCD muestra avisos con diferentes colores para facilitar la identificación del estado del equipo.
El controlador realiza un registro automático de medidas en intervalos regulables. La protección mediante contraseña permite restringir el acceso a la configuración del equipo.
Los modelos sin conexión Ethernet disponen de 3 salidas analógicas. Los modelos con conexión Ethernet ofrecen conexión remota Hanna Cloud y control bidireccional.
Conectividad Hanna Cloud
Hanna Cloud es una aplicación basada en web que le conecta con el controlador para poder acceder a las mediciones y almacenamiento de datos desde el PC, tablet o teléfono. Se pueden registrar varios dispositivos en una únoca cuenta Hanna Cloud.
Las mediciones, tendencias, historial, configuración del equipo, alarmas y mensajes se transmiten a su dispositivo a medida que su controlador mide y dosifica el producto.
Se pueden agregar múltiples usuarios secundarios a la cuenta del dispositivo para monitorear las mediciones y recibier emails o mensajes emergentes de su medidor.
Hanna Cloud incorpora medidas de seguridad técnicas y administrativas para reducir los riesgos de pérdida o mal uso. Incluyendo una conexión segura, registro de identidad de controlador y cifrado con contraseña.
Especificaciones de medición
Medición y control de pH
El rango de medición es de 0.00 a 14.00 pH, con una resolución de 0.01 pH y una precisión de ±0.05 pH a 25ºC. La calibración es automática en 2 puntos, 4.01, 7.01. 10.01 pH, y manual en un punto selecionable.
La compensación de temperatura es automática, -5.0 a 105.0ºC para pH.
Medición y control REDOX
El rango de medición REDOX es de ±2000 mV, con una resolución de 1 mV y una precisión de ±5 mV a 25ºC. La calibración REDOX (mV) es regulable en un punto.
Medición de temperatura
El rango de temperatura se sitúa entre -5.0 hasta 105.0ºC, con una resolución de 0.1ºC y una precisión de ±1ºC a 25ºC.
Elementos incluidos
Se suministra con electrodo amplificado de pH/REDOX/Temperatura, 2 filtros de aspiración, 2 inyectores, 2 collarines para inyección, tubo de aspiración de PVC (5 metros) y de inyección de PE (5 metros) y soluciones de calibración para pH y REDOX.
Aplicaciones de la cloración automática
La mayoría de las aguas aun habiendo sido tratadas se encuentran en su mayoría contaminadas por microbios nocivos para el organismo humano, debido a esto se precisa una desinfección eficaz; el proceso de la desinfección es extraordinariamente importante desde el punto de vista tanto higiénico como estético, el primer objetivo del proceso es el de evitar la transmisión de enfermedades y el segundo es el de impedir el desarrollo de algas microscópicas que producen turbidez en el agua (color verdoso).
Los productos de la familia del cloro más habituales para la desinfección del agua son: Cloro gaseoso, hipoclorito sódico e hipoclorito cálcico.
Además de su aplicación como desinfectante, el cloro y sus derivados han demostrado ser útiles también:
- Control de olores y sabores
- Prevención de crecimiento de algas
- Eliminación de hierro y manganeso
- Destrucción de ácido sulfhídrico
- Eliminación de colorantes orgánicos
- Mejora en la coagulación por silica
Control del cloro residual
En la mayoría de los casos, la determinación del cloro residual en aguas se realiza por reacción con DPD, en el control de la cloración se debe tomar en cuenta varios parámetros que permiten establecer que se ha sobrepasado el punto de ruptura (Punto en después del cual esta presenta el cloro libre) en la curva de la demanda de cloro.
La estimación de la demanda de cloro permite determinar la dosis de cloro que se debe suministrar para lograr la desinfección completa y contar con el valor de cloro residual deseado.
El establecimiento del tiempo de contacto entre el cloro y los microorganismos permite obtener un agua desinfectada, habitualmente a un pH inferior a 8.0 un tiempo de contacto de 30 minutos aproximadamente (temperatura ambiente).
La determinación de cloro residual se realiza en la salida del tanque de distribución y en el punto más lejano de la red, el valor en este último debe cumplir el rango y/o valor establecido.
En caso de que el nivel de cloro este por debajo del valor mínimo, se deberá aumentar la dosis de cloro en el proceso para así aumentar el residual a la salida del tanque, si por el contrario la dosis es demasiado elevada, la adición de un reductor como el bisulfito sódico o el meta bisulfito permitirá disminuir el cloro residual hasta el nivel necesario.
Cloración en tanque con recirculación
En este caso la cantidad de cloro adicionado se utilizaría para desinfectar y posteriormente mantener el cloro residual, para este tipo de proceso se recomienda contar con un sistema de recirculación para garantizar que el agua contenga en todo momento el residual necesario antes de la distribución.
Equipos requeridos
- Válvula de flujo
- Válvula Cheque
- Bomba dosificadora BlackStone
- Controlador de Cloro libre u ORP (Planteado para agua con comportamiento homogéneo en el pH)
- Manómetro regulador de presión
- Punto de Muestreo
- Tanque de Solución Clorada
- Bomba hidráulica de distribución

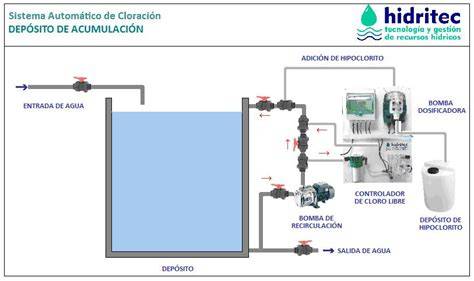

Proceso de cloración con recirculación
- El controlador realiza la medición a la salida de la recirculación (Control retroalimentado) y controla proporcionalmente la dosificación sobre dos bombas dosificadoras, una al ingreso del agua al tanque de cloración y otra en la recirculación, esto permite hacer más rápido y eficiente el proceso cloración.
- La recirculación es regulada con una válvula de flujo que permite reducir el caudal hacia la distribución e incrementar el flujo en la línea de recirculación.
- La válvula cheque, garantiza el flujo de la recirculación en un solo sentido y garantiza de que la solución ingrese nuevamente a la línea de alimentación.
- El manómetro regulador de presión garantiza que la muestra que ingrese al controlador tenga la presión requerida.
Cloración en línea
En estos casos se recomienda realizar una cloración adicional en línea en contraposición a la cloración requerida en el primer caso.
El proceso no cuenta con tanque pulmón de mezcla debido a que el agua ya ha sido tratada y simplemente se busca ajustar el nivel del cloro hasta el rango establecido, un ejemplo claro de este caso se presenta cuando la red de distribución es demasiado extensa y/o cuando no se cuenta con tanques para el almacenamiento previo a la distribución.
Equipos requeridos
- Bomba dosificadora BlackStone
- Tanque solución clorada
- Controlador de Cloro libre u ORP (Planteado para agua con comportamiento homogéneo en el pH)
- Punto de muestreo
- Manómetro regulador de presión
Proceso de cloración en línea
- El controlador realiza una medición aguas adelante del punto de dosificación y de acuerdo al nivel del cloro regula la dosificación de la bomba de manera proporcional.
- Técnicamente se recomienda contar con al menos 10 metros de distancia entre el punto de dosificación y medición para la mezcla del cloro y el agua, también es posible utilizar mezcladores estáticos y línea de tubería en zigzag para los casos en donde no es posible contar con los 10 metros de contacto de mezcla.
Cloradores Automáticos Pentair
Dimensionamiento de la bomba dosificadora
El dimensionamiento de la bomba de dosificación toma en cuenta el caudal de agua a tratar y el nivel de cloro que se desea tener el agua.
En este caso la bomba requerida para la cloración de acuerdo al consumo requerido será de 1 litro por hora.
Otra configuración: Hanna PCA 340
Hanna PCA 340 Controlador automático de cloro libre, cloro total, pH y temperatura.
Controlador de cloro libre, cloro total, pH y temperatura. Procesos controlados mediante microprocesador que monitorizan continuamente los valores de contenido de cloro, pH y temperatura.
La intensidad del color se mide fotométricamente (con un haz de luz y un fotodetector). El equipo incorpora display gráfico retroiluminado y dos salidas analógicas.
