El filtro de cartucho influye directamente en la capacidad de aspiración, la calidad del aire y el consumo energético de una instalación industrial. Cuando está correctamente seleccionado, dimensionado y mantenido, retiene polvo, humo, gases y otras partículas, mantiene un flujo de aire estable y permite que el sistema trabaje con mayor eficiencia.
Cuando el cartucho se satura, se obstruye, se deteriora o no es compatible con el contaminante, aumenta la pérdida de carga y disminuye la potencia de aspiración en los puntos de captación. En casos graves, también pueden producirse emisiones de polvo, un incremento del consumo energético, paradas de producción o roturas del propio elemento filtrante.
Qué es un filtro de cartucho y cómo funciona
Un filtro de cartucho es un elemento filtrante cilíndrico plisado que se instala dentro de la carcasa de una unidad de aspiración o filtración centralizada. El polvo cargado entra en la cámara de filtración, y las partículas quedan retenidas en la superficie exterior de los cartuchos mientras el aire limpio pasa hacia el interior y sale al exterior o se recircula a la nave.
La filtración por cartuchos es un proceso que utiliza presión para hacer circular el aire o los gases contaminados a través de un filtro en forma de cartucho. Durante este proceso, las partículas como polvo, serrín, humo o gases quedan retenidas en el interior del cartucho, devolviendo un flujo limpio y seguro al ambiente o al sistema de producción.
La clave de su eficiencia está en el plisado: al multiplicar la superficie filtrante en un espacio reducido, se consigue una alta capacidad de retención sin aumentar el tamaño del equipo. El diseño plegado ofrece una mayor superficie de filtración en un espacio reducido, ideal para partículas finas y de alta densidad.
Dependiendo del material filtrante (celulosa, poliéster, PTFE, HEPA…), pueden capturar partículas desde los 10 micras hasta por debajo de 0,3 micras con eficiencias superiores al 99,9 %. Los cartuchos filtrantes son elementos esenciales en los sistemas de captación y filtración de polvo, humo, gases y otras partículas presentes en diferentes procesos industriales.
Relación entre el filtro de cartucho y la potencia de aspiración
El filtro debe permitir el paso del aire con una resistencia controlada mientras retiene los contaminantes. Si el medio filtrante se llena de polvo, el ventilador necesita realizar un esfuerzo adicional para mantener el flujo de aire y la aspiración comienza a disminuir.

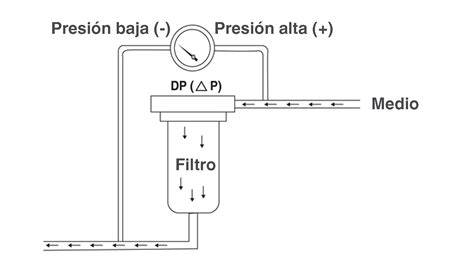

La pérdida de carga es un indicador del esfuerzo adicional que realiza el ventilador para mantener el flujo de aire debido a la saturación del medio filtrante. Si esta pérdida aumenta por encima de los valores normales recomendados por el fabricante, indica claramente que el medio filtrante está saturado o parcialmente obstruido, reduciendo así su capacidad de paso de aire.
Esto genera no solo un incremento del consumo energético, sino también una reducción significativa en la eficiencia general del sistema de filtrado, afectando directamente al rendimiento y calidad del proceso productivo (por ejemplo, en la molienda, secado o procesos térmicos).
La pérdida de potencia de aspiración en los puntos de captación es una de las señales de que el filtro de cartucho necesita atención. Ante esta señal, lo recomendable es revisar el estado de los cartuchos antes de que el problema escale a una parada de producción o a un incidente con emisiones de polvo al ambiente de trabajo.
Cómo influye la saturación del cartucho
Los filtros de cartucho ofrecen una mayor capacidad de retención de polvo en comparación con otros tipos de filtros. Gracias a su diseño compacto y eficiente, estos filtros pueden retener una mayor cantidad de polvo y partículas antes de requerir mantenimiento o reemplazo.
Sin embargo, la acumulación progresiva de contaminantes aumenta la resistencia al paso del aire. La sustitución regular de los cartuchos evita la obstrucción de los equipos, mejora el flujo de aire y prolonga la vida útil tanto del filtro como del sistema de filtración.
La mayoría de unidades modernas incorporan un sistema de limpieza por pulsos de aire comprimido (pulse-jet), que sacude los cartuchos de forma intermitente para desprender el polvo acumulado en la torta filtrante. Esto permite un funcionamiento continuo sin necesidad de parar la producción para limpiar manualmente los filtros.
Con sistemas de limpieza pulse-jet bien dimensionados, los cartuchos soportan caudales elevados y concentraciones de polvo altas sin colmatarse rápidamente. No obstante, el pulse-jet debe estar bien ajustado en frecuencia y presión de aire: un pulso demasiado frecuente deteriora el cartucho; uno insuficiente, lo colapsa.
Consecuencias de un filtro saturado o dañado
- Pérdida de potencia de aspiración en los puntos de captación.
- Incremento del consumo energético.
- Reducción de la eficacia de filtración.
- Aumento de los tiempos de limpieza.
- Paradas inesperadas de la producción.
- Acumulación visible de polvo en superficies cercanas al equipo.
- Emisiones superiores a los niveles permitidos.
- Riesgo de ruptura del cartucho y emisión libre de polvo.
Por otro lado, si observamos una pérdida de carga anormalmente baja en comparación con los valores iniciales, esto podría indicar una posible rotura en los elementos filtrantes. En estas circunstancias, existe un riesgo considerable de que la instalación esté generando emisiones superiores a los niveles permitidos, comprometiendo el cumplimiento normativo, la calidad del aire en el entorno laboral y, potencialmente, provocando sanciones administrativas.
Además de la acumulación visible de polvo, otras señales de alerta son el indicador de presión diferencial en zona roja, los ruidos anormales en el sistema de limpieza pulse-jet y el aumento del tiempo de ciclo entre pulsos de limpieza.
El sistema de limpieza y su efecto sobre la aspiración
Un correcto mantenimiento de los cartuchos filtrantes es clave para garantizar su funcionamiento óptimo. Un correcto mantenimiento de la filtración por cartuchos redundará en múltiples beneficios para su empresa o industria:
- Un aire filtrado más limpio, libre de agentes contaminantes y otras impurezas.
- Mejor disparo de aire comprimido, debido a una menor pérdida de presión.
- Mayor eficacia en la filtración.
- Ahorro de costes.
- Mayor vida útil del filtro de cartuchos y de los propios cartuchos filtrantes.
Falta de mantenimiento o averías en los sistemas de limpieza por aire comprimido: evite que el contenedor se llene demasiado y vigile las electroválvulas de los inyectores de aire.
Inserte reguladores de caudal a la entrada del filtro para reducir la velocidad y que el sistema de limpieza pueda desprender el polvo de los cartuchos.
Una limpieza insuficiente deja una capa de polvo cada vez más resistente y eleva la pérdida de carga. Una limpieza excesiva puede dañar el medio filtrante y reducir prematuramente su vida útil.
Cómo afectan los cambios del proceso productivo
En muchas ocasiones, las empresas cambian sus procesos productivos y puede afectar a los sistemas de aspiración y filtración, como por ejemplo:
Cambio de materiales
El diseño original ha podido hacerse para polvo de acero pero puede cambiar a polvo de fibra de vidrio, lo que supone un problema para los cartuchos.
Los filtros de cartucho son altamente versátiles y se pueden adaptar a una amplia gama de aplicaciones industriales. Ya sea en la industria del metal, la madera, la farmacéutica o cualquier otro sector, estos filtros pueden adaptarse a diferentes condiciones y requerimientos específicos.
Humedad y temperatura
El proceso de corte puede necesitar añadir algunos lubricantes o quizá cambia la temperatura de trabajo.
Ambientes con altos niveles de humedad, temperaturas extremas o sustancias químicas agresivas pueden acelerar el deterioro del medio filtrante. Además, la calidad inicial de los materiales utilizados en la fabricación de los elementos filtrantes influye considerablemente en su durabilidad.
Existen opciones de filtros de cartucho con características adicionales, como resistencia a la humedad o a altas temperaturas, lo que los hace adecuados para entornos industriales exigentes.
Modificación de las tuberías
Por añadir o quitar tomas de aspiración se desequilibra todo el sistema.
Un cambio en las tuberías o en el número de tomas modifica la distribución del caudal y puede reducir la velocidad de captación en determinados puntos. Mangueras o tuberías rotas: afecta a todo el sistema, deben sustituirse.
Averías y falta de mantenimiento
La durabilidad está condicionada por múltiples factores externos, tales como las condiciones ambientales, la intensidad del uso, la frecuencia de paradas y arranques de la instalación, así como las condiciones específicas del proceso productivo.
Una buena elección inicial, basada en las especificaciones técnicas adecuadas al proceso industrial, puede maximizar considerablemente su vida útil y reducir costos a largo plazo.
Selección del cartucho adecuado
La elección del cartucho adecuado no debe basarse solo en el precio. Estos son los factores que marcan la diferencia entre un sistema que funciona durante años y uno que da problemas a los seis meses:
- Tipo de polvo: Granulometría, densidad, higroscopicidad y posible comportamiento explosivo.
- Caudal de aire y concentración de polvo: Un filtro subdimensionado se colmatará rápido y perderá eficiencia.
- Sistema de limpieza: El pulse-jet es el más extendido, pero debe estar bien ajustado en frecuencia y presión de aire.
- Sustitución periódica: Los cartuchos tienen una vida útil que depende de las condiciones de uso.
- Compatibilidad normativa: En zonas ATEX (polvo de harina, aluminio, madera…), el equipo completo debe estar certificado ATEX, no solo el filtro.
El cálculo correcto de la relación aire/tejido (air-to-cloth ratio) es fundamental. Un filtro subdimensionado se colmatará rápido y perderá eficiencia.
La selección se realiza según el tipo de contaminante, las condiciones de temperatura y humedad, y los requisitos de durabilidad y eficiencia. Utilizamos materiales certificados y específicos para cada aplicación para asegurar un rendimiento óptimo.
Materiales y tipos de cartuchos filtrantes
Los cartuchos pueden fabricarse en múltiples materiales, que variarán en función de las características del fluido a filtrar y de la calidad deseada en los mismos.
- Polipropileno, ya sea extrusionado o bobinado.
- Fibra de vidrio.
- Poliéster, tanto extrusionado como bobinado.
- Nylon extrusionado mediante sistema Meltblown.
- Fibras sintéticas acrílicas impregnadas con resinas fenólicas.
- Algodón bobinado.
- Celulosa poliéster.
- Polietersulfona (PES).
- Politetrafluoroetileno (PTFE), más conocido como teflón.
- Fieltro.
- Acero inoxidable o titanio.
- Carbón activo granular o carbón activado.
La calidad y la eficacia de la filtración por cartuchos variarán en función de los materiales utilizados en la fabricación de los filtros de cartuchos y de los cartuchos filtrantes, la mayoría de las veces compuestos por una mezcla de los materiales especificados anteriormente.
Cartuchos de profundidad
Los más adecuados para la filtración de desbaste, clarificación y abrillantado de productos. Están fabricados para retener partículas a diferentes niveles, asegurando una mayor capacidad de retención y una vida útil prolongada.
Cartuchos plisados
Útiles para la filtración de seguridad de productos, aportando una mayor capacidad de caudal y una superficie filtrante mayor. Su diseño plegado ofrece una mayor superficie de filtración en un espacio reducido, ideal para partículas finas y de alta densidad.
Cartuchos de membrana
Los más utilizados para obtener filtraciones absolutas. Ideales para filtración de alta precisión, estos cartuchos capturan partículas microscópicas, ofreciendo una pureza excepcional en los resultados.
Cartuchos metálicos
Los más adecuados para la filtración en superficie, separando las partículas sólidas de los fluidos mediante el proceso de tamizado.
Cartuchos de carbón activo
Utilizados principalmente en la filtración de impurezas en el agua o bebidas alcohólicas, y para la reducción o supresión de olores y sabores.

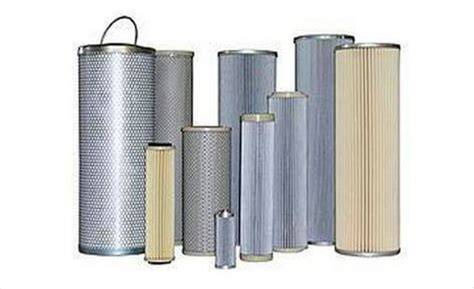

Protector de filtros de cartucho
El protector de filtros de cartucho para aspiración industrial es una solución para aquellas empresas que saturan los filtros rápidamente en sus procesos productivos.
Básicamente se trata de una funda metálica que impide que grandes cantidades de polvo se inserten en los pliegues de los cartuchos y el sistema pierda eficiencia.
Permite el paso del polvo muy fino pero impide el paso de grandes trozos de desecho que hayan podido aglomerarse por el camino.
Indicado para sistemas con limpieza por aire comprimido y con filtros industriales con orientación horizontal.
Ventajas del filtro de cartucho en la aspiración industrial
Alta eficiencia de filtración
Uno de los mayores beneficios de los filtros de cartucho es su alta eficiencia de filtración. Estos filtros están diseñados con un medio filtrante de calidad superior que captura eficientemente partículas finas y contaminantes presentes en el aire.
Su diseño especializado permite retener incluso las partículas más pequeñas, lo que resulta en un ambiente de trabajo más limpio y seguro.
Mayor capacidad de retención de polvo
Los filtros de cartucho ofrecen una mayor capacidad de retención de polvo en comparación con otros tipos de filtros. Gracias a su diseño compacto y eficiente, estos filtros pueden retener una mayor cantidad de polvo y partículas antes de requerir mantenimiento o reemplazo.
Esto se traduce en una menor frecuencia de limpieza y una mayor vida útil del filtro, lo que a su vez reduce los costos de mantenimiento y mejora la productividad.
Facilidad de instalación y mantenimiento
Los filtros de cartucho son conocidos por su facilidad de instalación y mantenimiento. Su diseño compacto y liviano los hace fáciles de manejar y reemplazar cuando sea necesario.
Además, muchos modelos de filtros de cartucho vienen con características que facilitan su limpieza, como elementos desmontables y sistemas de autolimpieza.
Esto reduce el tiempo y el esfuerzo requeridos para el mantenimiento del sistema de aspiración, permitiendo a los operarios enfocarse en otras tareas importantes.
Ahorro de espacio
En comparación con otros sistemas de filtración, los filtros de cartucho ocupan menos espacio. Su diseño compacto y eficiente permite instalarlos en espacios reducidos sin comprometer su rendimiento.
Esto es especialmente beneficioso en entornos industriales donde el espacio puede ser limitado. Los filtros de cartucho ofrecen una solución eficaz de filtración sin requerir una gran área de instalación.
Versatilidad y adaptabilidad
Los filtros de cartucho son altamente versátiles y se pueden adaptar a una amplia gama de aplicaciones industriales. Ya sea en la industria del metal, la madera, la farmacéutica o cualquier otro sector, estos filtros pueden adaptarse a diferentes condiciones y requerimientos específicos.
La modularidad y el sistema de limpieza automática facilitan su integración en sistemas de aspiración más amplios, optimizando el espacio y garantizando una filtración continua y eficiente.
Sectores en los que se utilizan
Este método es ampliamente utilizado en industrias que requieren un control estricto de la calidad del aire y la eliminación de contaminantes, como la farmacéutica, química, alimentaria, metalúrgica y automotriz.
Los filtros de cartucho están presentes en prácticamente todos los sectores industriales que generan polvo, humos o partículas finas.
Industria del metal y la soldadura
En mecanizado, amolado, corte por plasma o láser, y soldadura, se generan partículas metálicas finas y humos con metales pesados (cromo, manganeso, níquel).
Los cartuchos con recubrimiento PTFE son la solución estándar para estos entornos, ya que resisten la humedad y la temperatura moderada de los humos.
Sector alimentario y farmacéutico
En harinas, azúcar, especias, productos de panadería o excipientes farmacéuticos, los cartuchos deben cumplir requisitos adicionales: materiales aptos para contacto alimentario (FDA), superficies sin retención de humedad para evitar contaminación bacteriana, y en muchos casos, compatibilidad con atmósferas potencialmente explosivas (clasificación ATEX).
La filtración HEPA en cartuchos permite alcanzar los estándares GMP exigidos en farmacéutica.
Madera, cerámica y piedra natural
El polvo de madera dura (roble, haya, teca), la sílice cristalina del corte de cerámica o piedra, y el polvo compuesto de los tableros MDF son contaminantes de alta prioridad según la normativa española e europea (VLA-ED fijados por el INSST).
Los sistemas de cartucho con cartuchos de alta eficiencia son la primera línea de defensa para cumplir con los valores límite ambientales y proteger a los trabajadores.
Química, plásticos y electrónica
En estos sectores se combinan partículas finas con posibles componentes tóxicos o reactivos. Los cartuchos con recubrimiento antiadherente o con materiales especiales (polipropileno, teflón) permiten manejar polvos agresivos sin degradación del medio filtrante.
Cómo determinar cuándo cambiar el cartucho
Al igual que ocurre con cualquier consumible industrial, los elementos filtrantes (mangas y cartuchos) tienen una vida útil limitada. Esta durabilidad está condicionada por múltiples factores externos, tales como las condiciones ambientales, la intensidad del uso, la frecuencia de paradas y arranques de la instalación, así como las condiciones específicas del proceso productivo.
Una forma eficaz de determinar cuándo se deben sustituir las mangas filtrantes o los cartuchos filtrantes es observando la pérdida de carga del sistema. La pérdida de carga es un indicador del esfuerzo adicional que realiza el ventilador para mantener el flujo de aire debido a la saturación del medio filtrante.
La colmatación progresiva se detecta por el aumento de la caída de presión. Ignorarla lleva a pérdida de aspiración y, en casos graves, a ruptura del cartucho y emisión libre de polvo.
También debe revisarse el cartucho cuando aparezca acumulación visible de polvo en superficies cercanas al equipo, porque puede indicar una rotura del elemento filtrante.
Mantenimiento preventivo de la aspiración
La clave para prevenir emisiones excesivas y paradas inesperadas en procesos productivos es anticiparse mediante soluciones tecnológicas y servicios especializados.
Entre las soluciones tecnológicas destacan los dispositivos ISP y ECS, capaces de ofrecer lecturas continuas y precisas de los valores de pérdida de carga, permitiendo anticipar cualquier problema de saturación o rendimiento del sistema.
También están disponibles los equipos FFD y FFA, especialmente diseñados para detectar de forma inmediata cualquier rotura en los elementos filtrantes.
En cuanto a las soluciones de servicio, es fundamental realizar análisis periódicos del estado de los elementos filtrantes. Estos análisis preventivos incluyen inspecciones visuales, pruebas de permeabilidad, pruebas de resistencia mecánica y análisis de la composición química del polvo retenido, entre otras técnicas especializadas.
Este servicio no solo contribuye a prolongar la vida útil de los elementos filtrantes, sino que también puede identificar oportunidades para mejorar la calidad del medio filtrante y optimizar el rendimiento general del sistema, reduciendo significativamente los costes operativos a largo plazo.
Comparación con otros sistemas de filtración
Los filtros de cartucho compiten principalmente con los filtros de mangas (o sacos) y con los colectores de ciclón. Cada tecnología tiene su nicho, pero los cartuchos ofrecen ventajas claras en muchas aplicaciones industriales:
- Mayor superficie filtrante por metro cuadrado de huella.
- Un equipo compacto de cartuchos puede igualar o superar la capacidad de filtración de un colector de mangas mucho más grande.
- Eficiencia desde el primer momento.
- A diferencia de los ciclones, que solo retienen partículas gruesas y necesitan un filtro secundario, los cartuchos capturan polvo fino desde el arranque.
- Mantenimiento más sencillo.
- Los cartuchos se sustituyen sin herramientas especiales y en menos tiempo que los sacos filtrantes.
- Posibilidad de recirculación de aire.
Si se usan cartuchos de alta eficiencia, el aire filtrado puede devolverse a la nave en invierno, con el ahorro energético que eso supone.
Indicadores que deben vigilarse
| Indicador | Posible causa | Efecto sobre la aspiración |
|---|---|---|
| Pérdida de potencia en los puntos de captación | Saturación del cartucho o desequilibrio del sistema | Menor capacidad de capturar polvo y partículas |
| Presión diferencial elevada | Obstrucción o colmatación del medio filtrante | Mayor esfuerzo del ventilador y consumo energético |
| Presión diferencial anormalmente baja | Posible rotura del elemento filtrante | Emisiones de polvo y pérdida de eficacia |
| Ruidos anormales en el pulse-jet | Avería en el sistema de limpieza | Limpieza insuficiente o deterioro del cartucho |
| Polvo visible cerca del equipo | Rotura del cartucho o fuga | Contaminación del ambiente de trabajo |
| Tuberías o mangueras rotas | Daño en la red de aspiración | Afectación general del caudal y de la captación |
Recomendaciones para conservar la capacidad de aspiración
- Comprobar periódicamente la pérdida de carga del sistema.
- Vigilar el funcionamiento de las electroválvulas de los inyectores de aire.
- Evitar que el contenedor se llene demasiado.
- Ajustar la frecuencia y la presión del sistema pulse-jet.
- Instalar reguladores de caudal a la entrada del filtro cuando sea necesario reducir la velocidad.
- Revisar las tuberías y sustituir las mangueras o tuberías rotas.
- Seleccionar el material filtrante de acuerdo con el tipo de polvo, la humedad y la temperatura.
- Sustituir los cartuchos cuando la pérdida de carga permanezca por encima de los valores normales o existan indicios de rotura.
- Comprobar que cualquier modificación de las tomas de aspiración no desequilibre la instalación.
Un correcto mantenimiento de los cartuchos filtrantes es clave para garantizar su funcionamiento óptimo. La sustitución regular de los cartuchos evita la obstrucción de los equipos, mejora el flujo de aire y prolonga la vida útil tanto del filtro como del sistema de filtración.
Colector de Polvo de Cartuchos VJFX | Principio de Funcionamiento y Limpieza Automática
Los filtros de cartucho ofrecen numerosas ventajas en sistemas de aspiración industrial. Desde su alta eficiencia de filtración y capacidad de retención de polvo hasta su facilidad de instalación y ahorro de espacio, estos filtros brindan soluciones efectivas para mejorar la calidad del aire y optimizar los procesos en entornos industriales.
La clave está en elegir bien: el cartucho correcto para el polvo correcto, en un equipo correctamente dimensionado. Un error en esta fase se paga con mantenimiento excesivo, baja eficiencia y, en el peor de los casos, incumplimiento de normativa de seguridad.
