El suministro de agua potable, elemento imprescindible para la vida, es un servicio del que es usuaria la totalidad de la población, al menos en los países desarrollados. En Jaén capital, el abastecimiento se apoya en distintas fuentes y en una infraestructura que transporta el agua hasta la estación de tratamiento, donde se somete a los procesos necesarios para que reúna los requisitos de potabilidad.
El agua procedente del Pantano es tratada en la E.T.A.P. El agua de Mingo I, Mingo II y La Merced es elevada al canal del Pantano, tratada en la E.T.A.P. Junto a estas aportaciones, la conducción de Los Villares transporta aguas procedentes de Riofrío, mientras que existe paralela a ella la conducción de las aguas procedente del embalse del Quiebrajano.
De dónde procede el agua que abastece a Jaén
El embalse del Quiebrajano y el canal del Pantano
El agua procedente del Pantano es tratada en la E.T.A.P. El agua de Mingo I, Mingo II y La Merced es elevada al canal del Pantano, tratada en la E.T.A.P.
La conducción de las aguas procedente del embalse del Quiebrajano discurre paralela a la conducción de Los Villares. Esta red forma parte de la infraestructura que permite transportar el agua hacia las instalaciones de tratamiento y, posteriormente, hacia los depósitos y la red de distribución.
Riofrío y la conducción de Los Villares
En la conducción de aguas desde Riofrío a Jaén hay dos hitos de ingeniería civil que por sí mismos hay que resaltar: `El Sifón del Diablo´ y el `Túnel del paraje del Portichuelo´.
Las aguas procedentes de Riofrío, en concreto desde la central hidroeléctrica Del Chorro, llegan por gravedad a la cota +714 a través de una conducción de tuberías de fundición dúctil de Æ 300 mm unidas por medio de filástica de cáñamo y plomo derretido.
La conducción de Los Villares aporta un volumen importante al abastecimiento. Con el objetivo de restablecer los 6.000 m3 de agua que diariamente llegan a Jaén a través de la conducción dañada, se proyectaron obras de reparación y renovación del paso sobre el río Eliche.
En un tiempo récord de 3 meses se restableció el suministro de aguas a Jaén desde Riofrío.
Cómo llega el agua hasta la estación de tratamiento
Antes de ser potabilizada, el agua debe recorrer conducciones que atraviesan barrancos, ríos, carreteras y zonas de montaña. El transporte puede realizarse por gravedad o mediante elevación, según la cota de cada punto de la red.

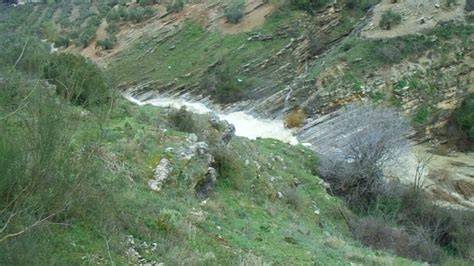

El Sifón del Diablo sobre el río Eliche
El primero de los grandes elementos de la conducción de Riofrío es el denominado `Sifón del Diablo´. Con una longitud de 0,950 km, salva el barranco por donde discurre, a -119 metros de desnivel, el río Eliche, en el paraje denominado por los vecinos de Los Villares como `El Remanso´.
El río Eliche recibe las aguas del arroyo de Riofrío a la altura del núcleo urbano de Los Villares. Desde la cota +714, las tuberías deben descender para salvar el barranco y volver a elevarse al otro lado mediante el funcionamiento hidráulico propio de un sifón.
En el sifón, cambian las tuberías de fundición de Æ 300 mm, a tuberías de Æ 500 mm de acero estirado con soldaduras y bridas de empalme con tornillería, que descienden sobre dados de hormigón que les sirven de anclaje.
En su inicio, el paso de la tubería de Æ 500 sobre el río Eliche se hacía a través de tres pilastras de obra de fábrica de mampostería bastarda ligada con mortero de cal y arena de 5 metros de altura y una sección cuadrada de 4x4 metros ubicadas en el cauce del río, que sustentaban a la tubería de acero que se anclaba con pletinas de hierro en su coronación.
La riada de 1996 y la reconstrucción
El 15 de agosto de 1996 una gran tormenta descarga a las 10,30 h y con mayor virulencia a las 23 h sobre la cabecera del río Eliche, provocando una avenida de aguas, lodo, piedras, árboles… que llegando al paso aéreo del sifón destruye la pilastra central, daña las pilastras laterales y las cimentaciones de los estribos, provocando la caída al lecho del río de la tubería, quedando el abastecimiento de aguas a Jaén suspendido.
A la vista de la situación y con el objetivo de restablecer los 6.000 m3 de agua que diariamente llegan a Jaén a través de la conducción dañada, el Ingeniero Técnico Municipal D. Esteban de la Torre Tirado (q.e.p.d.) proyecta una serie de obras consistentes en:
- Reparación de las dos pilastras dañadas, eliminación de los restos de la pilastra central destruida y reparación de las cimentaciones dañadas de los estribos.
- Fabricación de una estructura metálica (pasarela) de 50 mts de longitud y 1 mts de peralte, con IPN y perfiles laminados, apoyada sobre las pilastras del río (3) y los estribos, con el objeto de soportar la tubería de Æ 500.
- Fabricación 50 mts de tubería de acero estirado DIN 2440 Æ 500, soldada y embridada, montada en la pasarela con sujeciones metálicas.
- Acoplamiento de ventosas para la expulsión del aire y un desagüe para el sifón con válvula y bridas de Æ 100.
La pasarela incorporó barandillas de protección laterales y base de chapa para el paso de personas, además de placas de anclaje de dimensiones adecuadas para su sujeción a las pilastras y los estribos.
Tanto la pasarela como las tuberías a efectos de protección contra la oxidación y agentes atmosféricos, se recubrieron con una capa de resina epoxi aplicada en el taller de fabricación.
Este puente, estructura y tuberías, se fabricó en la localidad de Atarfe (Granada) por la empresa de D. Diego Egea; transportándolo en una sola pieza hasta el lecho del río Eliche en un convoy especial por los medios utilizados: camiones tráiler, góndolas de transporte, grúa… para salvar los obstáculos de la Cª A-6050 e incluso el camino de acceso al punto de descarga por las dimensiones de la pieza (50 metros).

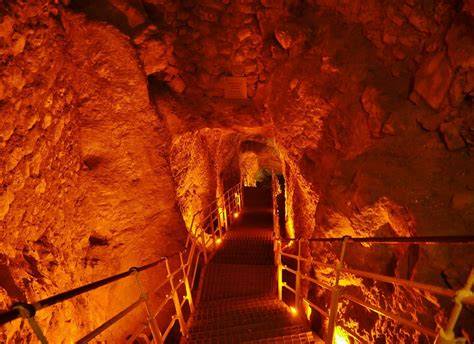

El túnel del Portichuelo
El segundo hito es una galería subterránea visitable que salva el puerto del Portichuelo.
La conducción se encuentra con otro nuevo obstáculo, el paraje del Portichuelo a una cota de +772 mts. Para salvarlo, pues llega por gravedad a la cota +695 mts después de cruzar subterráneamente la carretera A-6050, se practicó una perforación en el monte de 1 km de longitud, construyendo una galería o túnel visitable.
En su época, esta galería se haría totalmente de forma manual: excavaciones, retiradas de productos sobrantes, hormigonado de paredes y techos, canalizaciones para alojar la tuberías, montaje de estas.
Después de casi 100 años se encuentra en muy buen estado de conservación.

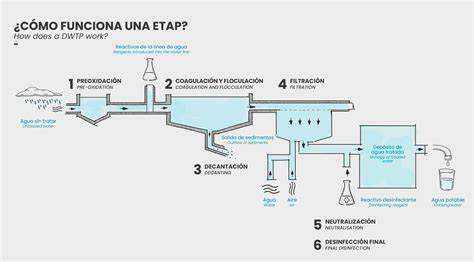

Qué ocurre en una ETAP
La ETAP, o Estación de Tratamiento de Agua Potable, es la instalación en la que el agua captada se somete a distintos procesos físicos y químicos antes de incorporarse al abastecimiento urbano.
Los trabajos en un sistema de agua potable pueden consistir en la construcción de una planta de tratamiento con desarenador-desengrasador, tratamiento fisico-químico, floculadores, decantadores lamerales, filtros rápidos de tasa declinante y cloración.
Estos procesos permiten separar materiales arrastrados por el agua, reducir las partículas en suspensión, retirar determinadas sustancias y aplicar una desinfección final. El agua tratada debe reunir los requisitos de potabilidad antes de llegar a las instalaciones de los abonados.
Desarenado y desengrasado
El desarenador-desengrasador constituye una fase inicial de acondicionamiento. Su función es facilitar la retirada de arenas, sólidos pesados y materias flotantes que pueden llegar con el agua captada.
La eliminación de estos materiales protege las fases posteriores de la planta y evita que las partículas de mayor tamaño interfieran en la decantación, la filtración o la desinfección.
Tratamiento fisicoquímico y floculación
El tratamiento fisico-químico prepara las partículas pequeñas para que puedan separarse con mayor facilidad. En los floculadores, estas partículas se agrupan y forman flóculos de mayor tamaño.
La floculación permite que los materiales suspendidos se comporten como agregados más pesados y puedan retirarse en la etapa siguiente.
Decantación lamelar
Los decantadores lamerales favorecen la separación de los flóculos y de otras partículas que se han agrupado durante el tratamiento.
Al sedimentar los sólidos, el agua clarificada continúa hacia la filtración, mientras que los materiales depositados se retiran mediante purgas y operaciones de limpieza.
Filtración rápida
La filtración rápida de tasa declinante constituye otra barrera para retirar partículas que todavía permanezcan en el agua después de la decantación.
Los filtros requieren operaciones de mantenimiento y lavado. El agua utilizada para estas labores y las purgas del decantador deben recibir un tratamiento específico antes de su vertido.
Cloración y desinfección
La cloración se utiliza como fase de desinfección del agua tratada. Su finalidad es reducir la presencia de microorganismos y mantener la seguridad del agua durante su recorrido por depósitos y redes de distribución.
Este proceso elimina las bacterias y otros elementos, como impurezas o sales, que se encuentran en el agua.
La Diputación de Jaén, junto al Consorcio de Aguas de La Loma, ha llevado a cabo dos actuaciones de mejora en la Estación de Tratamiento de Agua Potable (ETAP) de Las Copas, desde la que se ofrece el suministro de agua a unos 106.000 habitantes de esta comarca.
La primera de las intervenciones ha consistido “en la creación de las instalaciones necesarias para la depuración de las aguas resultantes de la limpieza de filtros y otras necesidades, es decir, para que el agua que se utiliza para las labores de mantenimiento de esta instalación quede totalmente depurada”.
De este modo, el vertido de estas aguas, procedentes del lavado de los filtros de arena, así como de las purgas del decantador, cumple con los objetivos de calidad.
En concreto, se ha creado una estructura metálica en la que se ha instalado un filtro que consigue eliminar las partículas en suspensión de las aguas procedentes de filtros y decantadores.
Almacenamiento y distribución del agua potable
Una vez tratada, el agua debe almacenarse y distribuirse mediante depósitos, conducciones y conexiones domiciliarias. El sistema de abastecimiento necesita mantener la continuidad del servicio y adaptarse a las variaciones del consumo.
Se diseñan y ejecutan instalaciones destinadas al abastecimiento de agua potable en urbanizaciones y municipios, optimizando el consumo y minimizando las pérdidas por fugas.
La segunda de las mejoras, también finalizada, ha contado con una inversión superior a los 43.000 euros y ha consistido en la instalación de un generador autónomo para bombas de impulsión.
“A partir de este momento, los posibles cortes en la red eléctrica no afectarán al suministro a los depósitos de los municipios integrantes de este consorcio, ya que de forma automática entra en funcionamiento este grupo electrógeno, supliendo el suministro de la red eléctrica”.
Las instalaciones de regulación y bombeo permiten mantener el abastecimiento cuando cambian las condiciones de captación, tratamiento, demanda o suministro eléctrico.
Datos técnicos de algunas instalaciones de abastecimiento
| Elemento | Dato |
|---|---|
| Conducción del Sifón del Diablo | 0,950 km |
| Desnivel del río Eliche | -119 metros |
| Conducción inicial | Æ 300 mm |
| Tubería del sifón | Æ 500 mm |
| Longitud de la pasarela | 50 mts |
| Desagüe del sifón | Æ 100 |
| Agua transportada diariamente antes de la reparación | 6.000 m3 |
| Longitud del túnel del Portichuelo | 1 km |
| Cota del Portichuelo | +772 mts |
| Cota alcanzada por gravedad | +695 mts |
| Capacidad de una planta citada | 25.920 m3/día (300 l/s) |
| Depósitos de regulación citados | 4 nuevos depósitos con capacidad para 6.050 m3 |
Control del agua y mantenimiento de las instalaciones
La calidad del agua potable no depende únicamente del tratamiento realizado en la ETAP. También es necesario conservar las conducciones, los depósitos, los equipos de impulsión, los filtros y los sistemas de desinfección.
El servicio permanente se presta según las condiciones establecidas en el contrato. El abonado tiene derecho a recibir en sus instalaciones agua que reúna los requisitos de potabilidad.
La entidad suministradora puede inspeccionar las instalaciones interiores del suministro, con las limitaciones establecidas en el Reglamento, que se encuentren en servicio o puedan encontrarse en servicio o uso.
La lectura periódica del contador debe realizarse con una frecuencia no superior a seis meses. El abonado tiene derecho a formalizar un contrato por escrito en el que se reflejen las condiciones básicas del suministro.
Entre las reclamaciones más frecuentes se encuentran los cortes de suministro sin previo aviso, la facturación excesiva, la negativa a contratar por existir facturas pendientes del anterior abonado, el cambio de contador sin previo aviso y la falta de aviso al abonado cuando, al producirse un consumo desproporcionado por excesivo, hay indicios de una fuga de agua.
El procedimiento de reclamación a la empresa suministradora es el habitual mediante hoja de reclamaciones. No obstante hay que tener en cuenta que sólo puede ser utilizado por abonados con contratos de suministro doméstico.
Están, por tanto, excluidos del ámbito del consumo el suministro de agua para locales industriales, comerciales o profesionales y los destinados a cochera, aunque su uso sea individual.
En este sector el usuario tiene derecho a que se efectúe la revisión del contador, pero ha de considerar que si se comprueba que éste funciona perfectamente, él deberá hacerse cargo del importe de los gastos que conlleva la revisión.
Derechos del abonado
- Recibir en sus instalaciones agua que reúna los requisitos de potabilidad.
- Servicio permanente, según condiciones establecidas en el contrato.
- Que la facturación se realice por los conceptos y cuantías vigentes en cada momento.
- Que se realice la lectura periódica del contador con frecuencia no superior a seis meses.
- Formalizar un contrato por escrito en el que se reflejen las condiciones básicas del suministro.
- Libertad para elegir operario autorizado para las instalaciones interiores, así como proveedor del material.
- Posibilidad de formular reclamaciones contra la entidad suministradora o sus empleados mediante los procedimientos para tal fin.
- Ser informado de la normativa vigente si así lo solicita, al igual que de la prestación y funcionamiento del servicio en relación a su suministro.
- Visitar las instalaciones de tratamiento de agua en armonía y concordancia con las exigencias de la explotación.
Derechos de la entidad suministradora
- Inspeccionar las instalaciones interiores del suministro, con las limitaciones establecidas en el Reglamento, que se encuentren en servicio o puedan encontrarse en servicio o uso.
- Percibir en sus oficinas o lugares destinados al efecto, el importe de las facturas por los servicios prestados.
Obligaciones del abonado
- Pago de recibos y facturas que se le formulen de acuerdo con los precios que en cada momento tenga aprobados la entidad suministradora.
La base legislativa indicada para el suministro domiciliario es el Decreto 120/1991 de 11 de junio por el que se aprueba el Reglamento del Suministro Domiciliario de Agua.
Mejoras en la seguridad y continuidad del abastecimiento
La continuidad del servicio depende tanto de la disponibilidad de agua como del estado de las infraestructuras. Las obras realizadas en el Sifón del Diablo permitieron restablecer el suministro desde Riofrío después de la riada de 1996.
La instalación de un generador autónomo para bombas de impulsión permite que los posibles cortes en la red eléctrica no afecten al suministro a los depósitos de los municipios integrantes del Consorcio de Aguas de La Loma.
Los sistemas de tratamiento biológico pueden diseñarse y fabricarse en función de la población a la que se quiera dar servicio. Su instalación modular en tanque compacto enterrado permite el tratamiento en núcleos de hasta 2000 habitantes equivalentes, consiguiendo integrar la instalación en el entorno.
Los tanques se fabrican en chapa de acero o en Poliéster Reforzado con Fibra de Vidrio (PRFV) según requerimientos del cliente.
El ciclo integral del agua incluye la captación, la conducción, la potabilización, el almacenamiento, la distribución, la recogida de aguas residuales y su depuración.
La potabilización del agua como una parte fundamental de la "Gestión Integral del Agua" en Cuenca

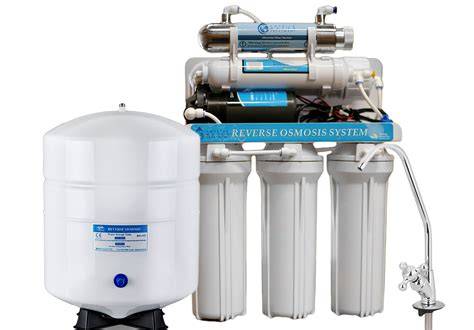

Ósmosis inversa en el ámbito doméstico
El tratamiento que recibe el agua en una ETAP es diferente de los sistemas instalados dentro de una vivienda. En el ámbito doméstico, la ósmosis inversa puede utilizarse como tratamiento adicional en el punto de consumo.
El equipo de ósmosis está compuesto por varios filtros que se encargarán de procesar y eliminar las partículas no deseadas.
- Sistema de filtración por ósmosis inversa 5 etapas.
- Completamente ensamblados.
- Equipos de funcionamiento automático sin electricidad.
- Temperatura de trabajo 5 ºC a 35 ºC.
- Acumulador de membrana, para acumulación del agua osmotizada.
- Capacidad 11 lts.
5 etapas: filtración + decloración GAC + decloración CTO + membrana + carbón activo in-line. Sin válvula de flushing.
El equipo GENIUS PRO no tiene carcasa, lo que amplía las posibilidades de instalación.
Sistema ósmosis inversa 5 etapas Tauro, gracias a su completo manual es 100% auto instalable, para cualquier tipo de usuario. Gracias a sus filtros universales, conseguirá agua de la mejor calidad.
Dispone de tornillo de purga para facilitar la apertura de la tuerca de apriete.
Este proceso elimina las bacterias y otros elementos, como impurezas o sales, que se encuentran en el agua.
Es un fenómeno físico que se produce con un consumo muy bajo de energía. No utiliza ningún producto químico. De esta forma, no es perjudicial ni para nuestra salud ni para nuestro entorno.
Además, contribuye a reducir el uso de botellas de plástico ya que, para tener agua de elevada calidad, solo tienes que abrir el grifo.
Al ser de tan buena calidad, podemos usarla para beber, cocinar, regar las plantas, planchar, etc.
El precio de coste de su instalación y mantenimiento es bastante económico. El único mantenimiento que requiere es cambiar, cada cierto tiempo, los filtros y membrana con el objetivo de garantizar su correcto funcionamiento, y conservar la buena calidad del agua.
Su correcto mantenimiento es fundamental para evitar bacterias por el sistema.
