Los filtros de mangas son esenciales para garantizar un entorno de trabajo limpio y seguro mediante una correcta filtración del aire. El control preciso del aire comprimido permite mantener la eficiencia de limpieza, reducir el consumo energético y prolongar la vida útil de las mangas filtrantes, las válvulas y los demás equipos del sistema.
En el corazón de numerosas industrias, el transporte de sólidos se ha convertido en un pilar fundamental para poder trasladar de manera eficiente polvos, gránulos y materiales a granel. Sin embargo, el diseño de una instalación de transporte va más allá de la simple mecánica. Constituye un delicado equilibrio entre funcionalidad, eficiencia y sostenibilidad en el que todos los componentes desempeñan un papel esencial.
En SMC, comprendemos los desafíos a los que te enfrentas a la hora de diseñar e implementar un sistema de transporte. En SMC, no solo te proporcionamos componentes de alta calidad, también te damos el soporte integral que necesitas para optimizar tu sistema de transporte. Juntos, podemos conseguir sistemas de transporte mucho más limpios y sostenibles.
Qué son los filtros de mangas industriales
Los filtros de mangas industriales son sistemas de filtración eficientes diseñados para capturar partículas suspendidas en el aire y gases contaminados en diferentes procesos industriales.
El principal objetivo de los filtros de mangas industriales es mejorar la calidad del aire, garantizando entornos laborales más seguros y reduciendo las emisiones contaminantes al medio ambiente.
Los filtros de mangas industriales son una pieza clave dentro de los sistemas de aspiración industrial, destacándose por su eficiencia de filtración y su adaptabilidad a diferentes tipos de contaminantes.
Los filtros de mangas son capaces de manejar grandes concentraciones de polvo y partículas finas, proporcionando una alta eficiencia de filtración, lo que mejora significativamente la calidad del aire y la seguridad en las instalaciones industriales. Además, estos sistemas son extremadamente versátiles, capaces de adaptarse a aplicaciones industriales diversas.
Componentes principales de un filtro de mangas
Mangas filtrantes
Las mangas filtrantes son el componente principal del sistema, fabricadas con materiales como poliéster, fibra de vidrio o materiales sintéticos avanzados.
Están diseñadas para capturar partículas de polvo y otros contaminantes mientras permiten que el aire limpio fluya a través de ellas.
Las mangas filtrantes suelen estar hechas de fieltro o de tejidos punzonados. La acción del chorro pulsado provoca una deformación notable de las mangas filtrantes, generando una tensión significativa. Por lo tanto, el material del filtro debe tener una alta resistencia a la tracción.
Caja de filtro
La caja de filtro es la estructura metálica que aloja y sostiene las mangas filtrantes.
Su función principal es distribuir el aire contaminado hacia las mangas para que las partículas sean atrapadas de manera eficiente.
Generalmente está hecha de materiales resistentes como acero inoxidable, lo que le permite soportar altas presiones y condiciones de operación exigentes.
Recipiente de polvo
El recipiente de polvo recoge el polvo y las partículas que han sido filtradas por las mangas.
Tras la limpieza, el polvo acumulado cae hacia este contenedor, evitando que se libere nuevamente al aire.
Válvulas y conductos de aire
Las válvulas y conductos de aire son responsables de dirigir y regular el flujo de aire hacia y desde las mangas filtrantes.
Los conductos guían el aire contaminado al sistema de filtración, mientras que las válvulas controlan la presión y el flujo, asegurando una distribución eficiente.
Sistema de limpieza
El sistema de limpieza utiliza pulsos de aire comprimido para eliminar el polvo acumulado en las mangas.
Este proceso mantiene las mangas en óptimas condiciones de funcionamiento, garantizando una alta eficiencia durante todo su ciclo de vida.

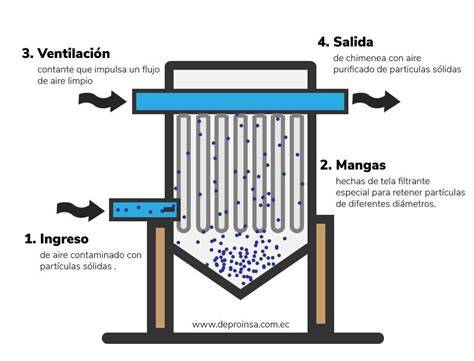

Cómo funciona la filtración
Durante el funcionamiento, el gas cargado de polvo fluye a través de las bolsas filtrantes del colector de polvo.
Los huecos entre las fibras del filtro atrapan las partículas mayores que el diámetro del hueco.
Inicialmente, los nuevos bolsas filtrantes tienen mayores huecos entre las fibras, lo que se traduce en una escasa eficacia en la captación de polvo.
Con el tiempo, se acumula una gruesa capa de polvo en la superficie del filtro, lo que aumenta el efecto de cribado.
Tras el proceso de captación de polvo, queda algo de polvo residual en la superficie y en el interior de las mangas filtrantes. Esto permite que el filtro mantenga una buena eficacia de recogida del polvo.
Los materiales como el fieltro punzonado o la tela filtrante afelpada forman una capa densa y porosa.
Etapas básicas de operación
- Filtración a través de las mangas: Una vez dentro del sistema, el aire pasa a través de las mangas filtrantes.
- Limpieza de las mangas: Para mantener la eficiencia del sistema, un sistema de limpieza, generalmente basado en pulsos de aire comprimido, elimina el polvo acumulado en las mangas.
- Mantenimiento constante: Los filtros de mangas requieren un mantenimiento regular para asegurar su rendimiento.
Funcionamiento de la limpieza por pulsos de aire comprimido
La limpieza de las mangas filtrantes se realiza con aire comprimido.
El sistema de limpieza consta de un depósito de almacenamiento de aire, un tubo de soplado y una válvula electromagnética de control de impulsos.
Cada fila de bolsas filtrantes tiene un tubo de soplado equipado con una boquilla dirigida al centro de la bolsa filtrante.
Durante el proceso de limpieza, la válvula electromagnética abre la válvula de impulsos, permitiendo que el aire comprimido fluya a través de la boquilla hacia la bolsa filtrante.
El método de limpieza por chorro pulsante genera la mayor energía de eliminación de polvo.
Es un método típico de limpieza externa que tiene una gran capacidad de limpieza y minimiza el polvo residual en las fibras de la bolsa filtrante.
La eficacia del proceso depende de la correcta coordinación entre la presión disponible, la duración del pulso, la frecuencia de disparo, la secuencia de las filas y el estado de las válvulas y boquillas.
Control preciso del aire comprimido
Con nuestras válvulas de pulso, sensores, unidades de mantenimiento (FRL), válvulas y cilindros, tus sistemas de filtros de mangas ofrecerán un alto rendimiento y un mayor ciclo de vida de los equipos con una reducción del mantenimiento.
Además, reducirás el consumo de energía y de aire comprimido.
El control preciso del aire comprimido permite utilizar únicamente los pulsos necesarios para desprender el polvo acumulado, evitando tanto una limpieza insuficiente como una limpieza excesiva.
Una limpieza insuficiente puede provocar la obstrucción progresiva de las mangas y un aumento de la presión diferencial. Una limpieza excesiva puede incrementar el consumo de aire comprimido y someter el material filtrante a esfuerzos innecesarios.
Control mediante presión diferencial
Los sistemas de control y monitoreo para todo tipo de filtros de mangas y de cartuchos proporcionan una optimización de filtración y un diagnóstico preventivo altamente beneficioso.
Análisis y control del rendimiento del filtro de mangas
La limpieza y diagnóstico inteligente de filtros asegura que los filtros funcionen suavemente con la presión diferencial (DP) adecuada y bajas emisiones.
Los sistemas de control y gestión reducen el uso de energía y reducen los costos al proporcionar monitoreo del estado del equipo y diagnósticos accionables que reducen las rondas de mantenimiento, automatiza los requisitos reglamentarios de inspección de O&M y evita los tiempos de inactividad imprevistos.
Ellos permiten evaluar la vida útil del filtro OEM y las garantías de rendimiento.
La inversión inicial de los sistemas de filtros de mangas y recolección de polvo son mucho más bajos que su costo total de propiedad (TCO) a largo plazo.
Los sistemas de control reducen significativamente el TCO.
Control inteligente de presión diferencial
Mantener la presión diferencial dentro 0.25 mbar con pulso mínimo.
- Reduce las emisiones y extiende la vida útil del filtro con menos pulsantes.
- Garantizar un flujo de aire constante para mantener producción, ventilación y recuperación de polvo.
- Reducir el uso de aire comprimido en un 15-40% sobre limpieza estándar bajo demanda, y hasta 90% sobre limpieza continua.
Además de DP/limpieza, control y diagnóstico, los sistemas inteligentes proporcionan una amplia información general funcionalidad que incluye patrones de pulsos fácilmente seleccionables y una gama completa de modos de temporización básicos (continuo, hi/o, ciclo único, ciclo descendente, etc.).
| Parámetro o función | Resultado del control |
|---|---|
| Presión diferencial | Mantener la presión diferencial dentro 0.25 mbar con pulso mínimo. |
| Limpieza bajo demanda | Reducir el uso de aire comprimido en un 15-40% sobre limpieza estándar bajo demanda. |
| Limpieza continua | Reducir el uso de aire comprimido hasta 90% sobre limpieza continua. |
| Control de pulsos | Reducir las emisiones y extender la vida útil del filtro con menos pulsantes. |
Control de válvulas, solenoides y diafragmas
Para filtros pulsjet, se integran el control de limpieza (control de solenoides y diafragmas) con medición y análisis de presión diferencial, partículas, presión de cabecera, conteos de pulsos y horas de funcionamiento.
El estado de las válvulas y solenoides influye directamente en la regularidad de los pulsos. Una válvula que no abre correctamente puede reducir la energía de limpieza, mientras que una válvula abierta o un solenoide defectuoso puede provocar un consumo innecesario de aire comprimido.
Gestión de alarmas seleccionables
- Localice las fugas del filtro antes de producirse una rotura.
- Detectar / localizar solenoides abiertos y en cortocircuito que conducen a filtros tapados y fallos en cascada.
- Detectar y localizar ruptura, congelación y pereza de pulso de diafragmas.
Variables adicionales de control
Flujo de aire, amplificadores de ventilador, temperatura, nivel, y otras entradas y funciones de control (amortiguadores, VFD, esclusas de aire, etc.) se pueden agregar para mejoras adicionales.
La supervisión conjunta de estas variables ayuda a relacionar el comportamiento de los pulsos con las condiciones reales del proceso y facilita la detección preventiva de desviaciones.
Sistema integral de control para filtros de mangas y cartuchos
Nuestro sistema integral de control del filtro de mangas está compuesto principalmente por un hardware y un software:
Hardware
Nuestro sistema de control de filtros proporciona el control de pulsjets limpieza/presión diferencial, monitoreo de partículas, diagnósticos básicos y una amplia gama de características, funciones y I/O a través de la plataforma de software para mejorar la planificación general de operaciones y mantenimiento.
- Control inteligente e integral de DP
- Fácilmente configurable/ajustable a los modos y patrones de limpieza
- Medida de partículas integrado
- Todas las precisiones (medida mg / m3, monitores de tendencia, detectores de roturas)
- Tendencias en tiempo real, históricas y comparativas
- Para una configuración, comprensión y toma de decisiones rápida
- Diagnóstico de equipos en pantalla
- Ver al instante el estado de los filtros, solenoides, válvulas
- Diagnóstico de dispositivos y procesos
- Asegure la instalación y gane tiempo ahorrando conocimientos
- Sistema de gestión de alarmas
- Establecer lógica, grupos, reconocimiento, seguridad
- Historial de datos
- Extensa grabación de datos y eventos.
- Elección del Fieldbus certificado, tarjeta SD
Entradas I/O
- Válvulas y solenoides
- DP
- Partículas
- Presión de cabecera
Entradas auxiliares
- Detector de nivel tolva
- Air Locks
- Control ventiladores
- Temperatura
Software
HMI/SCADA & Software de Informes
La Standard Edition es un software fiable y seguro HMI/SCADA para monitoreo, análisis y control remoto/central.
Proporciona una interfaz para controles de los sensores de filtro y monitores de partículas, historial de datos SQL, notificaciones por correo electrónico opcionales y generación de informes.
Los informes pueden incluir informes de mantenimiento, procesos y regulaciones específicas medioambientales.
El acceso remoto permite soporte remoto y acceso entre planta y oficina central.
Qué puede hacer una máquina láser de limpieza de pulsos Q de 200 vatios?
Modos de limpieza y tipos de chorro
Los filtros de mangas pueden clasificarse en tres categorías en función de sus métodos de limpieza:
Tipo de vibración mecánica
Este tipo tiene una estructura sencilla y un funcionamiento fiable, pero su eficacia de limpieza es baja y puede dañar fácilmente las mangas filtrantes.
Por ello, este método de limpieza se utiliza con menos frecuencia.
Tipo de chorro inverso
Este tipo puede dividirse a su vez en chorro inverso de cámara y chorro inverso de boquilla.
Cámara Reverse Jet
Este diseño utiliza una estructura de cámara para introducir aire limpio de la atmósfera o del sistema de recogida de polvo en diferentes cámaras de bolsas para su limpieza.
Sin embargo, su eficacia de limpieza es baja y el coste de inversión es elevado.
Boquilla Chorro inverso
Este tipo utiliza un ventilador o compresor de alta presión para proporcionar un flujo de aire inverso para la limpieza a través de una boquilla móvil.
Aunque tiene una gran capacidad de limpieza, es complejo y costoso, con un alto riesgo de dañar las mangas filtrantes.
Tipo de chorro pulsado
Este tipo puede clasificarse en función de la presión del aire inyectado en baja presión (inferior a 0,25 MPa), media presión (de 0,25 MPa a 0,5 MPa) y alta presión (superior a 0,5 MPa).
| Tipo de presión | Presión del aire inyectado |
|---|---|
| Baja presión | inferior a 0,25 MPa |
| Media presión | de 0,25 MPa a 0,5 MPa |
| Alta presión | superior a 0,5 MPa |
También puede dividirse en tipos de chorro pulsado rotativo y chorro pulsado en línea.
Chorro de pulso rotativo
Este tipo utiliza una estructura modular y puede realizar la limpieza en línea o fuera de línea.
Tiene menos válvulas de impulsos y funciona de forma fiable, pero su complejidad requiere una instalación y un mantenimiento estrictos.
Chorro pulsado en línea
También conocidos como colectores de polvo por impulsos de chorro tubular, los tubos de soplado están fijados dentro de la carcasa superior del colector.
Cada tubo de soplado de la válvula de impulsos suele tener varias boquillas dirigidas a las mangas filtrantes situadas debajo, lo que permite una limpieza eficaz por chorro pulsante.
Sus ventajas incluyen una estructura sencilla, menos piezas móviles, bajos índices de averías y un funcionamiento fiable.
Puede diseñar de forma flexible la distribución de las mangas filtrantes en función de los requisitos del proceso, lo que se traduce en bajos costes de funcionamiento.
También garantiza una presión de limpieza suficiente en la parte inferior de las mangas filtrantes mediante aire comprimido.
Los costes totales son bajos y los colectores de polvo de mangas tipo cámara pueden lograr un mantenimiento en línea.
Filtros de mangas según el material y el diseño
Filtros de mangas de cartucho
Los filtros de mangas de cartucho son una opción altamente eficiente y compacta, ideales para aplicaciones en espacios limitados.
Su diseño modular permite una facilidad de mantenimiento y reemplazo de los cartuchos filtrantes, lo que los hace especialmente atractivos para instalaciones con espacio reducido.
Filtros de mangas de tela
Los filtros de mangas de tela están hechos generalmente de materiales textiles como poliéster, algodón o fibras sintéticas, lo que les permite capturar partículas de polvo de tamaños grandes y medianos.
Filtros de mangas de fibra sintética
Los filtros de mangas de fibra sintética están diseñados para ser más resistentes a la abrasión, la temperatura y los productos químicos agresivos, lo que los convierte en una excelente opción para aplicaciones industriales exigentes.
Aplicaciones industriales
Industria de la fundición
En la industria de la fundición, los filtros de mangas desempeñan un papel crucial en la captura de partículas metálicas y polvo fino que se genera durante los procesos de fundición y modelado de metales.
Estos filtros están diseñados para resistir las condiciones severas y el calor generado en estos procesos, atrapando eficientemente partículas de metal y otros contaminantes sólidos suspendidos en el aire.
Industria cerámica
La industria cerámica genera una cantidad significativa de polvo fino durante el proceso de fabricación de azulejos, ladrillos y otros productos cerámicos.
Este polvo no solo puede dañar los equipos y maquinaria, sino que también representa un riesgo para la salud de los trabajadores.
Industria farmacéutica
En la industria farmacéutica, la pureza del aire es crucial, ya que la fabricación de medicamentos y productos sanitarios requiere un entorno estéril y libre de contaminantes.
Estos sistemas de filtración deben cumplir con normas de calidad y seguridad muy estrictas, ya que cualquier presencia de partículas o contaminantes podría afectar la eficacia de los productos farmacéuticos o poner en riesgo la salud de los pacientes.
Industria química
En la industria química, el manejo de polvos peligrosos o productos químicos volátiles es un desafío constante.
Los filtros de mangas son esenciales para capturar estos polvos y evitar que se liberen al aire, protegiendo tanto a los trabajadores como el medio ambiente.
Estos filtros están diseñados para resistir los efectos de productos químicos agresivos y soportar condiciones severas de temperatura y humedad.
Filtros de mangas en combustión industrial
Hoy en día, en el ámbito de la combustión industrial, la reducción de emisiones es una necesidad.
En España, normativas medioambientales como la Directiva MCP (UE 2015/2193), transpuesta por el Real Decreto 1042/2017 para instalaciones de combustión medianas (1 a 50 MW), el Reglamento de Ejecución (UE) 2024/2493 (MRR ETS), de aplicación directa, y el marco de Mejores Técnicas Disponibles (MTD/BAT) dentro de la IED, incorporado al ordenamiento español mediante la Ley 5/2013 y el Real Decreto 815/2013, junto con la normativa sobre sostenibilidad de bioenergías y gases renovables, elevan el nivel de exigencia.
En este contexto, el sistema de aspiración no es un accesorio, sino una parte esencial del proceso.
Un sistema de aspiración es necesario en todos aquellos entornos industriales donde los procesos de producción generan humos, polvos o gases potencialmente dañinos para el medio ambiente o para las personas.
En el sector de la combustión industrial, reducir las emisiones no es solo una obligación normativa, sino una condición esencial para garantizar la continuidad productiva, la eficiencia energética y la sostenibilidad.
Su funcionamiento se basa en un principio sencillo: el aire contaminado se capta y se conduce hacia un sistema de aspiración que retiene las partículas sólidas y devuelve aire limpio.
En los sistemas de mangas (baghouse filters), la separación del polvo se realiza mediante tejidos filtrantes que se regeneran mediante un sistema de limpieza automática.
Procesos con combustibles variables
Muchas plantas modernas utilizan combustibles variables -como residuos mezclados, biomasa o desechos- que presentan características físico-químicas heterogéneas.
Esta variabilidad plantea desafíos importantes para los sistemas de depuración: la composición irregular, el contenido variable de humedad y la formación de humos ácidos o partículas complejas pueden aumentar el estrés en los filtros tradicionales y reducir su vida útil.
Filtro de mangas Pulco Air HT
El filtro de mangas Pulco Air HT para altas temperaturas fue diseñado para superar estas dificultades.
Pensado para entornos exigentes, combina robustez constructiva, estabilidad térmica y rendimiento constante a lo largo del tiempo.
Además, el sistema puede integrarse con tecnologías DeSox y DeNox para la neutralización de gases ácidos y óxidos, utilizando reactivos como cal hidratada, bicarbonato de sodio o amoníaco/urea, según las necesidades del proceso.
Cada detalle del filtro de mangas para altas temperaturas Pulco Air HT está diseñado para simplificar la gestión y garantizar la continuidad operativa incluso en condiciones extremas.
El acceso superior a las mangas permite intervenciones rápidas y seguras, incluso en instalaciones verticales, sin necesidad de estructuras temporales.
Las operaciones de mantenimiento se vuelven programadas y rutinarias, sin interferir en el ciclo de producción.
Gracias a esta combinación de practicidad, robustez y adaptabilidad, el filtro de mangas Pulco Air HT garantiza fiabilidad a largo plazo, continuidad operativa y sostenibilidad del proceso productivo.
| Característica | Información |
|---|---|
| Temperatura de operación | hasta 250 °C |
| Instalaciones | combustión industrial, cogeneración, calefacción urbana, valorización energética y tratamiento de biomasa o residuos |
| Tecnologías integrables | DeSox y DeNox |
| Reactivos | cal hidratada, bicarbonato de sodio o amoníaco/urea |
Preguntas frecuentes sobre Pulco Air HT
¿A qué temperatura puede operar el filtro de mangas para altas temperaturas Pulco Air HT?
El filtro de mangas Pulco Air HT está diseñado para operar de manera estable hasta 250 °C.
¿En qué tipos de instalaciones puede instalarse el Pulco Air HT?
El filtro de mangas para altas temperaturas Pulco Air HT es ideal para instalaciones de combustión industrial, cogeneración, calefacción urbana, valorización energética y tratamiento de biomasa o residuos.
Mantenimiento, diagnóstico y seguridad
Las inspecciones periódicas son esenciales para conseguir un funcionamiento óptimo de los colectores de polvo de mangas pulsantes.
La supervisión continua de la presión diferencial, las partículas, la presión de cabecera, los conteos de pulsos y las horas de funcionamiento facilita la planificación del mantenimiento y ayuda a evitar fallos inesperados.
Medio ambiente, salud y seguridad
Con monitores de partículas integrados y sensores de presión diferencial, los sistemas de control inteligentes proporcionan la mejor opción para dar cumplimiento a las regulaciones medioambientales de los filtros de mangas.
También son ideales para colectores de polvo en los sistemas ventilación industrial para garantizar extracción de polvo y asegurar condiciones de trabajo saludables y para la prevención de riesgos.
Los sistemas inteligentes de control reducen la exposición de los operarios a trabajos en espacios confinados, a contaminantes peligrosos y emergencias mantenimiento, reduciendo de esta manera las situaciones de riesgo que producen la mayoría de las lesiones.
- Solución de mejores prácticas para Medioambiente / OSHA / NFPA.
- Automatización del control de presión diferencial y el mantenimiento de registros.
- Monitoreo de partículas totalmente integrado.
- Eliminar la inspección manual del filtro.
- Mecánica según lo requerido por la mayoría de los permisos.
Ventajas de automatizar el control de pulsos
- Reducción del consumo de aire comprimido.
- Menor consumo de energía.
- Reducción de las emisiones.
- Mayor vida útil de las mangas filtrantes.
- Menor desgaste de válvulas, diafragmas y solenoides.
- Detección preventiva de fugas y roturas.
- Reducción de rondas de mantenimiento.
- Prevención de tiempos de inactividad imprevistos.
- Flujo de aire constante para mantener producción, ventilación y recuperación de polvo.
- Mayor seguridad para los operarios.
tags: #control #de #pulsos #de #aire #comprimido
Publicaciones populares:
- Cómo volver a una alimentación saludable después de Navidad
- Guía de uso del filtro de arena de 1" para piscinas
- Descubre más sobre Tortuguera Tortum grande con filtro para tortugas adultas
- Brocha para mascarilla: uso y limpieza
- Guía rápida para reemplazar el filtro de agua en una caldera Junkers ZWBE
