La depuradora Arroyo Valenoso en Boadilla del Monte es una de las instalaciones de tratamiento de aguas más avanzada de la Comunidad de Madrid y una de las más innovadoras de España, gracias a su sistema de depuración con membranas de ultrafiltración que consigue reutilizar directamente el agua depurada tras un tratamiento de desinfección.
El agua que no se reutilice para riego se vierte al cauce con una alta calidad, lo que permitirá la recuperación ambiental del entorno del Arroyo Valenoso. Además, al ocupar menos espacio que las instalaciones tradicionales, esta depuradora es la primera de la Comunidad que se aloja en un edificio, lo que evita posibles olores.
Ubicación y función de la instalación
La nueva EDAR de Arroyo Valenoso se encuentra en el término municipal de Boadilla del Monte, al oeste del núcleo urbano. La instalación fue realizada por DRACE infraestructuras para Canal de Isabel II Gestión.
Es muy importante porque permitirá cerrar las antiguas de las urbanizaciones históricas, evitando así malos olores, por ejemplo, como las de Las Lomas, Parque Boadilla y Bonanza, además de dar servicio a los nuevos desarrollos urbanísticos como Valenoso, La Cárcava, El Pastel y Cortijo Sur.
Está prevista la construcción por parte del Canal de los nuevos colectores que conectarán con la red de saneamiento que a su vez enlaza con esta única depuradora.
Capacidad de tratamiento y parámetros principales
La instalación tiene capacidad para tratar 40.000 habitantes equivalentes con un caudal medio diario de 12.000 m3/día. El caudal máximo a tratar en el pretratamiento es 2.235 m3/h y la decantación primaria se diseña para un caudal máximo de 1.500 m3/h.
| Característica | Dato |
|---|---|
| Caudal medio diario | 12.000 m3/día |
| Capacidad de población | 40.000 habitantes equivalentes |
| Caudal máximo en el pretratamiento | 2.235 m3/h |
| Caudal máximo de diseño de la decantación primaria | 1.500 m3/h |
| Sequedad del fango | ≥ 23% |
| Inversión | 9,5 millones de euros |
La calidad del agua bruta a tratar se recoge en la Tabla nº1. La planta está capacitada para cumplir a la salida del tratamiento secundario las concentraciones de los parámetros indicados en la Tabla nº2. Y el agua regenerada deberá reunir a la salida del tratamiento terciario las características que se especifican en la Tabla nº3.
El fango procedente del proceso de depuración tendrá una sequedad ≥ 23%.

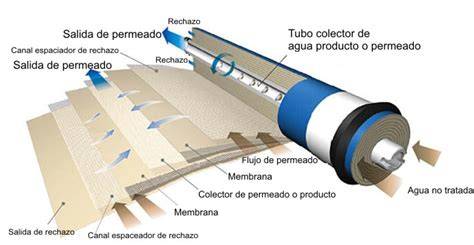

Tecnología de membranas de ultrafiltración
Su proceso de tratamiento, que permite obtener un agua regenerada de excelente calidad mediante el empleo de un sistema de membranas, proporciona al mismo tiempo una instalación compacta que se aloja por completo en el interior de un edificio.
La nueva EDAR Arroyo Valenoso en Boadilla del Monte utiliza un sistema con membranas de ultrafiltración que consigue reutilizar directamente el agua depurada tras un tratamiento de desinfección.
El empleo de esta tecnología para la depuración de aguas residuales es totalmente novedoso en la Comunidad de Madrid y en España son sólo una veintena de las aproximadamente 3.000 plantas que hay las que disponen de ella.
Esta tecnología de depuración de aguas es totalmente novedosa en la Comunidad de Madrid y en toda España solo 20 de las 3.000 plantas existentes la utilizan.
Reutilización del agua regenerada
El agua regenerada se reutilizará para el riego de zonas verdes mediante su incorporación a la red de riego existente.
El excedente de este caudal reutilizado para riego, de gran calidad tras el tratamiento, se verterá al cauce, con lo que se conseguirá la recuperación ambiental del entorno del Arroyo Valenoso.
La reutilización del agua residual depurada constituye un componente esencial en la gestión de los recursos hídricos y contribuye, de una manera significativa, al aumento neto de este bien, tan preciado para todos que es el agua.
Contribución a la recuperación del Arroyo Valenoso
El agua que no se reutilice para riego se vertirá en el cauce con una alta calidad, lo que permitirá la recuperación ambiental del entorno del Arroyo Valenoso.
El sistema de depuración, con membranas de ultrafiltración, permitirá reutilizar el agua depurada tras un tratamiento de desinfección, lo que facilitará la recuperación ambiental del entorno del Arroyo Valenoso.
De este modo, el proyecto combina la reducción del consumo de agua potable con la mejora de la calidad del caudal que llega al entorno natural del arroyo.
Una EDAR integrada en un edificio
Esta nueva instalación pretende contribuir a alcanzar los objetivos de la empresa mediante el empleo de las tecnologías más modernas, que garantizan el tratamiento avanzado del agua residual en una instalación compacta que puede pasar totalmente inadvertida en su entorno, al estar alojada íntegramente dentro de un edificio.
La nueva depuradora del Canal de Isabel II Gestión es la primera que se aloja en un edificio, lo que evitará los olores de las instalaciones tradicionales.
El hecho de que esta nueva infraestructura esté ubicada en el interior de un edificio permite, además, evitar los problemas de olores y ruidos asociados a las tradicionales instalaciones de tratamiento.
La integración de la planta en un edificio reduce la ocupación de suelo y facilita su incorporación al entorno urbano de Boadilla del Monte.
Origen y objetivos del proyecto
Desde la convicción de preservar los recursos hídricos y la vocación de gestionarlos en consonancia con la sostenibilidad medioambiental, nació en el año 2005 Madrid Dpura, el Plan de Depuración y Reutilización del agua en la Comunidad de Madrid.
Hoy, la región depura el 100% de sus aguas, pero los esfuerzos para aumentar cada día la eficiencia de las plantas y adelantarse a las necesidades futuras no han parado.
Esta nueva instalación, construida por DRACE infraestructuras, pretende contribuir a alcanzar los objetivos de la empresa mediante el empleo de las tecnologías más modernas, que garantizan el tratamiento avanzado del agua residual en una instalación compacta que puede pasar totalmente inadvertida en su entorno, al estar alojada íntegramente dentro de un edificio.
Riego con agua regenerada en la Comunidad de Madrid
A través de sus distintas instalaciones de reutilización, Canal de Isabel II Gestión generó el año pasado cerca de 10 hectómetros cúbicos para riego de zonas verdes públicas y campos de golf, limpieza de calles y usos industriales: una cantidad cercana a la que es capaz de almacenar el embalse de Navacerrada.
En la Comunidad de Madrid actualmente ya se riegan con agua regenerada procedente de Canal de Isabel II Gestión, más de 2.000 hectáreas de zonas verdes, permitiendo preservar el agua potable de los embalses para el consumo de la población.
Las actuaciones desarrolladas por Canal de Isabel II Gestión para extender el suministro de agua regenerada han permitido que, más de 2.000 ha de terreno, el equivalente a 2.000 campos de futbol, se rieguen a través de este recurso, evitando así usar agua potable.
El presidente destacó el esfuerzo inversor realizado por Canal de Isabel II Gestión para conseguir un agua depurada de la mayor calidad posible, combinándolo con el máximo respeto al medio ambiente.
Redes e infraestructuras de reutilización
El agua regenerada llega en la actualidad a 23 municipios de la Comunidad de Madrid y a 13 empresas y organismos de la región, gracias a más de 400 kilómetros de redes de tuberías.
Actualmente, en 23 municipios, 8 campos de golf y 13 empresas y organismos de la región se dispone ya de infraestructuras de reutilización gracias a la construcción, de 404 kilómetros de redes de reutilización y 27 depósitos.
El agua regenerada se incorpora a las redes existentes para el riego de zonas verdes, mientras que el caudal sobrante, después del tratamiento avanzado, puede retornar al cauce del Arroyo Valenoso con una alta calidad.
Construcción, inversión y puesta en servicio
La depuradora que ha supuesto una inversión de 9,5 M fue realizada por Drace Infraestructuras para Canal de Isabel II Gestión, y tiene una capacidad de tratamiento de 12.000 m3/día.
La inversión realizada por el Canal de Isabel II para la construcción de la instalación ha ascendido a 9,5 millones de euros y tiene una capacidad de tratamiento de 6.000 metros cúbicos diarios, lo que equivale a la carga contaminante producida por una población de unos 20.000 habitantes.
La información disponible recoge dos cifras diferentes de capacidad de tratamiento: 12.000 m3/día como caudal medio diario de diseño y 6.000 metros cúbicos diarios asociada a una capacidad equivalente de 20.000 habitantes.
El presidente regional, que estuvo acompañado en su visita por el consejero de Presidencia, Justicia y Portavocía del Gobierno y presidente de Canal de Isabel II Gestión, Salvador Victoria, y por el alcalde de Boadilla del Monte, Antonio González Terol, conoció de primera mano el sistema de trabajo de la nueva depuradora Arroyo Valenoso, finalizada el pasado mes de marzo y aún en fase de pruebas para poder entrar en funcionamiento, previsiblemente, a principios de año.
Importancia para el saneamiento de Boadilla del Monte
La nueva EDAR permitirá sustituir las antiguas instalaciones de las urbanizaciones históricas de Boadilla del Monte, como Las Lomas, Parque Boadilla y Bonanza.
También dará servicio a los nuevos desarrollos urbanísticos de Valenoso, La Cárcava, El Pastel y Cortijo Sur.
La concentración del tratamiento en una única depuradora permitirá conectar los nuevos colectores con la red de saneamiento vinculada a la instalación.
La depuración y la energía en el ciclo integral del agua
Algunas de las instalaciones de depuración y tratamiento de Canal Gestión cuentan con la posibilidad de producir energía eléctrica a partir de los procesos relacionados con la gestión del ciclo integral del agua, como el biogás de EDAR, los saltos de agua residual y la cogeneración en el secado térmico de lodos.
Gracias a esta opción, en el primer semestre de 2014 se han logrado generar 72,99 millones de kilovatios hora, equivalentes al 43 por ciento del consumo eléctrico total de Canal Gestión, que ya es la segunda compañía pública con mayor consumo energético de España, superada únicamente por Adif.
Contexto de Canal de Isabel II Gestión
Canal de Isabel II Gestión es una empresa innovadora en el sector y reconocida internacionalmente por la gestión del ciclo integral del agua.
En la Comunidad de Madrid abastece a 6,5 millones de personas y, para ello, opera 14 embalses; 75 captaciones de aguas subterráneas; 13 plantas de tratamiento de agua potable; 29 grandes depósitos reguladores y 285 menores; 17.163 kilómetros de red de aducción y distribución; 125 estaciones de bombeo de aguas residuales y 159 de agua potable; 11.148 kilómetros de redes de alcantarillado; 63 tanques de tormenta; 751 kilómetros de colectores y emisarios; 156 estaciones depuradoras de aguas residuales; y 347 kilómetros de red de agua regenerada.
Las 156 estaciones depuradoras de aguas residuales con que cuenta Canal Gestión han tratado durante los seis primeros meses del año un total de 258 millones de metros cúbicos de aguas residuales, una cantidad que equivale a la de dos embalses de Valmayor.
Depuración avanzada y sostenibilidad ambiental
La depuradora Arroyo Valenoso integra tratamiento avanzado, reutilización del agua, reducción de la ocupación de suelo y control de los impactos asociados a las instalaciones tradicionales.
El agua regenerada permite preservar el agua potable de los embalses para el consumo de la población, mientras que el vertido de alta calidad contribuye a la recuperación ambiental del entorno del Arroyo Valenoso.
La ubicación íntegra de la instalación dentro de un edificio permite evitar los problemas de olores y ruidos asociados a las tradicionales instalaciones de tratamiento.
Webinar - Ultrafiltración y Osmosis Inversa: Fundamentos y Aplicaciones
La aplicación de membranas de ultrafiltración convierte a la EDAR Arroyo Valenoso en una instalación especialmente representativa de la evolución tecnológica del saneamiento en la Comunidad de Madrid.
