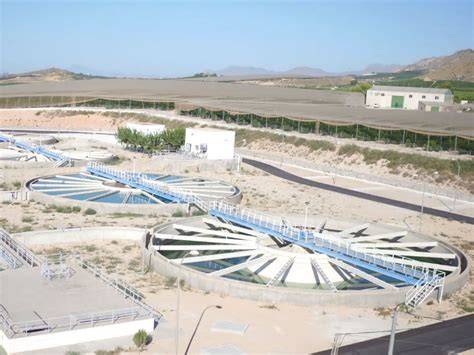

La instalación de Torrealta es una Estación de Tratamiento de Agua Potable (ETAP) de la Mancomunidad de los Canales del Taibilla situada en La Murada, en el término municipal de Orihuela (Alicante), y puesta en servicio en 1978. Esta potabilizadora trata caudales captados en el Canal de la Margen Izquierda del Postrasvase y alimenta a los Canales de Alicante.
La ETAP de Torrealta tiene una capacidad actual de 5,3 m³/segundo y dispone de decantadores, sistemas de recirculación de fangos y filtros abiertos con lechos de carbón activo granular y arena silícea. La instalación forma parte de la red de abastecimiento en alta de la MCT, que incluye la captación, el tratamiento, la conducción y el almacenamiento de agua.
Ubicación y función de la instalación
Situada en el término municipal de Orihuela (Alicante), en el margen del canal, esta elevación sube el agua del mismo hasta la Potabilizadora de Torrealta, o hasta su Balsón de Seguridad, situado en la misma planta, constando de dos fases diferenciadas.
Esta potabilizadora se puso en servicio en el año 1978. Aquí se tratan únicamente caudales captados en el Canal de la Margen Izquierda del Postrasvase y alimenta a los Canales de Alicante (consulte en el apartado de la web "canales").
La MCT es un organismo público dependiente del Ministerio para la Transición Ecológica y el Reto Demográfico que desarrolla una función primordial en el Sureste español: el abastecimiento de agua en alta (captación, tratamiento, conducción y almacenamiento en depósitos de reserva) a 80 municipios de la Región de Murcia (43), y de las provincias de Alicante (35) y Albacete (2). Supone una población de 2,5 millones de personas que supera los 3,5 millones durante el verano.
Características técnicas de la ETAP de Torrealta
| Elemento | Características |
|---|---|
| Capacidad actual | 5,3 m³/seg. |
| Decantadores | 3+4 Recirculación de fangos (Acelator) |
| Filtros de carbón activo | 9 filtros abiertos con lecho filtrante carbón activo granular |
| Filtros de arena | 12 filtros abiertos con lecho filtrante arena silícea |
| Superficie de decantación | 5.987,10 m² |
| Superficie de filtración | 2415 m² |
| Velocidad de los decantadores | 3,18 m/h |
| Velocidad de filtración | 7.9 m/h |
| Superficie unitaria de los filtros | 115 m² |
| Coagulante | Sulfato de alúmina |
| Ayudante de coagulación | Sílice activada |
| Esterilizante | Cloro gas |
| Potencia instalada | 2x2500 kW + 150 kW + 120 kW |
| Año de terminación | 1978 |
Elevación y bombeo de agua hacia Torrealta
La elevación está formada por dos fases diferenciadas y permite impulsar el agua desde el canal hasta la potabilizadora o hasta el Balsón de Seguridad situado en la propia planta.
La fase 2 está instalada con variadores de velocidad.
| Parámetro | Fase 1 | Fase 2 |
|---|---|---|
| Potencia instalada | 2500 kW | 2500 kW |
| Número de grupos | 5+1+4 | 5+1+4 |
| Tipo de bombas | Worthington 16 LNH-28 | Worthington 16 LNH-28 |
| Tipo de motor | GEE 600 cv 980 rpm 500 v | Siemens 600 cv 2200 rpm 500 v |
| Caudal máximo | 15.000 m³/h | 12.000 m³/h |
| Caudal unitario | 833 l/seg. | 833 l/seg. |
| Altura manométrica | 40 mca | 40 mca |
| Año de terminación | 1978 | 1996 |
La instalación también cuenta con un grupo auxiliar en la fase 1, equipado con bombas Worthington 10 LNH-16 (fase 1 aux.), motores GEE 340 cv 1475 rpm 500 v (fase 1 aux.), un caudal máximo de 12.000 m³/h (fase 2), un caudal unitario de 361 l/seg. (fase 1 aux.) y una altura manométrica de 40 mca (todas las fases).
Proceso de tratamiento del agua
El tratamiento combina etapas de decantación y filtración para reducir los sólidos y otros elementos presentes en el agua captada. La instalación dispone de 3+4 Recirculación de fangos (Acelator), 9 filtros abiertos con lecho filtrante carbón activo granular y 12 filtros abiertos con lecho filtrante arena silícea.
El proceso utiliza sulfato de alúmina como coagulante, sílice activada como ayudante de coagulación y cloro gas como esterilizante. La superficie de decantación alcanza 5.987,10 m² y la superficie de filtración es de 2415 m².
La velocidad de los decantadores es de 3,18 m/h, mientras que la velocidad de filtración es de 7.9 m/h. Cada filtro tiene una superficie unitaria de 115 m².

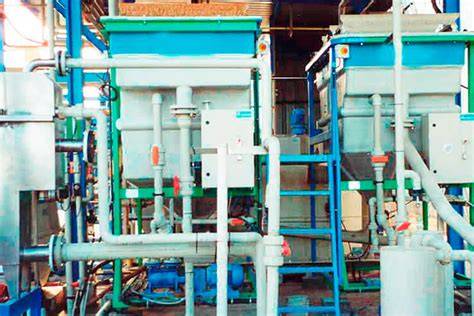

Remodelación del sistema de deshidratación de fangos
La Mancomunidad de los Canales del Taibilla ha confiado en nuestra empresa para la remodelación del sistema de automatización y control del proceso de deshidratación de fangos de la E.T.A.P. de Torrealta en La Murada (Alicante).
La actuación se centró en la modernización del sistema de control y automatización del proceso de deshidratación de fangos, con intervenciones en el edificio de deshidratación, la sala de filtros banda, el autómata programable y los circuitos eléctricos de maniobra y control.
Actuaciones principales
- Instalación de nueva HMI 15″ en el CCM General del edificio de deshidratación.
- Instalación de pupitre de control con HMI 15″ en la sala de filtros banda.
- Ampliación de PLC Omron CJ2 para la integración de las nuevas señales y equipos.
- Modificaciones eléctricas en los circuitos de maniobra y control del CCM para adecuar el funcionamiento automático a las nuevas necesidades de funcionamiento.
- Reprogramación del funcionamiento en automático de los sistemas de deshidratación para ajustarlos a las actuales necesidades de planta.
La remodelación permite integrar nuevas señales y equipos, actualizar la supervisión mediante interfaces HMI y adaptar el funcionamiento automático de los sistemas de deshidratación a las necesidades actuales de la planta.
Renovación de la red de Torrealta en la zona norte de Orihuela
La renovación de la red de Torrealta, en la Zona Norte de Orihuela, ha afectado a un tramo de unos 20 kilómetros de la red y se traducirá en una mayor eficiencia hidráulica y una notable reducción en el número de averías que afectan a los municipios de Orihuela, Callosa de Segura, Redován, Cox, Granja de Rocamora y Benferri.
Seis municipios de la comarca de la Vega Baja ya disponen de un sistema de abastecimiento en alta completamente renovado que garantiza un suministro adecuado, fiable y seguro.
La Mancomunidad ha presentado, en el paraje Caseta de los Mejicanos, situado en el término municipal de Redován (Alicante), los trabajos que se han llevado a cabo durante casi un año y medio y que han supuesto una inversión total de 11.809.855 euros, que ha sido cofinanciada con fondos de la MCT en un 40%, y con Fondos FEDER el 60% restante.
Conducción principal
La renovación de la conducción principal ha supuesto una inversión de un total de 8.135.409 euros y ha consistido en la sustitución de un tramo de 11 kilómetros de longitud de la antigua conducción, que tenía unos 50 años de antigüedad, por una tubería de fundición dúctil con un diámetro nominal de 600 milímetros.
La conducción principal renovada permitirá mejorar la garantía de suministro a Orihuela y Benferri de manera directa, aportando caudales procedentes de la Estación de Tratamiento de Agua Potable (ETAP) de Torrealta, ubicada en la pedanía oriolana de La Murada, que podrían ser llevados hasta Guardamar y Torrevieja.
Ramales de Cox, Callosa de Segura y Redován
Por otra parte, para renovar los ramales de Cox-Callosa de Segura y Redován que parten de la mencionada conducción principal, la MCT ha invertido un total de 3.674.446 euros, completando de esta forma el abastecimiento a esta importante zona.
Esta segunda obra ha consistido en la sustitución de un tramo de 6.320 metros de longitud de las antiguas conducciones del ramal Cox-Callosa del Segura por una tubería de fundición dúctil con un diámetro nominal de 400 milímetros; así como la sustitución de un tramo de 1.286 metros de longitud de las antiguas conducciones del ramal de Redován por una tubería de fundición dúctil con un diámetro nominal de 300 milímetros.
Las nuevas conducciones incorporarán conexiones con otras infraestructuras existentes.
| Tramo renovado | Longitud | Diámetro nominal | Material |
|---|---|---|---|
| Conducción principal | 11 kilómetros | 600 milímetros | Fundición dúctil |
| Ramal Cox-Callosa de Segura | 6.320 metros | 400 milímetros | Fundición dúctil |
| Ramal de Redován | 1.286 metros | 300 milímetros | Fundición dúctil |
Nuevo acondicionamiento de los ramales de Cox y Redován
La Mancomunidad de los Canales del Taibilla destinará un total de 3.036.732,26 euros (IVA excluido) para el acondicionamiento de los ramales de Cox y Redován, dentro de la renovación de la red de Torrealta en la zona norte de Orihuela, según ha anunciado el presidente de la MCT, Juan Cascales, tras la sesión del Comité Ejecutivo que se ha celebrado en la sede de sus oficinas centrales en Cartagena.
El proyecto mejorará el suministro en los municipios de Redován, Callosa de Segura, Cox y Rafal. El plazo de ejecución de los trabajos se fija en 14 meses.
“Las conducciones actuales tienen unos 50 años de antigüedad, lo que facilita que se produzcan roturas en diferentes puntos que originan cortes de suministro para la población”, ha señalado Cascales, quien ha informado que se instalarán nuevas tuberías de fundición dúctil dimensionadas para los caudales de diseño previstos.
El proyecto incluye la renovación parcial de la conducción del ramal de Cox-Callosa de Segura con una tubería de fundición dúctil de diámetro 400 milímetros y una longitud de 6.320 metros; la renovación parcial de la conducción del ramal de Redován con una tubería de fundición dúctil de diámetro 300 milímetros y una longitud de 1.286 metros; y las conexiones a infraestructuras ya existentes.
Importancia de Torrealta para el abastecimiento de la Vega Baja
La sustitución de las conducciones antiguas busca reducir las roturas y los cortes de suministro, además de aumentar la resistencia y la vida útil de los elementos de la red.
El presidente de la Mancomunidad de los Canales del Taibilla (MCT), Juan Cascales, ha señalado que "el proyecto se ha materializado a través de dos actuaciones independientes que han consistido en la sustitución de las antiguas conducciones de Torrealta por nuevas tuberías de fundición dúctil, caracterizadas por su mayor resistencia y vida útil, con el objetivo de poner fin a las frecuentes roturas que afectaban al suministro y garantizar que los ciudadanos de estos municipios de la Vega Baja tengan un acceso estable y seguro al agua potable".
Las obras incluyen la sustitución y prolongación de la conducción que garantiza el abastecimiento de agua potable a los municipios del norte e interior de la Vega Baja y en Elche.
La conducción principal renovada permitirá mejorar la garantía de suministro a Orihuela y Benferri de manera directa, aportando caudales procedentes de la Estación de Tratamiento de Agua Potable (ETAP) de Torrealta, ubicada en la pedanía oriolana de La Murada, que podrían ser llevados hasta Guardamar y Torrevieja.
Actuaciones relacionadas de la MCT
La Mancomunidad de los Canales del Taibilla destinará más de 9,5 millones al servicio de explotación, mantenimiento y conservación de sus desaladoras de la provincia de Alicante.
La explotación de estas instalaciones incluye controles de pretratamiento de procesos físicos y químicos, el funcionamiento de los bastidores de ósmosis inversa, el mantenimiento de las membranas de ósmosis inversa y el postratamiento de procesos químicos y energía.
También, contempla el plan analítico que conlleva el autocontrol del agua de consumo humano, la realización de ensayos y análisis internos para la comprobación del funcionamiento de la instalación, del cumplimiento de la autorización de vertido y del agua bruta.
En total, la inversión asciende a 9.561.823,89 euros.
Obras, servicios y suministros
La Mancomunidad también ha aprobado autorizaciones para contratar obras, servicios y suministros en las provincias de Murcia y Alicante por un presupuesto total de 12.073.660,63 euros.
Así, se aprueba la contratación del proyecto de renovación de la red de Torrealta en la zona norte de Orihuela, en la potabilizadora que tiene en La Murada, en los ramales de Cox y Redován, en el que el organismo invertirá un total de 3.910.897,77 euros.
Además, se destinarán 896.550 euros en el servicio la de conservación de las potabilizadoras de Lorca, Sierra de la Espada y Campotéjar y 640.598 euros para el servicio de realización de los programas de vigilancia ambiental de las desalinizadoras de San Pedro del Pinatar y Alicante, y del saladar de Agua Amarga y su entorno.
También, ha autorizado el suministro e instalación de un sistema de medición en continuo en las cuatro desalinizadoras de la MCT, con una inversión de 327.726 euros.
Producción y recursos hídricos de la MCT
En la sesión del Comité Ejecutivo también se ha informado de la producción de la Mancomunidad de los Canales del Taibilla según los recursos utilizados.
La precipitación en la Presa del embalse del Taibilla en el mes de febrero de 2024 ha sido de 23,1 litros por metro cuadrado, de tal forma que el acumulado en el presente año hidrológico asciende a 53,5 l/m2, inferior a los 86,7 l/m2 registrados en el mismo periodo del año hidrológico 2022-2023, pero del orden de los 59,5 l/m² de hace 2 años.
La producción en enero de 2024 ha sido de 15,64 hm3, con lo que el total en este año hidrológico (octubre 2023 - febrero 2024) asciende a 86,53 hm³ (un 6,72 % superior al mismo periodo correspondiente al anterior año hidrológico).
Balance hidrológico de otro periodo registrado
La precipitación en la presa del embalse del Taibilla en el mes de septiembre ha sido de 47 litros por metro cuadrado, de tal forma que las precipitaciones acumuladas en el presente año hidrológico 2022-2023 ascienden a 270,9 l/metros cuadrados, frente a los 378 l/metros cuadrados registrados en el año hidrológico 2021-2022.
La producción de septiembre ha sido de 18,92 hectómetros cúbicos (un 4,63% superior al mismo mes del año pasado), con lo que el acumulado en este el año hidrológico ha ascendido a 210,2 hm³ (un 3,41 % superior al anterior).
La producción acumulada en el presente año hidrológico (210,2 hm³) se distribuye así: 76,32 hm³ de trasvase (-0,24 %); 85,49 hm³ de desalación (17,75 %) y 48,14 hm³ procedentes del río Taibilla (2,43 %).
Planificación y continuidad del sistema de abastecimiento
La presidenta de la Mancomunidad del Taibilla, Francisca Baraza, señaló que la aprobación de estos proyectos responde a los objetivos del Plan Estratégico que se viene desarrollando a través del Plan Director de Infraestructuras para la Optimización del Sistema de Abastecimiento de la MCT 2023-2050, «recientemente revisado y actualizado», y avanza en la línea de actuación para la reducción de la huella de carbono y la eficiencia energética.
La renovación de la red de Torrealta se integra en una estrategia más amplia de modernización de las infraestructuras de captación, tratamiento, impulsión y distribución de agua potable de la Mancomunidad de los Canales del Taibilla.
