La válvula manual para filtro de agua permite controlar de forma sencilla los ciclos de servicio, retrolavado y enjuague de un sistema de filtración, concentrando en una sola palanca las funciones que normalmente realizarían varias válvulas individuales. Se utiliza en filtros de lecho profundo, multimedia, carbón activado, zeolita, calcita, arena, grava, garnet y otros medios filtrantes.
Para elegirla correctamente es necesario comprobar el diámetro del tanque, el tipo de tratamiento y el caudal requerido. También deben coincidir la conexión de la válvula, la abertura superior del tanque y las condiciones de presión y temperatura del sistema.
Qué es una válvula manual para filtro
La válvula manual para filtro está diseñada para ofrecer un control eficiente y preciso en los sistemas de filtración de agua, permitiendo operar las distintas etapas del proceso de manera sencilla. Su construcción robusta y de alta calidad garantiza durabilidad, resistencia a la corrosión y un rendimiento confiable incluso en condiciones exigentes.
Las válvulas manuales o multiválvulas para filtro y suavizador de agua se utilizan usualmente para sistemas pequeños de purificación de agua. Al ser resistentes, económicas y de fácil instalación son de los tipos de válvulas más utilizadas en las plantas purificadoras de agua.
También se conocen como válvulas de control de flujo manual. Las válvulas de operación manual controlan directamente el paso del agua hacia el tanque, el drenaje y las distintas etapas de limpieza del medio filtrante.
Cómo funciona una válvula manual multipuerto
Una válvula multipuerto dirige el flujo de agua mediante varias posiciones de operación. En el ciclo de servicio, el agua atraviesa normalmente el medio filtrante; durante el retrolavado, el flujo se invierte para limpiar el lecho; y en el enjuague rápido, el material filtrante vuelve a asentarse antes de regresar al servicio.
Un diseño fluido : Servicio - retrolavado- enjuague. La palanca superior se mueve a la posición o el ciclo que se necesite. Es una válvula de tres posiciones, las cuales son: operando, retrolavando y enjuagando.
Las válvulas manuales para filtración permiten ejecutar los ciclos fundamentales del proceso de filtración: servicio (paso normal del agua), retrolavado (inversión del flujo para limpiar el medio filtrante), enjuague rápido (asentamiento del lecho) y bypass (desvío durante mantenimiento).
El agua no pasa por la válvula durante el lavado. Se puede operar con presión, no hay fugas. El ángulo de giro pequeño para cierre y apertura permite operar la válvula de forma cómoda.
Principales características
- Fabricada en materiales de alta resistencia para una larga vida útil.
- Operación manual de fácil uso con múltiples posiciones de trabajo.
- Compatible con filtros de lecho profundo, multimedia, carbón activado, entre otros.
- Diseño ergonómico que facilita el cambio de ciclos (retrolavado, enjuague, filtrado, etc.).
- Roscas o bridas según el modelo, para una instalación rápida y segura.
- Baja restricción al flujo de agua.
- Estructura simple, sellado hermético y resistente a corrosión.
- Pueden operar bajo presión sin fugas.
- Válvula de control para sistemas individuales.
- Están diseñadas para 3 etapas de operación que son: servicio/enjuague rápido/retrolavado.
- Cuenta con superior con distribuidor inferior.
Materiales y resistencia
Construida con cerámica de alto grado, sello con resistencia a la abrasión, a prueba de corrosión, una perfecta estanqueidad, y larga vida útil.
Las válvulas manuales están fabricadas en Noryl (PPO), un polímero de ingeniería con excelente resistencia química y mecánica, con tornillería interna de acero inoxidable y O-rings de EPDM para un sellado hermético.
Todas nuestras válvulas manuales comparten las siguientes características técnicas generales: cuerpo fabricado en Noryl (PPO), un polímero de ingeniería termoplástico con excelente resistencia a la corrosión, a los productos químicos del tratamiento de agua y a temperaturas de hasta 60°C.
Tornillería interna en acero inoxidable 304 para máxima durabilidad. O-rings de sellado en EPDM (Etileno-Propileno-Dieno), resistentes a temperaturas de -40°C a +80°C y compatibles con cloro, ozono y la mayoría de químicos de tratamiento.
Aplicaciones de las válvulas manuales
- Plantas de tratamiento de agua potable y residual.
- Sistemas industriales, comerciales y residenciales.
- Uso en ablandadores y filtros multimedia.
- Equipos de zeolita, arena, grava, garnet, o algún otro medio filtrante.
- Sistemas pequeños para plantas purificadoras de agua.
- Suavizadores o ablandadores residenciales.
- Equipos de intercambio iónico.
- Purificadores de carbón activado.
- Sistemas de pre-tratamiento de tratamiento de agua industrial.
- Equipos de filtración para piscinas.
Están diseñadas para controlar el flujo de agua a través de medios filtrantes como BIRM, carbón activado, arena sílice, Crystolite y otros lechos en tanques polyglass. Son ideales para sistemas de desferrización, remoción de manganeso, eliminación de cloro, reducción de turbidez y filtración general de agua potable.
Válvula de filtración y válvula de suavización
La diferencia principal está en los ciclos que controla cada una. Las válvulas de filtración manejan ciclos de servicio, retrolavado y enjuague rápido para medios filtrantes como BIRM, carbón activado y arena.
Las válvulas de suavización tienen ciclos adicionales de succión de salmuera, enjuague lento y llenado del tanque de sal, necesarios para regenerar las resinas de intercambio iónico. No son intercambiables entre sí.
Válvulas manuales para filtración
Las válvulas manuales para filtración están diseñadas para controlar el flujo de agua a través de medios filtrantes como BIRM, carbón activado, arena sílice, Crystolite y otros lechos en tanques polyglass.
Permiten ejecutar los ciclos fundamentales del proceso de filtración: servicio (paso normal del agua), retrolavado (inversión del flujo para limpiar el medio filtrante), enjuague rápido (asentamiento del lecho) y bypass (desvío durante mantenimiento).
Válvulas manuales para suavización
Las válvulas manuales para suavización de agua controlan los ciclos específicos del proceso de ablandamiento: servicio, retrolavado, succión de salmuera, enjuague lento, enjuague rápido y llenado de tanque de salmuera.
Son esenciales en sistemas con resinas de intercambio iónico para la remoción de dureza (calcio y magnesio) del agua. Se utilizan en calderas, sistemas de vapor, torres de enfriamiento, lavanderías industriales y cualquier aplicación donde la dureza del agua cause incrustaciones o daño a los equipos.
Conexiones, tanques y caudales
Las válvulas manuales están disponibles en diámetro de conexión de 1″ y 2″ pulgadas. También existen modelos con conexiones de 3/4", 1", 1.25" y 1.5" para tanques desde 7" hasta 24" de diámetro, cubriendo aplicaciones residenciales, comerciales e industriales.
Como regla general, tanques de 8" a 10" requieren conexiones de 3/4", tanques de 10" a 16" necesitan conexiones de 1", y tanques de 16" a 24" requieren conexiones de 1.25" a 1.5". Los tamaños de tanque son aproximados y pueden variar según fabricante.
| Conexión | Tanques | Uso recomendado |
|---|---|---|
| 3/4" | 7"-10" | Residencial |
| 1" | 10"-16" | Residencial-comercial e industrial |
| 1.25" | 10"-21" | Industrial |
| 1.5" | 14"-24" | Industrial pesado |
Modelos de válvulas manuales para filtración
| Modelo | Código | Conexión | Tanques | Uso recomendado |
|---|---|---|---|---|
| F52 | 51101A | 3/4" | 7"-8" | Residencial básico |
| F56B | 51101B | 3/4" | 8"-10" | Residencial |
| F56C | 51101C | 3/4" | 8"-10" | Residencial |
| F56E1/E2 | 51102/51202 | 1" | 10"-13" | Residencial-Comercial |
| F56A1/A2 | 51104/51204 | 1" | 10"-13" | Comercial |
| F56KY | 51104K | 1" | 10"-13" | Comercial especial |
| F56D1/D2 | 51110/51210 | 1" | 10"-14" | Comercial |
| F56F1/F2 | 51106/51206 | 1" | 13"-16" | Comercial-Industrial |
| F56EC | 51202C | 1" | 10"-13" | Comercial compacto |
| F56AC | 51204C | 1" | 10"-13" | Comercial compacto |
| F56L | 51208 | 1" | 13"-16" | Industrial |
| F77BS | 51215 | 1.25" | 10"-21" | Industrial |
| F112BS | 51240 | 1.5" | 14"-24" | Industrial pesado |
Modelos para suavización de agua
| Modelo | Código | Conexión | Tanques | Uso recomendado |
|---|---|---|---|---|
| F64B | 61202 | 3/4" | 8"-10" | Residencial |
| F64BC | 61202C | 3/4" | 8"-10" | Residencial compacto |
| F64AC | 61204C | 1" | 10"-13" | Comercial |
| F64F | 61206 | 1" | 13"-16" | Comercial |
| F64D | 61210 | 1" | 10"-14" | Comercial |
| F64A1/A2 | 61104/61204 | 1" | 10"-13" | Comercial |
| F64C | 71202 | 3/4" | 8"-10" | Residencial |
| F77AS | 61215 | 1.25" | 10"-21" | Industrial |
| F112AS | 61240 | 1.5" | 14"-24" | Industrial pesado |
Especificaciones técnicas importantes
- Presión máxima de trabajo de 150 PSI (10.3 bar).
- Conexiones roscadas NPT estándar para fácil instalación.
- Operación manual por perilla giratoria con indicador de posición de ciclo.
- Compatibles con tanques polyglass de marcas NOYI, Pentair, Structural, Wave Cyber, Canature y otras.
- Están diseñadas para operar a temperaturas desde 5ºC hasta 50ºC.
- El cuerpo puede trabajar con temperaturas de hasta 60°C.
Ejemplo de válvula manual multipuerto de 1 pulgada

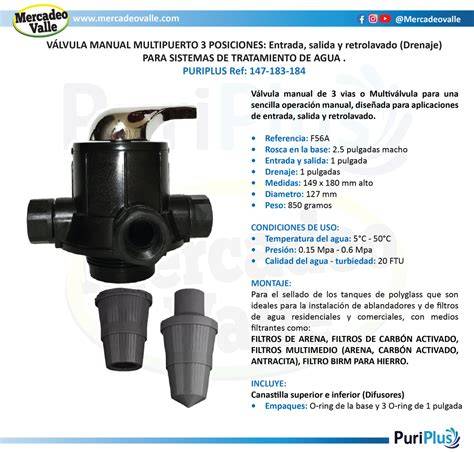

Válvula Manual Multipuerto 3 posiciones Conexiónes 1" NPT Flujo Servicio 13 GPM @ 15 psi Retrolavado 17 GPM @ 25 psi Incluye Tobera Inferior y Superior Tres Ajustes Enjuague, Lavado y Servicio.
Excelente para filtros de Zeolita, Calcita, Carbón Activado. o Bien cualquier sistema de filtración. Para Tanques Fibra de Vidrio con entrada de 2 1/2". Larga Vida Útil.
La válvula manual multipuerto de tres posiciones incluye tobera inferior y superior y está diseñada para ejecutar los ciclos de enjuague, lavado y servicio. La presión adecuada indicada para este tipo de válvula es de 1 - 6 kg/cm2 (14.5-87 psi), y la temperatura adecuada del agua es de 5 - 45 ° C.
| Parámetro | Valor |
|---|---|
| Entrada | 1 " FNPT |
| Salida | 1 "FNPT |
| Drenaje | 1 "FNPT |
| Tubo de subida | 1.05 "OD |
| Base | 2-1 / 2 "-8NPSM |
| Capacidad de agua | 4,5m3 / h |
| Flujo de servicio | 13 GPM @ 15 psi |
| Flujo de retrolavado | 17 GPM @ 25 psi |
Características del modelo de tres posiciones
- Baja restricción al flujo de agua.
- Modelo de control: Manual.
- Presión adecuada: 1 - 6 kg/cm2 (14.5-87 psi).
- Temperatura Adecuada del agua: 5 - 45 ° C.
- Incluye Tobera inferior y superior.
- Construida con cerámica de alto grado.
- Sello con resistencia a la abrasión.
- A prueba de corrosión.
- Perfecta estanqueidad y larga vida útil.
- Servicio - retrolavado- enjuague.
- Ángulo de giro pequeño para cierre y apertura.
- Se puede operar con presión, no hay fugas.
Compatibilidad con filtros y tanques
Las válvulas manuales son compatibles con la mayoría de tanques polyglass del mercado, incluyendo marcas como NOYI, Pentair, Structural y Wave Cyber. Lo importante es verificar que la conexión de la válvula (3/4", 1", 1.25" o 1.5") coincida con la abertura del tanque.
Para seleccionar el modelo correcto considere el diámetro de su tanque y el caudal requerido. Para seleccionar la válvula manual correcta necesita conocer tres datos fundamentales: primero, el diámetro de su tanque polyglass (medido en pulgadas en la abertura superior); segundo, el tipo de tratamiento que realizará (filtración o suavización, ya que los ciclos son diferentes); y tercero, el caudal máximo requerido (litros por minuto).
Cómo elegir la válvula correcta
- Medir el diámetro del tanque polyglass en la abertura superior.
- Determinar si el equipo realizará filtración o suavización.
- Comprobar el caudal máximo requerido.
- Verificar la medida de las conexiones de entrada, salida y drenaje.
- Comparar la presión y la temperatura de trabajo con las especificaciones del modelo.
- Confirmar que la válvula incluya la tobera superior y la tobera inferior cuando el sistema las necesite.
La válvula manual adecuada debe corresponder tanto al tamaño del tanque como al proceso de tratamiento. Una válvula de filtración no debe sustituirse directamente por una válvula de suavización, porque los ciclos internos y las conexiones funcionales pueden ser diferentes.
Cuándo elegir una válvula manual
Las válvulas manuales son la opción ideal cuando tiene un presupuesto limitado, cuando el sistema es pequeño (uso residencial o comercial menor), cuando hay un operador disponible para realizar los retrolavados, o cuando no se requiere retrolavado frecuente.
Para sistemas de mayor escala donde se necesita retrolavado diario o automatizado, recomendamos considerar nuestras válvulas automáticas. La válvula automática multivía F139/F138 está diseñada específicamente para sistemas de filtración de piscinas comerciales y residenciales de alto volumen.
Su controlador programa automáticamente los ciclos de filtración, retrolavado, enjuague, recirculación y vaciado, eliminando la operación manual diaria. Es compatible con filtros de arena y filtros multimedia para piscinas.
Válvulas manuales AQUATROL™
Las válvulas manuales AQUATROL son una opción de entrada para el acondicionamiento de agua. Con opciones desde 3/4", 1" y 2" para filtro, podrá trabajar con proyectos desde tamaño residencial y comercial ligero.
La gama incluye fichas técnicas de válvulas manuales en español, fichas técnicas AQT-MFV-1-34 y AQT-MFV-2 en inglés, manuales de las válvulas AQT-MFV-1 y AQT-MFV-2 y un catálogo de válvulas Aquatrol.
Válvulas manuales de mayor capacidad
Las válvulas de accionamiento manual IMA water están preparadas para instalar en filtros de 21 a 36 pulgadas, teniendo una conexión roscada de 4-8 pulgadas. Todas las válvulas IMA water cuentan con un sistema mecánico y robusto que permite realizar lavados periódicos del filtro de agua donde estén instaladas.
| Parámetro | IMA - VM15 |
|---|---|
| Entrada / Salida | 2" Hembra |
| Toma base | 4" - 8UN |
| Toma base interna | 1,5" D - GB |
| Capacidad de flujo máx. | 10 m3/h |
| Rango de presión | 0,15 MPa ~ 0,6 MPa |
| Rango de temperatura | 5ºC ~ 50ºC |
| Turbidez máx. | <20 FTU |
| Humedad relativa máx. | <95% (25ºC) |
Instalación y operación
Las conexiones roscadas NPT estándar facilitan la instalación. Las roscas o bridas dependen del modelo, por lo que deben revisarse antes de conectar la válvula al tanque y a las tuberías del sistema.
Antes de cambiar de servicio a retrolavado o enjuague, la palanca debe colocarse en la posición correspondiente al ciclo que se necesita. El operador controla directamente los ciclos de servicio, retrolavado, enjuague rápido y bypass mediante la perilla o palanca de la válvula.
El diseño de tres posiciones permite hacer exactamente con una sola palanca lo que normalmente se realiza con tres válvulas. La válvula funciona como un punto central de control para la entrada, la salida y el drenaje del filtro.
Mantenimiento y vida útil
La construcción robusta, los materiales resistentes a la corrosión, la tornillería interna de acero inoxidable y los sellos de EPDM contribuyen a una larga vida útil.
El mantenimiento debe considerar el estado de los sellos, las conexiones, la palanca, la perilla, las toberas y los elementos internos de distribución. Las refacciones y partes de la válvula deben corresponder al modelo instalado.
La resistencia a la abrasión, la estanqueidad y la baja restricción al flujo ayudan a conservar un funcionamiento confiable durante los ciclos de filtración y lavado.
Preguntas frecuentes
¿Cuál es la diferencia entre una válvula de filtración y una de suavización?
La diferencia principal está en los ciclos que controla cada una. Las válvulas de filtración manejan ciclos de servicio, retrolavado y enjuague rápido para medios filtrantes como BIRM, carbón activado y arena.
Las válvulas de suavización tienen ciclos adicionales de succión de salmuera, enjuague lento y llenado del tanque de sal, necesarios para regenerar las resinas de intercambio iónico. No son intercambiables entre sí.
¿Puedo usar una válvula manual con cualquier tanque polyglass?
Las válvulas manuales son compatibles con la mayoría de tanques polyglass del mercado, incluyendo marcas como NOYI, Pentair, Structural y Wave Cyber. Lo importante es verificar que la conexión de la válvula (3/4", 1", 1.25" o 1.5") coincida con la abertura del tanque.
¿Qué válvula sirve para un filtro con grava, arena y carbón activado?
Un filtro para agua que lleva grava arena y carbón activado puede utilizar una válvula de filtración de tres posiciones. Sus ciclos son operando, retrolavando y enjuagando.
¿Qué presión y temperatura soporta una válvula manual multipuerto?
La presión adecuada indicada es de 1 - 6 kg/cm2 (14.5-87 psi). La temperatura adecuada del agua es de 5 - 45 ° C.
¿Cuándo debo elegir una válvula manual en vez de automática?
Las válvulas manuales son la opción ideal cuando tiene un presupuesto limitado, cuando el sistema es pequeño (uso residencial o comercial menor), cuando hay un operador disponible para realizar los retrolavados, o cuando no se requiere retrolavado frecuente.
Para sistemas de mayor escala donde se necesita retrolavado diario o automatizado, recomendamos considerar nuestras válvulas automáticas.
