La presa conocida como del Ejército del Aire, situada sobre el río Navacerrada, no se está recuperando como una depuradora convencional, sino como una infraestructura rehabilitada y adaptada para garantizar la seguridad de la presa, proteger el ecosistema formado durante años y permitir el paso de los caudales hacia el embalse de Navacerrada.
La Comunidad de Madrid ha comenzado ya los trabajos para preservar la biodiversidad de la presa de Navacerrada. Un paraje con una historia desconocida para la mayoría de los madrileños que, en apenas 50 años, ha pasado de ser una forma de abastecer de agua a un sanitario antituberculosos; a un miniecosistema de gran valor medioambiental donde las nutrias son las principales protagonistas.
Qué presa se está rehabilitando
El Valle de La Barranca, situado en el Parque Regional de la Cuenca Alta del Manzanares, posee dos presas de indudable belleza. Una de ellas, conocida como la presa del Ejército del Aire, abastecía al antiguo Hospital del Santo Ángel, a través de tuberías totalmente enterradas y la otra al pueblo de Navacerrada.
Concretamente, este presa conocía como la del Ejército del Aire, pues era de su propiedad hasta 1985, está ubicada sobre el río Navacerrada en el término municipal de la localidad del mismo nombre. Construida en los años 50, su principal labor era abastecer de aguas al sanatorio antituberculoso de la unidad militar aérea de La Barranca.
Durante varios años estuvo haciendo este servicio hasta que, en 1995, el sanatorio cerró. Con su clausura la zona se abandonó, incluido los servicios de mantenimiento de la presa. Cuando el centro se cerró, cayó en el olvido.
Cómo se transformó en un espacio natural
Ya han pasado veinticinco años de ello y la naturaleza ha aprovechado ese abandono para expandirse hasta el punto de crear un rico ecosistema susceptible de protección pública. Sin la mano del ser humano, y en mitad de tanta vegetación, la naturaleza fue 'conquistando' la presa.
En estos años, se ha creado alrededor de la presa un ecosistema muy que incluye, además de la presencia de especies en riesgo de extinción como la nutria, varias clases de aves, mamíferos, peces y anfibios susceptibles de protección pública.
Es por eso que, ahora, la Comunidad de Madrid ha dedicado tomar cartas en el asunto y, por su ato valor ambiental y paisajístico, conservarlo. El trabajo que se está haciendo es rehabilitar la presa con el fin de mantener e, incluso, impulsar toda esa riqueza para garantizar la seguridad de la presa, de aquellos que quieran visitarla y de la fauna que acoge.
Objetivo de la actuación
Desde 2021 este embalse forma parte del Canal de Isabel II, que depende de la Consejería de Medio Ambiente, dirigida por Dña. Paloma Martín, quien anunció que “el mantenimiento y restauración ambiental de la presa y de todo su entorno, le va a dar más valor natural a la zona y que el objetivo del gobierno regional es proteger la naturaleza”.
Reunidos el jueves 15 de diciembre de 2022, la alcaldesa de Navacerrada, Dña. Ana Paula Espinosa Izquierdo, D. Javier Aguilar Ramírez, como representante de la Confederación Hidrográfica del Tajo, D. Ignacio Calderón Fornos, conservador Parque Regional de la Cuenca Alta del Manzanares, Consejería de Medio Ambiente de la Comunidad de Madrid, D. Eladio Vicente Muñoz Martínez, jefe del Área Técnica del Canal de Isabel II se analizó sobre terreno las posibilidades que ofrecía el espacio para rehabilitarlo y mejorarlo con el fin de evitar accidentes indeseados.
A partir de ahora, será una presa de paso, es decir los caudales del río Navacerrada pasarán por el embalse hacia la presa anexa. La inversión que se prevé es muy grande y la Comunidad insiste en que no ‘sacará’ nada de la inversión más allá de garantizar el entorno natural y la biodiversidad que se ha generado estos años.
“Recuperar la presa para su servicio no aportaría ningún recurso añadido. Supondría un enorme gasto económico y normativo, y los caudales del río Navacerrada circulan libremente hacia el embalse de Navacerrada que ya gestiona el Canal de Isabel II y abastece a la Estación de Tratamiento de Agua Potable (ETAP) de esta localidad”, explican.
Inversión prevista y situación del proyecto
Esta iniciativa, que supondrá una inversión de 3.500.000 € según cálculos del área de Medio Ambiente, ponderará el alto valor ambiental de la zona. Aunque el proyecto está en una fase muy inicial y los buzos estén empezando a inspeccionar toda la presa, se habla de una inversión de hasta cuatro millones de euros.
Los trabajos de rehabilitación se han iniciado ya. Varios buzos están realizando inmersiones para identificar las tomas de desagüe y la inspección del estado de la estructura del embalse.
Actuaciones técnicas de rehabilitación
En estos momentos, la Consejería de Medio Ambiente ha solicitado a la Confederación Hidrográfica del Tajo una autorización especial para poder llevar a cabo la rehabilitación de la presa y su adaptación a la normativa vigente.
Aunque sea un simple trámite administrativo, la Comunidad lamenta que la solicitud se envió en octubre y todavía no han obtenido respuesta. El 'ok' de la Confederación no es baladí, puesto que de ella dependen algunas de las nuevas actuaciones como la rehabilitación del desagüe del fondo y la renovación del canal existente en el margen derecha del embalse.
Al ser un ecosistema tan particular, la Confederación Hidrográfica del Tajo también tiene que dar el visto bueno a la solicitud de la comunidad por la que se realizará el desbroce y la retirada de vegetación alrededor de la presa.
Sin esta limpieza, la Junta ve casi imposible realizar una inspección adecuada de la estructura de la presa. Lo que sí puede hacer la Comunidad de Madrid es continuar con las labores de investigación y reconocimiento de la presa.
- La topografía de la presa y su entorno.
- La batimetría del embalse.
- La inspección subacuática de la presa.
- La identificación de tomas y desagües.
- El reconocimiento del estado y operatividad del desagüe de fondo.
- La obturación del conducto de desagüe de fondo desde aguas abajo.
Control de la seguridad de la presa
Nos adentramos en las tripas del embalse de Navacerrada para conocer el método de control de la fuerza del agua y la salud de esta infraestructura clave. Son en total ocho kilómetros de péndulos, extensómetros y otros dispositivos capaces de detectar movimientos milimétricos en la estructura, una red de vigilancia que trabaja a pleno rendimiento estos días con las lluvias y el deshielo.
"Este sensor de aquí que ves es un sensor de nivel. En función de esto, sabemos cuánto tenemos que abrir o cerrar", explica Patricia, responsable de auscultación, mientras muestra el funcionamiento de los mecanismos que garantizan la seguridad de la presa.
Desde el punto de observación, Patricia señala las imponentes compuertas: "Vemos las puertas del aliviadero. Tres compuertas taintor de siete metros de longitud por tres metros de alto".
En este momento, una de ellas está en funcionamiento: "Esta es la compuerta central que tenemos abierta ahora. Fíjate, está abierta muy poquito. Ves esa regleta curva donde se miden los grados de apertura, tenemos abierta donde llega a un grado".
La precisión es máxima porque el caudal debe regularse con exactitud. "Nuestro director de explotación ya nos ha dado la orden de ir cerrando en todos los embalses y en este en particular a mediodía se cierra", añade.
Galería inferior y sistemas de auscultación
Antes de continuar el recorrido, Patricia hace una parada obligatoria: "Antes de bajar al desagüe de fondo, te voy a enseñar el nicho del péndulo que tenemos aquí en coronación". Se trata de uno de los elementos más sensibles del sistema de control.
"Mira, aquí tenemos la parte superior del péndulo invertido, luego esta medida manual y la compruebo con la del display y vemos los mililitros que se han movido o no la presa con respecto al momento anterior".
La precisión es asombrosa: "Máximo entre invierno-verano esta presa son como cinco mililitros", explica, refiriéndose a los mínimos desplazamientos que registra la estructura con los cambios de temperatura y la presión del agua.
La presa "tiene una altura de 42 metros hasta el cauce del río", y una puerta azul marca la entrada a la galería inferior de inspección, un mundo subterráneo que recorre el interior de la estructura.
"Desde aquí, hacia allá está el encuentro con la ladera de la margen izquierda y para allá pasaremos por detrás del aliviadero, donde hemos estado antes en coronación", describe Patricia mientras avanza. "Te voy a enseñar un par de equipos de auscultación".
En el recorrido aparecen los piezómetros, instrumentos fundamentales para la seguridad: "Mira, aquí tienes dos piezómetros con los que controlamos la presión del cimiento". Y señala un elemento ya conocido: "Este hilo es el mismo que hemos visto en coronación y nos ayudaba a medir los desplazamientos".
El sistema de auscultación del embalse de Navacerrada es una red nerviosa que recorre cada rincón de la estructura. Durante todo el recorrido, los péndulos, extensómetros y piezómetros trabajan en silencio, enviando datos que permiten a los técnicos como Patricia conocer el estado exacto de la presa en tiempo real.
🚶♂️🚶♀️Embalse de Navacerrada Madrid senderismo ruta circular.
Embalse de Navacerrada y abastecimiento de agua
17/07/1969 12:00 (UTC)
Navacerrada (Madrid), 17-7-1969.- Pantano de Navacerrada, ubicado en el río del mismo nombre, que ha sido inaugurado hoy por el jefe del Estado,Francisco Franco. EFE/svb.
La presa del Ejército del Aire tuvo inicialmente una función vinculada al abastecimiento del sanatorio antituberculoso de la unidad militar aérea de La Barranca. El embalse de Navacerrada, por su parte, ya gestiona los caudales que circulan libremente hacia él y abastece a la Estación de Tratamiento de Agua Potable (ETAP) de esta localidad.
Visita y recorrido alrededor del embalse

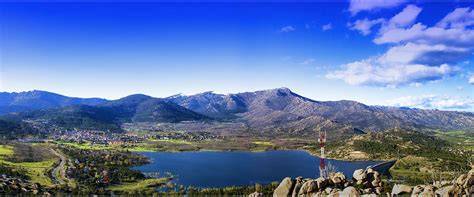

El embalse de Navacerrada ocupa una superficie de más de 90 hectáreas y es un lugar estupendo para dar un paseo con los canes: aunque, oficialmente, han de ir atados y no está permitido que se metan en el agua, los más nutrias seguro que aprovecharán para darse un chapuzón si hace mucho calor y es fácil toparse con familias paseando con sus perretes.
Se puede dar la vuelta completa al embalse -es un paseo de poco más de una hora. Los humanos no pueden bañarse en este embalse próximo a la capital pero eso de pasear junto al agua siempre es agradable, especialmente en un entorno tan espectacular como el de Navacerrada.
| Característica | Descripción |
|---|---|
| Duración | 1:30 horas |
| Tipo de recorrido | Paseo circular |
| Distancia | 3 km |
| Desnivel | plano |
| Dificultad | baja |
| Edad recomendada | a partir de 8 años |
Se aconseja ropa y calzado cómodo y acorde con la época del año. ¡Agua!, no hay fuentes en todo el recorrido.

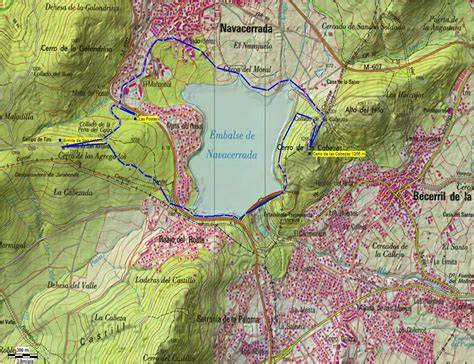

Comienza en el centro del pueblo, por el acceso de la de la calle Prado Jerez al embalse. Bajar la calle hasta la cancela que da acceso a un pequeño parque municipal Cerca del Concejo y posteriormente al embalse.
Desde aquí y siempre dependiendo de la altura de las aguas, sugerimos dando un tranquilo paseo, rodear el embalse en dirección de las agujas del reloj, es decir de izquierda a derecha.
Siguiendo esta dirección, llegaremos al margen izquierdo del muro del embalse. Pasar la cancela y continuar el paseo por la calzada del muro, donde podremos disfrutar de las aves que habitan el embalse tales como (patos azulones, somormujos, gaviotas, cormoranes y otras aves de paso) que piden de comer a quien se asoma.
Seguiremos en dirección a poniente. Acabado el muro, seguir por un marcado sedero que bordea la valla hasta una nueva cancela que nos permite de nuevo el acceso al embalse.
Continuar la dirección de la marcha hacia el antiguo chiringuito-bar y bordeando las márgenes llegar hasta al punto de partida.
Desde el pueblo también puede accederse al embalse por las calles de La Magdalena en el centro y por el Paseo de La Longuera en la parte más oriental del casco urbano a través de un bonito y bien cuidado paseo convertido en zona verde.
Acceso y normas para visitantes
Los humanos no pueden bañarse en este embalse próximo a la capital pero eso de pasear junto al agua siempre es agradable, especialmente en un entorno tan espectacular como el de Navacerrada.
Se aconseja ropa y calzado cómodo y acorde con la época del año. ¡Agua!, no hay fuentes en todo el recorrido.
