La depuradora KLARO Professional es una solución para el tratamiento biológico de aguas residuales domésticas mediante tecnología SBR, especialmente adecuada para instalaciones nuevas, proyectos de reacondicionamiento y depósitos existentes. Puede configurarse para diferentes capacidades y adaptarse a estructuras ya construidas.
En un proyecto desarrollado en Puerto Boyacá, Colombia, se renovó el sistema de tratamiento de aguas residuales de un complejo residencial para reutilizar el agua depurada en el riego de jardines. La instalación fue diseñada para 60 habitantes equivalentes y un caudal de 9 m³ por día, reutilizando varios depósitos de PRFV ya existentes.
Proyecto de referencia: complejo residencial en Colombia
En Colombia había que renovar un sistema de tratamiento de aguas residuales. El objetivo era tratar las aguas residuales para reutilizarlas en el riego de jardines. Ya existían varios depósitos de PRFV en las instalaciones, que debían seguir utilizándose para evitar obras adicionales.
Como los depósitos se encontraban en un sótano, se decidió instalar la maquinaria directamente en la pared, junto a los depósitos, para ahorrar espacio. El proyecto corresponde a un complejo residencial situado en Puerto Boyacá, Colombia, y trata aguas residuales domésticas.
| Característica | Descripción |
|---|---|
| Capacidad | 60 HE |
| Caudal | 9 m³ por día |
| Ubicación | Puerto Boyacá en Colombia |
| Aplicación | Complejo residencial |
| Tipo de aguas residuales | Domésticas |
| Configuración | Reequipamiento KLARO en depósitos de PRFV |
| Instalación técnica | Técnica de máquinas para instalación interna |
| Tratamiento posterior | Cloración electrónica KLARO para el tratamiento posterior de aguas residuales |
Qué es una depuradora KLARO Professional
Las depuradoras compactas KLARO profesional combinan la tecnología de depuración SBR Advanced con el diseño de depuradora de cámara única. La DEPURADORA KLARO es la solución eficiente y sostenible para asegurar la depuración de aguas residuales domésticas cumpliendo con las normativas más exigentes.
El tratamiento de aguas residuales GRAF SBR Klaro E Professional (DIBt-Zulassung Z-55.31-319) no tiene componentes electromecánicos dentro del depósito. Los procesos se controlan a través de la unidad de control. La unidad de control se instala en la casa en un armario externo.

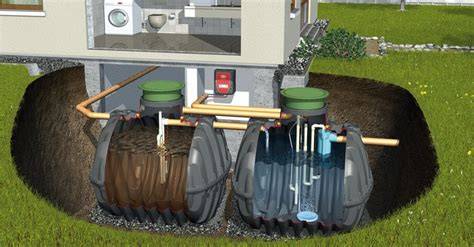

El sistema SBR (tratamiento biológico secuencial) consiste básicamente en dos cámaras: una cámara de sedimentación y una cámara de procesado. La depuración biológica se realiza en 4 fases: decantación, aireación, reposo y extracción del agua depurada.
Funcionamiento mediante tratamiento biológico secuencial
Durante la decantación, los sólidos y los materiales sedimentables se separan del agua residual. La fase de aireación proporciona oxígeno para que los microorganismos puedan realizar el tratamiento biológico.
Después de la aireación se desarrolla una fase de reposo, en la que se facilita la separación del agua depurada y los lodos. Finalmente, el agua tratada se extrae del sistema, mientras los sólidos permanecen en la instalación para continuar el proceso.
El agua se depura al 96%, sin necesidad de limpieza posterior del agua. El ahorro de energía se consigue mediante su funcionamiento con burbujas.
Componentes del sistema KLARO E Professional
Depósitos Carat
Los depósitos Carat son depósitos estables fabricados con tecnología avanzada. Su solidez y estanqueidad están comprobadas.
- Transitable camiones con cubierta telescópica de fundición.
- 100 % estanco y resistente a la corrosión.
- Resistente a niveles freáticos altos.
- Cubierta telescópica según paso peatones, coches o camiones.
Armario externo de EPP y unidad de control GRAF
El armario externo de EPP y la unidad de control GRAF permiten instalar los elementos de control fuera del depósito. Esta configuración es especialmente útil cuando el equipo debe quedar accesible para el operario de mantenimiento.
- Nivel de ruido extraordinariamente bajo gracias al armario de EPP y al compresor de aire muy silencioso.
- Detección de cortes del suministro eléctrico que funciona sin baterías.
- Instalación muy sencilla.
- De fácil acceso para el operario de mantenimiento.
- La verificación del funcionamiento es sencilla, porque la unidad de control está ubicada directamente junto al sistema.
- Solución idónea cuando la distancia a la vivienda es superior a 20 metros.
- Armario con cerradura, realizado en un sólido plástico resistente a la intemperie.
- Doble toma de corriente, para facilitar el mantenimiento.
Kit de instalación de alta tecnología
El kit de instalación de alta tecnología viene montado de fábrica, la instalación para depurar se realizará con el depósito. El conjunto está diseñado para simplificar el montaje y facilitar las tareas de mantenimiento.
- Depósito de toma de muestras autolimpiante integrado.
- Cada sifón está fabricado en una pieza.
- No son necesarios conectores ni tornillos.
- Con código de colores y preensamblado.
- El diseño especial de los sifones previene la entrada de lodo hacia el interior.
- El kit de instalación se puede desinstalar sin herramientas para mantenimiento.
Instalación en depósitos existentes
Una de las aplicaciones de la KLARO Professional es el reacondicionamiento de depósitos ya instalados. La solución permite conservar depósitos de PRFV o instalar el equipo técnico en depósitos de hormigón fabricados “in situ” según recomendación de GRAF.
En el proyecto de Puerto Boyacá, los depósitos de PRFV existentes se mantuvieron para evitar obras adicionales. La maquinaria se instaló directamente en la pared, junto a los depósitos, porque los depósitos se encontraban en un sótano y era necesario ahorrar espacio.
La ausencia de componentes electromecánicos en el depósito facilita el mantenimiento y permite concentrar la unidad de control en un armario externo. Esta configuración también permite adaptar la instalación a espacios donde el acceso al interior de los depósitos es limitado.
Capacidades y rangos de aplicación
La gama KLARO cubre desde pequeñas plantas domésticas hasta sistemas para grandes caudales. KLARO - our classic está disponible desde plantas de tratamiento de aguas residuales domésticas de 4 PE hasta pequeños municipios de 1.500 PE, como sistema completo o reacondicionamiento.
KLARO One es una depuradora de aguas residuales pequeña completamente aireada para instalaciones de 4 a 600 habitantes equivalentes. No requiere una pared divisoria estanca y puede utilizarse como sistema completo o reacondicionamiento.
KLARO One UP es un sistema compacto sobre el nivel del suelo para hasta 12 habitantes equivalentes. Es un sistema biológico completo que cabe por puertas convencionales.
KLARO MAX es una depuradora de aguas residuales para grandes volúmenes, con una capacidad de hasta 10.000 habitantes equivalentes. Es un sistema de tratamiento de aguas residuales SBR completamente aireado y cada sistema se planifica individualmente.
| Sistema | Capacidad indicada | Aplicación o característica |
|---|---|---|
| KLARO - our classic | 4 PE a 1.500 PE | Sistema completo o retrofit, con pretratamiento |
| KLARO One | 4 a 600 PE | Depuradora pequeña completamente aireada |
| KLARO One UP | Hasta 12 PE | Sistema compacto sobre el nivel del suelo |
| KLARO MAX | Hasta 10.000 PE | Sistema SBR completamente aireado para grandes volúmenes |
| KLARO E Professional XL | Hasta 200 habitantes equivalentes | Sistema biológico GRAF Klaro E Professional XL |
| KLARO E Professional XXL | 250 habitantes equivalentes | Sistema biológico GRAF Klaro E Professional XXL |
Disponible sistema biológico GRAF Klaro E Professional XL hasta 200 habitantes equivalentes y Klaro E Professional XXL para 250 habitantes equivalentes. Consultar para tamaños superiores.
KLARO Professional para grandes caudales
Las depuradoras KLARO Profesional ofrecen soluciones de retrofitting para grandes caudales. Están disponibles desde 200 HE, con 30 m³/día, hasta 1000 HE, con 150 m³/día.
GRAF dimensionará la depuradora en función de los datos aportados por el cliente. La depuradora incluye el equipo técnico. Se pueden instalar en depósitos de hormigón fabricados “in situ” según recomendación de GRAF.
| Nº. máx. habitantes | Contenido total [L] | Rendimiento nominal [kW] |
|---|---|---|
| 200 | 83000 | 2'4 |
| 250 | 101000 | 3'0 |
| 300 | 126000 | 4'0 |
| 350 | 142000 | 4'0 |
| 400 | 162000 | 7'8 |
| 450 | 182000 | 7'8 |
| 500 | 211000 | 7'8 |
| 600 | 241000 | 2X4'0 |
| 700 | 273000 | 2X4'0 |
| 800 | 313000 | 2x7'8 |
| 900 | 350000 | 2x7'8 |
| 1000 | 400000 | 2x7'8 |
Módulos opcionales
Hay varios módulos opcionales disponibles bajo demanda como:
Módulo +C: aporte de carbono
Aporte de carbono: Ideal para el tratamiento de aguas residuales en segundas residencias. La adición de carbono como nutriente permite continuar el proceso de depuración y evita la desaparición de las bacterias.
Módulo +D: eliminación de nitrógeno
Eliminación de nitrógeno: Con el módulo para la desnitrificación se cumplen las más altas exigencias de calidad de agua depurada. Los sistemas GRAF logran un valor Ntotal de menos de 25 mg/l. El módulo +D es una modificación del software de la unidad de control.
Módulo +P: eliminación de fosfatos
Eliminación de fosfatos: Los fosfatos contribuyen a la formación y crecimiento de algas. Este módulo asegura la eliminación de fosfatos garantizando la calidad del agua. Para depuradoras que deban verter el agua depurada a ríos o lagos. Aditivo no incluido.
Módulo +B: depósito pulmón
Depósito pulmón: Una depuradora standard y un depósito pulmón se encargan de almacenar los picos de carga de agua residual que la depuradora no pueda tratar, una vez finaliza el pico de carga, el agua almacenada se trata durante los siguientes días, antes de un nuevo pico de carga.
Módulo +O: salida con bomba del agua depurada
Salida con bomba del agua depurada: Para situaciones en que el canal de vertido del agua depurada está a una cota superior respecto a la cota de salida del agua de la depuradora. Se utiliza en casos donde haya diferencia de altura entre la salida de la depuradora y el punto de vertido.
Características de instalación y mantenimiento
La instalación de la KLARO Professional puede realizarse como sistema completo o como reacondicionamiento de depósitos existentes. El kit de instalación de alta tecnología se suministra preensamblado y los componentes electromecánicos se mantienen fuera del depósito.
- Fácil de transportar y desplazar.
- Instalación fácil.
- Sin componentes electromecánicos en el depósito.
- Unidad de control instalada en un armario externo.
- Acceso sencillo para el operario de mantenimiento.
- Kit de instalación desmontable sin herramientas para mantenimiento.
- Funcionamiento con bajo nivel de ruido.
- Detección de cortes del suministro eléctrico sin baterías.
Los productos están diseñados para una larga vida útil. Gracias a la ausencia de mecánica y bombas en las aguas residuales, requieren especialmente poco mantenimiento.
KLARO systems do not mind 6 months of downtime! PIA test confirms: KLARO offers the ideal wastewater treatment plant for vacation homes! In many regions of Europe, there are vacation and second homes that are only used irregularly or for long periods of time. Hasta ahora, los sistemas SBR se consideraban inadecuados para este propósito, pero KLARO demuestra lo contrario con su sistema innovador.
Depuradoras compactas y configuraciones disponibles
Klaro E Professional - 3 Componentes incluye: Depósito Carat S/XL/XXL, Cúpulas Maxi, Cubiertas Mini, Kit depuración Klaro para instalación en interior y 10m de manguera.
| Configuración | Capacidad o dimensiones indicadas |
|---|---|
| KLARO Professional | 13.000 L, 28 HE; L2x2390 x A2190 x H2850-3050 |
| KLARO Professional | 17.000 L, 38 HE; L2x3500 x A2040 x H3035-3235 |
| KLARO Professional | 9.600 L, 22 HE; L2x2280 x A1985 x H2570-2770 |
Depuradora Compacta Klaro Professional 13.000L Ref. G300A90007. Las dimensiones del producto son: anchura 2190 MM, longitud 2x2390 MM, altura 2850-3050 MM y peso 492 KG.
Las depuradoras móviles diseñadas y fabricadas en Alemania priorizando la máxima fiabilidad operativa. Son fáciles de transportar en un contenedor estándar de 6 m, tienen un diseño prefabricado y ampliable, permiten un rápido montaje y desmontaje y ofrecen un bajo consumo eléctrico de 0,87 kWh por cada 1.000 l de agua tratada.
Soluciones móviles en contenedor
Las plantas móviles KLARO Container son plantas móviles de tratamiento de aguas residuales para hasta 1.380 habitantes equivalentes. Se suministran en contenedores marítimos de 10, 20 o 40 pies y ofrecen una solución flexible y sencilla gracias al sistema plug-and-play.
Están indicadas para barracones de trabajadores, barracones mineros, barracones militares, canteras, barracones de leñadores, instalaciones temporales y campamentos de investigación.
- Fácil de transportar.
- Diseño prefabricado y ampliable.
- Rápido montaje y desmontaje.
- Bajo consumo eléctrico.
- Diseñado para 10.000 l diarios, mayor sobre solicitud.
- Conexión en paralelo para volúmenes de aguas residuales mayores.
Datos técnicos del sistema en contenedor
| Característica | Dato |
|---|---|
| Equipamiento | Contenedor de puerta lateral de 6 m |
| Material | Acero |
| Peso | 3180 kg |
| Dimensiones | 6058 mm; 2438 mm; 2591 mm |
| Entrada | DN 110; altura 2600 mm |
| Salida | DN 110; altura 945 mm |
| Tensión de funcionamiento | 400 V, 50 Hz (60 Hz) |
| Corriente nominal | 16 A |
| Rango de temperaturas | -10°C…+35°C |
| Potencia de consumo | 13 kWh/d |
| Caudal de entrada | 15 m³/d mayor sobre solicitud |
| Carga BOD5 | 6 kg/d (60 gBOD5/habit.*d) |
| Tiempo de funcionamiento | 24 h |
| Manejo | Automático |
Calidad del proceso
| Parámetro | Valor |
|---|---|
| SS | < 30 mg/l |
| BOD5 | < 10 mg/l |
| COD | < 120 mg/l |
| NH4-N | < 10 mg/l |
| Ntot | < 20 mg/l |
| P | < 1 mg/l |
| eColi | < 100 cfu/100 ml |
Normativa, certificación y calidad del sistema
El sistema completo cumple con las más novedosas normativas europeas y dispone del certificado CE EN 12566-3. La tecnología se desarrolla, fabrica y prueba en Alemania.
La calidad, la sostenibilidad y la innovación forman parte de los principios de la tecnología KLARO. La investigación continua permite desarrollar sistemas de tratamiento de aguas residuales que cumplen con altos estándares técnicos.
KLARO systems adapt to individual requirements. Modular, expandable and easily adaptable - our solutions offer maximum flexibility and can be perfectly integrated into existing structures.
Selección de la solución adecuada
La elección de una depuradora KLARO Professional depende del número de habitantes equivalentes, el caudal diario, las características de los depósitos disponibles, el espacio de instalación y el destino del agua depurada.
- Para un complejo residencial con depósitos existentes, puede utilizarse un reequipamiento KLARO en depósitos de PRFV.
- Para instalaciones de 4 a 600 PE, KLARO One ofrece una solución pequeña y completamente aireada.
- Para instalaciones sobre el nivel del suelo de hasta 12 PE, KLARO One UP está diseñado como sistema compacto.
- Para caudales de 200 a 1000 HE, KLARO Profesional permite dimensionar soluciones de retrofitting para grandes volúmenes.
- Para instalaciones temporales o ubicaciones móviles, KLARO Container ofrece una solución prefabricada en contenedor.
- Para exigencias adicionales de calidad del agua, pueden incorporarse los módulos +C, +D, +P, +B y +O.
KLARO references worldwide We ensure clear water. - worldwide. Las soluciones están en uso en todo el mundo y permiten tratar de forma sostenible las aguas residuales de familias, complejos residenciales y municipios.
