El sistema de depuración es el corazón de cualquier instalación acuática. Es el sistema más importante de la piscina ya que es el encargado principal de la limpieza y purificación del agua.
Una depuradora de piscina no se limita a una bomba. Es un sistema de filtración en el que cada pieza ocupa una posición concreta dentro del circuito. Para entender cómo funciona una depuradora de piscina debemos conocer sus partes principales y saber identificarla para evitar averías y llevar un correcto mantenimiento de la misma.
Cómo funciona una instalación de depuración de piscina
El funcionamiento básico de una depuradora de piscina es sencillo: el agua pasa a través de un filtro donde las partículas de suciedad quedan atrapadas antes de que una bomba impulse el agua de nuevo al vaso de la piscina.
El esquema de funcionamiento de la depuradora de piscina responde a un recorrido cerrado. El agua pasa desde los puntos de aspiración hasta la bomba, atraviesa el filtro y vuelve al vaso por la impulsión.
La bomba aspira el agua de la piscina a través de los skimmers y el sumidero de fondo. El agua filtrada se devuelve a la piscina a través de las boquillas de retorno.
Si se revisa el esquema de depuradora desde el inicio del circuito, la aspiración se reparte entre dos puntos clave: el skimmer, que recoge los residuos flotantes en su cestillo, y el sumidero de fondo, que toma agua de la parte más profunda. A partir de ahí, la bomba mezcla ambos caudales y los impulsa hacia el filtro. Desde ahí, la salida conduce el caudal hacia las boquillas de retorno, que completan el esquema de depuración y favorecen la mezcla dentro del vaso.
Componentes principales del circuito
Skimmers
Dentro de las partes de una depuradora de piscina, los skimmers de la piscina son un elemento fundamental para la limpieza y depuración del agua de la piscina.
El skimmer recoge los residuos flotantes en su cestillo y conduce el agua hacia el circuito de aspiración. Su función se integra con la del sumidero de fondo para mantener una circulación continua y recoger suciedad situada en diferentes zonas del vaso.
Sumidero de fondo
El sumidero de fondo toma agua de la parte más profunda de la piscina. Su funcionamiento permite completar la aspiración realizada a través de los skimmers.
FONDO: Es la válvula que da servicio a la aspiración a través del sumidero de fondo.
Bomba de piscina
La bomba de la piscina es como el corazón del circuito de depuración de aguas.
Es un componente del equipo de depuración encargado de impulsar el agua de la piscina.
La bomba mezcla los caudales procedentes del skimmer y del sumidero de fondo y los impulsa hacia el filtro. Su función permite que el agua atraviese el sistema de filtración y regrese posteriormente al vaso mediante las boquillas de retorno.
Prefiltro
Antes de entrar en el filtro, el prefiltro retiene hojas y residuos gruesos.
La retención de estos residuos protege los elementos posteriores del circuito y ayuda a conservar un flujo de agua adecuado.
Filtro
Es el elemento encargado de retener las partículas de suciedad que están disueltas en el agua de la piscina.
Es el lugar donde se realiza la limpieza real del agua y donde se alojan los residuos de la piscina.
En función de la modalidad de filtrado así será el mantenimiento y efectividad del sistema de depuración.
Filtros de arena
Los filtros de arena son más eficaces que los de cartucho y se utilizan para filtrar mayores volúmenes de agua.
Están compuestos por un depósito donde se deposita la arena que ocupará la mayor parte del tanque.
Para mantener la eficacia del filtro es necesario realizar un retrolavado periódico, especialmente en los filtros de arena y diatomeas.
Filtros de cartucho
Los filtros de cartucho son utilizados principalmente en piscinas de pequeño tamaño o en piscinas desmontables.
Su capacidad de limpieza es menor que los filtros con medios como la arena o el vidrio, pero al tratarse de volúmenes pequeños de agua, su funcionamiento y resultados son más que suficientes para contar con un agua limpia.
| Tipo de filtro | Uso y características |
|---|---|
| Filtro de arena | Se utiliza para filtrar mayores volúmenes de agua y está compuesto por un depósito donde se deposita la arena. |
| Filtro de cartucho | Se utiliza principalmente en piscinas de pequeño tamaño o en piscinas desmontables. |
Boquillas de retorno
Las boquillas de retorno devuelven el agua tratada al vaso.
El agua filtrada se devuelve a la piscina a través de las boquillas de retorno. Desde ahí, la salida conduce el caudal hacia las boquillas de retorno, que completan el esquema de depuración y favorecen la mezcla dentro del vaso.
El inyector de cloro, igual que un clorador salino, va después del filtro y antes de las boquillas de retorno.
Cuadro eléctrico
Terminando de citar todas las partes de una depuradora de piscina, el cuadro eléctrico dispone del encendido/apagado del sistema y opciones de programación horaria para el filtrado del agua.
La programación horaria permite establecer los periodos de funcionamiento de la depuradora y mantener una circulación regular del agua.
Válvula selectora de seis vías
La válvula selectora de la piscina se encarga de dirigir el agua en diferentes sentidos dependiendo de la tarea que vayamos a llevar a cabo en la piscina.
Es un componente del equipo de depuración que conecta el filtro con la bomba de agua, la conducción de desagüe y la conducción de salida de agua a la piscina.
Es el dispositivo encargado de seleccionar la función que debe realizar el equipo de depuración en ese determinado momento, derivando el agua en un sentido u otro a través de las distintas conducciones, su accionamiento puede ser manual o automático.
La válvula selectora de seis vías reúne las funciones básicas del equipo.
Conviene revisar antes de cada cambio de posición que la bomba esté parada.
Funciones de las válvulas y conducciones
- FONDO: Es la válvula que da servicio a la aspiración a través del sumidero de fondo.
- SKIMMER: Es la válvula que da servicio a la aspiración a través del skimmer.
- LIMPIAFONDO: Es la válvula que da servicio a la aspiración a través del sumidero de fondo.
- DESAGÜE: Es la válvula que permite la salida del agua de la piscina hacia la arqueta de desagüe.
- IMPULSIÓN / BY-PASS: El By-pass es un conjunto de 3 válvulas que debe tener la instalación cuando la depuradora está equipada con un equipo de cloración salina, su función consiste en derivar el agua a través del electrodo del clorador salino o evitarlo cerrando el paso al mismo.
En las instalaciones que carecen de equipo de cloración salina únicamente existirá una válvula en la conducción de impulsión que permitirá el retorno del agua a la piscina.
Posición de circulación
Circulación: esta posición mantiene el agua en movimiento, pero sin pasar por el filtro de arena.
La diferencia está en el recorrido del agua.
Lavado del filtro
Después del trabajo normal de filtración, la válvula selectora suele pasar a «Lavar» cuando el filtro empieza a cargarse.
Conviene revisar antes de actuar el manómetro del filtro: cuando entra en la zona roja, el lecho filtrante está colmatado y el lavado ya no debe aplazarse.

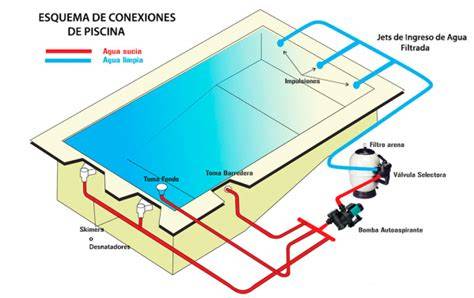

Esquema de instalación de la depuradora
El esquema instalación depuradora piscina debe respetar una secuencia clara de trabajo.
En una instalación depuradora piscina, la lógica hidráulica es la misma. El skimmer y el sumidero de fondo llevan el agua hasta la bomba.
El esquema de una depuradora de piscina es un circuito cerrado.
- El skimmer y el sumidero de fondo aspiran el agua del vaso.
- El agua pasa por el prefiltro, que retiene hojas y residuos gruesos.
- La bomba impulsa el agua hacia el filtro.
- El filtro retiene las partículas de suciedad.
- La válvula selectora dirige el agua según la función seleccionada.
- El agua tratada vuelve al vaso a través de las boquillas de retorno.
Diámetro habitual de las tuberías
Para la instalación de la depuradora, el PVC PN10/16 de 50 mm es la medida habitual en piscinas domésticas enterradas.
La instalación debe mantener una conexión ordenada entre los puntos de aspiración, la bomba, el filtro, la válvula selectora, las conducciones de desagüe y las boquillas de retorno.

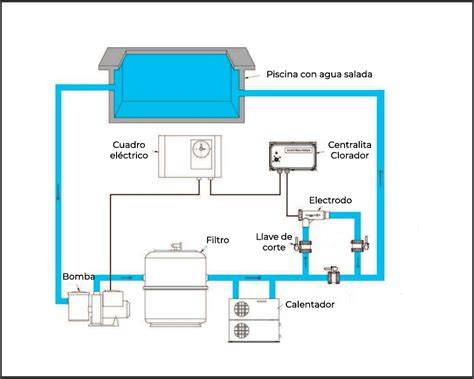

Cloración salina e inyector de cloro
El By-pass es un conjunto de 3 válvulas que debe tener la instalación cuando la depuradora está equipada con un equipo de cloración salina.
Su función consiste en derivar el agua a través del electrodo del clorador salino o evitarlo cerrando el paso al mismo.
El inyector cloro piscina debe ir después del filtro y antes de las boquillas de retorno.
Si se coloca antes del filtro, la suciedad alcanza los electrodos o el punto de inyección y reduce la eficacia del sistema.
El inyector de cloro, igual que un clorador salino, va después del filtro y antes de las boquillas de retorno.
Factores que determinan la capacidad de depuración
- Tamaño y tipo de piscina. A mayores dimensiones, la depuradora tendrá que ser más potente.
- Cantidad de usuarios. Cuantas más personas, más suciedad se generará y será necesario un mayor tiempo de filtrado.
- Tipo de suciedad en el agua.
- Condiciones climáticas.
- Mantenimiento adecuado de la depuradora. Una depuradora sucia o mal mantenida no funcionará correctamente.
Una piscina limpia no solo mejora la experiencia de baño, sino que también previene problemas de salud.
Mantenimiento de la instalación
El mantenimiento regular de la depuradora garantiza un funcionamiento óptimo.
Para mantener la eficacia del filtro es necesario realizar un retrolavado periódico, especialmente en los filtros de arena y diatomeas.
La limpieza del prefiltro, la revisión del filtro, el control del manómetro y la comprobación de las conducciones forman parte de las tareas necesarias para conservar el sistema en buenas condiciones.
Averías y problemas habituales
Obstrucciones en el filtro
Si el filtro está sucio u obstruido, puede causar una reducción en el flujo de agua.
Cuando el manómetro del filtro entra en la zona roja, el lecho filtrante está colmatado y el lavado ya no debe aplazarse.
Fugas en las tuberías
Fugas en el sistema de tuberías: las fugas pueden ocurrir en las conexiones o en las mismas tuberías.
Una revisión de las conexiones y de las tuberías permite localizar pérdidas que pueden afectar a la circulación y al rendimiento general de la instalación.
Los profesionales expertos siempre sabrán solucionar los problemas que suelen afectar al buen funcionamiento de una depuradora de piscina.
Como limpiar FILTRO de arena DEPURADORA PISCINA
