Quien desea dimensionar correctamente un filtro de arena para piscina puede evitar más adelante precisamente los problemas que resultan caros y molestos durante el funcionamiento: agua turbia, alto consumo eléctrico, lavados a contracorriente frecuentes y un sistema que funciona constantemente al límite o que se compró innecesariamente demasiado grande.
Lo decisivo no es un único valor, sino la interacción entre el volumen de la piscina, el tiempo de recirculación, el depósito del filtro, el rendimiento de la bomba y las pérdidas reales de presión en la tubería.
Por qué el dimensionamiento decide la calidad del agua
En las instalaciones de piscina, la técnica de filtración se elige a menudo según el lema «cuanto más, mejor».
Al principio esto parece razonable, pero en la práctica suele provocar combinaciones mal ajustadas.
Una bomba demasiado potente en un depósito de filtro demasiado pequeño empuja el agua demasiado rápido a través del lecho filtrante.
Como consecuencia, disminuye el rendimiento de filtración, las partículas finas en suspensión permanecen en la piscina y el filtro se desgasta con mayor rapidez.
El caso contrario es igual de problemático.
Si el sistema está dimensionado demasiado pequeño, el agua de la piscina no se recircula con la suficiente rapidez.
Especialmente con temperaturas cálidas, alta carga de baño o fuerte radiación solar, la calidad del agua se deteriora mucho más rápido.
Por tanto, el sistema de filtración no debe ser lo más grande posible, sino estar correctamente adaptado.
El filtro como parte esencial del sistema de filtración
Dentro de los esquemas de principio del funcionamiento de las piscinas está el ciclo de depuración y renovación del agua mediante filtrado.
El filtro es un elemento fundamental del sistema de filtración de la piscina y, por eso, hay que elegirlo con conocimiento de causa.
Hay que optar por uno adecuado al tamaño de la instalación de tu piscina.
Además, resulta clave para que puedas disfrutar del baño en las condiciones adecuadas de salubridad e higiene.
El filtro permite limpiar el agua de toda la acumulación de las impurezas.
El agua está sometida a una contaminación constante por diversos factores externos.
Esta contaminación proviene principalmente de microorganismos que hay en el aire y también los que desprenden las personas que se bañan.
Además, el incremento de temperaturas que se dan en verano facilita la formación de nuevas vidas.
Tipos de filtros para piscinas
Actualmente, en el mercado hay disponibles diferentes tipos, tales como el de arena, que es uno los más habituales.

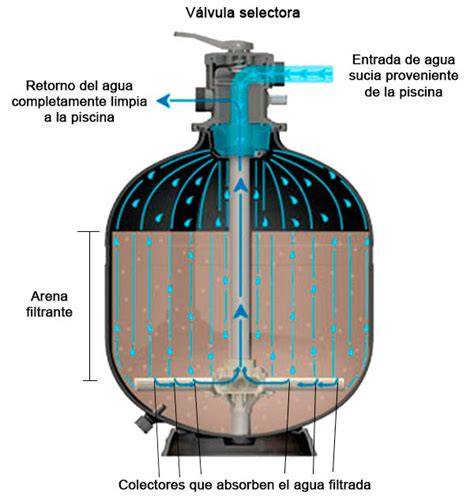

Filtros de arena
Los filtros de arenas son los más utilizaos en la actualidad debido a su relación coste y nivel de mantenimiento.
Como su nombre indica, el agua se filtra a través de arena prensada, impidiendo que las impurezas vuelvan a la piscina en el ciclo de recirculación.
Filtro modelo Berlin de Astralpool.
Filtros de cartucho
También existen los filtros de cartucho, que vienen con piezas reemplazables y que son ideales para las piscinas desmontables.
Los filtros de cartucho están pensados para ser elementos intercambiables, al igual que hacemos con una aspiradora.
Se requiere una mayor atención al mantenimiento y limpieza, ya que es necesario la limpieza de los mismos de forma semanal y su reemplazo de forma anual.
Filtro Cilíndrico de cartucho de Astralpool.
Otros medios de filtración
Es una filtración de alto coste, pero a su vez muy eficaz utilizando microorganismos fosilizados como agentes de filtración.
Si se utiliza arena de cuarzo, arena filtrante con granulometría graduada o vidrio filtrante, esto influye en la filtración fina y en el comportamiento durante el lavado a contracorriente.
Arena Silex.
Zeolita.
Vidrio filtrante.
Respetuoso con el medio ambiente fabricado a partir de vidrio reciclado con rendimiento superiores a los de arena de Silex o Zeolita.
Para el dimensionamiento, sin embargo, el medio no sustituye al tamaño correcto del depósito del filtro.
El vidrio filtrante puede mejorar la filtración, pero aun así no convierte un depósito demasiado pequeño en un sistema bien diseñado.
Datos necesarios para dimensionar el filtro de arena
Por supuesto, para saber el tamaño del filtro que necesitarás tienes que conocer el tamaño de la piscina, los metros cúbicos que tiene y el tipo de mantenimiento que vas a realizar.
La elección del filtro debe hacerse bajo un criterio estricto y simplificado.
La base de partida es siempre el volumen de la piscina en metros cúbicos.
La superficie y el volumen del vaso de la piscina: mide las dimensiones de tu piscina.
El tamaño del filtro debe estar relacionado con el tamaño de la piscina y con el volumen de agua, pero también con la potencia de la bomba.
El caudal de filtración: este caudal corresponde a la cantidad de agua que debe ser bombeada por el filtro en un minuto.
Conocido el caudal, debemos suponer la velocidad de filtración que soportan los filtros.
Cómo calcular el volumen de la piscina
Piscina rectangular
En el caso de una piscina rectangular, multiplica la longitud por la anchura y obtendrás la superficie.
Sabiendo el volumen del agua o sus medidas exactas, se podrá calcular la capacidad de la piscina y saber el tamaño adecuado para su instalación.
Una piscina rectangular de 8 m de largo, 4 m de ancho y 1,5 m de profundidad media del agua tiene, por ejemplo, un contenido de agua de 48 m3.
Piscina redonda o con diferentes profundidades
En piscinas redondas o piscinas con zona poco profunda y zona profunda, el cálculo debe realizarse con la precisión correspondiente.
Cómo calcular el caudal de filtración
Para calcular el caudal de filtración, dividel el volumen máximo de la piscina por el tiempo de filtración deseado (en general cuatro horas).
A partir de ahí se obtiene el rendimiento de recirculación necesario.
En el ámbito de las piscinas privadas se considera un valor práctico útil que toda el agua de la piscina se recircule aproximadamente dos o tres veces al día.
Además, a menudo se calcula con un tiempo de recirculación de unas 6 a 8 horas por cada ciclo completo del volumen de agua de la piscina.
Qué cifra resulta adecuada depende del uso, la temperatura, el tratamiento del agua y el equipamiento técnico.
Una piscina privada de uso normal con un contenido de 48 m3 y un tiempo de recirculación previsto de 8 horas necesita, por cálculo, un caudal de 6 m3 por hora.
Sin embargo, esto no equivale automáticamente al tamaño de bomba que debería comprarse.
Este valor es inicialmente solo la cantidad mínima teórica.
| Dato | Ejemplo |
|---|---|
| Volumen de la piscina | 48 m3 |
| Tiempo de recirculación previsto | 8 horas |
| Caudal calculado | 6 m3 por hora |
Ejemplo práctico de cálculo
Ejemplo: una piscina con 30 m3 de agua debe recircularse una vez en 6 horas.
Por cálculo se necesitan 5 m3/h.
Con pérdidas típicas en la tubería y una instalación normal, suele ser razonable diseñar el sistema por encima de este valor.
Al mismo tiempo, el depósito debe elegirse de modo que este caudal no provoque una velocidad de filtración demasiado alta.
La relación entre la bomba y el filtro
El rendimiento de la bomba no debe considerarse de forma aislada.
Muchas compras erróneas se producen porque solo se observa el dato de la bomba en m3/h.
Este rendimiento suele indicarse en condiciones ideales.
Sin embargo, en el funcionamiento real se añaden la altura de aspiración, las longitudes de tubería, los codos, las válvulas, los absorbedores solares, la bomba de calor o la resistencia del filtro.
Como resultado, el caudal real disminuye.
Precisamente por eso, la bomba no solo debe adaptarse al volumen de la piscina, sino al sistema completo.
Quien tenga recorridos largos de tubería, tuberías de 50 mm con varios cambios de dirección o consumidores adicionales en el circuito necesita reservas.
Quien utilice una instalación técnica compacta directamente junto a la piscina puede arreglárselas con un margen menor.
En la práctica, el caudal necesario suele fijarse ligeramente por encima del valor mínimo calculado.
De una necesidad teórica de 6 m3/h se pasa, por ejemplo, a un dimensionamiento real de 7 a 8 m3/h, para que el sistema no trabaje constantemente en el límite inferior.
Cómo elegir el caudal admisible del filtro
Elegir un filtro apropiado: se recomienda elegir un filtro cuyo caudal admisible sea ligeramente superior al de la bomba.
Si el caudal de la bomba es demasiado elevado, el agua pasará demasiado rápido a través del filtro y esto lo hará menos eficaz.
Si se da que el filtro es más pequeño que la propia bomba, ocurre que transportará más cantidad de agua de la que se puede filtrar.
Por este motivo, es probable que pase agua por el filtro que no ha sido filtrada o que no ha pasado por el proceso correctamente.
Por tanto, el agua que la bomba vierta de nuevo no estará limpia o todo lo limpia que debiera.
Importancia del depósito del filtro
El depósito del filtro es al menos tan importante como la bomba.
Un buen filtro de arena no consiste simplemente en «cualquier bomba más un depósito».
El depósito del filtro debe ser lo suficientemente grande para que el agua circule a través del medio filtrante con una velocidad de filtración adecuada.
Si el depósito es demasiado pequeño, aumenta la velocidad de flujo en el lecho filtrante y la separación de partículas finas empeora.
En piscinas privadas, por tanto, no es tan decisivo el caudal máximo indicado en la caja, sino la correcta coordinación entre el rendimiento de la bomba y el diámetro del depósito del filtro.
Como orientación aproximada: las piscinas elevadas pequeñas suelen funcionar con depósitos compactos, mientras que las piscinas familiares enterradas normalmente requieren recipientes filtrantes considerablemente más grandes.
En piscinas de unos 40 a 50 m3, los sistemas con depósitos demasiado pequeños son muy a menudo la causa de valores de agua permanentemente mediocres.
Quien desee una calidad del agua estable a largo plazo debería, en caso de duda, elegir más bien el depósito de filtro más grande y ajustar la bomba adecuadamente a él, y no al revés.
Un lecho filtrante más grande trabaja de forma más tranquila, filtra más fino y normalmente también prolonga los intervalos entre los lavados a contracorriente.
Orientación según el volumen de la piscina
A modo de ejemplo práctico, si la capacidad de la piscina oscila entre unos 20 y 50 metros cúbicos, recomendamos una bomba de unos 0,5 cv y un filtro de entre 350 y 560 mm de diámetro.
Esta referencia debe interpretarse junto con el tiempo de recirculación, las pérdidas de presión y las características de la instalación.
| Capacidad de la piscina | Bomba recomendada | Diámetro del filtro |
|---|---|---|
| 20 y 50 metros cúbicos | unos 0,5 cv | entre 350 y 560 mm |
Dimensionamiento según el tipo de piscina
No todas las piscinas plantean las mismas exigencias.
Una pequeña piscina de pared de acero con funcionamiento estacional debe evaluarse de forma distinta a una piscina familiar fija y enterrada con uso regular.
En piscinas más pequeñas puede ser suficiente un sistema compacto si el volumen de la piscina, la longitud de las tuberías y el uso se mantienen moderados.
En piscinas privadas medianas y grandes, en cambio, el sistema debería diseñarse con reservas para el funcionamiento en verano, la cloración de choque, una mayor carga de baño y la filtración fina.
Quien tenga niños, invitados frecuentes o una ubicación muy soleada rara vez obtiene buenos resultados con un sistema de filtración calculado demasiado justo.
En aplicaciones semiprofesionales o con un uso especialmente intensivo se aplican de todos modos requisitos más estrictos.
Allí, el dimensionamiento habitual para uso doméstico a menudo no es suficiente, porque el movimiento del agua, los tiempos de funcionamiento y la carga son considerablemente mayores.
Influencia de las tuberías y las pérdidas de presión
También se subestima a menudo la tubería.
Una buena bomba sirve de poco si diámetros de tubería demasiado pequeños o muchos ángulos estrechos frenan fuertemente el caudal.
Especialmente en una nueva instalación o una renovación, merece la pena considerar la hidráulica como un sistema completo.
Qué cifra resulta adecuada depende del uso, la temperatura, el tratamiento del agua y el equipamiento técnico.
Cuanto más compleja sea la tubería, menos sentido tiene comprar únicamente según el valor de catálogo de la bomba.
En instalaciones sencillas puede bastar con un margen moderado.
En sistemas técnicamente más desarrollados hay que mirar con más detalle.
Errores frecuentes al dimensionar
Elegir únicamente por el precio
Un error frecuente es orientarse por kits completos baratos sin relación con el volumen real de la piscina.
Estos kits funcionan a menudo de forma aceptable en piscinas pequeñas, pero alcanzan rápidamente sus límites en piscinas más grandes.
El agua se mueve, pero no se filtra con la suficiente limpieza.
Instalar una bomba demasiado potente
Igualmente problemática es la sobredimensión pura.
Una bomba demasiado grande no mejora automáticamente la calidad del agua.
Puede sobrecargar hidráulicamente el depósito, consumir más electricidad y hacer que los lavados a contracorriente sean innecesariamente intensos.
Si el caudal de la bomba es demasiado elevado, el agua pasará demasiado rápido a través del filtro y esto lo hará menos eficaz.
Elegir un filtro demasiado pequeño
Si el sistema está dimensionado demasiado pequeño, el agua de la piscina no se recircula con la suficiente rapidez.
Si el depósito es demasiado pequeño, aumenta la velocidad de flujo en el lecho filtrante y la separación de partículas finas empeora.
Ignorar los componentes adicionales
Quien además utilice una bomba de calor o calefacción solar debería coordinar entre sí los caudales de todos los componentes.
En el funcionamiento real se añaden la altura de aspiración, las longitudes de tubería, los codos, las válvulas, los absorbedores solares, la bomba de calor o la resistencia del filtro.
Regulación de velocidad de la bomba
Una bomba de velocidad variable puede hacer que el dimensionamiento sea más flexible.
En modo de filtración funciona ahorrando energía a menor potencia, mientras que durante el lavado a contracorriente o la limpieza con aspirador funciona brevemente a mayor potencia.
Esto resulta especialmente interesante cuando se desean largos tiempos de funcionamiento o cuando el consumo eléctrico desempeña un papel importante.
Pero también aquí es importante: la regulabilidad no sustituye al dimensionamiento básico correcto del depósito y de la hidráulica.
Mejora el funcionamiento cuando la base es correcta.
Funcionamiento diario y lavado a contracorriente
Un filtro de arena bien dimensionado no solo funciona sobre el papel, sino también en el día a día.
Esto incluye que el tiempo diario de funcionamiento se adapte al tratamiento del agua.
Quien dimensiona su sistema demasiado justo tiene que filtrar a menudo durante más tiempo, compensar más con productos químicos o intervenir manualmente con mayor frecuencia.
Esto puede anular rápidamente la supuesta ventaja de precio.
Es razonable una configuración en la que el sistema funcione en el uso normal de verano sin estrés permanente.
Esto incluye condiciones de presión estables, un comportamiento limpio durante el lavado a contracorriente y reservas suficientes para fases cálidas.
CÓMO CAMBIAR O LAVAR LA ARENA DEL FILTRO | CÓMO REPARAR EL FILTRO
Proceso práctico de selección
Para la selección suelen bastar cuatro pasos.
- Primero se determina con precisión el volumen de la piscina.
- Después se establece en cuánto tiempo debe realizarse una recirculación completa del agua de la piscina.
- A continuación se calcula el rendimiento teórico de recirculación, es decir, el volumen de la piscina dividido por el tiempo de recirculación.
- En el último paso se tienen en cuenta las condiciones reales de la instalación.
En piscinas exteriores privadas, un intervalo de 6 a 8 horas es realista.
Entre ellas se incluyen longitudes de tubería, elementos incorporados, diferencias de nivel y técnica adicional.
Cuanto más compleja sea la tubería, menos sentido tiene comprar únicamente según el valor de catálogo de la bomba.
En instalaciones sencillas puede bastar con un margen moderado.
En sistemas técnicamente más desarrollados hay que mirar con más detalle.
Qué comprobar antes de comprar
Antes de elegir, no debería comparar solo litros y rendimiento, sino responder claramente a tres preguntas: ¿cuál es el volumen real de la piscina, qué tiempo de recirculación real tiene sentido para su uso y qué pérdidas de presión se producen en su tubería?
Solo a partir de ello resulta un sistema de filtración que convence en funcionamiento.
Si duda entre dos tamaños, la combinación mejor ajustada de un depósito más grande y una bomba adecuada suele ser la solución más sostenible que un depósito pequeño con una bomba demasiado potente.
En definitiva, para elegir el tamaño de filtro para piscina óptimo es necesario que te informes previamente, que calcules las medidas y que te dejes asesorar por expertos en la materia.
