Un filtro de malla para agua está formado por una carcasa, un cartucho filtrante perforado y una malla que retiene las partículas sólidas suspendidas mientras el agua atraviesa el elemento filtrante. Su función principal es proteger tuberías, válvulas, bombas, goteros, aspersores, microaspersores y nebulizadores frente a obstrucciones y desgaste.
La elección del filtro depende de la calidad del agua, el caudal, la presión, el tipo de emisor y la cantidad y naturaleza de las partículas presentes. Los filtros de malla son especialmente adecuados para aguas con contaminantes inorgánicos, como arenas de distintas clases, y moderadas cantidades de contaminantes orgánicos.

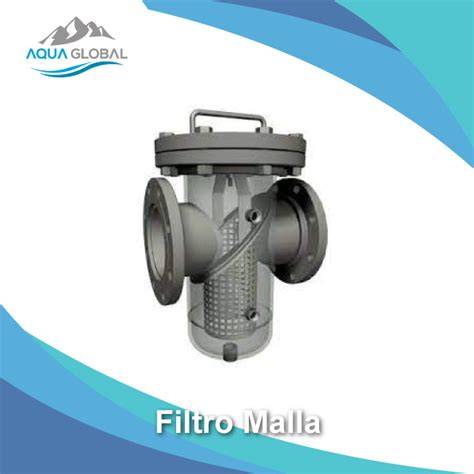

Esquema básico de un filtro de malla
Los filtros de malla constan de una carcasa generalmente metálica, de forma cilíndrica que aloja en su interior al elemento filtrante. El elemento filtrante está conformado por un soporte perforado metálico o plástico recubierto por una malla.
En algunos casos el elemento filtrante es doble, empleándose como soporte dos cilindros concéntricos. La malla puede ser de nylon pero preferentemente se usa de acero inoxidable.
| Parte del filtro | Función |
|---|---|
| Carcasa | Aloja el cartucho filtrante y soporta la presión de trabajo. |
| Cartucho filtrante | Sostiene la malla y proporciona la superficie de filtración. |
| Malla | Retiene partículas e impurezas según el tamaño de sus huecos. |
| Entrada y salida | Permiten incorporar el filtro directamente a la conducción. |
| Válvula de drenaje | Permite vaciar el agua del interior antes de retirar el cartucho. |
| Tapa y juntas | Cierran el cuerpo del filtro y ayudan a mantener la estanqueidad. |
Cómo funciona un filtro de malla
La filtración física a través de filtros de malla se lleva a cabo por retención de los sólidos en suspensión del agua entre los huecos de la misma. La malla actúa como un colador que permite el paso de los sólidos de menor tamaño que su hueco y la retención de los de mayor tamaño del mismo.
Este modelo de filtro para riego cuenta con un cartucho circular recubierto con una malla muy fina, el cual puede ser de hilos de acero inoxidable o de plástico. Dependiendo del modelo, en la mayoría de los filtros de malla, el agua fluye de adentro hacia afuera del cartucho, lo que permite filtrar y eliminar las impurezas.
En contraste, en los filtros de discos, el agua circula en sentido contrario. La dirección de flujo debe respetar la indicada por el fabricante; instalar el filtro al revés puede reducir la eficiencia de retención, aumentar la pérdida de carga y complicar la limpieza o expulsión de residuos.
Secuencia de funcionamiento
- El agua entra en la carcasa del filtro.
- El flujo atraviesa la superficie de la malla.
- Las partículas mayores que los huecos quedan retenidas.
- El agua filtrada continúa hacia la red de riego o el proceso de tratamiento.
- Los sólidos acumulados se eliminan mediante limpieza manual o autolimpieza, según el modelo.
Elemento filtrante: malla, soporte y micraje
Elemento de filtración: Malla metálica o sintética, con materiales resistentes a la corrosión, que retiene partículas e impurezas del agua según su grado de micraje.
El grado de filtración del filtro de malla varía según el modelo y la aplicación, generalmente entre 10 y 1000 micras. Los filtros de malla metálicos descritos incorporan malla de inox. de 120mesh sobre soporte PVC.
Los cartuchos filtrantes pueden fabricarse con distintos materiales y luces de paso. Los filtros manuales LAMA, constan de un cartucho filtrante de malla con una estructura tubular de PVC y malla de acero inoxidable, siendo en poliamida para filtros automáticos.
Si es de poliamida, cartucho+malla se obtienen directamente de la inyección, mientras que si es de PVC, la superficie del cartucho se taladrada en nuestro centro de mecanizado CNC. El trazado de los taladros está geométricamente estudiado para aprovechar al máximo toda la superficie del cartucho filtrante, consiguiendo un porcentaje de hueco bastante elevado.
LAMA fabrica cartuchos filtrantes de malla con distintas luces de paso; desde 3 mm hasta 0,02 mm para los filtros manuales (siendo 0,130 mm la suministrada de serie), y desde 1,5 mm hasta 0,02 mm para los filtros automáticos (siendo 0,190 mm la suministrada de serie)
Mesh y micras: cómo interpretar el grado de filtración
Existe cierta tendencia errónea en nombrar la capacidad filtrante de una malla, haciendo alusión al número de hilos por unidad de longitud, omitiendo el grueso del mismo, con lo que no se valoran las dimensiones del hueco responsable de retener los sólidos suspendidos en el agua.
Es muy común oír hablar de las características de una malla expresando su valor en Mesh, mientras que LAMA recalca la importancia de nombrarla en función de las dimensiones de sus huecos en micrómetros.
Cuanto más bajo es el valor de una malla expresada en Mesh mayor es su hueco filtrante y a la inversa. Por este motivo, el número de Mesh no debe interpretarse de forma aislada cuando se selecciona un filtro para una instalación concreta.
| Parámetro | Qué indica |
|---|---|
| Mesh | Número de hilos por unidad de longitud. |
| Micras | Dimensión del hueco filtrante. |
| Hueco mayor | Retiene partículas más grandes y permite mayor paso. |
| Hueco menor | Retiene partículas más pequeñas y puede aumentar la pérdida de carga. |
Relación entre la malla y el tamaño del emisor
El tamaño del orificio de malla debe ser de 1/10 del tamaño del mínimo paso del agua para goteo y del orden de 1/5 para microaspersores. Ello es debido a que una vez que las partículas hallan pasado la malla, se puedan aglutinar y puedan obstruir el emisor.
La selección del grado de filtración debe relacionarse con el paso más pequeño del emisor y no únicamente con el diámetro de la tubería. Un filtro demasiado abierto puede dejar pasar partículas capaces de obstruir los emisores, mientras que uno excesivamente fino puede cargarse con rapidez y provocar una pérdida de carga elevada.
Aplicaciones del filtro de malla para agua
El filtro de malla esta especialmente diseñado para ser utilizados en aguas de riego con baja carga de materiales en suspensión y partículas de tamaño grande. Tienen la capacidad de retener partículas de origen mineral, ya que su diseño permite capturar sedimentos sólidos y granulares.
Los filtros de malla se utilizan principalmente para filtrar aguas con contaminantes inorgánicos como arenas de distintas clases y moderadas cantidades de contaminantes orgánicos. Se utilizan en los sistemas de riego localizado como filtros secundarios.
- Después de los filtros de arena que retienen gran cantidad de materias orgánicas en caso de aguas superficiales.
- Después de un hidrociclón que retiene las partículas más pesadas que el agua cuando el agua es subterránea.
- Como filtros únicos en caso de aguas muy limpias.
- Con posterioridad a la inyección de fertilizantes para impedir que pasen al sistema impurezas y fertilizante no disuelto.
Sin embargo, su eficiencia se reduce con partículas de origen orgánico de estructura más fibrosas, las cuales pueden llegar atravesar los orificios de la malla. Cuando el agua contiene una mezcla importante de partículas gruesas, finas y materia orgánica, puede ser necesario combinar varias etapas de filtración.
Filtro de malla como parte del sistema de riego
El filtro es uno de los elementos más importantes de un sistema de riego, sobre todo si se trabaja con aguas reutilizadas, ya que su finalidad es proteger a todos los elementos del sistema de riego de posibles obstrucciones. La elección entre filtro de malla o anillas dependerá de la calidad del agua y el tipo de emisor de riego.
Todos los sistemas de riego requieren un sistema de filtrado para garantizar su eficiencia, durabilidad y funcionalidad. Esto asegura que cada planta en tu cultivo reciba la misma cantidad de agua y fertilizantes, promoviendo un crecimiento uniforme y una mejor calidad, gracias a que se evitan obstrucciones y una reducción en el caudal.
- Prevención de taponamientos: Evita la obstrucción de líneas de riego, goteros, aspersores, microaspersores, nebulizadores, entre otros, al retener partículas sólidas como arena, materia orgánica y toda clase de sedimentos.
- Ofrece protección: Al bloquear el paso de impurezas abrasivas, se previenen daños en el sistema de bombeo, válvulas, electroválvulas y demás componentes del sistema de riego.
- Optimiza el rendimiento del sistema: Al mantener los emisores libres de partículas que puedan obstruirlos, se preserva la eficiencia del sistema, garantizando que el agua y los fertilizantes lleguen de manera adecuada y uniforme a cada planta.
- Reducción de costos de mantenimiento: Los filtros protegen cada componente del sistema de riego, prolongando su vida útil.
Tipos de filtros de malla
Los filtros de malla los puedes encontrar en versiones autolimpiantes y manuales, adaptándose a cualquier desafío de filtración. Tanto en los filtros de anillas como en los de malla podemos encontrar dos tipos:

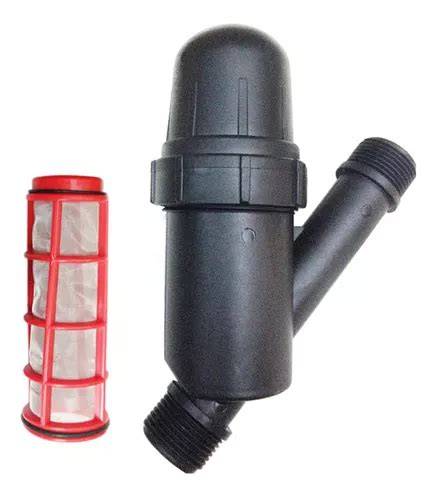

Filtros de malla manuales
Los filtros de malla manuales son ideales para aplicaciones con bajos niveles de sólidos, requieren una limpieza periódica manual para mantener un flujo de agua óptimo. Para su limpieza se debe desmontar el filtro y limpiarlo manualmente.
Su diseño compacto y ligero permite una instalación rápida y sencilla. En comparación con otro tipo de filtros su costo es bajo, lo que lo vuelve en una alternativa para sistemas caseros o pequeños y con bajo presupuesto.
De mantenimiento sencillo, solo se retira del cartucho y con ayuda de un cepillo se lava rápidamente. Presentan una mayor efectividad en aguas de riego con impurezas de tamaño medio o grande y con bajo contenido de sedimentos finos.
Filtros de malla autolimpiantes
Los filtros de malla autolimpiantes ofrecen una filtración continua y autolimpiante, optimizando el rendimiento del sistema sin interrupciones ni mantenimiento manual. La limpieza de los mismos se realiza normalmente por diferencia de presiones de manera automática.
La tecnología de mallas combina el lavado focalizado con automatización para ofrecer una limpieza del 100% del área de la malla. El éxito de esta tecnología ha posicionado a STF Filters como líder mundial en el suministro de soluciones de filtración de agua.
La autolimpieza es un proceso automático que elimina las impurezas retenidas sin interrumpir el flujo de agua, utilizando un sistema de succión o contralavado.
Cuándo elegir un sistema manual o automático
La elección de equipos manuales ó automáticos depende de factores muy diversos. Cuando la cantidad de materia en suspensión del agua a filtrar es tal que se requiere limpiar el filtro antes de terminar un turno de riego se aconseja la instalación de un sistema automático.
En sistemas de riego con grandes caudales donde se requiere instalar un gran número de filtros y la limpieza manual se hace muy laboriosa es recomendable la instalación de filtros automáticos. La inversión inicial es un factor a tenerse en cuenta ya que los equipos automáticos tienen un valor superior a los manuales.
Para grandes instalaciones de riego la filtración con lavado automático es la mejor opción.
Esquema de instalación en línea
El filtro manual de malla MS es una solución práctica y eficiente para la protección de instalaciones agrícolas, industriales y de tratamiento de agua. Diseñado para operar de forma sencilla, destaca por su estructura compacta y resistente, que permite una instalación directa en línea sin requerir adaptaciones complejas.
En línea: Instalación sencilla directamente sobre la conducción, sin necesidad de estructuras adicionales. Su estructura ligera y su instalación en línea lo convierten en una opción ideal para sistemas con espacio reducido.
- Fuente de agua o tubería de alimentación.
- Conducción de entrada al filtro.
- Carcasa del filtro con el cartucho de malla.
- Válvula de drenaje para vaciar el interior.
- Conducción de salida hacia la red protegida.
- Emisores o equipos posteriores que reciben el agua filtrada.
La instalación debe respetar la dirección de flujo indicada por el fabricante y debe permitir el acceso a la tapa, al cartucho y a la válvula de drenaje. También conviene dejar espacio suficiente para extraer el elemento filtrante sin desmontar innecesariamente la conducción.
Características constructivas del filtro manual de malla
El filtro manual de malla MS es una solución práctica y eficiente para la protección de instalaciones agrícolas, industriales y de tratamiento de agua. Diseñado para operar de forma sencilla, destaca por su estructura compacta y resistente, que permite una instalación directa en línea sin requerir adaptaciones complejas.
Está construido con materiales duraderos como acero inoxidable en la malla y la tapa, y poliamida reforzada en el cuerpo, garantizando una excelente resistencia a la corrosión y condiciones adversas. La limpieza del cartucho se realiza manualmente, lo que permite inspecciones rápidas y sin necesidad de herramientas especiales.
| Característica | Dato |
|---|---|
| Conexiones | 2”, 3”, 4” y 6” |
| Superficie de filtración | Hasta 3160 cm² |
| Caudal | Hasta 100 m³/h |
| Presión máxima | 10 bar |
| Temperatura máxima | 60 °C |
| Rango de pH | Entre 4 y 11 |
Su diseño simple y funcional lo convierte en una opción ideal para sistemas que requieren una solución de filtración fiable, de fácil uso y bajo mantenimiento, sin comprometer el rendimiento.
Filtros de malla metálicos: estructura y especificaciones
Los filtros de malla están diseñados para retener partículas inorgánicas, todos ellos llevan malla de inox. de 120mesh. sobre soporte pvc. Están fabricados con lamina de acero galvanizada (st-37-2 DIN 17100) inoxidable AISI 316.
Llevan un tratamiento de chorro de arena en superficie y un tratamiento quimico (acido de desoxidación y fosfatado) Finalmente son acabados, interior y exteriormente, con pintura en polvo de poliéster aplicado con pistola pulverizadora.
Características técnicas
- Presión máxima de 10 kg/cm2.
- Con cartucho de malla de 120 mesh o con cartucho de discos de 130 mesh.
- Con posibilidad de pedir malla interior o exterior.
- Carcasa metálica: Tubo en acero al carbono según normativa.
- Cartucho filtrante: En PVC PN-10.
- Pintura: Granallado de arena imprimación de zinc + capa epoxi poliéster termolacado al horno.
Caudal nominal según el diámetro de conexión
La capacidad nominal debe ser compatible con el caudal máximo de la red y con la pérdida de carga admisible. La selección del tamaño no debe basarse únicamente en el diámetro de la tubería, porque también influyen la calidad del agua, el grado de filtración y la frecuencia de limpieza.
| Medida | Tipo de toma | Caudal nominal |
|---|---|---|
| 2" | La toma es de rosca | 25 m3 / Hora |
| 3" | La toma es de rosca | 45 m3/Hora |
| 3" | Toma de brida | 45m3/Hora |
| 4" | Toma de brida | 70 m3 / Hora |
| 5" | Toma de brida | 120 m3 / Hora |
| 6" | Toma de brida | 150 m3 / Hora |
| 8" | Toma de brida | 190 m3 / Hora |
Cómo elegir el filtro de malla
Selecciona un filtro cuya capacidad nominal de caudal y pérdida de carga sean compatibles con el caudal máximo y la presión de tu red; consulta especificaciones del fabricante y considera margen para lavado y obstrucción.
La elección entre filtro de malla o anillas dependerá de la calidad del agua y el tipo de emisor de riego. Los filtros de discos están indicados para aguas de riego con alta carga de sedimentos, como partículas finas de arcilla, arena, limo o materia orgánica suspendida.
El filtro de discos es altamente eficiente para eliminar estas impurezas, ofreciendo una filtración más eficaz y fina en comparación con los filtros de malla, lo que garantiza una mayor protección del sistema de riego.
| Condición del agua | Solución habitual |
|---|---|
| Agua muy limpia | El filtro de malla puede utilizarse como filtro único. |
| Arena y partículas minerales | El filtro de malla retiene sedimentos sólidos y granulares. |
| Agua subterránea con partículas pesadas | Se utiliza después de un hidrociclón. |
| Agua superficial con materia orgánica | Se utiliza después de filtros de arena. |
| Alta carga de sedimentos finos | El filtro de discos ofrece una filtración más eficaz y fina. |
| Mezcla de partículas gruesas y finas | Combina un prefiltrado con un filtro de discos. |
Filtro de malla y filtro de discos
El método de filtrado por anillas incorpora en su interior anillas para realizar la función de filtrado. Estas anillas son colocadas en un cilindro o cartucho e insertadas en el interior del filtro, colocadas todas en la misma orientación y compactadas, de manera que crea un entrelazado con una luz de paso determinada por el cruce donde el agua con las partículas en suspensión pasa a través de ellas quedando así retenidas dichas partículas, obteniendo así la filtración deseada.
Los filtros para riego de discos están compuesto por una serie de anillos delgados y ranurados de plástico, apilados y comprimidos entre sí. Estos anillos forman pequeños canales a través de los cuales fluye el agua, reteniendo impurezas y partículas que podrían representar un riesgo para el correcto funcionamiento del sistema de riego.
Por la disposición de los discos, su capacidad de filtrado es mayor, llegando retener partículas de menor tamaño y con una eficiencia mayor que los filtros de malla. Se adapta muy bien con otros sistemas de filtrado, elevando así la eficacia del filtrado.
Combínalos cuando el agua contenga mezcla de partículas gruesas y finas: un prefiltrado (hidrociclón o malla) prolonga la vida útil del filtro de discos y reduce frecuencia de limpieza y obstrucciones.
Limpieza manual del filtro de malla
Los filtros manuales incorporan una válvula de drenaje de agua para vaciar el agua del interior, se extrae el cartucho filtrante y se realiza la limpieza manual, bien en agua sumergido, pasando un cepillo o bien utilizando una máquina de agua de alta presión.
Al igual que el modelo de filtro de discos, mencionado anteriormente, se trata de un filtro manual que no cuenta con lavado automático o semiautomático. Por lo tanto, tiene que realizarse un proceso de limpieza muy parecido, introduciendo el cartucho en agua y con ayuda de un cepillo lavar sus paredes.
Procedimiento de limpieza
- Cierra el paso del agua y despresuriza la sección correspondiente.
- Abre la válvula de drenaje para vaciar el agua del interior.
- Retira la tapa o el cierre del cuerpo del filtro.
- Extrae el cartucho filtrante.
- Introduce el cartucho en agua limpia.
- Lava la malla con un cepillo.
- Utiliza una máquina de agua de alta presión cuando sea necesario y cuando el material del cartucho lo permita.
- Inspecciona la malla, el soporte, las juntas y la tapa.
- Vuelve a instalar el cartucho y cierra el cuerpo del filtro.
- Abre el paso del agua y comprueba la estanqueidad y el rendimiento.
La limpieza del cartucho permite mantener el rendimiento sin necesidad de herramientas ni paradas prolongadas. Es importante manipular el filtro utilizando guantes de nitrilo, ya que por él circula agua con fertilizantes y plaguicidas, lo que podría representar un riesgo.
Frecuencia de revisión y señales de obstrucción
Revisa el filtro al menos semanalmente en temporadas con mayor sedimento y después de lluvias o trabajos en la fuente; aumenta la frecuencia si notas caída de presión o irregularidad en emisores.
Señales comunes: fluctuaciones de presión a la salida, emisores parcialmente obstruidos, incremento en limpiezas necesarias o daños visibles en malla/discos; detectar precozmente evita daños en bombas y válvulas.
La acumulación de sólidos sobre la malla aumenta la resistencia al paso del agua y puede reducir el caudal disponible aguas abajo. Las inspecciones periódicas permiten detectar la obstrucción antes de que afecte de forma generalizada a los emisores.
Mantenimiento preventivo
Inspecciona empaques, bridas y tapas; reemplaza mallas o anillos dañados, controla sellos y realiza pruebas de presión tras el mantenimiento para asegurar estanqueidad y rendimiento constantes.
Los filtros protegen cada componente del sistema de riego, prolongando su vida útil. Esto a su vez, disminuye los costos de operación y mantenimiento del sistema.
Los filtros de malla presentan una vida útil prolongada al estar elaborados con materiales con fuerte resistencia al desgaste y a la corrosión.
Uso durante fertirriego y compatibilidad de materiales
Sí, pero considera que soluciones con sólidos disueltos, cristales o precipitados pueden requerir limpieza más frecuente y verificar compatibilidad de materiales con fertilizantes para evitar corrosión o incrustaciones.
Se ubicarán con posterioridad a la inyección de fertilizantes para impedir que pasen al sistema impurezas y fertilizante no disuelto. Algunos productos químicos y fertilizantes mencionados en este Centro de conocimiento son peligrosos y su uso está sujeto a las leyes y normativas locales.
Protección durante la inactividad y las heladas
Drena y limpia completamente el cartucho antes de inactividad prolongada; guarda componentes plásticos o metálicos en lugar seco y evita congelación para prevenir grietas, deformaciones o corrosión.
El trabajo con equipos agrícolas y de riego conlleva riesgos. El usuario debe cumplir con todas las medidas de seguridad pertinentes para todos los equipos y materiales.
Filtro autolimpiante F76S con sistema de lavado a contracorriente | SALVADOR ESCODA S.A.
Medidas básicas de seguridad
Por ejemplo, se debe utilizar ropa protectora, calzado y protección ocular según sea necesario. Las instalaciones eléctricas solo deben ser realizadas por profesionales autorizados y de acuerdo con las leyes y normativas locales.
Para obtener información sobre los riesgos para la salud y el medio ambiente y los medios de seguridad necesarios relacionados con dichos materiales, consulte las hojas de datos de seguridad de dichos materiales. Todas las pautas mencionadas con respecto al uso de dichos materiales están subordinadas a las instrucciones del fabricante de dichos materiales y a las leyes de seguridad y medio ambiente aplicables.
