La adecuación de la Estación Depuradora de Aguas Residuales de Beas-San Juan del Puerto-Trigueros tiene como objetivo resolver los problemas de capacidad de la planta y adaptar el tratamiento para eliminar nitrógeno y fósforo, ya que el vertido se realiza en una zona sensible del entorno de Doñana. La instalación trata las aguas residuales de Trigueros, San Juan del Puerto y Beas y da servicio a una población de 20.533 habitantes equivalentes.
La actuación comprende la ampliación y remodelación de la EDAR existente, la construcción de una nueva estación general de bombeo de aguas residuales, la ejecución de una nueva tubería de impulsión y la renovación de distintos elementos de las líneas de agua y de fangos. La nueva depuradora prestará servicio a una población de 20.533 habitantes-equivalentes para el año horizonte 2045 con un caudal de 6.285 m³/día.
Objeto de la actuación
El proyecto tiene por objeto la adecuación de la EDAR de Beas-San Juan del Puerto- Trigueros (Huelva). La planta presenta problemas de capacidad, y además debe adaptarse para eliminación de nutrientes (P y N), pues vierte a zona sensible. Se solucionan asimismo otras carencias detectadas, fundamentalmente en instrumentación y telecontrol.
La actuación tiene como objetivo solucionar los problemas de insuficiencia de depuración de los sistemas actuales de manera que los municipios puedan cumplir con los límites normativos fijados por la Directiva 91/271/CEE sobre tratamiento de aguas residuales urbanas, en especial con los parámetros de calidad de vertido a zonas sensibles como el entorno de Doñana, que exigen la eliminación de nitrógeno y fósforo.
La adecuación de la depuradora de Trigueros, que trata las aguas de este municipio y de San Juan del Puerto y Beas, da servicio a una población de 20.533 habitantes equivalentes. La actuación se ha completado con la construcción de una nueva Estación de Bombeo de aguas residuales (EBAR), así como una nueva conducción de impulsión hasta la depuradora.
Actuaciones principales en la EDAR
En concreto, el presente proyecto comprende las siguientes actuaciones:
- Obras en la EDAR: ejecución de un nuevo pretratamiento cubierto por un nuevo edificio y posterior demolición del existente, ejecución de una nueva línea de tratamiento secundario, similar a la existente, remodelación de la balsa de tratamiento biológico para el nuevo proceso de funcionamiento, construcción de un nuevo edificio de aireación, remodelación de la salida de agua tratada y adecuación de la línea de fangos a las nuevas necesidades.
- Ejecución de un nuevo colector de salida de la EDAR desde la nueva arqueta de salida hasta el punto de vertido actual.
- Ejecución de una nueva EBAR General.
- Ejecución de una nueva tubería de impulsión, de iguales características a la existente, desde la nueva EBAR General hasta la nueva obra de llegada a la EDAR.

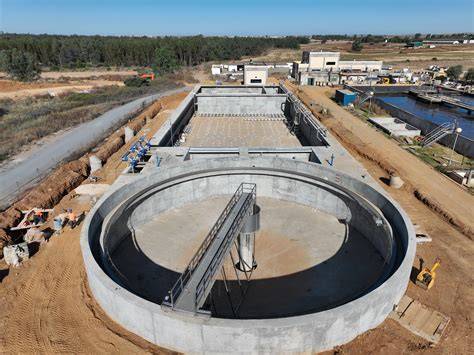

En la línea de agua se plantea una nueva obra de llegada y pretratamiento en un nuevo edificio, un nuevo reactor biológico y decantador secundario con las mismas dimensiones que los existentes, así como una nueva cámara de cloración y una nueva conducción de vertido del agua tratada.
Con relación al tratamiento biológico, se procederá a la adecuación del reactor existente y su sistema de aireación, así como a la incorporación de una cámara anaerobia para la eliminación biológica del fósforo. También se va a actuar en la línea de fangos, mediante la incorporación de un nuevo espesador, centrífuga y silo de fangos.
Funcionamiento por fases
Se plantea la ejecución de las obras en 2 Fases:
Fase 1
Se impulsan los caudales desde la EBAR actual hasta la nueva obra de llegada de la EDAR de Trigueros a través de la impulsión existente, cuyo trazado del tramo final es modificado. Se ejecuta la nueva ampliación de la EDAR y se realiza las modificaciones necesarias en las instalaciones existentes para que se pueda tratar el máximo caudal previsto.
Fase 2
Se construye la nueva EBAR al completo y se ejecuta la nueva tubería de impulsión prevista, con todos los accesorios necesarios.
En una segunda fase, que se licitará más adelante, se ejecutarán la nueva estación general de bombeo, en sustitución de la actual, y una nueva conducción de impulsión hasta la EDAR.
Capacidad y población servida
La nueva depuradora prestará servicio a una población de 20.533 habitantes-equivalentes para el año horizonte 2045 con un caudal de 6.285 m³/día.
| EDAR | Capacidad actual (hab.) | Capacidad en 2045 |
|---|---|---|
| Beas-San Juan del Puerto-Trigueros. | 21.200 | 31.400 |
| Moguer. | 18.600 | 30.600 |
| La Palma del Condado. | 10.700 | 13.400 |
La nueva estación de bombeo de aguas residuales (EBAR) en San Juan del Puerto tendrá una capacidad de 314 m³/h en el año horizonte 2045, y la conducción por impulsión hasta la EDAR situada en Trigueros sustituirá a la EBAR general existente en este último término municipal.
El proyecto incluye varias actuaciones en las redes de saneamiento, colectores, emisario y conducción de impulsión, en una longitud de unos 7.000 m.
Tratamiento de nutrientes
La planta debe adaptarse para eliminación de nutrientes (P y N), pues vierte a zona sensible. La eliminación de nitrógeno y fósforo responde a los parámetros de calidad exigidos para los vertidos a zonas sensibles como el entorno de Doñana.
El tratamiento biológico incorporará una cámara anaerobia para la eliminación biológica del fósforo. El resto de elementos no mencionados se mantiene igual en todas las alternativas, y comprende en la línea de agua un decantador secundario, una cámara de cloración, y un sistema de dosificación de cloruro férrico para eliminar el fósforo.
La adecuación de las estaciones depuradoras permite aumentar la capacidad de tratamiento y mejorar la calidad del agua tratada, reduciendo los vertidos contaminantes, especialmente de nitrógeno y fósforo, ya que dichos vertidos se realizan en una zona sensible.
Alternativas técnicas seleccionadas
Las alternativas estudiadas parten de la misma ubicación de las EDAR actuales, ya que se cuenta con espacio disponible dentro de la misma parcela, y en todos los casos existen parcelas adyacentes donde situar las nuevas líneas de tratamiento. Con ello se pueden compartir las instalaciones existentes, frente a una localización alternativa que comportaría nuevo trazado para las conducciones, acometidas eléctricas, accesos, etc.
Se han estudiado las siguientes alternativas técnicas para cada EDAR, que se centran en el pretratamiento y en el tratamiento biológico:
| Alternativa | Características |
|---|---|
| A | Nuevo pretratamiento y demolición del existente. Aeración del trat. biológico con soplantes y difusores de membrana. |
| B | Pretratam. solo para el incremento de caudal hasta el máximo previsto. Trat. biológico igual al anterior. |
| C | Nuevo pretratamiento y demolición del existente. Duplicación del trat. biológico existente, eliminación biológica del P, aeración con turbinas. |
| D | Pretratam. solo para el incremento de caudal hasta el máximo previsto. Trat. biológico igual al anterior. |
| D | Duplicación pretratam. existente, más eliminación biológica del P. |
Además, se han analizado soluciones a partir de distintas tecnologías, como son Tratamiento MBR, Tratamiento biológico de lecho suspendido, Tratamiento biológico SBR, Filtros biológicos o Lechos bacterianos. Todas ellas se descartan por diferentes motivos: funcionales, económicos, de compatibilidad con las instalaciones existentes, de espacio, etc.
La alternativa elegida ha sido la A, para todas las EDAR.
Por su parte, para la EBAR se ha considerado la construcción de una nueva instalación, ante el deterioro de la existente, estudiando dos alternativas: una dimensionada para un caudal cinco veces el valor medio en el año horizonte, y la segunda para dos veces el caudal medio más un estanque de tormentas. La seleccionada ha sido la primera de ellas.
Ubicación y ámbito territorial
Las actuaciones están en el entorno del río Tinto, que discurre de este a oeste, en una zona al este de la ciudad de Huelva. La EDAR de Beas, San Juan del Puerto y Trigueros está situada en el t.m. de Trigueros, pero a casi 3 km al este del núcleo urbano de San Juan del Puerto.
La nueva EBAR general se encuentra entre medias, a 1 km del borde urbano de San Juan del Puerto, y a unos 250 m de la ZEC Marismas y Riberas del Tinto (ES 6150014) y el Corredor Ecológico del mismo río (ES 6150021).
El proyecto se localiza en los términos municipales de Beas, San Juan del Puerto, Moguer y La Palma del Condado, provincia de Huelva, todo ello dentro de la Demarcación Hidrográfica del Tinto, Odiel y Piedras.
Excepto la EBAR, que será de nueva implantación, todas las EDAR se sitúan en las parcelas existentes, ampliándolas para acoger las instalaciones adicionales.
Impactos ambientales y medidas correctoras
Calidad del aire y olores
Durante la construcción se generará un impacto leve respecto a los contaminantes atmosféricos. Respecto al polvo que se producirá durante la ejecución, pero será alto durante los períodos secos, por lo que habrá que adoptar medidas de corrección.
Los efectos más significativos son los olores durante la fase de explotación. Por ello se ha previsto en el proyecto de la EBAR y de las EDAR una línea de tratamiento de olores mediante extracción del aire y desodorización con carbón activo, que en las EDAR se realizará en las zonas de pretratamiento, espesamiento de fangos y deshidratación.
Estas medidas suponen una mejora respecto a la situación actual, ya que no cuentan con ningún tratamiento de olores. La Delegación de Huelva de la Consejería de Agricultura, Ganadería, Pesca y Desarrollo Sostenible informa que podrá requerir la realización de estudios para determinar y aplicar medidas correctoras adecuadas, en caso de producirse episodios de malos olores en la fase de explotación.
Entre las medidas preventivas y correctoras se incluyen utilizar maquinaria que cumpla la regulación actual respecto a las emisiones de contaminantes atmosféricos, vigilar su correcto estado de mantenimiento; regar las pistas y zonas de trabajo para evitar el polvo; estabilizar los vertederos temporales con riegos o plantaciones; reducir la velocidad de los camiones de obra y cubrirlos con lonas o toldos; restringir el horario de trabajos de construcción a las horas diurnas.
Suelos y relieve
La ejecución del proyecto provocará la ocupación de suelo de uso agrícola. Además, los movimientos de tierras pueden provocar la disgregación del terreno y favorecer el incremento de la erosión en esta fase y posteriormente sobre la fase de explotación, si los terrenos que han sido afectados temporalmente no son restaurados.
La ocupación del suelo prevista corresponde principalmente a zonas improductivas (caminos) y a usos agrícolas ampliamente representados en todo el territorio municipal. Las conducciones solo producirán una afección temporal, ya que el material extraído al hacer las zanjas se utilizará para el relleno de las mismas.
Por otra parte, la obra generará unos 23.500 m³ de tierras sobrantes, que se trasladarán a vertedero. Como medidas preventivas y correctoras: acopiar y recuperar la tierra vegetal; descompactar las zonas de tránsito de vehículos, restaurar las zonas afectadas por las obras.
También habrán de considerarse medidas preventivas para evitar vertidos accidentales de combustibles o aceites procedentes de la maquinaria de construcción.
Hidrografía e inundabilidad
La ubicación de las EDAR Trigueros y Moguer quedarían al borde, aunque fuera, de las zonas afectadas por inundaciones fluviales o costeras con período de retorno de 500 años. La EDAR de La Palma del Condado está muy lejos de las zonas inundables.
Las actuaciones de mejora o de construcción de nuevas conducciones quedan próximas a cauces fluviales, salvo una de las conectadas con la EDAR Trigueros, que cruza dos arroyos, si bien son cauces de escaso caudal durante el año.
En todo caso, el proyecto presentará en su fase de explotación efectos positivos sobre los cauces que reciben las aguas residuales tratadas respecto a la situación actual, al incrementarse la capacidad de tratamiento y mejorar la calidad de las aguas tratadas por la eliminación de nutrientes.
Entre las medidas preventivas y correctoras figuran evitar acopios provisionales en los puntos de circulación de aguas; colocar barreras de sedimentos, balsas de filtrado, etc.; habilitar áreas impermeabilizadas para el eventual mantenimiento de la maquinaria, la recogida y la posterior gestión de los residuos generados; realizar los cruces de los cauces con mínimo caudal para evitar producir un aumento de sólidos en suspensión o de turbidez.
Flora y vegetación
No se han documentado o inventariado especies amenazadas de flora en las actuaciones de Trigueros y La Palma del Condado. La zona de la EBAR se encuentra caracterizada por la ausencia de vegetación potencial y vegetación arbórea de interés, correspondiendo principalmente a vegetación herbácea.
En la EDAR Trigueros será necesario eliminar varios pinos piñoneros y palmeras, el resto de vegetación arbustiva se compatibilizará con las actuaciones previstas.
Igualmente, la vegetación presente se integrará con las actuaciones en la EDAR La Palma del Condado, mientras que en la EDAR Moguer no hay vegetación potencial afectada.
Las conducciones no afectan a vegetación de interés; solo en un tramo en el polígono industrial El Algarrobito, que conecta con la EDAR Moguer, se ha diseñado su trazado en el área del polígono (fuera del monte comunal próximo), donde no se ha detectado la Armeria velutina.
Las medidas preventivas y correctoras incluyen jalonar los caminos de tránsito de la maquinaria de obra; regar los caminos para reducir la emisión de polvo; restaurar la cubierta vegetal mediante siembras y plantaciones, revegetación en zonas de ribera y establecer un plan de prevención de incendios.
Regeneración y reutilización del agua
Por otro lado, ACUAES está redactando un nuevo proyecto constructivo para dotar a la EDAR de Beas-Trigueros de un tratamiento de regeneración de las aguas residuales tratadas que permita su reutilización.
La depuración de las aguas residuales consiste en la eliminación de las impurezas del agua utilizada. Es el paso previo para poder retornarla al medio natural con los mínimos riesgos ambientales o para destinarla a otros usos secundarios.
Planta fotovoltaica y acometida eléctrica
ACUAES está redactando asimismo un nuevo proyecto constructivo para la ampliación de la planta fotovoltaica existente en dicha EDAR para que pueda cubrirse el 70% del consumo con energía renovable.
Además, se realiza una actuación para la modificación del punto de entronque con la línea de Media Tensión de acuerdo con los nuevos condicionantes de la compañía distribuidora de electricidad.
Para ello, se ejecutan dos nuevos postes y el tendido de la línea de correspondiente para atender el aumento de potencia en el centro de transformación (C.T.) a 400 kVA de la E.D.A.R.
Situación administrativa y contractual
| Elemento | Situación o dato |
|---|---|
| Situación de la obra | Finalizada |
| Proyecto constructivo | CASTINSA-BYO-PROYECO |
| BOE información pública del proyecto | BOE nº 232, de 28 de septiembre de 2021 |
| Informe Resolución ambiental del proyecto | 08/02/2021 |
| Aprobación técnica del Proyecto | 06/09/2022 |
| Obra | UTE ACSA OBRSA E INFRAESTRUCTURAS, S.A.U. - HELIOPOL, S.A.U. |
| Presupuesto vigente (IVA incluido) | 4.578.022,95 € |
| Fecha firma contrato | 22/12/2022 |
| Dirección de obra | INGIOPSA INGENIERIA, S.L |
| Presupuesto adjudicacion (IVA incluido) | 427.722 € |
| Fecha firma contrato | 28/08/2022 |
El Consejo de Administración de la sociedad mercantil estatal Aguas de las Cuencas de España (ACUAES), del Ministerio para la Transición Ecológica y el Reto Demográfico, ha autorizado en su reunión de hoy la adjudicación por 4.921.663 euros de las obras y puesta en marcha de la estación depuradora de Trigueros (Huelva).
Un total de 17 empresas han presentado sus ofertas siendo finalmente seleccionada la UTE ACSA OBRAS E INFRAESTRUCTURAS, S.A.U. - HELIOPOL, S.A.U.
Las obras previstas tienen un plazo de ejecución de 18 meses sumando el periodo de construcción (12 meses) y de pruebas (6 meses).
El presupuesto de licitación del contrato es de 6.343.301 euros (IVA incluido) con un plazo de ejecución de 18 meses, sumando el periodo de construcción (12 meses) y de pruebas (6 meses).
Interés general y evaluación ambiental
Las obras de referencia están declaradas de interés general, incluidas en el anexo II de la ley 10/2001, de 5 de julio, del Plan Hidrológico Nacional como “Saneamiento y depuración del entorno de Doñana (Moguer, Beas, Trigueros y San Juan del Puerto)”.
Resolución de 21 de enero de 2021, de la Dirección General de Calidad y Evaluación Ambiental, por la que se formula informe de impacto ambiental del "Proyecto de adecuación de las Estaciones Depuradoras de Aguas Residuales de Moguer, La Palma del Condado y Beas-San Juan del Puerto- Trigueros (Huelva)."
Con fecha 14 de mayo de 2019, tiene entrada, en la Dirección General de Calidad y Evaluación Ambiental del Ministerio para la Transición Ecológica y el Reto Demográfico, escrito de la Dirección General del Agua, en el que solicita la evaluación ambiental simplificada del «Proyecto de adecuación de las Estaciones Depuradoras de Aguas Residuales de Moguer, La Palma del Condado y Beas-San Juan del Puerto-Trigueros (Huelva)».
El proyecto comprende la ampliación de tres estaciones depuradoras, aumentando su capacidad de tratamiento al haberse superado, al tiempo que se adecúan sus instalaciones para mejorar la calidad del agua tratada, reduciendo los vertidos contaminantes, especialmente de nitrógeno y fósforo, ya que dichos vertidos se realizan en una zona sensible.
Se complementa con una ampliación de la estación de bombeo general de San Juan del Puerto y una adecuación de las conducciones y redes de saneamiento.
Gestión y financiación
La Sociedad Mercantil Estatal Aguas de las Cuencas de España (ACUAES) tiene encomendada por el Ministerio de Transición Ecológica y Reto Demográfico, que ejerce la tutela sobre la sociedad estatal a través de la Dirección General del Agua.
Las obras serán cofinanciadas por el Fondo Europeo de Desarrollo Regional FEDER, dentro del Programa Operativo Plurirregional de España (POPE), según el convenio suscrito el 2 de noviembre de 2021 para la ampliación y mejora de la depuradora de Beas-San Juan del Puerto-Trigueros con la Mancomunidad de Servicios de Huelva y la Consejería de Agricultura, Pesca, Agua y Desarrollo Rural de la Junta de Andalucía.
Una vez finalizadas las obras, los Ayuntamientos se encargarán de la gestión de su explotación, es decir de las tareas materiales de operación, conservación y mantenimiento.
