El mantenimiento de un entorno de trabajo seguro y saludable es esencial en los espacios industriales donde predominan humos, gases y partículas peligrosos. Los extractores de humos son indispensables para eliminar eficazmente los contaminantes suspendidos en el aire y proteger a los trabajadores.
Los procesos industriales como el corte láser, la soldadura, la estañación y la impresión pueden liberar gases tóxicos, compuestos orgánicos volátiles (COV) y partículas. Estos contaminantes representan riesgos significativos para la salud, desde irritación respiratoria inmediata hasta enfermedades respiratorias, enfermedades cardiovasculares, accidentes cerebrovasculares, EPOC y cáncer.
Qué significa filtrar humo con agua
Los depuradores húmedos utilizan agua u otras soluciones líquidas para capturar y neutralizar los contaminantes transportados por el aire. Son particularmente eficaces para eliminar gases corrosivos y partículas de las corrientes de escape industriales, ofreciendo una alternativa a los sistemas tradicionales basados en filtración.
En un sistema de depuración húmeda, la corriente de aire contaminado entra en contacto con agua u otro líquido de tratamiento. Las partículas pueden quedar atrapadas en las gotas o en la masa líquida, mientras que determinados gases pueden disolverse o neutralizarse mediante una solución adecuada.
Una desventaja del uso de depuradores húmedos en la extracción de humos es su tendencia a producir aguas residuales que requieren un tratamiento y eliminación adecuados.
Cómo funciona un eyector de agua
Un eyector de agua emplea el movimiento del agua para generar una zona de baja presión que aspira el aire contaminado. La corriente de agua pasa a gran velocidad por una boquilla y crea un efecto de succión; de este modo, el humo puede ser arrastrado hacia la cámara de contacto y mezclado con el líquido.
El aire contaminado entra en contacto con el agua dentro del equipo. En función del diseño, las partículas se separan por impacto, humectación y arrastre hacia el líquido, mientras que algunos gases se absorben o reaccionan con la solución de lavado.
El agua contaminada se recoge posteriormente para su tratamiento. El aire tratado puede pasar por un separador de gotas antes de salir del sistema, evitando que el flujo de escape transporte una cantidad excesiva de humedad.
Elementos principales del sistema
- Campana: captura los contaminantes en el origen.
- Conductos: transportan el aire contaminado desde la campana hasta la unidad de extracción.
- Eyector o boquilla: utiliza el agua para crear succión y favorecer el contacto entre el aire y el líquido.
- Cámara de lavado: permite capturar partículas y absorber o neutralizar determinados gases.
- Separador de gotas: reduce el arrastre de agua hacia la salida.
- Depósito: recoge el líquido utilizado durante el proceso.
- Bomba y tuberías: mantienen la circulación del agua cuando el sistema no funciona únicamente con alimentación directa.
- Ventilador: crea o mantiene el flujo de aire cuando el efecto de succión del eyector no es suficiente.
La campana: el punto de captura del humo
La campana es el corazón de cada extractor de humos, un recinto especialmente diseñado que captura los contaminantes en el aire en su origen. Algunas campanas extractoras pueden estar integradas directamente en el equipo.
Un ejemplo sería una máquina de corte láser cerrada, como la Boss Laser. En otras aplicaciones, como la soldadura, la campana extractora puede ser un brazo móvil con una abertura diseñada para colocarse cerca de la fuente de humos.
El diseño y la ubicación de la campana son fundamentales para garantizar la captura eficaz de los contaminantes en su origen. El tamaño y la ubicación adecuados de la campana en relación con la fuente de contaminación son esenciales para un rendimiento óptimo.
Una campana mal colocada puede permitir que el humo se disperse por el espacio de trabajo antes de entrar en el sistema de depuración. Por esta razón, la extracción localizada debe situarse lo más cerca posible de la fuente, siempre que no interfiera con la operación ni con la seguridad del trabajador.
Conductos y control del flujo de aire
Los conductos son el conducto a través del cual se transporta el aire contaminado desde la campana hasta la unidad de extracción. Es crucial para mantener un flujo de aire adecuado y alejar los contaminantes del espacio de trabajo.
Su unidad de extracción debe tener un motor lo suficientemente potente para manejar la longitud y el diámetro de los conductos que esté utilizando.
La velocidad a la que el aire pasa a través del sistema de extracción influye directamente en su eficacia para eliminar contaminantes. Un flujo insuficiente puede reducir la captura en la campana, mientras que un flujo excesivo puede aumentar el consumo energético, el ruido y el desgaste del equipo.
Factores que determinan el rendimiento
- Diseño de la campana: determina la capacidad de capturar el humo en el origen.
- Rango del flujo de aire: influye directamente en la eficacia de eliminación.
- Longitud y diámetro de los conductos: condicionan la potencia necesaria del motor.
- Características de los contaminantes: el tipo y la concentración varían según el proceso industrial.
- Eficiencia de filtración: la calidad y el tipo de tratamiento determinan qué contaminantes pueden eliminarse.
- Estado del agua: la acumulación de sólidos o la saturación del líquido disminuyen el rendimiento del lavado.
Qué contaminantes puede eliminar el agua
Los depuradores húmedos resultan especialmente útiles para partículas y gases que pueden disolverse, reaccionar con el líquido o ser capturados mediante contacto directo con gotas de agua.
Son particularmente eficaces para eliminar gases corrosivos y partículas de las corrientes de escape industriales.
Sin embargo, la eficacia no es igual para todos los contaminantes. El tipo de humo, su temperatura, el tamaño de las partículas, la concentración, la solubilidad de los gases y la composición del líquido determinan el resultado.
Los filtros de partículas están diseñados específicamente para capturar partículas sólidas, como polvo, polen, moho y otros alérgenos en el aire. Utilizando una malla de material fibroso, los filtros de partículas atrapan físicamente estas partículas, evitando que recirculen al medio ambiente.
Los filtros de carbón activado absorben gases y compuestos orgánicos volátiles (COV), comunes en humos, olores y emisiones químicas. Estos filtros utilizan un lecho de carbón activado, una forma de carbón procesado para tener poros pequeños y de bajo volumen que aumentan la superficie disponible para la adsorción.
Mediante adsorción química, estos filtros atrapan moléculas de gas dentro de los poros del carbón activado, eliminándolas eficazmente del aire.
| Contaminante | Tratamiento principal |
|---|---|
| Partículas sólidas | Agua, filtros de partículas o filtros HEPA |
| Gases corrosivos | Depuración húmeda con agua u otras soluciones líquidas |
| Compuestos orgánicos volátiles | Filtros de carbón activado o soluciones específicas |
| Olores | Carbón activado y tratamiento químico adecuado |
Depuración húmeda frente a filtración seca
Los depuradores húmedos utilizan agua u otras soluciones líquidas para capturar y neutralizar contaminantes. Los sistemas secos emplean filtros de partículas, carbón activado o filtros HEPA para retener o adsorber sustancias específicas.
La elección depende del proceso industrial, la composición del humo, el volumen de aire, la temperatura, la presencia de gases corrosivos y la posibilidad de gestionar residuos líquidos.
Ventajas del eyector de agua
- Puede capturar partículas presentes en corrientes de escape industriales.
- Puede facilitar la absorción de determinados gases solubles.
- Es particularmente eficaz para gases corrosivos y partículas.
- Puede funcionar como alternativa a determinados sistemas tradicionales basados en filtración.
- El líquido puede enfriar y humedecer la corriente de aire durante el lavado.
Limitaciones del sistema
- Produce aguas residuales que requieren un tratamiento y eliminación adecuados.
- El agua puede saturarse con partículas o sustancias químicas.
- El sistema necesita inspecciones, limpieza y control del líquido.
- El arrastre de gotas debe controlarse mediante un separador adecuado.
- No todos los gases se eliminan eficazmente mediante agua.
- El rendimiento depende de la relación entre el caudal de aire y el caudal de líquido.
Cuándo combinar agua, filtros y carbón activo
La unidad extractora de humos interior está diseñada por expertos para purificar el aire y alberga un ventilador avanzado y un sistema de filtración. Esta sofisticada unidad está estratégicamente situada dentro del espacio de trabajo, lo que garantiza un ambiente interior limpio y libre de contaminantes.
El sistema de filtración consta de varios filtros diseñados para capturar diferentes tipos de contaminantes presentes en el aire.
Los filtros HEPA son famosos por capturar partículas y microorganismos extremadamente finos. Estos filtros comprenden una densa estera de fibras dispuestas al azar, generalmente hechas de fibra de vidrio.
La clave de su eficacia reside en su capacidad para atrapar partículas tan pequeñas como 0.3 micras con una eficiencia del 99.97%.
Esto hace que los filtros HEPA sean muy eficaces contra el humo, el polvo, los restos de ácaros, la caspa de las mascotas, las bacterias y los virus.
Los filtros HEPA capturan partículas, pero no eliminan los gases ni los olores. Por eso, para eliminar el humo de forma eficaz se necesita una combinación de filtros HEPA y de carbón activo en un mismo sistema.
El filtro HEPA retiene las partículas, mientras que el filtro de carbón se encarga de los gases y los olores. Cuando se combinan, estas tecnologías alcanzan una alta eficacia, a menudo superior al 80%, tanto para las partículas como para los olores.
En un sistema industrial, el eyector de agua puede utilizarse como etapa de lavado previa, mientras que los filtros posteriores pueden retener partículas residuales y adsorber gases u olores que no hayan sido eliminados por el líquido.

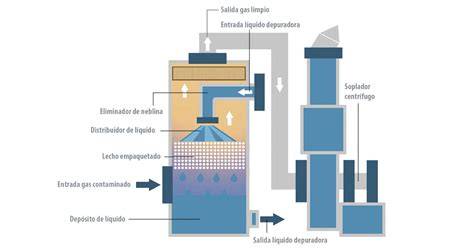

High Efficiency Wet Scrubber (CraneGlobal Limited)
Secuencia de funcionamiento del sistema
- Captura de contaminantes: la campana está estratégicamente ubicada para capturar los contaminantes en el aire generados durante los procesos industriales.
- Transporte: el aire contaminado se desplaza a través de los conductos hacia la unidad de extracción.
- Generación de succión: el eyector utiliza agua a velocidad elevada para crear una zona de baja presión y aspirar el humo.
- Contacto con el líquido: el aire contaminado entra en contacto con el agua u otra solución líquida.
- Captura: las partículas quedan atrapadas en el líquido y determinados gases se disuelven o neutralizan.
- Separación: un separador de gotas reduce el transporte de humedad hacia la salida.
- Filtración adicional: los filtros de partículas eliminan partículas sólidas, mientras que los filtros de carbón activado absorben gases y COV.
- Gestión de residuos: el agua contaminada se trata y se elimina de forma adecuada.
- Escape de aire limpio: una vez que se eliminan los contaminantes, el aire filtrado se recircula de forma segura al medio ambiente.
Tipos de extractores de humos
Extractores de humos por conductos
Estos están conectados a un sistema de ventilación externo a través de conductos, lo que permite que el aire contaminado sea expulsado directamente fuera del espacio de trabajo.
Extractores de humos sin ductos
También conocidas como extractores de humos con recirculación o filtrados, las unidades sin ductos utilizan sistemas de filtración para eliminar los contaminantes del aire antes de recircularlo nuevamente al espacio de trabajo.
Son ideales para situaciones donde la ventilación externa no es práctica o donde la instalación de conductos tiene un costo prohibitivo.
Extractores de humos portátiles
Estas unidades compactas están diseñadas para brindar flexibilidad, lo que les permite moverse fácilmente entre diferentes estaciones de trabajo o ubicaciones.
Se utilizan comúnmente cuando se requiere extracción de humos localizados o la movilidad es esencial.
Depuradores húmedos
Los depuradores húmedos utilizan agua u otras soluciones líquidas para capturar y neutralizar los contaminantes transportados por el aire.
Humo doméstico y purificación del aire
Una de las principales causas del aire sucio y de la reducción de la calidad del aire interior es el humo. El humo del tabaco, de la cocina o de los incendios forestales puede afectar gravemente a la calidad del aire interior, ya que las partículas finas llegan a los pulmones y al torrente sanguíneo.
En casa, el humo también puede proceder de diferentes fuentes.
- Humo de leña: la leña libera varios contaminantes químicos, como acroleína, formaldehído, benceno y monóxido de carbono.
- Velas e incienso: el humo producido puede irritar las fosas nasales, la garganta e incluso los pulmones.
- Cocina: cocinar puede afectar a la calidad del aire que le rodea, sobre todo si tiene una estufa de leña o una cocina AGA.
- Calefacción: si calienta su casa con gas, aceite o madera, puede producirse humo.
- Humo de tabaco: es uno de los tipos de humo más dañinos y una de las principales causas de la mala calidad del aire interior.
Para eliminar el humo de forma eficaz, elige un purificador de aire con un filtro HEPA para las partículas, carbón activo para los olores del humo y un CADR adecuado al tamaño de tu estancia.
Los purificadores de aire para el humo en el hogar están diseñados para aspirar el aire lleno de humo y limpiarlo haciéndolo pasar por un sistema de filtración. Una vez purificado, el aire limpio se libera y se recircula.
Partículas de humo y filtros HEPA
Las partículas finas de menos de 2,5 micras (PM2,5) son unas 30 veces más pequeñas que un cabello humano, lo suficientemente pequeñas como para burlar las defensas naturales del cuerpo y entrar en el torrente sanguíneo.
Los filtros HEPA auténticos retienen al menos el 99,97% de las partículas de 0,3 micras.
En el caso de las partículas de humo, cuyo tamaño suele oscilar entre 0,1 y 1,0 micras, los filtros HEPA suelen alcanzar una eficacia de retención superior al 99,99%.
Las pruebas del sector confirman que las unidades HEPA independientes logran una reducción de aproximadamente el 95% de las partículas de humo visibles durante la primera hora de funcionamiento.
Sin embargo, los filtros HEPA tienen una limitación fundamental. No pueden filtrar gases, olores ni COV.
Estas moléculas son mucho más pequeñas que el espacio entre las fibras del filtro y atraviesan la matriz del filtro sin sufrir ningún cambio.
Carbón activado para gases y olores
El proceso de “activación” consiste en calentar el carbón en bruto a una temperatura de entre 600 y 1.200 °C, lo que genera una enorme superficie interna.
Un solo gramo tiene una superficie de hasta 3.000 metros cuadrados, toda ella cubierta de poros microscópicos que atrapan los contaminantes gaseosos mediante adsorción química.
Los filtros de carbón activo hay que cambiarlos más a menudo. Los fabricantes recomiendan aplicar el producto cada tres o seis meses, aunque en los hogares donde hay fumadores activos se recomienda hacerlo con mayor frecuencia.
Cómo elegir la capacidad del sistema
El índice de purificación del aire (CADR) es la característica más importante que hay que tener en cuenta a la hora de comparar purificadores de aire para eliminar el humo.
El CADR mide la rapidez con la que un purificador puede limpiar el aire, y se expresa en metros cúbicos por hora (m³/h).
Para eliminar el humo, fíjate solo en el valor CADR para el humo, ya que mide directamente el rendimiento frente a las partículas que necesitas eliminar.
El cálculo es sencillo. Si un purificador tiene un CADR para humo de 425 m³/h, puede purificar eficazmente una habitación de unos 36 metros cuadrados.
Los expertos en salud y los CDC recomiendan al menos cinco renovaciones completas del aire cada hora para lograr una calidad óptima del aire interior.
Para elegir el purificador de aire adecuado, lo primero es calcular bien el tamaño de tu espacio. Mide la estancia multiplicando la longitud por la anchura para calcular los metros cuadrados.
Si la altura de los techos supera los tres metros, aumenta esta cifra proporcionalmente para tener en cuenta el mayor volumen de aire.
Por regla general, elige un purificador de aire con un CADR para humo equivalente, como mínimo, a dos tercios de los metros cuadrados de la estancia.
Por ejemplo, un dormitorio de 30 m² necesitaría un aparato con un CADR mínimo para humo de 240 m³/h.
En entornos con mayor exposición al humo, como espacios cerrados donde se fuma, cocinas muy activas o situaciones de incendios forestales, los expertos recomiendan cada vez más optar por un purificador de mayor capacidad, es decir, uno con un CADR igual o superior al tamaño total de la estancia.
En los espacios diáfanos, suele ser más eficaz colocar varios purificadores de aire bien situados que usar una sola unidad de gran tamaño.
| Situación | Referencia de capacidad |
|---|---|
| Habitación de 30 m² | CADR mínimo para humo de 240 m³/h |
| Habitación de 36 m² | CADR para humo de 425 m³/h |
| Dormitorio de 28 m² con humo exterior elevado | CADR para humo de al menos 330 m³/h |
| Varias personas fumando | Entre 1,1 y 1,4 kg de carbón activo granulado |
Mantenimiento de un sistema con agua eyector
El mantenimiento adecuado es esencial para garantizar la eficacia y seguridad continuas de los extractores de humos.
Las inspecciones de rutina, los reemplazos de filtros y los procedimientos de limpieza son necesarios para evitar la acumulación de contaminantes, mantener índices de flujo de aire óptimos y extender la vida útil del equipo.
En un depurador húmedo es necesario revisar el depósito, las boquillas, las tuberías, la bomba, el separador de gotas y el estado del agua de lavado.
La acumulación de sólidos puede obstruir las boquillas y reducir el contacto entre el aire y el líquido. El agua debe sustituirse o tratarse según la concentración de contaminantes y las exigencias del proceso.
Descuidar el mantenimiento puede resultar en un rendimiento reducido, un mayor consumo de energía, posibles riesgos para la salud de los trabajadores, mayores costos operativos y una vida útil más corta del equipo, lo que en última instancia socava la seguridad y la productividad en el lugar de trabajo.
Mantenimiento de filtros
Debe sustituir los filtros con regularidad, ya que se obstruyen con las partículas de humo y se vuelven ineficaces con el tiempo.
Los filtros HEPA mecánicos estándar suelen durar 12 meses en condiciones normales, aunque en los hogares con mucha exposición al humo puede ser necesario cambiarlos cada seis o nueve meses.
Algunos filtros HEPA de larga duración funcionan bien durante dos o tres años si se limpian con la aspiradora dos veces al año.
Los indicadores visuales ayudan a evaluar el estado del filtro: si los filtros HEPA blancos se vuelven grises o marrones, si el flujo de aire disminuye, si persisten los olores a humo o si aumenta el nivel sonoro, todo ello indica que hay que cambiarlos.
El mantenimiento del prefiltro alarga la vida útil del filtro, que es bastante caro. La mayoría de los prefiltros solo necesitan un enjuague mensual y secarse al aire, lo que puede alargar la vida útil de los filtros posteriores entre un 30% y un 50%.
Los medios de filtración de fácil limpieza son una solución económica y de bajo mantenimiento para mejorar la calidad del aire en ambientes cerrados.
Los filtros de partículas están diseñados para poder limpiarlos fácilmente con el uso de presión de aire.
El calibrador Magnehelic que se incluye en la unidad del extractor de humo es una excelente herramienta para determinar la saturación del filtro.
El filtro de la serie 1 se empareja con nuestro extractor de humo industrial para trabajo pesado, modelo 500. Esta unidad utiliza cuatro filtros serie 1; uno a cada lado de la unidad.
El filtro de la serie 2 corresponde al extractor de humo Roundaire modelo 300.
Seguridad durante la operación
La descarga de agua contaminada debe gestionarse de acuerdo con la naturaleza de las sustancias capturadas. El líquido utilizado puede contener partículas, metales, compuestos corrosivos o sustancias químicas procedentes del proceso industrial.
El sistema debe diseñarse para evitar fugas, salpicaduras y arrastre de gotas. También es necesario garantizar el acceso seguro para las tareas de inspección, limpieza y sustitución de componentes.
Evita los aparatos que no tengan datos de rendimiento publicados, cuyas especificaciones no estén claras o que hagan afirmaciones poco realistas.
Uso durante incendios forestales
El humo de los incendios forestales es un tipo de contaminación especialmente peligrosa, capaz de desplazarse miles de kilómetros desde los incendios activos.
La composición incluye partículas finas de 0,4 a 0,7 micras, monóxido de carbono, óxidos de nitrógeno, COV e hidrocarburos aromáticos policíclicos.
Cuando hay incendios forestales activos, los purificadores de aire funcionan mejor como parte de una estrategia integral: crea una “estancia limpia” donde el purificador funcione de forma continua, mantén las ventanas y puertas cerradas cuando haya humo, utiliza burletes para sellar las fugas de aire y evita las actividades que generen partículas en el interior, como fumar, encender velas o limpiar enérgicamente.
El cambio de filtros se vuelve más urgente tras episodios graves de humo por incendios forestales. Las concentraciones extremas de partículas pueden saturar los filtros HEPA en cuestión de días o semanas, en lugar de meses.
La inspección visual ofrece información útil: si los filtros HEPA blancos se vuelven grises o marrones, significa que están muy cargados de partículas y que su eficacia de filtración ha disminuido.
Ubicación del purificador y ventilación
Mantenga siempre las rejillas de ventilación del purificador de aire libres de cualquier obstrucción y evite colocar los purificadores de aire portátiles en las esquinas o contra las paredes.
El tamaño del purificador de aire y el tamaño de la habitación determinan en gran medida dónde colocar el purificador de aire.
El salón suele ser una de las habitaciones más grandes y necesitará el mejor purificador de aire para el humo.
Los purificadores de aire no suelen funcionar tan bien en los baños o las cocinas porque estas habitaciones suelen tener un ambiente más húmedo. El aire es más pesado, por lo que el purificador de aire es menos eficiente.
En muchos edificios comerciales, los purificadores de aire están incorporados en los sistemas de aire acondicionado.
Elección de una solución de filtración
Para filtrar humo con un eyector de agua, hay que valorar conjuntamente la fuente de contaminación, la composición del humo, el volumen de aire, el caudal requerido, la disponibilidad de agua y la gestión de los residuos líquidos.
La depuración húmeda puede ser una solución adecuada cuando predominan partículas y gases corrosivos o solubles. Cuando también están presentes COV, olores persistentes o partículas ultrafinas, puede ser necesario incorporar carbón activado, filtros de partículas o filtros HEPA como etapas complementarias.
La campana debe capturar el contaminante antes de que se disperse; los conductos deben conservar un flujo de aire adecuado; el eyector debe garantizar un contacto suficiente entre el humo y el líquido; y el sistema debe contar con separación de gotas y un plan de mantenimiento.
