El agua de lluvia no es potable cuando cae del cielo. Acumula a su paso diversos organismos nocivos para nuestra salud: parásitos patógenos, microvirus, pH demasiado bajo, polvo, etc.
La filtración y tratamiento del agua hará que sea utilizable para casi todo, excepto para beber, lo que está legalmente prohibido. Un filtro para agua de lluvia elimina las impurezas gruesas y finas, como hojas, arena o polen, del agua de lluvia antes de que entre en una cisterna o un barril de lluvia.
Esto mejora la calidad del agua y protege los componentes aguas abajo, como bombas, tuberías y consumidores, de daños y depósitos. En instalaciones industriales, el sistema debe plantearse como una sucesión de etapas de separación, almacenamiento, extracción y tratamiento.
Qué función cumple un filtro de aguas pluviales industrial
El filtro de agua de lluvia es la primera y más importante etapa de purificación del sistema de purificación de cuatro etapas para el agua de lluvia. Cumple la función más importante cuando se recoge agua de lluvia.
Solo si un filtro de agua de lluvia elimina los componentes orgánicos en la primera etapa, el agua de lluvia podrá conservarse de forma permanente. Todos los componentes del sistema de depuración de aguas pluviales de cuatro etapas deben utilizarse para proteger las bombas y los sistemas de riego.
- Filtro de agua de lluvia: Elimina todo a partir de 0,28 mm en la entrada.
- Entrada calmada: Evita que se arremolinen sedimentos aún más finos.
- Filtro de entrada flotante: Extrae el agua en la zona más clara.
- Sifón de rebose con efecto desnatador: Elimina regularmente la ligera capa flotante.
Si el agua de lluvia filtrada se bombea desde una cisterna subterránea, también se deben utilizar en cualquier caso las tres etapas de depuración adicionales con calmado de entrada, extracción flotante y sifón de rebose.
Sólo si el agua de riego se toma exclusivamente del depósito de agua mediante una regadera, el filtro de agua de lluvia seguirá siendo la única etapa de depuración.
Recorrido del agua de lluvia en una instalación industrial
Para entender las diferentes etapas, seguiremos el camino del agua de lluvia, desde el cielo hasta nuestra lavadora. El proceso comienza en la superficie de captación, continúa por los canalones y bajantes, atraviesa el sistema de filtración y llega finalmente al depósito y a los puntos de consumo.

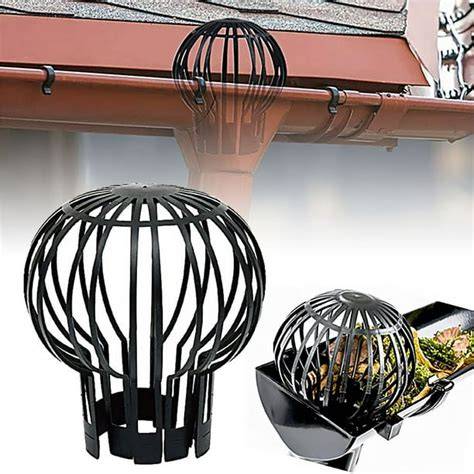

Primer nivel: retención de hojas y ramas
El primer paso es en tu techo, dentro de tu canalón, con la retención de plantas muertas y ramas que caen sobre tu techo. Muy sencillo de instalar, coloque solo una pequeña rejilla en la parte superior de cada bajante de canalón y/o a lo largo de todo el largo de los canalones (preferido).
Es importante poder acceder a él fácilmente, porque si tienes un árbol al lado de tu techo, tendrás que subir periódicamente para quitarle las ramas y el follaje. Se prefiere la solución de colocar una pequeña malla a lo largo de la instalación, porque de lo contrario se corre el riesgo de tener una ligera retención de agua en el canalón.
Esto favorecerá el desarrollo de mosquitos tigre, o incluso la obstrucción de plantas en las tuberías exteriores de su tejado. Entonces, habrás entendido, ya sea para un tanque subterráneo o aéreo, poner un primer nivel de filtración para retener las hojas y ramas.
Filtración en un tanque elevado
Si tienes un tanque elevado (una columna, un ánfora o un tanque cúbico grande), no podrás filtrar en el fondo del canalón. Se debe filtrar directamente en el cilindro, utilizando un recolector de agua de lluvia.
Por lo tanto, se conecta directamente a la bajante. Los recolectores regendieb Pro separarán las hojas muertas para dejarlas caer al fondo del canalón y recoger el agua de lluvia. Esta agua se redirige a su tanque superior.
Filtración en la parte inferior del canalón
Si el acceso a su tejado es imposible, puede instalar una boca de acceso abierta en la parte inferior del canalón con un filtro integrado. Este último, con pequeños guijarros en su interior, te permitirá filtrar mecánicamente el agua de lluvia y así recuperar el follaje al final del descenso.
Entonces te resultará fácil eliminar la acumulación de plantas en esa zona. Los filtros de bajante son ideales como filtros de hojas en la bajante para el barril de lluvia o los contenedores elevados.
Los filtros para barriles de lluvia son fáciles de reequipar porque se pueden integrar directamente. Gracias al efecto autolimpiante de WISY, son superiores a cualquier filtro de canalón convencional del que haya que retirar regularmente las hojas a mano.
- Mantenimiento extremadamente bajo.
- Expulsión automática de la suciedad.
- Filtración fina con malla de 0,28 mm o 0,44 mm.
- Carcasa de acero inoxidable, cobre o plástico resistente a los rayos UV.
Segundo nivel: filtración dentro del depósito
Una vez que llega el agua a este aljibe o depósito, es importante ponerle un filtro que puede ser diferente según la calidad deseada. La cesta filtrante para recoger las partículas grandes presentes en el agua de lluvia.
La cesta de alambre es el elemento de filtración más simple que puedes encontrar. Se instala dentro de tu tanque y te permite recoger las hojas si no has podido poner filtración aguas arriba.
La cesta del filtro actúa entonces como un filtro de café. Según los modelos, la cesta del filtro puede ser:
- Colgando de la tapa.
- Colgando de la contrahuella.
- Empotrado en un conjunto integrado.
Rejilla filtrante Minimax
La rejilla filtrante minimax filtrará el agua de lluvia y enviará las hojas muertas a través de otro tubo que saldrá del depósito. Este filtro enterrado sirve como pozo de registro para recoger el agua de lluvia.
Ayuda a limpiar el agua de lluvia recogida en el depósito. Cuando está lleno se evacua automáticamente a la red colectiva de agua.
Rejilla filtrante Optimax
Actualmente es una de las mejores parrillas del mercado. Su forma permitirá que las partículas fluyan fuera del tanque asegurando el mejor porcentaje de recuperación del agua de lluvia.
La rejilla filtrante Optimax es especialmente adecuada para tejados de menos de 300 metros. El poder de recuperación del filtro Optimax es del 95%, gracias a su triple filtración y a su superficie extremadamente lisa.
Este es un activo importante para lograr una autolimpieza eficaz. Está formado por varias cuadrículas como puedes ver en el vídeo.
Filtro De Agua Hydra Autolimpiante Elimina Sedimentos y Basura - INSTAPURA 🚰
Filtros de malla para aplicaciones industriales
Todos los filtros de agua de lluvia WISY, ya sean filtros finos de bajante, de cisterna o de vórtice, se basan en la malla filtrante vertical. El agua de lluvia se limpia eficazmente mediante una fina malla de acero inoxidable.
El tamaño de malla disponible del tejido filtrante comienza en 0,1 mm (100 µm) para requisitos industriales. En nuestros filtros de agua de lluvia utilizamos de forma estándar una malla de 0,28 mm.
De este modo, se separan de forma fiable las hojas, el musgo y las partículas más pequeñas que arrastra, se eliminan de forma permanente a través de la tela filtrante y, a continuación, se transportan al alcantarillado o a un canal de infiltración.
| Elemento | Característica |
|---|---|
| Malla para requisitos industriales | 0,1 mm (100 µm) |
| Malla estándar | 0,28 mm |
| Filtro de bajante | 0,28 mm o 0,44 mm |
| Filtro Optimax | 95% de recuperación |
Ventajas de la malla filtrante vertical
Gracias a la disposición vertical de la malla filtrante, no puede quedar suciedad en las finas mallas de acero inoxidable y bloquearlas. Esto se traduce en largos intervalos de mantenimiento del filtro y la cisterna.
El agua de la cisterna permanece limpia a largo plazo. Todos los filtros de agua de lluvia WISY requieren muy poco mantenimiento.
Una inspección dos veces al año es suficiente. El elemento filtrante puede extraerse fácilmente de la carcasa y limpiarse en el lavavajillas.
La limpieza de la cisterna sólo es necesaria después de 15 años como mínimo. Dado que el cartucho del filtro está fabricado íntegramente en acero inoxidable de alta calidad, es extremadamente duradero y sólo debe sustituirse, como muy pronto, al cabo de 20-25 años.
La carcasa de cada filtro también está fabricada con un material especialmente duradero. La sección transversal abierta de las tuberías conectadas se mantiene en todo el filtro de agua de lluvia.
Esto significa que incluso los sólidos más grandes pueden pasar sin obstáculos. Ni siquiera una pelota de tenis arrojada desde el tejado puede causar un atasco en la bajante de aguas pluviales, ya que el filtro de aguas pluviales no se contrae.
Tipos de filtros para diferentes puntos de instalación
Ya sea como filtro de hojas en la bajante, como filtro de pie con salida en el suelo, como prefiltro delante de la cisterna o como filtro de cisterna en la cisterna, WISY ofrece la solución adecuada para cada situación de instalación.
Filtro de bajante
Los filtros de bajante son ideales como filtros de hojas en la bajante para el barril de lluvia o los contenedores elevados. Los filtros para barriles de lluvia son fáciles de reequipar porque se pueden integrar directamente.
- Mantenimiento extremadamente bajo.
- Expulsión automática de la suciedad.
- Filtración fina con malla de 0,28 mm o 0,44 mm.
- Carcasa de acero inoxidable, cobre o plástico resistente a los rayos UV.
Filtro de tubo vertical
El colector de filtro de tubo vertical STFS, fabricado íntegramente en acero inoxidable, combina el filtro de tubo descendente con el tubo vertical. La salida del agua de lluvia a la cisterna está oculta en el suelo y, sin embargo, está conectada a la cisterna para evitar el reflujo.
- Hasta 200 m² de superficie de tejado.
- Filtración fina con malla de 0,28 mm.
- Fabricado totalmente en acero inoxidable.
- Mantenimiento extremadamente bajo.
- Expulsión automática de la suciedad.
El filtro es de malla fina de acero inoxidable con un tamaño de malla de sólo 0,28 mm. Las hojas, el musgo y otros residuos se separan de forma fiable y se eliminan por el desagüe.
Filtro fino Vortex
El filtro fino vortex es el original con el tamiz vertical de agua de lluvia. El filtro autolimpiante de aguas pluviales se instala delante de la cisterna.
- Puede instalarse en el suelo o de forma independiente.
- Los modelos están disponibles para tuberías con un diámetro exterior de 110 mm (DN 110) a 315 mm (DN 315).
- Pueden ampliarse y combinarse entre sí.
- Para requisitos especiales como filtro de agua de lluvia o filtros industriales, el filtro fino vortex también está disponible con carcasa de acero inoxidable.
- Puede pisarse o conducirse.
- Carcasa de polipropileno o acero inoxidable.
Filtro de cisterna LineAr 100
El filtro de cisterna LineAr 100 está diseñado para su instalación directa en la cisterna. Hay una diferencia de altura de sólo cinco centímetros entre la entrada y la salida del agua de lluvia.
- Filtro autolimpiante para cisternas.
- Instalación directamente en la cisterna.
- Fácil de reequipar.
- Bajo mantenimiento.
- Desplazamiento de sólo 5 cm de altura entre la entrada y la salida.
- Hasta 200 m² de superficie de tejado.
Esto significa que el filtro autolimpiante de cisterna para el depósito de agua de lluvia puede reequiparse fácilmente o integrarse en una tubería existente.
Filtro de aguas pluviales en arqueta
El filtro de aguas pluviales autolimpiable con malla de acero inoxidable de 0,35 mm de luz está diseñado para instalarse en arqueta de paso registrable de 550 mm de diámetro nominal y 0,58 a 1,05 m de altura nominal, con boca de 450 mm de diámetro nominal, una entrada y dos salidas, de 110 mm de diámetro.
Condiciones previas de instalación
Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación. Las fases de ejecución comprenden el replanteo y el conexionado.
Se protegerá frente a golpes y salpicaduras. El precio no incluye la excavación ni el relleno del trasdós.
Criterios de medición
El número de unidades previstas se determina según la documentación gráfica de Proyecto. Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
Tercer nivel: filtración después del depósito
El tercer y último paso es a la salida del contenedor. Después de filtrar el agua de lluvia por el canalón o directamente al interior, debes enviarla a la casa o a tu jardín, mediante una bomba.
Para regar sólo tu jardín, va integrado en su bomba o el colador estará al final del tubo de aspiración. El filtro con flotador permite bombear el agua a la superficie del tanque.
Normalmente, esta agua es clara, porque las impurezas se habrán depositado en el fondo por gravedad. Si pones una bomba directamente en el tanque, evita colocarla en el fondo.
Filtro de 20 micras para la vivienda
Independientemente de la turbiedad del agua (contenido de partículas en suspensión), si queremos alimentar nuestro inodoro, nuestra lavadora, etc., debemos poner un tercer filtro antes de la bomba.
No descuides este tercer nivel de filtración. Es muy importante abastecer tu casa con agua de lluvia.
Se trata de instalar un filtro limpiable de 20 micras o varios filtros de 5 y 20 micras con filtración de carbón por ejemplo. Este nivel adicional eliminará todos los pequeños elementos suspendidos en el agua.
Cartucho para tejados verdes o zonas arboladas
Este tercer nivel de filtración es adecuado para tejados verdes. En esta situación, es difícil tener agua clara.
Por tanto, es imprescindible utilizar este tipo de filtro en este caso. El agua puede permanecer ligeramente marrón, pero no tendrá impurezas.
Tratamiento ultravioleta y separación de redes
Este último paso es necesario si planeas utilizar el agua para fines cotidianos: tu ducha y baño, cuidados, limpieza, trabajo … Recuerda que esto está prohibido.
Se puede desbacterizar completamente el agua de lluvia haciéndola pasar por una consola de tratamiento UV o por una placa de tratamiento UV. La diferencia entre la consola y el tocadiscos es que la consola está equipada con filtros diferentes.
Como el agua de lluvia se puede utilizar para beber a nivel reglamentario, debes separar las redes de tu hogar. Es decir, deberás pedirle a tu fontanero que te haga una red de agua potable totalmente independiente para abastecer todos los puntos de agua en los que sea probable que bebas agua.
Hagamos una segunda red de fontanería que abastecerá directamente de agua de lluvia a sus baños y a su lavadora.
Configuración del sistema de depuración de cuatro etapas
Si el agua de lluvia filtrada se bombea desde una cisterna subterránea, también se deben utilizar en cualquier caso las tres etapas de depuración adicionales con calmado de entrada, extracción flotante y sifón de rebose.
La entrada calmada evita que se arremolinen sedimentos aún más finos. El filtro de entrada flotante extrae el agua en la zona más clara.
El sifón de rebose con efecto desnatador elimina regularmente la ligera capa flotante. Todos los componentes del sistema de depuración de aguas pluviales de cuatro etapas deben utilizarse para proteger las bombas y los sistemas de riego.
Criterios técnicos para seleccionar el filtro
La elección depende del punto de instalación, de la superficie de tejado, del diámetro de las tuberías, de la calidad del agua deseada y del destino final del agua.
- Para hojas y ramas: rejilla o malla colocada en el canalón, en la bajante o en el recolector.
- Para partículas gruesas dentro del depósito: cesta filtrante.
- Para instalación enterrada: filtro en arqueta o filtro fino Vortex.
- Para tuberías de 110 a 315 mm: modelos de filtro fino Vortex disponibles para estos diámetros exteriores.
- Para requisitos industriales: malla de 0,1 mm (100 µm).
- Para filtración estándar: malla de 0,28 mm.
- Para agua destinada a inodoros y lavadoras: filtro limpiable de 20 micras o varios filtros de 5 y 20 micras con filtración de carbón por ejemplo.
- Para tejados verdes o rodeados de árboles: cartucho filtrante adicional.
- Para tratamiento microbiológico: estación o placa de tratamiento UV.
Los filtros de agua de lluvia son esenciales para una buena calidad del agua en barriles y cisternas de agua de lluvia. WISY dispone de filtros de agua de lluvia para todos los ámbitos de aplicación: para el tubo de bajada, para su instalación en el suelo, en el depósito de agua de lluvia o como versión independiente.
