El filtro de aire para una chorreadora debe reducir las impurezas presentes en el aire comprimido y evitar que la humedad, el aceite, los residuos de pintura, el óxido y las partículas sólidas lleguen a la máquina o al abrasivo. En los sistemas de aire comprimido, el filtro también puede ayudar a impedir que la arena de chorreado se apelmace y que se obstruyan los conductos finos de los equipos neumáticos.
La elección depende del tipo de chorreadora, de la fuente de aire, del caudal necesario, de las conexiones y del nivel de filtración requerido. En una cabina de chorreado, el filtro puede formar parte del sistema de alimentación de aire comprimido, mientras que el extractor con filtro integrado se encarga de retirar el polvo generado dentro de la cabina.
Qué contaminantes reduce un filtro de aire para chorreadora
Dependiendo de su construcción, los filtros de aire reducen agua, niebla de aceite, aerosoles, olores y partículas sólidas. En los sistemas de suministro de aire comprimido también pueden retener condensación, restos de pintura y partículas de óxido procedentes del compresor o de las tuberías.
El filtro de aire comprimido evita problemas en los sistemas de suministro causados por la condensación, el aceite, los residuos de pintura y las partículas de óxido procedentes de los compresores. El filtro de aire comprimido evita que la arena de chorreado se apelmace y que los conductos finos de los dispositivos de aire comprimido se bloqueen por estas impurezas.
Sistemas de filtración de varias etapas
Un sistema de tres etapas puede incluir un prefiltro, un filtro fino y un filtro de carbón activado. Esta configuración permite tratar diferentes tipos de contaminación en sucesivas fases, en lugar de depender de un único elemento filtrante.
En algunos sistemas pueden conectarse tres consumidores. Todos los filtros pueden sustituirse fácilmente cuando los elementos filtrantes alcanzan su límite de servicio.
| Elemento | Función principal |
|---|---|
| Prefiltro | Retención inicial de partículas y contaminantes de mayor tamaño |
| Filtro fino | Reducción de partículas más pequeñas y aerosoles |
| Filtro de carbón activado | Reducción de olores y determinados contaminantes |
Filtro para el suministro de aire de una chorreadora
Los equipos de chorreado necesitan un suministro de aire comprimido adecuado. Un filtro de aire instalado en esta línea tiene la función de reducir determinadas impurezas del aire suministrado y, según el sistema, ayudar a regular la presión de funcionamiento de los usuarios conectados.
El filtro es una pieza importante del sistema, pero no debe entenderse como una solución universal para cualquier contaminación posible del aire. La selección debe considerar la fuente de aire, las impurezas previsibles, el filtro, las mangueras, los acoplamientos, el caudal y la propia chorreadora.
Diferencia entre filtración del aire y extracción de polvo
El filtro colocado en la entrada de aire comprimido cumple una función diferente de la extracción de polvo de una cabina. El primero trata el aire que alimenta la pistola u otros componentes neumáticos, mientras que el extractor retira el polvo suspendido en el interior de la cabina.
Un kit extractor con filtro para cabina chorreadora de arena está destinado a la extracción de arena con filtro integrado. Es esencial para asegurar una buena visibilidad cuando se trabaja en cabinas de chorro de arena.
El extractor se fija con cuatro tornillos en el lateral o en la parte trasera de la cabina, dependiendo de la ubicación del orificio. Dispone de una escotilla para vaciar manualmente el polvo y recuperar el abrasivo, por lo que puede vaciarse y limpiarse con facilidad.

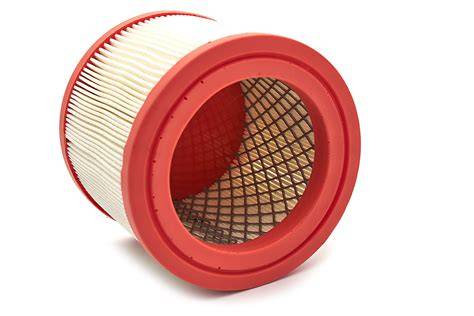

Filtro de recambio para cabinas chorreadoras
El filtro de recambio está destinado a las cabinas chorreadoras de arena de 350, 500 y 990 litros. También es adecuado para extractores universales.
| Característica | Valor |
|---|---|
| Altura | 31,5 cm |
| Diámetro exterior | 17 cm |
| Diámetro interior | 9,5 cm |
| Año del modelo | 2013 |
La compatibilidad dimensional es especialmente importante al sustituir un filtro. La altura y los diámetros deben coincidir con la carcasa y con el sistema de extracción o filtración de la cabina.
Compatibilidad con la chorreadora y sus accesorios
Las diferentes marcas y fabricantes utilizan distintos conceptos de conexión y filtración, por lo que la compatibilidad con el equipo existente es decisiva. No basta con que el filtro parezca adecuado: deben coincidir la carcasa, el elemento filtrante, las conexiones y el caudal admisible.
El sistema puede incluir filtros para uno o varios usuarios, cartuchos de recambio, distribuidores, mangueras de aire comprimido y dispositivos de supervisión. Las referencias de los cartuchos y sus carcasas son específicas y no deben intercambiarse arbitrariamente.
En las cabinas de 350, 500 y 990 litros, el filtro de recambio debe corresponder a la carcasa prevista para esos equipos. La compatibilidad también debe comprobarse cuando el filtro se instala en un extractor universal.
Caudal, presión y número de consumidores
Los filtros de aire para chorreadoras pueden diferenciarse por el número de salidas. Algunos equipos están diseñados para un consumidor, mientras que otros ofrecen dos o cuatro conexiones.
Cuando se alimentan varios equipos, no basta con contar el número de acoplamientos: el caudal total disponible debe ser suficiente para todos los cascos o consumidores conectados al mismo tiempo. El regulador de presión, el manómetro, la longitud de las mangueras y el diámetro interior de las tuberías también influyen en la presión realmente disponible en el punto de uso.
Las tuberías largas o dimensionadas de forma desfavorable pueden provocar pérdidas de presión adicionales. Por este motivo, el caudal y la presión deben comprobarse en las condiciones reales de funcionamiento, no únicamente en la salida del compresor.
Cartuchos y elementos filtrantes de recambio
Los cartuchos filtrantes son piezas de consumo y mantenimiento. Los cartuchos AFC, CPF-8 y otros modelos están diseñados para carcasas de filtro determinadas y no pueden sustituirse libremente entre sí.
Los intervalos de cambio dependen de las indicaciones del fabricante, del tiempo de funcionamiento y de la carga de contaminación del aire comprimido. El olor, la suciedad visible, la presencia de humedad o una pérdida de presión anormal son señales adicionales para revisar la instalación.
Un cambio de cartucho realizado a tiempo protege también los componentes situados después del filtro y contribuye a mantener un caudal de aire estable. Un elemento filtrante sucio o saturado aumenta la pérdida de presión y puede perjudicar la calidad del aire.
Separación del condensado y mantenimiento
La separación del condensado debe controlarse junto con el estado del cartucho. El agua acumulada puede afectar al abrasivo, favorecer su apelmazamiento y perjudicar el funcionamiento de los componentes neumáticos.
El cartucho y el separador de condensado deben revisarse y mantenerse de acuerdo con las indicaciones del fabricante. La frecuencia de mantenimiento depende de la duración del trabajo, de la humedad y de la contaminación del aire suministrado.
El filtro no convierte cualquier aire en aire respirable
Es importante distinguir entre la filtración de partículas, aceite y humedad y la eliminación de contaminantes gaseosos. Los filtros de aire habituales de esta categoría no están diseñados automáticamente para eliminar monóxido de carbono.
En el caso del Clemco CPF se indica expresamente que no se produce separación de CO. Si existe una posible exposición al monóxido de carbono, debe preverse una supervisión adecuada o un concepto integral diseñado para esa situación.
Un filtro por sí solo no convierte automáticamente una fuente de aire inadecuada en aire respirable seguro. Para estas aplicaciones pueden utilizarse sistemas independientes de aviso de CO y equipos de supervisión de gases.
Filtros de aire comprimido: Funcionamiento, tipos, recomendaciones...
Fuente de aire y compresor sin aceite
Como fuente alternativa de aire existe un compresor de membrana Ekastu sin aceite para aplicaciones de aire respirable conforme a DIN EN 12021. El equipo funciona sin aceite lubricante en la cámara de compresión y constituye una solución independiente para aplicaciones que requieren una fuente de aire sin aceite adecuadamente diseñada.
También en este caso, el caudal suministrado y la presión de funcionamiento deben ser compatibles con el sistema de protección respiratoria conectado. La fuente de aire no debe evaluarse de forma aislada, sino junto con el filtro, las mangueras, los acoplamientos y el equipo final.
Cómo planificar el sistema completo
Para seleccionar un filtro de aire para una chorreadora, debe revisarse siempre toda la cadena: fuente de aire, posibles contaminantes, filtro, supervisión necesaria, manguera, acoplamientos y chorreadora.
Solo cuando el caudal, la presión y la compatibilidad técnica son adecuados en conjunto puede construirse un sistema estable de aire comprimido para chorreado. La elección correcta del filtro debe basarse en las características de la instalación y no únicamente en el tamaño de la cabina o en el aspecto exterior del cartucho.
- Comprobar el tipo de chorreadora y la función del filtro.
- Identificar la presencia de agua, aceite, aerosoles, olores, pintura, óxido y partículas sólidas.
- Verificar el caudal total necesario para todos los consumidores conectados.
- Comprobar la presión de trabajo disponible en el punto de uso.
- Revisar las conexiones, la carcasa y las dimensiones del elemento filtrante.
- Utilizar únicamente cartuchos compatibles con la carcasa correspondiente.
- Controlar el condensado, la suciedad, los olores y las pérdidas de presión.
- Instalar un sistema de supervisión específico cuando exista riesgo de monóxido de carbono.
- Diferenciar el filtro de aire comprimido del extractor de polvo de la cabina.
