El filtro de agua de 3/4″ está destinado a la retención de partículas en suspensión presentes en el agua fría, como arena, óxido, algas, restos de cáñamo y arenilla. En esta categoría se encuentran soluciones compactas con conexiones roscadas, vaso transparente y cartuchos lavables o reemplazables.
Para valorar un filtro de agua ref. 91052 de 3/4″ Filtmaster, es importante comprobar el tipo de filtración, la finura de la malla, la presión máxima, la temperatura de funcionamiento, las dimensiones y la compatibilidad del cartucho.

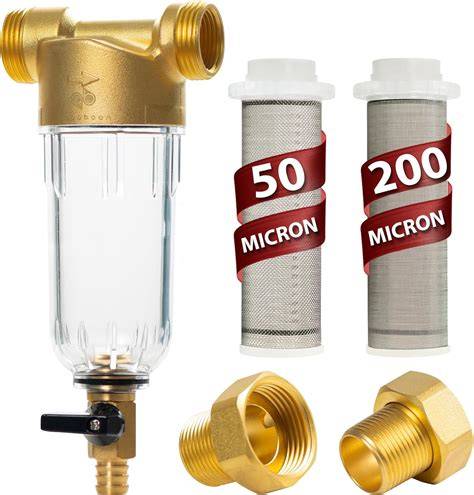

Características principales de un filtro de agua de 3/4″
El filtro fino Miniplus garantiza un suministro constante de agua filtrada.
Su malla filtrante impide el paso de partículas, como restos de óxido, cáñamo o arenilla.
El vaso de decantación transparente permite comprobar visualmente la suciedad acumulada en el interior del filtro.
La suciedad acumulada en el vaso del filtro puede ser fácilmente eliminada con un simple giro de la llave de purga.
Su compacto diseño permite instalarlo en espacios reducidos.
- Para agua fría.
- Conexión de 3/4″.
- Vaso de decantación transparente.
- Cartucho inoxidable.
- Rosca interior y exterior.
- Malla de 105/135 µm.
- Temperatura máxima de 40 °C.
- Presión máxima de 16 bar.
- Cumple la normativa DIN EN 13443-1.
Qué contaminantes puede retener
La filtración mecánica elimina partículas de sedimentos del agua, como arena, óxido y algas.
La malla filtrante impide el paso de restos de óxido, cáñamo o arenilla.
La eficacia depende de la finura del elemento filtrante: cuanto menor sea el tamaño de los poros, más pequeñas serán las partículas que puede retener el cartucho, aunque también puede disminuir el caudal y aumentar la frecuencia de limpieza.
Un filtro de sedimentos no debe confundirse con un sistema de ósmosis inversa, un intercambiador de iones o un equipo de desinfección. Este tipo de filtración está destinado principalmente a las partículas sólidas visibles o suspendidas.
Conexión de 3/4″ y montaje
La conexión de 3/4″ corresponde a 26,16 mm.
Las soluciones de este tipo pueden incorporar dos conexiones de latón con rosca interna de 26,16 mm (3/4″).
El filtro puede instalarse en la tubería de entrada de agua fría, antes de los equipos que se quieran proteger frente a partículas, siempre que las dimensiones y el sentido de circulación sean compatibles con la instalación.
El compacto diseño permite instalarlo en espacios reducidos.
Antes de realizar el montaje, se deben comprobar el diámetro de la tubería, el tipo de rosca, el espacio disponible para retirar el vaso o el cartucho y la presión de servicio de la instalación.
Datos de conexión y funcionamiento
| Característica | Valor |
|---|---|
| Conexión | 3/4″ |
| Diámetro equivalente | 26,16 mm |
| Tipo de agua | Agua fría |
| Temperatura máxima | 40 °C |
| Presión máxima | 16 bar |
| Tipo de filtración | Filtración mecánica |
| Malla filtrante | 105/135 µm |
Diferencias entre un filtro fino lavable y un cartucho de sedimentos
Los filtros finos con cartucho inoxidable pueden limpiarse mediante la llave de purga, sin necesidad de desmontar completamente el equipo.
Los cartuchos filtrantes de sedimentos de polipropileno no son lavables y deben ser sustituidos cada 6 meses (DIN 1988).
Por tanto, el mantenimiento depende del diseño del filtro instalado. Un elemento filtrante lavable permite retirar la suciedad acumulada, mientras que un cartucho desechable debe reemplazarse cuando está saturado.
| Tipo de elemento | Mantenimiento | Aplicación |
|---|---|---|
| Cartucho inoxidable | Lavado mediante purga | Retención de partículas en instalaciones de agua fría |
| Cartucho de sedimentos PP | Sustitución cada 6 meses (DIN 1988) | Retención de arena, óxido, algas y partículas en suspensión |
Alternativa con cartucho de polipropileno de 5 µm
El filtro de agua Naturewater NW-BR10B1 ha sido especialmente desarrollado para que el agua potable ligeramente contaminada se pueda consumir de forma rápida y fácil.
Este filtro de agua es muy económico y su instalación y manejo muy sencillos.
Su calidad y rendimiento se corresponden con los de otros sistemas de filtración comercializados que son, sin embargo, mucho más caros.
Este sistema para el filtrado de agua se envía con un cartucho filtrante para sedimentos de 5 µ que elimina de forma fiable la arena, el óxido, las algas y otras partículas en suspensión del agua.
El cartucho filtrante de 3/4 de pulgada (26,16 mm) utilizado en este filtro puede ser reemplazado y, en caso necesario, sustituido por otro de otro material diferente.
Los cartuchos filtrantes de 10″ (254 mm) pueden ser sustituidos por otro de material diferente, si se desea.
Dependiendo de los cartuchos filtrantes que se utilicen, el filtro de agua es la solución para retener casi cualquier impureza.
Este filtro de agua no contiene membrana-RO (ósmosis inversa) ni intercambiador de iones.
Esto significa que el contenido mineral natural del agua, que es esencial para la vida, se mantiene en gran medida, mientras que la dureza apenas se ve afectada.
Especificaciones del sistema de una etapa
| Característica | Valor |
|---|---|
| Modelo | NW-BR10B1 |
| Número de etapas de filtrado | 1 etapa |
| Precisión de filtrado | 5 µm |
| Cartucho | 10″ (254 mm) |
| Material principal | Polipropileno (PP) |
| Caudal | 360 LITER |
| Dimensiones | 130 x 140 x 340 mm |
| Presión de funcionamiento | 5.5 Bar |
| Presión máxima | 8.9 bar |
| Color | Azul |
| Montaje | Montaje en pared |
Otra versión de este sistema presenta las siguientes características: caudal de 600 LITER, dimensiones de 135 x 135 x 330 mm, presión de funcionamiento de 5,5 bar y presión máxima de 9 bar.
La diferencia entre ambas configuraciones debe considerarse en función del modelo exacto, el cartucho instalado y las condiciones de la instalación.
Cartuchos compatibles
El cartucho de sedimentos de 5 µm puede sustituirse por otros elementos filtrantes compatibles con el tamaño de la carcasa.
- Carbón activado en bloque CTO-10B 5µ (artículo 50825).
- Cartucho CRM-1A 5µ (artículo 50824).
- Cartucho filtrante de resina RS-10D (artículo 50822).
- Filtro CRM-5A (artículo 50838).
- Filtro de carbón activado granular UDF-10A (artículo 50827).
- Filtro de sedimentos PP-10A 5µ (artículo 50820).
Los cartuchos del filtro están cerrados y sellados con lámina, por lo que no tienen fecha de caducidad y pueden ser almacenados sin perder calidad.
Qué puede filtrar cada tipo de cartucho
Cartucho de sedimentos
La filtración de sedimentos a 5 µ elimina partículas de sedimentos del agua, como arena, óxido y algas.
Carbón activado
Con la ayuda de un cartucho de carbón activado compactado o block, se puede filtrar una gran parte de las toxinas del agua, tales como ozono, pesticidas, óxido, partículas de cal o cloro.
Las concentraciones de metales pesados como plomo, cobre, etc. también se reducen considerablemente.
El carbón activado, además, elimina la coloración anormal del agua y olores.
Membrana de ultrafiltración
La membrana de ultrafiltración filtra todas las partículas > 0,22 µ (0,00022 mm) del agua.
Esta etapa elimina nuevamente las bacterias, protozoos, quistes, algas, esporas y esporas de hongos del agua corriente.
Filtro de carbón activado PI “Gourmet”
Está compuesto por carbón activado de coco granulado de alta calidad con la mayor superficie posible.
Este filtro elimina olores y sabores desagradables, proporcionando al agua un sabor puro y refrescante.
Presión, caudal y límites de uso
La presión máxima indicada para el filtro fino Miniplus es de 16 bar y la temperatura máxima es de 40 °C.
En los sistemas con carcasa para cartuchos de 10″, la presión de funcionamiento indicada es de 5,5 bar, mientras que la presión máxima puede ser de 8.9 bar o de 9 bar según la versión.
Estos valores no deben mezclarse: la presión máxima de 16 bar corresponde al filtro fino Miniplus, mientras que los valores de 8.9 bar y 9 bar corresponden a configuraciones de carcasa para cartuchos de 10″.
El filtro debe utilizarse únicamente dentro de los límites indicados para el modelo concreto, especialmente en lo relativo a presión, temperatura, tamaño del cartucho y caudal.
Mantenimiento y sustitución del elemento filtrante
- Cierre el suministro de agua antes de intervenir en el filtro.
- Libere la presión acumulada en el tramo de instalación.
- Compruebe el estado del vaso transparente o del cartucho.
- Limpie el filtro inoxidable mediante la llave de purga cuando se haya acumulado suciedad.
- Sustituya los cartuchos de sedimentos de polipropileno, ya que no son lavables.
- Revise las juntas y las conexiones antes de volver a abrir el suministro.
- Compruebe que no existan fugas después del montaje.
Los cartuchos filtrantes de sedimentos no son lavables y deben ser sustituidos cada 6 meses (DIN 1988).
En instalaciones con mayor presencia de arena, óxido o partículas, el cartucho puede saturarse antes, lo que puede provocar una disminución del caudal.
Contenido habitual del suministro
El contenido de la entrega de un sistema de carcasa para cartucho de 10″ puede incluir un anillo de llave de filtro PP grande, el cartucho de sedimentos PP de 10″ - 254 mm 5µ y un kit de montaje.
El contenido exacto depende del modelo y de la configuración adquirida.
- Carcasa del filtro.
- Cartucho filtrante.
- Anillo de llave de filtro PP grande.
- Kit de montaje.
- Soporte para montaje a pared.
Comparación de configuraciones
| Configuración | Elemento filtrante | Finura | Presión máxima | Dimensiones |
|---|---|---|---|---|
| Filtro fino Miniplus | Cartucho inoxidable | 105/135 µm | 16 bar | Diseño compacto |
| Naturewater NW-BR10B1 | PP de 10″ | 5 µm | 8.9 bar | 130 x 140 x 340 mm |
| Versión NW-BR10F | PP de 10″ | 5 µm | 9 bar | 135 x 135 x 330 mm |
El filtro fino lavable resulta práctico cuando se busca retirar periódicamente la suciedad mediante purga.
El sistema con cartucho PP de 5 µm ofrece una filtración más fina, pero requiere sustituir el cartucho cuando se satura.
Opciones de filtración más avanzadas
Cuando se necesita una filtración adicional, puede utilizarse un sistema de ultrafiltración de tres etapas.
El equipo de ultrafiltración para encimera Naturewater NW-3-UF incorpora un filtro de agua delgado para encimera, una conexión en bayoneta para un cambio rápido del filtro, un caudal de 2 l/min y un sistema de ultrafiltración de tres etapas.
Está destinado a agua potable limpia y deliciosa.
La ósmosis inversa utiliza una tecnología distinta y puede requerir una bomba de refuerzo para suministrar, aumentar o amplificar la presión del agua.
La bomba booster Wiltec de 100 GPD tiene una potencia de 35 W y una capacidad aproximada de 350 l/día.
La bomba booster Wiltec de 500 GPD tiene una potencia de 100 W y una capacidad aproximada de 1900 l/día.
La bomba booster Wiltec de 600 GPD tiene una potencia de 108 W y una capacidad aproximada de 2300 l/día.
Estas bombas están destinadas a equipos de ósmosis inversa y no sustituyen a un filtro mecánico de 3/4″ para sedimentos.
HIDROEQUIPOS SAS FILTROS PARA SISTEMAS DE RIEGO
Cómo elegir el recambio adecuado para la referencia 91052
- Compruebe que la conexión sea de 3/4″ o 26,16 mm.
- Verifique si la carcasa utiliza un cartucho lavable o un cartucho reemplazable.
- Confirme el tamaño del cartucho: 10″ (254 mm) en los sistemas compatibles con esa carcasa.
- Seleccione la finura adecuada para la calidad del agua.
- Compruebe la presión de funcionamiento y la presión máxima.
- Respete la temperatura máxima de 40 °C cuando corresponda al modelo.
- Revise las dimensiones disponibles para el montaje y el mantenimiento.
- Utilice carbón activado, resina o ultrafiltración únicamente cuando la necesidad de tratamiento corresponda a ese tipo de cartucho o equipo.
La referencia del filtro por sí sola no sustituye la comprobación de las dimensiones, las roscas, el tipo de cartucho y los límites de presión y temperatura.
