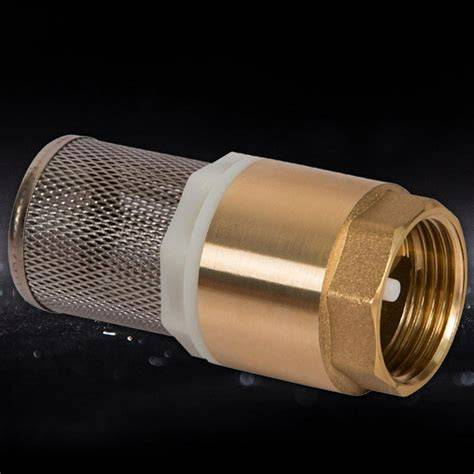

El filtro de retención es un componente dual que combina la filtración de partículas y el bloqueo del flujo en un solo cuerpo. Está diseñado para proteger las instalaciones y evitar el retroceso del fluido en sistemas de agua, riego, circuitos hidráulicos ligeros y sistemas neumáticos.
Fabricado en latón con roscas BSP de 1/2 a 4 pulgadas, está disponible en 9 medidas. Su diseño compacto facilita la instalación en espacios reducidos y permite integrarlo en diferentes configuraciones de tuberías.
Qué es una válvula de retención
Las válvulas de retención, conocidas también como válvulas unidireccionales, válvulas check o válvulas uniflujo, cierran completamente el paso de un fluido en circulación al mismo tiempo que permiten el fluido libre en el lado contrario.
Su principal uso se da en tuberías que están unidas a sistemas de bombeo para impedir que la bomba trabaje en vacío. Las válvulas de retención de agua se utilizan en instalaciones de fontanería y de calefacción, así como en equipos de bombeo y otras muchas aplicaciones.
El recorrido en este caso, del disco u obturador a la posición de apertura total, es mínimo. Además de evitar el descebado de bombas, puede ser una solución a golpes de ariete si se instala en el punto adecuado del tramo de tuberías.
Función del filtro de retención
La función dual de filtrado y retención permite reunir en un solo cuerpo dos tareas importantes para la protección de una instalación: la separación de partículas y la limitación del flujo en sentido contrario.
- Filtrado: retiene partículas presentes en el fluido.
- Retención: bloquea completamente el paso del fluido en circulación y permite el flujo libre en el lado contrario.
- Protección de bombas: ayuda a impedir que la bomba trabaje en vacío.
- Prevención del descebado: evita que el fluido regrese cuando la instalación deja de trabajar.
- Control del circuito: mantiene el sentido de circulación previsto en la tubería.
En los sistemas unidos a equipos de bombeo, esta combinación permite proteger el funcionamiento del conjunto y reducir los problemas asociados al retorno del fluido.
Características principales
| Característica | Descripción |
|---|---|
| Tipo de componente | Filtro y válvula de retención en un solo cuerpo |
| Material | Latón |
| Conexiones | Roscas BSP |
| Medidas | De 1/2 a 4 pulgadas |
| Disponibilidad | 9 medidas |
| Aplicaciones | Agua, riego, circuitos hidráulicos ligeros y sistemas neumáticos |
| Diseño | Compacto |
| Funcionamiento | Filtración de partículas y bloqueo del flujo inverso |
Material y conexiones
Construcción en latón
La construcción en latón permite utilizar el componente en instalaciones de agua, riego, circuitos hidráulicos de baja presión e instalaciones industriales de fluidos. El cuerpo integra la función de filtración y la función de retención en una solución compacta.
Roscas BSP
El filtro de retención dispone de roscas BSP de 1/2 a 4 pulgadas y está disponible en 9 medidas. Esta variedad permite seleccionar la conexión adecuada para distintos diámetros de tubería y configuraciones de instalación.
La elección de la medida debe corresponder con las conexiones del circuito en el que se instalará el componente.
Aplicaciones del filtro de retención
Sistemas de agua
Las válvulas de retención de agua se utilizan en instalaciones de fontanería y de calefacción, así como en equipos de bombeo y otras muchas aplicaciones.
Las válvulas de retención de Arco son del tipo eje longitudinal centrado, adecuadas para su uso en instalaciones de agua potable que requieran de un dispositivo que evite el retroceso del agua, como redes de distribución de agua potable, instalaciones de fontanería, grupos de impulsión de agua y grupos de presión para edificios.
Sistemas de riego
Los sistemas de riego necesitan mantener el sentido de circulación del agua y proteger los equipos conectados a la red. El filtro de retención puede utilizarse en estas instalaciones para combinar la filtración de partículas con el bloqueo del flujo inverso.
Circuitos hidráulicos de baja presión
Los circuitos hidráulicos de baja presión forman parte de las aplicaciones previstas para este componente. Su función resulta adecuada cuando se necesita controlar el retorno del fluido y reducir la presencia de partículas en el circuito.
Instalaciones industriales de fluidos
El componente también puede utilizarse en instalaciones industriales de fluidos, siempre que las condiciones de servicio correspondan con las características de la instalación y del dispositivo.
Sistemas neumáticos
Los sistemas neumáticos se encuentran entre las aplicaciones indicadas para este filtro de retención. La función unidireccional permite mantener el sentido previsto del flujo dentro del circuito.
Tipos de válvulas de retención
Las válvulas de retención pueden emplear diferentes mecanismos para cerrar el paso del fluido cuando este intenta circular en sentido contrario.
Válvula de clapeta oscilante
Estas válvulas se sirven de una clapeta que ejerce, con la gravedad, de obturador.
Válvula de muelle
La válvula de muelle utiliza la acción de un muelle para devolver el elemento de cierre a su posición y bloquear el flujo inverso.
Válvula de pistón
La válvula de pistón utiliza un pistón como elemento de cierre para controlar el sentido de circulación del fluido.
Válvula de retención de bola
La válvula de retención de bola es un tipo específico de válvula que se emplea para terminales de bombas de extracción de pozos, para aguas residuales, sucias o con condiciones químicas agresivas.
Uso en sistemas de bombeo
Su principal uso se da en tuberías que están unidas a sistemas de bombeo para impedir que la bomba trabaje en vacío.
Además de evitar el descebado de bombas, puede ser una solución a golpes de ariete si se instala en el punto adecuado del tramo de tuberías.
El dispositivo debe colocarse en el punto apropiado del circuito para que pueda cumplir su función de impedir el retroceso del fluido y contribuir al funcionamiento correcto del sistema de bombeo.
Valvula unidireccional: 6 mejores valvulas unidireccionales
Instalación en espacios reducidos
Su diseño compacto facilita la instalación en espacios reducidos. Esta característica permite integrar el componente en circuitos donde el espacio disponible para incorporar elementos independientes de filtración y retención es limitado.
La combinación de ambas funciones en un solo cuerpo también simplifica la configuración del circuito, ya que el mismo componente se encarga de filtrar partículas y bloquear el flujo inverso.
Selección del componente
Para seleccionar un filtro de retención deben considerarse la aplicación, el tipo de fluido, las condiciones de servicio y la medida de la conexión.
- Determinar si se instalará en un sistema de agua, riego, calefacción, bombeo, circuito hidráulico, instalación industrial de fluidos o sistema neumático.
- Comprobar que la medida corresponda con la tubería y las conexiones disponibles.
- Seleccionar una de las 9 medidas disponibles entre 1/2 y 4 pulgadas.
- Verificar que las condiciones de servicio sean compatibles con el dispositivo.
- Instalarlo en el punto del tramo de tuberías en el que se necesite impedir el retroceso del fluido.
En general, su utilización es adecuada en todas aquellas aplicaciones que requieran de una válvula de retención trabajando en las condiciones de servicio especificadas.
Aplicaciones específicas de las válvulas de retención de Arco
Las válvulas de retención de Arco son del tipo eje longitudinal centrado, adecuadas para su uso en instalaciones de agua potable que requieran de un dispositivo que evite el retroceso del agua.
- Redes de distribución de agua potable.
- Instalaciones de fontanería.
- Grupos de impulsión de agua.
- Grupos de presión para edificios.
En general, su utilización es adecuada en todas aquellas aplicaciones que requieran de una válvula de retención trabajando en las condiciones de servicio especificadas.
Ventajas de una solución combinada
- Integra filtración y retención en un solo cuerpo.
- Ayuda a proteger los equipos de bombeo.
- Evita el retroceso del fluido.
- Contribuye a prevenir el descebado de bombas.
- Puede contribuir a solucionar golpes de ariete cuando se instala en el punto adecuado del tramo de tuberías.
- Está disponible con roscas BSP de 1/2 a 4 pulgadas.
- Se ofrece en 9 medidas.
- Su construcción en latón es adecuada para diferentes instalaciones de fluidos.
- Su diseño compacto facilita el montaje en espacios reducidos.
El filtro de retención constituye una solución para instalaciones que necesitan combinar la protección frente a partículas con el control del sentido de circulación del fluido.
