Un filtro de venteo hidrofóbico permite la entrada y salida controlada de aire o gas en un tanque, mientras actúa como barrera microbiológica entre el contenido y el ambiente externo. Su función es proteger el producto frente a bacterias, virus, partículas y otros contaminantes, además de mantener equilibrada la presión interna durante el llenado, el vaciado, el almacenamiento y la esterilización.
Los filtros seleccionados para el venteo de tanques suelen ser cartuchos de aire o gas estéril con membrana hidrofóbica, normalmente de PTFE. Deben retener microorganismos y virus presentes en el aire, resistir la humedad y el vapor, y tener un tamaño adecuado para permitir el caudal necesario sin provocar sobrepresión, vacío, deformación o implosión del tanque.
Qué es un filtro de venteo hidrofóbico
El filtro de venteo de PTFE es una membrana especialmente diseñada para el venteo de depósitos y contenedores, así como para la esterilización de gases en procesos industriales. Se trata de una membrana de politetrafluoroetileno, PTFE, hidrofóbica natural.
En sistemas farmacéuticos, el venteo se realiza mediante filtros hidrofóbicos de grado de esterilización, que actúan como barrera microbiológica entre el interior del tanque y el ambiente externo, cumpliendo con los requisitos de procesos GMP. El venteo de tanques consiste en permitir la entrada y salida de aire o gas de forma controlada durante operaciones como llenado, vaciado, almacenamiento y esterilización.
La hidrofobicidad es una propiedad esencial porque el filtro puede quedar expuesto a la humedad del aire, al condensado o al vapor de los ciclos de esterilización. La membrana PTFE resiste la humedad y el vapor, reduciendo el riesgo de bloqueo y fallos del filtro.
Qué funciones cumple el venteo filtrado
Los tanques de almacenamiento de productos líquidos alimentarios y bebidas, ingredientes, productos químicos CIP y otros fluidos de procesamiento están presentes en numerosas plantas de producción. Una filtración de venteo correctamente seleccionada proporciona una barrera entre el contenido del tanque y el entorno.
- Protección del contenido del tanque frente a microorganismos, virus y contaminantes físicos presentes en el aire del entorno, evitando la degradación de su calidad.
- Protección del entorno frente a la salida de fluidos agresivos del tanque.
- Mantenimiento de una presión equilibrada dentro del tanque para protegerlo contra daños por sobrepresión o vacío.
- Protección del producto frente a la contaminación aérea durante el llenado, el almacenamiento y el vaciado.
- Protección del ambiente frente a los aerosoles procedentes del interior del tanque.
En la industria farmacéutica, el control de la contaminación es un requisito crítico en todas las etapas del proceso. El venteo permite la respiración controlada de los tanques, manteniendo la presión de equilibrio y evitando la entrada de microorganismos, partículas y otros contaminantes del entorno.
En aplicaciones farmacéuticas y biofarmacéuticas, el venteo no es un simple intercambio de aire, sino un elemento clave para preservar la esterilidad del sistema y proteger la calidad del producto. En la industria de alimentos y bebidas, el venteo se aplica de manera similar en tanques de ingredientes y productos líquidos, con principios operativos parecidos.

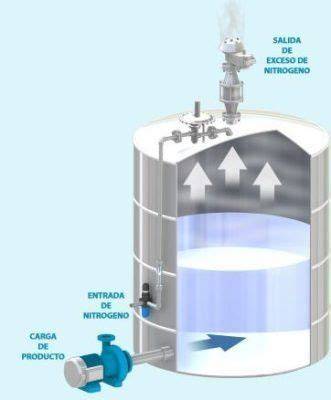

Cómo funciona durante el llenado y el vaciado
Los líquidos se bombean regularmente hacia el interior y hacia el exterior de los tanques. A medida que el tanque se llena, el aire es expulsado porque el volumen del líquido entrante desplaza el volumen de aire.
Cuando el tanque se vacía, el aire de la planta circundante entra para reemplazar el volumen ocupado anteriormente por el líquido. Por esta razón, el filtro de venteo debe permitir el flujo de aire tanto en dirección de salida como de entrada.
Los filtros de venteo deben dimensionarse de modo que no obstaculicen este flujo en dirección directa o inversa, para no alterar la presión de equilibrio del tanque. En estas aplicaciones, el filtro de venteo se dimensiona según el mayor valor entre el caudal de llenado de la bomba y el caudal de vaciado de la bomba, utilizando un caudal de aire equivalente.
Un filtro con una capacidad insuficiente puede crear una resistencia excesiva al paso del aire. Esto puede limitar la velocidad de vaciado, producir diferencias de presión y comprometer la integridad mecánica del tanque o del propio elemento filtrante.
Importancia del dimensionamiento correcto
El dimensionamiento adecuado de la filtración de venteo es especialmente importante en aplicaciones que incluyen esterilización in situ, SIP, con vapor. Después de la esterilización del tanque, el vapor se enfría y se condensa rápidamente, provocando un cambio instantáneo de volumen y una presión negativa.
Existe una diferencia de volumen superior a 1000 veces entre la cantidad de agua en fase gaseosa, vapor, y en fase líquida. La entrada de aire resultante, necesaria para reemplazar el volumen ocupado anteriormente por el vapor condensado, debe producirse con suficiente rapidez y con un caudal de aire suficientemente elevado para evitar daños en el tanque.
Un filtro de venteo mal dimensionado puede provocar bajos caudales de vaciado de la bomba, pérdida de protección del contenido debido al colapso de los filtros o de los discos de ruptura y, en el peor de los casos, implosión o deformación del tanque.
El tamaño del filtro debe considerar el flujo necesario durante el llenado, el vaciado y los ciclos de esterilización. También debe tenerse en cuenta la resistencia de la membrana cuando está sometida a humedad, vapor, presión diferencial o una presión inversa accidental.
Por qué debe ser hidrofóbico
Los filtros de venteo deben ser hidrofóbicos porque, si se humedecen por la humedad del aire circundante o por la exposición al vapor, el flujo de aire hacia dentro y hacia fuera del tanque puede verse impedido.
Cuando el respiradero del tanque está equipado con cartuchos hidrofóbicos esterilizables de membrana PTFE, el sistema puede funcionar de manera más fiable. La membrana PTFE resiste la humedad y el vapor, reduciendo el riesgo de bloqueo y fallos del filtro.
La hidrofobicidad permite conservar la capacidad de respiración del tanque en condiciones en las que una membrana no hidrofóbica podría quedar obstruida por agua o condensado. Esta característica resulta especialmente relevante en ambientes húmedos y en instalaciones que realizan limpieza o esterilización con vapor.
Retención de bacterias, virus y partículas
Es importante que los filtros de venteo retengan los microorganismos y virus presentes en el aire, incluidos los bacteriófagos. La filtración del venteo protege el contenido del tanque frente a bacterias, virus y partículas del aire, evitando la degradación de la calidad del producto.
La retención absoluta es una de las características del filtro de venteo de PTFE. Estos filtros están validados mediante la prueba de desafío microbiano líquido según ASTM F 838-05 para ofrecer una retención absoluta incluso en condiciones de alta humedad.
La membrana de PTFE de 0,2 μm es eficaz frente a bacterias y la mayoría de los virus, cumpliendo los estándares para filtración estéril. La capacidad real de retención debe verificarse de acuerdo con el proceso, el microorganismo de referencia, el tipo de membrana y los requisitos regulatorios aplicables.
Material PTFE y características técnicas
Los filtros de venteo de PTFE están especialmente diseñados para resistir altas temperaturas y pueden esterilizarse mediante vapor hasta 135 °C. También se validan mediante parámetros de rendimiento como compatibilidad química, extractables, estabilidad térmica, tasas de flujo, paso de aire y capacidad de soportar una presión inversa accidental.
- Retención absoluta.
- Membrana esencialmente hidrofóbica.
- Alta estabilidad térmica.
- Amplia compatibilidad química.
- Sellado por calor.
- Ausencia de lixiviación.
- Integridad probada al 100 %.
Los filtros están disponibles en distintos tamaños de poro para adaptarse a necesidades específicas de microfiltración en aplicaciones críticas y especializadas, tanto para aire como para líquido.
| Parámetro | Valor indicado |
|---|---|
| Membrana | PTFE reforzado con malla de polipropileno |
| Carcasa | Polipropileno |
| Área de filtración | 20 cm2 |
| Máxima presión de trabajo | 3 bar (300 kPa, 43.5 psi) |
| Máxima temperatura | 134ºC |
| Diámetro de la carcasa | 62 mm |
| Volumen de llenado | Aprox. 3 ml |
| Volumen muerto | Aprox. 0.5 ml después del punto de burbuja; 1 ml antes |
Caudal de aire y presión diferencial
El caudal de aire depende de la presión diferencial aplicada a la membrana, lo que permite adaptarse a distintas aplicaciones. Un filtro de venteo debe ofrecer un caudal suficiente con una baja diferencia de presión para que el tanque pueda respirar sin restricciones excesivas.
| Tamaño de poro | Presión diferencial | Caudal de aire típico |
|---|---|---|
| 0.2 μm | 0.02 bar | 1.1 l/min |
| 0.45 μm | 0.02 bar | 1.8 l/min |
| 0.2 μm | 0.05 bar | 2.0 l/min |
| 0.45 μm | 0.05 bar | 4.6 l/min |
| 0.2 μm | 0.1 bar | 5.0 l/min |
| 0.45 μm | 0.1 bar | 8.5 l/min |
El caudal debe compararse con las necesidades reales del tanque, especialmente con el caudal máximo de llenado y de vaciado. También debe verificarse el comportamiento del filtro durante la esterilización, cuando la condensación puede generar una demanda repentina de entrada de aire.
Resistencia al agua y esterilización
El punto de penetración de agua de la membrana de 0.2 μm es de 4.0 bar (58 psi), mientras que para la membrana de 0.45 μm es de 3.0 bar (43.5 psi).
Los métodos de esterilización incluyen el autoclave a 121ºC durante al menos 20 ciclos o a 134ºC. Los modelos E y G son preesterilizados con óxido de etileno.
La resistencia térmica, la estabilidad dimensional y la compatibilidad con el método de esterilización deben comprobarse antes de seleccionar el filtro para un proceso concreto. La esterilización repetida no debe comprometer la integridad de la membrana, las uniones ni la carcasa.
Aplicaciones del filtro de venteo hidrofóbico
El venteo se utiliza ampliamente en distintos tipos de tanques dentro de los procesos farmacéuticos y biofarmacéuticos, entre ellos los tanques de agua purificada y agua para inyección, los tanques de preparación y mezcla de soluciones y los tanques de almacenamiento de productos.
- Tanques de agua purificada.
- Tanques de agua para inyección.
- Tanques de preparación y mezcla de soluciones.
- Tanques de almacenamiento de productos.
- Fermentadores de ventilación y aireación.
- Filtración estéril de API e inyectables.
- Aire comprimido estéril para maquinaria farmacéutica.
- Aire estéril para el llenado de inyectables en polvo seco.
- Tanques de ingredientes alimentarios.
- Tanques de productos líquidos en la industria de alimentos y bebidas.
- Pequeños fermentadores y contenedores de medios de cultivo.
- Protección de bombas de vacío en sistemas de filtración de líquidos.
En estas aplicaciones, el venteo permite el intercambio de aire durante el llenado y el vaciado, ayuda a proteger el contenido del tanque frente a contaminantes del aire, mantiene la esterilidad del proceso y controla la presión interna para evitar daños por sobrepresión o vacío.
Venteo en tanques farmacéuticos y biofarmacéuticos
En la industria farmacéutica, la prevención incluye evitar la afluencia de bacterias. En la mayoría de los casos, es más sencillo prevenir un acontecimiento indeseable que tomar medidas de reparación para deshacer el daño que ya se ha producido.
Sin embargo, es seguro asumir que tanto la prevención como la remediación son necesarias en casi todos los sistemas de agua, incluidos los sistemas de agua farmacéuticos, para controlar las bacterias y otros contaminantes.
En los procesos farmacéuticos, el filtro debe combinar protección microbiológica con un flujo de aire suficiente. Generalmente se utilizan filtros hidrofóbicos esterilizables, normalmente con membrana de PTFE, capaces de retener bacterias y virus y resistentes a la humedad y al vapor.
Si el área es crítica o el tanque se somete a ciclos de limpieza y esterilización, CIP/SIP, se requiere un filtro con un mayor nivel de protección. También es clave que el filtro tenga el tamaño y el caudal correctos para permitir el intercambio de aire durante el llenado, el vaciado y la esterilización sin causar sobrepresión o vacío en el tanque.
Cómo elegir un filtro de venteo
Para elegir un filtro adecuado para el venteo de tanques en la industria farmacéutica, lo más importante es combinar protección microbiológica con flujo de aire suficiente. La selección debe relacionar el nivel de retención requerido con el caudal máximo que necesita el tanque.
- Determinar el tipo de tanque y el fluido almacenado.
- Identificar si el contacto es directo o indirecto con alimentos, productos farmacéuticos o ingredientes.
- Calcular el caudal máximo de llenado y de vaciado.
- Considerar la demanda de aire durante los ciclos de limpieza y esterilización.
- Seleccionar una membrana hidrofóbica capaz de resistir humedad, vapor y productos químicos compatibles.
- Verificar la retención microbiológica y viral requerida.
- Comprobar la presión diferencial, la presión de trabajo y la resistencia a la presión inversa.
- Confirmar la compatibilidad de las conexiones con las tuberías y los equipos.
- Revisar los requisitos de trazabilidad, biocompatibilidad y cumplimiento GMP.
- Evaluar la posibilidad de realizar pruebas de integridad antes y después del uso.
La elección debe considerar el entorno y el proceso: si el área es crítica o el tanque se somete a ciclos de limpieza y esterilización, CIP/SIP, se requiere un filtro con mayor nivel de protección.
Dependiendo de si las aplicaciones son para contacto directo o indirecto con alimentos, se aplican regulaciones nacionales e internacionales. Todos los materiales plásticos pueden requerir evaluación de biocompatibilidad conforme a los requisitos del proceso.
Conexiones y configuraciones disponibles
Las especificaciones técnicas para filtros de venteo incluyen diferentes tipos de conectores cónicos para mangueras de 6-12 mm de diámetro interior, con elementos antideslizantes aptos para jeringas Luer, o conexión macho 1/8” NPT.
También existen unidades con conexiones Luer Lock y hose barb para facilitar la compatibilidad con equipos y líneas de laboratorio. Las unidades para ventilación estéril en pequeños contenedores y botellas pueden incorporar carcasas de cirolita con membrana de PTFE de 0.2 μm reforzada con poliéster.
Las unidades de filtración para la ventilación estéril de fermentadores pequeños y contenedores de medios de cultivo pueden incorporar una membrana hidrofóbica de PTFE reforzada con polipropileno para resistir presiones de 3 bar (43.5 psi). Sus 20 cm2 de superficie de filtración garantizan un elevado caudal con bajo diferencial de presión.
Cada unidad puede llevar impreso el número de lote y un número de unidad para facilitar la trazabilidad y la seguridad. La trazabilidad por número de lote facilita el cumplimiento GMP.
Parámetros de integridad y rendimiento
Para una membrana de 0.2 μm, el punto de burbuja mínimo con isopropanol es de 1.4 bar (140 kPa, 20.3 psi), o de 1.1 bar después del autoclave. Para una membrana de 0.45 μm, el punto de burbuja es de 0.9 bar (90 kPa, 13 psi).
La membrana de 0.2 μm tiene un punto de penetración de agua de 4.0 bar (58 psi), mientras que la membrana de 0.45 μm tiene un punto de penetración de agua de 3.0 bar (43.5 psi).
Estos parámetros permiten comprobar el estado de la membrana y verificar que conserva sus características después de la esterilización o durante las pruebas de integridad. La selección del tamaño de poro debe responder al nivel de retención requerido y al caudal necesario para el sistema.
Consideraciones de seguridad y mantenimiento
Un filtro de venteo hidrofóbico debe inspeccionarse para detectar humedad, obstrucciones, daños mecánicos, pérdida de integridad o alteraciones en las conexiones. El estado del filtro influye directamente en la capacidad del tanque para mantener una presión equilibrada.
La humedad o el condensado pueden aumentar la resistencia al flujo, incluso cuando la membrana sea hidrofóbica. Por ello, la instalación debe evitar acumulaciones innecesarias de líquido y debe permitir la correcta evacuación del condensado cuando el diseño del sistema lo requiera.
La presión de trabajo, la temperatura máxima, la compatibilidad química y el número de ciclos de esterilización deben mantenerse dentro de los límites establecidos para la membrana y la carcasa. Una presión inversa accidental también debe considerarse en la evaluación del sistema.
El uso de un filtro con capacidad insuficiente puede ocasionar una reducción de los caudales de vaciado, colapso del elemento filtrante, ruptura de discos de seguridad, sobrepresión, vacío, deformación o implosión del tanque.
Datos técnicos de una unidad de ventilación estéril
| Característica | Especificación |
|---|---|
| Tipo de membrana | PTFE reforzado con malla de polipropileno |
| Tamaño de poro | 0,2 µm |
| Material de carcasa | Polipropileno |
| Área de filtración | 20 cm2 |
| Presión máxima de trabajo | 3 bar (300 kPa, 43.5 psi) |
| Temperatura máxima | 134ºC |
| Esterilización | Autoclave a 121ºC o 134ºC |
| Conexiones | Luer Lock, hose barb y macho 1/8'' NPT |
| Biocompatibilidad | USP clase VI |
| Volumen de llenado | Aprox. 3 ml |
| Volumen muerto | Aprox. 0.5 ml después del punto de burbuja; 1 ml antes |
Las unidades de ventilación estéril para pequeños fermentadores y contenedores de medios de cultivo están diseñadas para proporcionar un elevado caudal con bajo diferencial de presión. También pueden utilizarse para proteger bombas de vacío en sistemas de filtración de líquidos.
Preguntas frecuentes
¿El filtro retiene virus y bacterias?
Sí, la membrana de PTFE de 0.2 µm es eficaz frente a bacterias y la mayoría de los virus, cumpliendo los estándares para filtración estéril. La retención debe relacionarse con las condiciones específicas de validación y con los requisitos microbiológicos del proceso.
¿Se puede esterilizar en autoclave?
Sí, el filtro resiste hasta 20 ciclos de autoclave a 121°C o 134°C sin comprometer su integridad.
¿Qué conexiones ofrece el filtro?
Dispone de conexiones Luer Lock y hose barb para máxima compatibilidad con equipos y líneas de laboratorio. También puede incorporar una conexión macho 1/8'' NPT y diferentes conectores cónicos para mangueras de 6-12 mm de diámetro interior.
¿Es adecuado para la industria farmacéutica?
Sí, cumple con la biocompatibilidad USP Clase VI y permite la trazabilidad por número de lote, facilitando el cumplimiento GMP.
¿Puede utilizarse para equilibrar la presión en tanques?
Está diseñado para permitir la entrada y salida de aire o gases, evitando la sobrepresión o el vacío en recipientes estériles.
¿El caudal varía según la presión?
Sí, el caudal depende de la presión diferencial aplicada a la membrana, lo que permite adaptarse a distintas aplicaciones.
