Un filtro para agua sanitaria con barómetro permite retener impurezas y controlar la presión del agua en la instalación. La combinación de filtración y medición facilita el mantenimiento, ya que el manómetro o barómetro sirve de guía para saber cuándo debe limpiarse o sustituirse el elemento filtrante.
Estos equipos pueden utilizarse en redes e instalaciones de agua, así como en sistemas destinados al tratamiento del agua en el punto de uso. La elección depende del tipo de impurezas, la presión disponible, la temperatura de trabajo, el caudal necesario y el espacio disponible para la instalación.
Qué es un filtro de agua sanitaria con barómetro

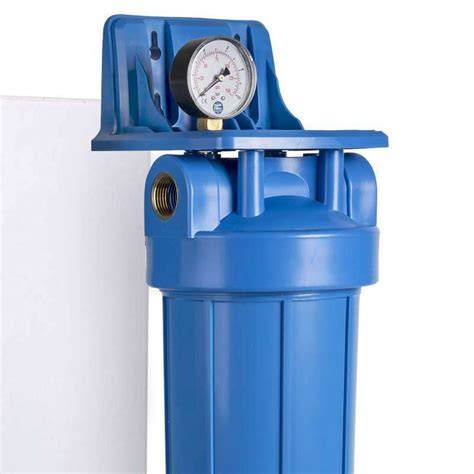

Un filtro para agua sanitaria con barómetro es un dispositivo instalado en la tubería para retener partículas y controlar la presión de entrada y salida. Las impurezas más habituales son arena, gravilla, óxido, fibras y otros residuos que pueden dañar los componentes de la instalación.
Los modelos equipados con tomas portamanómetro permiten comprobar la presión de entrada y salida. El manómetro sirve de guía para saber cuándo debe cambiarse el filtro. Si el manómetro indica una presión decreciente, es aconsejable cambiar el cartucho filtrante.
La diferencia de presión entre la entrada y la salida ofrece una referencia práctica sobre el estado del elemento filtrante. A medida que se acumula suciedad, el paso del agua puede verse limitado y la presión disponible después del filtro puede disminuir.
Funciones principales del sistema
- Retener impurezas como arena, gravilla, óxido y fibras.
- Proteger los diferentes componentes de la instalación.
- Comprobar la presión de entrada y salida mediante un manómetro.
- Facilitar la limpieza del cartucho mediante lavado manual a contracorriente.
- Permitir la descarga de la suciedad recogida.
- Mejorar la calidad del agua en el punto de uso.
- Reducir la necesidad de cargar botellas.
Los filtros autolimpiantes están destinados a redes e instalaciones de agua, aire, soluciones glicoladas y fluidos en general que pudieran contener impurezas como arena o gravilla y que pudieran dañar los diferentes componentes de la instalación.

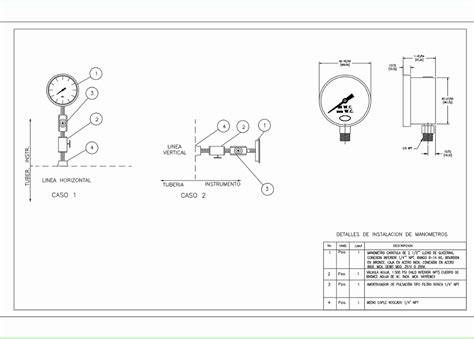

Cómo funciona el barómetro o manómetro
El manómetro mide la presión del agua dentro de la instalación y ayuda a detectar cuándo el filtro comienza a obstruirse. En algunos modelos, el cuerpo del filtro incorpora tomas portamanómetro para comprobación de presión de entrada y salida.
Cuando la presión de salida desciende respecto a la presión de entrada, puede haberse producido una acumulación de residuos en el cartucho. Si el manómetro indica una presión decreciente, es aconsejable cambiar el cartucho filtrante.
La lectura del manómetro debe interpretarse junto con el caudal, el consumo de agua y el estado general de la instalación. Una disminución de presión también puede estar relacionada con otros componentes de la red, por lo que conviene revisar el conjunto antes de sustituir el cartucho.
Lavado manual a contracorriente
El sistema de lavado manual a contracorriente permite descargar la suciedad recogida y limpiar el cartucho filtrante. Además de permitir descargar la suciedad recogida, su particular sistema de lavado a contracorriente garantiza una eficaz y real limpieza del cartucho filtrante.
El lavado a contracorriente invierte el sentido habitual del flujo para desprender los residuos acumulados en el elemento filtrante. La suciedad se evacua mediante la válvula de descarga, que en algunos modelos incorpora un racor portagoma.
El retrolavado ayuda a mantener el filtro en buen estado de funcionamiento durante más tiempo. El sistema también incorpora un retrolavado manual, lo que permite reducir la acumulación de residuos y prolongar la vida útil del filtro con una pequeña cantidad de agua de lavado.
Tipos de filtros incluidos en la gama
Filtro compacto con cartucho de acero inoxidable
Filtro de reducidas dimensiones para protección de sistema de agua potable. Sistema de lavado manual a contracorriente. Conexión M-M. Cabezal, tuerca de unión y manguito conexión grifo vaciado en latón. Vaso en PMMA y cartucho en Inox. con elemento filtrante 100 Mc.
Filtro autolimpiante semiautomático
Filtro autolimpiante semiautomático de funcionamiento a ciclón con flujo helicoidal en servicio, con cabezal orientable 360º para instalación. Conexión M-M- mediante racores en latón con válvula de retención incorporada. Cuerpo en material plástico reforzado con fibra de vidrio. Vaso transparente en PMMA. Cartucho en Inox con sistema helicoidal y elemento filtrante 60 mc.
Además de permitir descargar la suciedad recogida, su particular sistema de lavado a contracorriente garantiza una eficaz y real limpieza del cartucho filtrante.
Filtro para redes e instalaciones
Filtro autolimpiante para redes e instalaciones de agua, aire, soluciones glicoladas y fluidos en general que pudieran contener impurezas como arena o gravilla y que pudieran dañar los diferentes componentes de la instalación. Conexión H-H. Cuerpo en latón PN 25, componentes internos en latón y resina acetálica, juntas en NBR. Equipado con malla en Inox 100 mc. Con tomas portamanómetro para comprobación de presión de entrada y salida y válvula de descarga con racor portagoma.
Filtro de lavado manual con conexiones roscadas
Filtro autolimpiante de lavado manual a contracorriente con elemento filtrante en Inox. 90 mc. Cabezal en latón con conexiones roscadas mediante racor 2 piezas. Presión máx.: 16 bar - Presión min. funcionamiento: 2 bar. Temp. máx.: 30 ºC.
Filtro con vaso transparente para cartuchos intercambiables
Filtro autolimpiante de lavado manual a contracorriente. Conexión M-M. Con vaso transparente para alojar cartuchos filtrantes de nylon, hilo, Inox, carbón activado o polifosfato. Cabezal en PP color azul con manguito en latón insertado para conexión hidráulica y preinstalación para facilitar la sujeción del soporte a la pared. Vaso transparente en PET, tuerca de unión en PP para facilitar operaciones de mantenimiento y junta o-ring en EPDM. Presión máx.: 8 bar - Temp. trabajo: 4 ºC - 45 ºC.
Materiales y construcción
Los materiales utilizados varían según el modelo y las condiciones de trabajo previstas. Entre las configuraciones disponibles se encuentran cabezales y conexiones de latón, cuerpos de material plástico reforzado con fibra de vidrio, vasos transparentes en PMMA o PET, cartuchos de acero inoxidable y juntas en NBR o EPDM.
| Elemento | Material o configuración |
|---|---|
| Cabezal | Latón o PP color azul |
| Conexiones | Racores de latón, conexión M-M o H-H |
| Cuerpo | Material plástico reforzado con fibra de vidrio o latón PN 25 |
| Vaso | PMMA o PET transparente |
| Cartucho | Acero inoxidable, nylon, hilo, carbón activado o polifosfato |
| Juntas | NBR o EPDM |
Presión y temperatura de funcionamiento
Las condiciones máximas de presión y temperatura dependen del modelo. Presión máx.: 12 bar.,excepto modelos con bridas 16 bar. Temp. máx.: 65 ºC.
Otros filtros presentan valores diferentes: el filtro con cuerpo de latón tiene una presión máx.: 10 bar. El filtro con elemento filtrante en Inox. 90 mc tiene una presión máx.: 16 bar - Presión min. funcionamiento: 2 bar. Temp. máx.: 30 ºC. El modelo con vaso transparente en PET tiene una presión máx.: 8 bar - Temp. trabajo: 4 ºC - 45 ºC.
| Configuración | Presión | Temperatura |
|---|---|---|
| Modelo con vaso PMMA y cartucho Inox | Presión máx.: 12 bar.,excepto modelos con bridas 16 bar | Temp. máx.: 65 ºC |
| Modelo con cuerpo de latón PN 25 | Presión máx.: 10 bar | Temp. no indicada |
| Modelo con cartucho Inox. 90 mc | Presión máx.: 16 bar - Presión min. funcionamiento: 2 bar | Temp. máx.: 30 ºC |
| Modelo con vaso PET | Presión máx.: 8 bar | Temp. trabajo: 4 ºC - 45 ºC |
Las diferencias entre estos valores se explican por las distintas construcciones y aplicaciones de cada modelo. Antes de instalar el filtro, es necesario comprobar que la presión y la temperatura reales de la red se encuentran dentro de los límites correspondientes al equipo elegido.
Conexiones y montaje
Los filtros pueden presentar conexión M-M o conexión H-H, según el modelo. Algunos incorporan racores en latón con válvula de retención incorporada, mientras que otros utilizan conexiones roscadas mediante racor 2 piezas.
El cabezal puede incluir una preinstalación para facilitar la sujeción del soporte a la pared. El cabezal orientable 360º facilita la adaptación de la posición del filtro durante la instalación.
Las carcasas de los filtros se suministran sin cartucho filtrante, boquillas de manguera ni soportes murales. Por este motivo, es necesario comprobar qué elementos están incluidos en cada configuración y qué accesorios deben adquirirse por separado.
La instalación debe dejar espacio suficiente para observar el vaso, acceder al cartucho, leer el manómetro y realizar el lavado manual a contracorriente. También conviene reservar espacio para conectar la descarga y manipular la válvula sin obstáculos.
Filtros ATLAS para agua potable
Los filtros de agua potable ATLAS filtran todas las impurezas y otras sustancias orgánicas del agua potable. Se recomienda sustituir el cartucho filtrante al menos dos veces al año.
El manómetro sirve de guía para saber cuándo debe cambiarse el filtro. Si el manómetro indica una presión decreciente, es aconsejable cambiar el cartucho filtrante.
El intervalo de sustitución de los filtros ATLAS se expresa como un mínimo de dos veces al año, mientras que otros sistemas de cartucho pueden ofrecer una autonomía diferente. Por tanto, la frecuencia de mantenimiento debe establecerse según el modelo concreto, la calidad del agua y las indicaciones aplicables a cada cartucho.
Purificación en el punto de uso bajo el fregadero
Además de los filtros destinados a proteger toda la instalación, existen sistemas compactos para tratar el agua directamente en el punto de uso. El SYR POU max combina 4 filtros en un solo aparato: dos filtros de malla contra las impurezas, un filtro de carbón activo y un filtro antibacteriano.
Esta estructura compacta permite reunir en un solo bloque la filtración de partículas, la mejora del sabor y el olor, así como una protección adicional en el punto de uso.
En concreto, este purificador ayuda a retener las impurezas como la arena, el óxido y las fibras, a mejorar el sabor y el olor del agua, y a reducir diversos residuos indeseables. El carbón activo resulta especialmente eficaz contra el cloro, ciertos olores, pesticidas, residuos orgánicos, así como ciertos metales pesados y ciertos PFAS, dependiendo de la calidad del agua y de las condiciones reales de uso.
La membrana de ultrafiltración de 0,01 micras permite una filtración muy fina, a la vez que ofrece una solución compacta y práctica para el día a día.
Cartucho de larga duración
El cartucho ofrece una gran autonomía de hasta 7 500 litros. Dependiendo del uso y de la calidad del agua, su vida útil puede llegar a ser de hasta 3 años.
Aunque no se alcance esta capacidad, se recomienda sustituir el cartucho al cabo de 3 años para mantener un nivel óptimo de filtración. Aunque no se alcancen los 7 500 litros, se recomienda cambiarlo a más tardar al cabo de tres años.
| Característica | Dato |
|---|---|
| Configuración | 4 filtros en 1 |
| Membrana de ultrafiltración | 0,01 micras |
| Autonomía | Hasta 7 500 litros |
| Mantenimiento máximo | 3 años como máximo |
| Limpieza | Retrolavado manual integrado |
Ventajas del grifo de tres vías
Este pack incluye el bloque purificador SYR POU 7315, un sistema de 4 filtros en 1, un racor en T y un grifo de 3 vías para combinar el agua del grifo y el agua purificada en un solo mezclador. Una solución práctica, compacta y más elegante que un pequeño grifo adicional.
El grifo de tres vías permite utilizar agua corriente y agua purificada desde un único punto de uso en el fregadero.
La gran ventaja de esta versión es su mezclador de tres vías. A diferencia del kit estándar, que incluye un pequeño grifo adicional, esta versión sustituye el grifo existente por un único grifo que suministra tanto agua corriente como agua purificada.
El resultado es más limpio a la vista, más cómodo en el día a día y, a menudo, más práctico en una cocina moderna. No es necesario instalar un segundo grifo pequeño en la encimera o cerca del fregadero.
Contenido del kit listo para instalar
Recibirá el purificador, el grifo de tres vías y los accesorios necesarios para una instalación bajo fregadero lista para montar.
- 1 grifo mezclador de 3 vías
- 1 racor en T para el suministro de agua fría
- 1 unidad de purificación completa con su cartucho de filtración
- 2 racores de 1/4 para las conexiones del filtro
- 2 metros de tubo para la conexión
Este pack está concebido como una solución completa. El objetivo es evitar que tengas que pensar qué elementos pedir por separado y permitirte disponer de un kit completo y listo para instalar debajo del fregadero.
Los elementos enumerados anteriormente están incluidos. Los accesorios adicionales, como un cartucho de avance o un regulador de presión, son opcionales.
Instalación debajo del fregadero
El purificador se conecta a la toma de agua fría mediante el racor en T incluido en el paquete. El conjunto está diseñado para instalarse debajo del fregadero, justo antes del grifo.
La idea de este sistema es tratar el agua directamente en el punto de uso, allí donde realmente se bebe y se utiliza para cocinar.
La instalación es accesible para cualquier manitas, no requiere soldaduras y presenta un diseño sencillo y compacto. Basta con dejar el espacio necesario debajo del fregadero, sobre todo si también se quiere poder realizar fácilmente el retrolavado del sistema.
El paquete está diseñado para estar listo para instalar. Así se evita la confusión entre los elementos incluidos y los accesorios opcionales: lo esencial del kit ya está ahí para una instalación coherente.
Filtro sanitario, purificador de cocina y protección de la instalación
Un filtro sanitario con manómetro se orienta principalmente a la protección de la red y de los equipos frente a partículas. El manómetro permite comprobar la presión de entrada y salida, mientras que el lavado manual a contracorriente facilita la limpieza del cartucho.
Un purificador bajo fregadero se orienta al agua que se bebe y se utiliza para cocinar. Su objetivo es tratar el agua directamente en el punto de uso y puede combinar filtros de malla, carbón activo, filtración antibacteriana y ultrafiltración.
Ambas soluciones pueden responder a necesidades distintas. Un filtro de protección general puede instalarse en la entrada o en una línea de la instalación, mientras que un purificador compacto puede reservarse para el agua destinada al consumo.
Comparación con la ósmosis inversa
Este purificador ofrece una filtración avanzada sin recurrir a la ósmosis inversa. Es más fácil de manejar en el día a día, ocupa menos espacio debajo del fregadero y no requiere un desagüe permanente.
Otra ventaja importante: este sistema conserva los minerales presentes de forma natural en el agua y no pretende eliminar por completo los elementos disueltos beneficiosos del agua.
Los sistemas de ósmosis inversa pueden requerir más espacio y una configuración diferente, mientras que el purificador descrito está diseñado para una instalación compacta debajo del fregadero y para el tratamiento en el punto de uso.
Sistemas automáticos aquaBoll®
La serie de filtros automáticos aquaBoll® aumenta significativamente la eficiencia global de la planta de su aplicación específica mediante una funcionalidad optimizada y una adaptabilidad novedosa.
Los retos de flexibilidad, eficiencia y adaptabilidad se resuelven mediante un concepto de plataforma a prueba de fallos. La individualidad y el rendimiento del filtro aquaBoll® se basan en un novedoso concepto de plataforma, que se materializa en una carcasa de varias piezas con amplias posibilidades de adaptación, y todo ello en el mínimo espacio.
El filtro automático aquaBoll® es especialmente capaz de hacer frente a situaciones exigentes y a las condiciones más duras. Los complejos procesos de filtración pueden dominarse en cada aplicación gracias a sus propiedades y funciones especiales.
El concepto estandarizado de plataforma múltiple garantiza unos costes de adquisición reducidos y una gran flexibilidad. El diseño compacto permite un fácil acceso a todos los componentes relevantes.
De este modo, los gastos de puesta en marcha y mantenimiento se reducen considerablemente. Las velocidades de servicio mejoran considerablemente gracias al fácil acceso y a la mayor disponibilidad de componentes estandarizados.
La combinación de un diseño innovador, componentes de alta calidad y una larga vida útil permite un enfoque intersectorial. Esto conduce a un aumento sostenible de la calidad del agua.
Cómo elegir el filtro adecuado
1. Determina el objetivo de la filtración
Si se busca proteger la instalación frente a arena, gravilla, óxido o fibras, conviene considerar un filtro autolimpiante con lavado manual a contracorriente y control de presión.
Si el objetivo principal es mejorar el sabor y el olor del agua destinada a beber y cocinar, un purificador bajo fregadero con carbón activo puede ser más apropiado.
2. Comprueba la presión de la red
La presión máxima y la presión mínima de funcionamiento varían según el modelo. El filtro autolimpiante de lavado manual a contracorriente con elemento filtrante en Inox. 90 mc presenta una presión máx.: 16 bar - Presión min. funcionamiento: 2 bar.
El modelo con vaso transparente en PET presenta una presión máx.: 8 bar. La presión real de la instalación debe compararse con la especificación del modelo antes del montaje.
3. Revisa la temperatura del agua
La temperatura máxima también cambia según el diseño. Algunos modelos admiten una temp. máx.: 65 ºC, mientras que otros están limitados a una temp. máx.: 30 ºC o a una temp. trabajo: 4 ºC - 45 ºC.
4. Considera el mantenimiento
El lavado manual a contracorriente permite reducir la acumulación de residuos y prolongar la vida útil del cartucho. En los filtros ATLAS se recomienda sustituir el cartucho filtrante al menos dos veces al año.
En el sistema SYR POU max, el cartucho ofrece una autonomía de hasta 7 500 litros y se recomienda cambiarlo a más tardar al cabo de tres años, aunque no se haya alcanzado esa capacidad.
5. Verifica el contenido del paquete
Las carcasas de los filtros se suministran sin cartucho filtrante, boquillas de manguera ni soportes murales. En cambio, el pack con grifo de tres vías incluye el purificador, el grifo y los accesorios necesarios para una instalación bajo fregadero lista para montar.
Mantenimiento y señales de sustitución
- Comprobar periódicamente la presión de entrada y salida.
- Observar si existe una disminución de la presión después del filtro.
- Realizar el lavado manual a contracorriente cuando corresponda.
- Comprobar que la descarga funciona correctamente.
- Revisar el vaso transparente y el estado del cartucho.
- Sustituir el cartucho según el modelo, el uso y la calidad del agua.
Si el manómetro indica una presión decreciente, es aconsejable cambiar el cartucho filtrante. La presión decreciente no debe confundirse automáticamente con una avería del filtro, porque también puede estar relacionada con cambios en la presión de la red, válvulas parcialmente cerradas u otras restricciones de la instalación.
El retrolavado ayuda a mantener el filtro en buen estado de funcionamiento durante más tiempo, pero no elimina la necesidad de sustituir el cartucho cuando ha alcanzado su límite de uso o cuando su rendimiento ya no es suficiente.
Aspectos prácticos antes de comprar
- Confirma si el modelo incluye manómetro o únicamente tomas portamanómetro.
- Comprueba si el cartucho filtrante está incluido.
- Verifica la conexión necesaria: M-M o H-H.
- Compara la presión máxima con la presión de la red.
- Comprueba la temperatura de trabajo admisible.
- Calcula el espacio disponible para el vaso, el soporte y la descarga.
- Valora si necesitas un filtro para toda la instalación o un purificador en el punto de uso.
- Comprueba la frecuencia de mantenimiento recomendada.
- Considera si un grifo de tres vías resulta más práctico que un grifo adicional.
- Revisa qué accesorios son opcionales, como un cartucho de avance o un regulador de presión.
El agua ahora es de buena calidad y evita tener que cargar botellas.
