Los filtros de radiofrecuencia son componentes importantes en la tecnología inalámbrica, los filtros de RF se utilizan con los receptores de radio para que solo se pueda entretener el tipo correcto de frecuencias mientras se filtran otras bandas de frecuencias no deseadas.
Los filtros de RF pueden filtrar el ruido o reducir la interferencia de las señales externas que podrían afectar la calidad o el rendimiento de cualquier sistema de comunicación. Con los filtros de RF adecuados en su lugar, las interferencias externas junto con la interrupción de la señal producida por el sistema de comunicación vecino se pueden bloquear fácilmente.

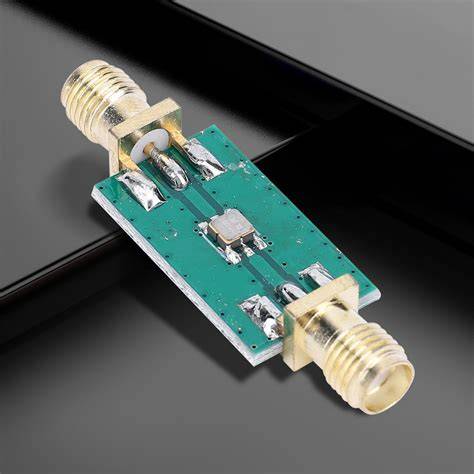

Qué es un filtro para interferencia de radio
Los filtros de radiofrecuencia son un tipo especial de circuito que permite que pasen las señales correctas mientras cancelan las señales no deseadas.
En general, los filtros de RF se componen de resonadores acoplados y están diseñados con componentes reactivos pasivos como condensadores, inductores y, con menos frecuencia, transformadores de RF, que son inductores acoplados.
Los filtros suelen ser lineales, y cuando se necesita algún tipo de amplificación se pueden acoplar con amplificadores de RF implementados con transistores de RF, ya sea bipolar o de efecto de campo.
Los filtros son necesarios cuando se trata de filtrar las señales no deseadas para que no entren en el espectro de radio. Se utilizan en combinación con varios componentes electrónicos.
Por qué aparecen las interferencias de radio
Uno de los problemas de muchos equipos electrónicos y eléctricos es la producción de radio interferencia RFI, o interferencia electromagnética EMI.
Esta interferencia puede afectar el funcionamiento de radios y televisores cercanos causando ruidos y problemas de imagen.
La conmutación rápida de fuentes conmutadas, utilizadas en muchos equipos electrónicos, o incluso la conmutación de los cepillos de motores eléctricos, encontrados en electrodomésticos genera armónicos de altas frecuencias que tanto pueden propagarse por la red de energía como por el espacio en forma de ondas electromagnéticas.
Si el problema de interferencia es causado por su propagación a través de la red de energía, se puede resolver con un simple filtro.
Si con la colocación del filtro los problemas de interferencia aún persisten es señal de que no se propaga por la red de energía, sino por el espacio.
En ese caso, el ruido puede entrar directamente por la antena o propagarse por el espacio en forma de ondas electromagnéticas.
Yo creo que en tu instalación no te entra ruido por la Red, sino por la antena, debido a los causantes. Ahí habría, en lo posible, tratar de combatir con filtros.
Armónicos, emisiones espurias e interferencia electromagnética
Lo que molesta a todos los ingenieros de RF es que no se pueden evitar las emisiones armónicas y no esenciales.
Las frecuencias que ocurren en un múltiplo exacto de la frecuencia de entrada se denominan armónicos.
En otras palabras, los armónicos son transmisión no deseada, que es un múltiplo de la frecuencia de transmisión esperada.
Como todos sabemos, existe un equipo indispensable en las estaciones de radio, es decir, transmisores de radio.
Los armónicos también se consideran una causa potencial de interferencia de RF.
A diferencia de los armónicos, la emisión no esencial no se produce cuando se duplica la frecuencia de entrada; no lo difundieron a propósito.
La emisión espuria es una emisión accidental, comúnmente conocida como salpicadura.
Para suprimir los armónicos del transmisor de la estación de FM: los transmisores de FM a menudo generan armónicos, múltiplos de la frecuencia del transmisor.
Algunos de ellos provocan interferencias en la recepción y localización de VHF-TV y UHF-TV y en la recepción de radio celular.
Cómo funciona un filtro paso bajo
En el caso del filtro de paso bajo, su circuito, que solo permite componentes de frecuencia de paso bajo y bloquea todos los demás componentes de frecuencia superior, se denomina filtro de paso bajo.
El filtro de paso bajo es el que solo permite el paso de las frecuencias bajas y, al mismo tiempo, atenúa todas las demás frecuencias de señal.
La principal aplicación de este filtro es la supresión de los armónicos del amplificador de RF.
Esta característica es importante ya que ayuda a prevenir interferencias no deseadas cuando se trata de varias bandas de transmisión.
Principalmente, los filtros de paso bajo se utilizan en aplicaciones de audio y filtran los ruidos de cualquier circuito externo.
Los filtros de paso bajo vienen en varias formas diferentes.
La cantidad de reducción en la frecuencia de la señal cuando pasa por el paso de banda se decide por muchos factores, como la topología del filtro, el diseño y la calidad de los componentes, etc.
Tipos principales de filtros de RF
Cuando se trata de la topología del filtro, hay cuatro tipos básicos de filtros de RF, es decir: paso bajo, paso alto, paso de banda y rechazo de banda o filtros de muesca.
Filtro paso bajo
El filtro de paso bajo es el que solo permite el paso de las frecuencias bajas y, al mismo tiempo, atenúa todas las demás frecuencias de señal.
Su aplicación más importante en una emisora es la supresión de los armónicos generados por el transmisor.
Filtro paso alto
A diferencia del filtro de paso bajo, el filtro de paso alto HPF solo permite que pase la señal de alta frecuencia.
En realidad, los filtros de paso alto son bastante complementarios a los filtros de paso bajo, ya que ambos se pueden usar en conjunto para producir un filtro de paso de banda.
Por lo general, los filtros de paso alto se utilizan en los sistemas de audio a través de los cuales se filtran todas las frecuencias bajas.
Además, se utiliza para eliminar los graves en pequeños altavoces, y en muchos casos; estos filtros están integrados específicamente en los altavoces.
Filtro paso de banda
Un filtro de paso de banda BPF es un circuito que permite el paso de señales de dos frecuencias diferentes y atenúa las señales que no se encuentran dentro de su rango de aceptación.
La mayoría de los filtros de paso de banda dependen de cualquier fuente de alimentación externa y utilizan componentes activos, es decir, circuitos integrados y transistores.
Estos tipos de filtros se denominan filtros de paso de banda activos.
Por otro lado, algunos filtros de paso de banda no utilizan una fuente de alimentación externa y dependen en gran medida de componentes pasivos.
Filtro de rechazo de banda
El filtro de rechazo de banda, también llamado filtro de muesca, está diseñado para atenuar una banda concreta de frecuencias mientras permite el paso de otras frecuencias.
Filtros de RF en emisoras FM
Como uno de los componentes más importantes de las estaciones de radio FM/TV, el filtro de cavidad de RF es tan esencial como el combinador FM/UHF/VHF, el transmisor de radiodifusión, la antena transmisora y otros equipos similares.
Aun así, el filtro de RF, por ejemplo, el filtro de RF de paso bajo, es un dispositivo necesario en el lado de transmisión de la estación de radiodifusión para suprimir los armónicos generados por el transmisor.
El mayor valor del filtro de armónicos de RF radica en ayudar a las emisoras de radio a seleccionar las señales necesarias.
Los transmisores de FM suelen producir armónicos, múltiplos de la frecuencia del transmisor.
Algunos de ellos provocan interferencias en la recepción y localización de VHF-TV y UHF-TV y en la recepción de radio celular.
FMUSER ofrece filtros armónicos, como el filtro paso bajo FM de 20 kW, para niveles de potencia de transmisor de hasta 20 kW.
Su diseño exclusivo proporciona una atenuación de 45 dB o superior desde el segundo hasta el décimo armónico y más allá.
Afortunadamente, el filtro paso bajo FM de 20 kW de FMUSER es uno de los mejores sistemas de filtrado de RF para la banda de frecuencia de radiodifusión FM.
La característica más destacada de este filtro paso bajo de alta potencia es su capacidad de atenuación de armónicos.
La baja pérdida de inserción del filtro paso bajo FM de 20 kW de FMUSER lo hace adecuado para niveles de potencia de hasta 20 000 vatios.
Esto significa que con este increíble filtro de RF, puede combinar el uso de una variedad de transmisores de radio con diferentes potencias en la estación de radio, y la audiencia puede obtener programas de radio con la más alta calidad y armónicos considerablemente bajos.
Los filtros de paso bajo de 20 kW a la venta, con un sistema de conexión sencillo, están especialmente diseñados para estaciones de radio FM.
El filtro de paso bajo de FM de 20 kW, por ejemplo, es uno de nuestros filtros de armónicos de FM más vendidos, utilizado para combinar la potencia de transmisores de radio FM de hasta 20 kW.
Potencia, frecuencia y aplicaciones disponibles
FMUSER cubren toda la gama de conjuntos de filtros de radiofrecuencia, algunos de ellos esenciales para una emisora de radio, como el filtro paso bajo de FM, además de numerosos filtros HPF, BPF, BSF y filtros de cavidad paso bajo, como el filtro paso bajo de 88-108 MHz.
Disponemos de filtros de paso de banda FM con potencias que van desde 500 W hasta 1 kW.
En concreto, ofrecemos filtros de paso de banda FM de 500 W, 1500 W, 3000 W, 5000 W y 10000 W, diseñados especialmente para emisoras de radio FM.
Además, ofrecemos filtros de armónicos personalizados.
| Tipo o aplicación | Potencia o frecuencia indicada |
|---|---|
| Filtro paso bajo FM | Hasta 20 kW |
| Filtro paso bajo FM | 88-108 MHz |
| Filtro de paso de banda FM | 500 W, 1500 W, 3000 W, 5000 W y 10000 W |
| Filtros de RF | Desde 500 W hasta 1000 W |
Hemos observado que algunos muestran gran interés en combinar múltiples frecuencias de FM en una sola antena maestra, mientras que otros desean aplicaciones personalizadas para sus múltiples transmisores.
A nivel global, nos encantaría ayudar a los operadores de estaciones de radio de todo el mundo a aislar transmisores de FM muy próximos entre sí.

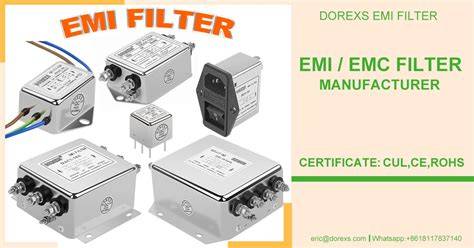

Filtro EMI para interferencias en la red eléctrica
Si el problema de interferencia se propaga por la red de energía, se puede resolver con un filtro pasa bajas.
El proyecto que proponemos consiste en un filtro pasa bajas que puede operar con corrientes hasta unos 2 A, lo que significa que los aparatos conectados en él no deben superar los 200 W en la red de 110 V y 400 W en la red de 220 V.
Lo que tenemos es un filtro LC doble del tipo pasa bajas.
En este filtro la energía pasa por los inductores, desde el enchufe a la toma, pues consiste en el componente de baja frecuencia.
Este filtro es del tipo más simple que no tiene conexión a tierra.
El número de espiras de la bobina y el valor del capacitor determinan la eficiencia del filtro, sin embargo existen límites, pues además de ellos, la propia energía de la toma es afectada.
En la figura 1 tenemos tanto el diagrama del filtro como su montaje, con los componentes soldados en un puente de terminales.
El aparato debe cerrarse en una caja metálica para que las señales interferentes no se irradien.
Si es posible, esta caja debe ponerse a tierra.
Los capacitores deben ser obligatoriamente tipos de poliéster con tensión de trabajo de al menos 250 V si la red es de 110 V y al menos 400 V si la red es de 220 V.
Bobinas y núcleo del filtro
Las bobinas L1 y L2 consisten en 20 a 50 espiras de hilo esmaltado de 18 a 22 AWG enrolladas en un pequeño bastón de ferrita.
Los bastones de ferrita se pueden obtener de radios transistorizadas antiguas fuera de uso.
Muchas fuentes conmutadas de aparatos comunes como placas madre de computadoras utilizan filtros en la entrada y en ellos se encuentran bobinas con núcleos toroidales.
Si el lector tiene disponible una placa con este tipo de bobina, puede utilizarlas en lugar de L1 y L2, que están en núcleos cilíndricos.
También tenemos una solución en la que las dos bobinas se enrollan en un mismo núcleo, pero en el mismo sentido, en cuyo caso sus campos se cancelan y así el efecto sobre la interferencia es mayor.
Estos filtros utilizan bobinas en modo común.
Interferencias producidas por iluminación LED
Se ha observado que algunos paneles LED, aunque no todos, pueden introducir un poco de zumbido en determinadas bandas al encenderlos.
A las farolas LED de mi calle en el pueblo les instalamos filtros EMI.
Disminuyó un poco la interferencia.
Para los focos LED, miraré algún tipo de filtro que se les pueda acoplar o, a malas, cambiar los dos que meten ruido.
Los filtros de red pueden ayudar cuando el ruido se transmite por los conductores de alimentación del panel LED.
Si la interferencia continúa después de instalar el filtro, puede propagarse por el espacio o entrar por la antena.
Instalación en el cuarto de radio
Una instalación de filtrado debe adaptarse al circuito, a la potencia de los equipos conectados y al modo en que se propaga la interferencia.
Actualmente tengo una toma de tierra básica, una placa donde conecto todos los equipos del cuarto de radio derivada a una piqueta a tierra, y la electricidad del cuarto viene del cuadro de distribución de la casa.
¿Es mejor separar de alguna manera la instalación del cuarto de radio de la del resto de la vivienda?
La decisión de instalar un filtro en un equipo concreto, en la línea del cuarto de radio o en una parte más amplia de la instalación depende de la corriente prevista y del origen comprobado de la interferencia.
Los filtros de 6 o 10 A pueden no ser adecuados para alimentar toda una línea si la carga total supera su corriente nominal.
También existen filtros de 20 A, pero la corriente nominal del filtro debe corresponder a la instalación y a la protección eléctrica utilizada.
La instalación y la puesta a tierra deben ser revisadas por un electricista cualificado.
Las tomas de tierra son cosa complicada y seria cuando han de serlo de calidad importante, según su fin.
En cuanto a la toma de tierra, diré que la revisen y pongan una en condiciones.
Pérdida de inserción, pérdida de retorno y PIM
Tras el estudio de nuestro equipo técnico, descubrimos que algunos parámetros profesionales también pueden ayudarle a tomar una decisión.
La pérdida de inserción y la pérdida de retorno juegan un papel importante en el diseño y desarrollo de dispositivos de alta frecuencia como filtros de RF, divisores de potencia de RF y amplificadores de RF.
Es un fenómeno natural que ocurre en todo tipo de transmisión, transmisión de datos o transmisión eléctrica.
Dado que esto es cierto para casi todas las líneas de transmisión físicas o rutas conductoras, cuanto más larga sea la ruta, mayor será la pérdida.
Además, estas pérdidas también ocurrirán en cada punto de conexión a lo largo de la línea, incluidas las juntas y conectores.
Al parecer, hay referencias importantes más que la pérdida de inserción, otros parámetros como el valor de fijación y el manejo de alta potencia, etc. también son factores importantes a la hora de comprar un buen filtro de armónicos de RF.
Por ejemplo, PIM, también conocida como intermodulación pasiva, es el resultado de señales inútiles generadas por la mezcla de dos o más frecuencias en dispositivos pasivos no lineales.
Estas nuevas señales interferirán y distorsionarán las señales originales transmitidas entre dos sistemas inalámbricos.
Puede generar interferencias de señal en cualquier sistema inalámbrico.
Cómo elegir un filtro para interferencia de radio
- Identifique el origen de la interferencia: determine si el ruido llega por la red eléctrica, por el espacio o directamente por la antena.
- Compruebe la frecuencia afectada: seleccione un filtro cuya banda de paso y atenuación correspondan a la señal útil y a la interferencia.
- Calcule la potencia: el filtro debe soportar la potencia continua del transmisor sin sobrecalentarse ni introducir pérdidas excesivas.
- Revise la pérdida de inserción: una pérdida elevada puede reducir la potencia disponible para la antena.
- Considere la atenuación de armónicos: en transmisores FM es importante conocer la atenuación desde el segundo hasta el décimo armónico y más allá.
- Compruebe los conectores y la instalación: las juntas y los conectores también pueden introducir pérdidas.
- Considere el manejo de alta potencia: el filtro debe ser compatible con el transmisor, el combinador y la línea de transmisión.
- Evalúe la posibilidad de personalización: las necesidades de cada estación pueden requerir una frecuencia, potencia o configuración específica.
La personalización y el diseño del filtro reflejan la creatividad del fabricante del equipo de transmisión y la viabilidad del equipo de transmisión.
Un excelente filtro de armónicos de RF debe tener las características de un precio económico y una larga vida útil.
El servicio de diseño y personalización se proporciona por un mínimo de 1 filtro de piezas.
Debido a que los diferentes operadores de radio deben enfrentar las necesidades reales de varias estaciones de radio, si el proveedor de filtros de RF puede personalizar y diseñar filtros libremente, se ha convertido en uno de los estándares para probar la capacidad de suministro de los proveedores de filtros.
La razón por la que FMUSER se destaca de muchos proveedores de filtros se debe principalmente a que sus filtros de RF son personalizables, de alto rendimiento, económicos y fáciles de usar.
Ejemplos de filtros disponibles
| Modelo | Aplicación o rango indicado | Precio indicado |
|---|---|---|
| LT1FILTER LAFAYETTE | Filtro LTE para rechazo señal 4G | 10,48€ IVA incluido |
| Yaesu XF130CN | Filtro Roofing 9,005 MHz / CW 300 Hz | 1 161,90€ IVA incluido |
| TF-5000 | Filtro 1,3 - 500 MHz | 223,39€ IVA incluido |
| PG3B | Filtro de ruido de línea CC para Kenwood TMD710 | 40,16€ IVA incluido |
| CF30MR | Filtro 32 MHz 1 kW; frecuencias de 1,9 a 30 MHz | 124,99€ IVA incluido |
| CF30S | Filtro 32 MHz 150 W; frecuencias de 1,9 a 30 MHz | 65,26€ IVA incluido |
| COMET CF-50MR | Filtro pasabajos 1 kW/CW; frecuencias de 1,9 a 54 MHz | 124,12€ IVA incluido |
| MFJ1026 | Filtro cancelador de ruido y de interferencias | 416,66€ IVA incluido |
| MFJ 705 | Filtro pasabajos para HF; frecuencia paso de 0 a 30 MHz | 337,60€ IVA incluido |
| MFJ 1025 | Filtro cancelador de ruido para todos los tipos de interferencias | 357,68€ IVA incluido |
| ZETAGI F27 | Filtro pasa bajo anti TV | 28,87€ IVA incluido |
Filtros para equipos de audio y vehículos
Este filtro de alta calidad está diseñado para eliminar ruidos indeseados y zumbidos en la salida de audio de tu radio de coche, amplificadores o cualquier otro dispositivo de reproducción en vehículos.
Nuestro filtro supresor aísla el circuito de audio de las fluctuaciones e interferencias eléctricas del vehículo, entregando una corriente estable y limpia a tu equipo de sonido.
Si tu filtro incluye cables de salida de distinto color, por ejemplo, blanco o azul para el +12 V, asegúrate de conectar el cable correspondiente a la alimentación de tu dispositivo de audio.
Filtros de RF en receptores y sistemas móviles
Los filtros de RF están diseñados de manera que puedan operar fácilmente en rangos de frecuencia que van desde la frecuencia media a la extremadamente alta, es decir, megahercios y gigahercios.
Generalmente, los filtros son livianos y pueden ayudar a mejorar el rendimiento de las frecuencias de la señal.
En el caso de que los filtros de RF no brinden el rendimiento esperado, puede explorar otras opciones, una de las cuales es agregar un amplificador a su diseño.
Además, los filtros de RF también juegan un papel crucial en el entorno de los teléfonos móviles.
Cuando se trata de móviles, requieren una cierta cantidad de bandas para funcionar correctamente.
Con la falta del filtro de RF adecuado, no se permitirá que las distintas bandas coexistan simultáneamente, lo que significa que ciertas bandas serán rechazadas, es decir, el Sistema Global de Navegación por Satélite GNSS, seguridad pública, Wi-Fi y más.
Fabricación y personalización de filtros profesionales
FMUSER ha sido uno de los principales proveedores de equipos para estudios de radio durante casi medio siglo.
Desde 2008, FMUSER ha creado un entorno de trabajo que fomenta la colaboración creativa entre un equipo de ingenieros altamente cualificados y un meticuloso equipo de fabricación.
Gracias a este espíritu de colaboración, FMUSER ha logrado crear algunos de los conjuntos electrónicos más innovadores, combinando los principios tradicionales con la ciencia avanzada actual.
Gracias al sólido desarrollo de I+D de FMUSER, le ofrecemos docenas de filtros diferentes.
FMUSER es un fabricante profesional de filtros de armónicos de RF.
Contamos con un equipo técnico y de conocimientos altamente especializado en equipos de radiodifusión.
FMUSER ofrece filtros de armónicos personalizados.
Todos nuestros productos tienen un precio asequible y una calidad excepcional.
FMUSER es uno de los mejores fabricantes de filtros de RF que produce filtros de armónicos para la venta en más de 200 países y regiones de todo el mundo.
No se puede afirmar que FMUSER sea el mejor proveedor de equipos para emisoras de radio del mundo, pero para algunos operadores de radio, sí, FMUSER es un proveedor y fabricante fiable de equipos para emisoras de radio.
Consulta técnica y selección del producto
Si no está seguro de cuáles son los mejores para su emisora, póngase en contacto con nuestro equipo de ventas.
Rellene el formulario de “Contacto” e indíquenos sus especificaciones.
Uno de nuestros asesores comerciales le responderá de inmediato y le ayudará a elegir el filtro de armónicos FM/TV que mejor se adapte a sus necesidades, especialmente para consultas sobre filtros de paso bajo de alta demanda, personalización de filtros de paso de banda, soluciones integrales de filtros, etc.
También puede consultar cualquier duda sobre precios, plazos de entrega o especificaciones.
Si desea obtener más información gratuita sobre los filtros de armónicos de RF, asegúrese de ponerse en contacto con nuestro equipo técnico.
Si desea saber más sobre la estructura del circuito o la participación de marketing del filtro de RF, FMUSER le recomienda que aprenda sobre electrónica pasiva o pregunte directamente a nuestro equipo de ventas, porque el contenido que ha leído no es suficiente para explicarle el filtro de RF de forma completa y clara.
¡Contáctanos para cualquier consulta!
tags: #filtro #para #interferencia #de #radio
Publicaciones populares:
- Características de los toros con mascarilla y cómo elegir
- Seguridad al limpiar canales de aguas lluvias: consejos esenciales
- Guía de compra: filtros de agua LAICA en supermercados
- Procedimiento judicial para acceder a una vivienda y reparar filtraciones
- Todo sobre el filtro de aire del Fiat Regata Tipo Iresa
