El filtro secador es uno de los componentes básicos del sistema de refrigeración y aire acondicionado. Su función principal es impedir que la humedad y las impurezas lleguen al tubo capilar, a la válvula de expansión o al propio compresor.
El filtro secador correcto es esencial para el buen funcionamiento del sistema de refrigeración. Por eso, debe utilizarse un modelo de buena calidad y adecuado al equipo en el que se instalará.
Qué es un filtro secador de nevera
El filtro deshidratador para una vitrina, refrigerador, cámara, mesa o armario frío dispone en su interior, dependiendo del tipo de máquina refrigerada, de un elemento secante y otro filtrante que evitan la entrada de humedad, ácido y otros contaminantes dentro del circuito de refrigeración.
Como su nombre indica, los filtros deshidratadores cumplen una doble función: actúan como dispositivo de filtrado y como dispositivo de secado.
Por un lado, el filtro bloquea la entrada de partículas invasoras en el sistema y también las elimina en caso de que consigan pasar. Por otro lado, el dispositivo de secado incluido dentro del filtro garantiza un nivel adecuado de humedad dentro del sistema, eliminando el exceso de humedad del refrigerante.
Por qué es importante en una nevera
Los filtros secadores desempeñan un papel vital en la línea de refrigerante, principalmente para eliminar sustancias nocivas del sistema, protegiendo así componentes vitales como válvulas de expansión y compresores.
En el sistema de refrigerante, varias sustancias nocivas pueden ingresar a la tubería a través de diferentes maneras, como la entrada de vapor de agua y polvo durante la producción o el mantenimiento, la influencia de impurezas sólidas y humedad al llenar refrigerante o aceite de refrigeración, la corrosión ácida cuando el refrigerante contiene agua durante el funcionamiento del sistema de refrigeración y la parafina precipitada por el aceite de refrigeración a bajas temperaturas.
La presencia de estas sustancias puede amenazar seriamente o alterar el rendimiento de las piezas móviles del sistema y de los cilindros y sistemas de refrigeración que requieren gas comprimido y, por lo tanto, deben eliminarse de manera oportuna.
La presencia de trazas mínimas de humedad es común en los sistemas de refrigeración, incluso después de realizar correctamente el proceso de vacío. Por eso, el filtro secador es muy importante.
Además de la humedad, el filtro impide que pasen partículas sólidas como astillas metálicas de acero o cobre, residuos de soldadura y otras sustancias que pueden provocar obstrucciones y otros problemas.
Qué problemas evita el filtro secador
Los altos niveles de humedad no sólo pueden provocar bloqueos en el sistema debido a la congelación del refrigerante, sino que también pueden desencadenar la formación de ácidos y lodos una vez que entran en contacto con el aceite refrigerante del sistema.

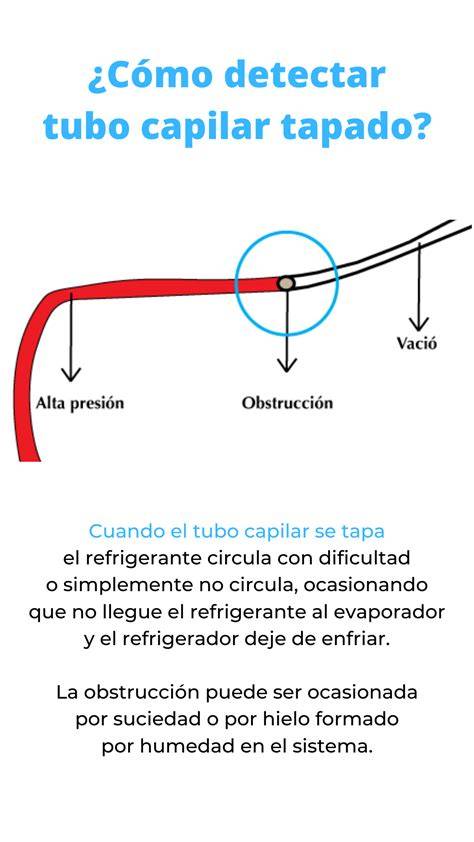

La humedad y las impurezas pueden obstruir el tubo capilar o perjudicar el funcionamiento de las válvulas de expansión. También pueden afectar al compresor y reducir el rendimiento general del sistema de refrigeración.
Cuando la humedad o las impurezas tapan totalmente el tubo capilar, se requiere una nueva puesta en funcionamiento del sistema de refrigeración. En ese caso es indispensable cambiar el filtro y limpiar los demás componentes.
Sin embargo, muchas veces la obstrucción es parcial y provoca una caída del rendimiento del sistema de refrigeración. En este caso, el problema puede atribuirse incorrectamente al compresor o a la carga de fluido refrigerante. Por ello, se necesita realizar un análisis detallado de la situación antes de iniciar el trabajo.
Cómo funciona el filtro secador
La función de filtración del filtro secador depende principalmente de materiales internos como filtro de metal, filtro de poliéster, lana de vidrio, tamiz molecular, alúmina activada y carbón activado.
También denominado colador, el dispositivo filtrante contenido en un filtro deshidratador tiene por objeto evitar la posible contaminación derivada de la entrada de partículas de suciedad u otras sustancias sólidas en el sistema.
El secador, por su parte, también se conoce como deshidratador o recibidor, ya que se encarga de eliminar la humedad del sistema.
El material que se encuentra en los secadores se conoce como desecante; una sustancia higroscópica que induce la sequedad a su alrededor debido a un proceso químico llamado desecación.
Tipos de filtros secadores
Dependiendo de la aplicación, los filtros secadores se pueden dividir en dos tipos: de capacidad de filtración y de capacidad de absorción de humedad.
Estos filtros se suelen catalogar dependiendo del tipo de refrigerante que se utilice, de sus características de filtrado, y del tipo de secante: secante suelto o secante por bloque moldeado.
Según la ubicación de instalación y el propósito de uso, el filtro secador se puede dividir en filtro secador para tubería de líquido y filtro secador para tubo de succión.
Filtro secador para la tubería de líquido
El filtro secador para tubería de líquido se utiliza principalmente para proteger válvulas como válvulas de cierre y válvulas de expansión, evitando la obstrucción de elementos estranguladores como los capilares.
En los sistemas convencionales, los filtros secadores de línea de líquido generalmente están ubicados detrás del depósito y delante de las mirillas, las válvulas de cierre y las válvulas de expansión termostáticas.
Filtro secador para el tubo de succión
El filtro secador para tubería de succión se utiliza principalmente para proteger compresores, especialmente en sistemas grandes instalados en el sitio, para evitar el problema de los altos costos del compresor.
Existen dos opciones para la ubicación del filtro secador del tubo de succión: entre el separador gas-líquido y el compresor, o entre la válvula de cuatro vías y el separador gas-líquido.
Para obtener un mejor rendimiento y protección, se recomienda elegir la ubicación entre la válvula de cuatro vías y el separador gas-líquido.
Filtros secadores en sistemas de bomba de calor
Para los filtros secadores de tubo de líquido en sistemas de bomba de calor, existen situaciones especiales que deben tenerse en cuenta durante la instalación debido a la necesidad de un flujo bidireccional.
En la práctica, existen varios diseños de instalación comunes:
- Instalación únicamente en el ciclo de refrigeración.
- Uso de cuatro válvulas de retención para colocar el depósito, el filtro secador y la válvula de expansión en la línea común.
- Uso de dos válvulas de retención y dos filtros secadores para el trabajo en los ciclos de refrigeración y calefacción.
- Uso de filtros secadores de dos vías.
Cómo elegir un filtro secador para una nevera
Estos datos son necesarios en el momento de seleccionar el tipo de filtro que se necesita, junto con la marca y el modelo del frigorífico.
Nunca se debe elegir el filtro secador solamente por el tamaño y mucho menos por el precio.
Se deben observar criterios técnicos y las orientaciones de los fabricantes de estos componentes, teniendo en cuenta la compatibilidad del filtro con el fluido refrigerante y el aceite lubricante.
Para la selección, es especialmente importante prestar atención al fluido refrigerante utilizado en el sistema.
Generalmente, los filtros secadores proyectados para uso con R600, isobutano, son muy frágiles para trabajar con R134a debido a la diferencia de presión de trabajo entre estos dos fluidos refrigerantes.
Esta diferencia puede llevar al desgaste de las partículas desecantes, y los residuos pueden provocar la obstrucción de la salida del filtro o del tubo capilar.
También es necesario prestar atención a la cantidad de molecular sieves del filtro, ya que la elección de un modelo inadecuado puede hacer que se produzca movimiento de las esferas de MS y se liberen partículas.
Solamente se deben utilizar modelos que contengan desecantes del tipo molecular sieves, MS.
| Criterio de selección | Qué debe comprobarse |
|---|---|
| Fluido refrigerante | Compatibilidad del filtro con el refrigerante utilizado |
| Aceite lubricante | Compatibilidad del filtro con el aceite del sistema |
| Tipo de desecante | Modelos que contengan desecantes del tipo molecular sieves, MS |
| Cantidad de desecante | Evitar el movimiento de las esferas de MS y la liberación de partículas |
| Tipo de sistema | Comprobar si trabaja en una línea de líquido, tubo de succión o flujo bidireccional |
| Equipo | Consultar la marca y el modelo del frigorífico |
Capacidad y caída de presión
La capacidad de un filtro secador también debe relacionarse con su comportamiento en la línea de refrigerante.
Es el máximo flujo de refrigerante, en toneladas, que el filtro secador deja pasar con una caída de presión de 1 psi.
| Dato | Valor |
|---|---|
| Capacidad indicada | 3.1 lbs. |
| Capacidad indicada | 2.9 lbs. |
| Capacidad indicada | 3.9 lbs. |
| Capacidad indicada | 2.9 lbs. |
| Capacidad indicada | 2.8 lbs. |
| Capacidad indicada | 4.1 lbs. |
Posición correcta de instalación
Para que funcione correctamente, el filtro secador debe instalarse en la posición adecuada, que varía según el tipo de sistema de refrigeración.
Si la instalación no se realiza correctamente, las partículas desecantes pueden desprenderse y perjudicar el funcionamiento del sistema de refrigeración.
Los filtros secadores de línea de líquido generalmente se ubican detrás del depósito y delante de las mirillas, las válvulas de cierre y las válvulas de expansión termostáticas.
En los sistemas con tubo de succión, el filtro puede instalarse entre el separador gas-líquido y el compresor, o entre la válvula de cuatro vías y el separador gas-líquido. Para un mejor rendimiento y protección, se recomienda elegir la ubicación entre la válvula de cuatro vías y el separador gas-líquido.
Cuándo sustituir el filtro secador
Cada vez que se realice una nueva puesta en funcionamiento del sistema de refrigeración es obligatorio sustituir el filtro secador por uno nuevo.
Cuando el filtro queda saturado de agua, el desecante ya no puede absorber más humedad y el filtro secador no puede reutilizarse.
Cuando la humedad o las impurezas obstruyen totalmente el tubo capilar, además de cambiar el filtro, es necesario limpiar los demás componentes del sistema.
La sustitución también debe contemplarse cuando existe una obstrucción parcial que provoca una caída del rendimiento, aunque antes es necesario realizar un análisis detallado para no atribuir incorrectamente el problema al compresor o a la carga de refrigerante.
como cambiar filtro deshidratador a un refrigerador fácil y rápido✅
Compatibilidad con neveras y equipos frigoríficos
El filtro deshidratador para una vitrina, refrigerador, cámara, mesa o armario frío se selecciona de acuerdo con el tipo de máquina refrigerada, el refrigerante utilizado, las características de filtrado, el tipo de secante, la marca y el modelo del frigorífico.
Las marcas más conocidas con las que se trabaja son:
- ALPENINOX
- ANGELO PO
- AREVALO
- CASFRI
- CISABA
- CODYGAS
- COMERSA
- CORECO
- DIFRI
- DIFRIHO
- DISTFORM
- EDENOX
- EDESA
- ELECTROLUX
- EUROFRED
- FAGOR
- FOSTER
- FRIMICAR
- FRIULINOX
- IARP
- INFRACA
- INFRICO
- INOXTREND
- ISA
- LAINOX
- LIEBHERR
- MACFRIN
- MARENO
- MODULAR
- MONDIAL ELITE
- MOVILFRIT
- OSCAR ZARZOSA
- POLAR
- PORTINOX
- SAVEMAH
- ZANUSSI
Todos nuestros productos son originales.
