Un filtro separador de burbujas de agua es un dispositivo instalado en sistemas de tuberías para eliminar aire arrastrado, microburbujas, gotas de agua y, según su diseño, partículas finas del fluido. Su función combina superficies de coalescencia, separación por gravedad, flotabilidad o fuerza centrífuga para convertir burbujas y gotas pequeñas en acumulaciones mayores que puedan ventilarse o drenarse.
Estos equipos estabilizan el flujo, reducen el ruido y las vibraciones, protegen bombas, válvulas, intercambiadores y membranas, y mejoran la calidad del agua tratada. La elección depende del contaminante principal: un separador de microburbujas actúa sobre gases dispersos en el agua, un separador ciclónico retira principalmente líquidos del aire comprimido y un filtro coalescente combina la retención de sólidos con la unión de gotas finas.
Qué problemas resuelve un filtro separador de burbujas
Durante el funcionamiento rutinario, es común encontrarse con pequeñas bolsas de aire arrastradas por el flujo, un problema casi invisible con efectos desproporcionados. Por ejemplo, cuando una bomba de presión se activa, los ingenieros en el lugar pueden notar sutiles vibraciones o burbujeos en la tubería.
Esto suele ser señal de microburbujas que se agrupan dentro del fluido, lo que provoca fluctuaciones del flujo. Con el tiempo, estas burbujas pueden causar cavitación en la bomba (la rápida formación y colapso de bolsas de vapor) y ruido en la tubería.
En una refinería que estudiamos, el flujo fluctuante y las microburbujas atrapadas provocaban desgaste del impulsor y respuesta retrasada de las válvulas, lo que obligaba a la bomba a trabajar más de lo normal. Mientras tanto, si estas microburbujas no se eliminan, también pueden interferir con la transferencia de calor y la filtración.
Por ejemplo, las microburbujas se adhieren a sólidos en suspensión; cuando no se controlan, hacen que los sólidos sean flotantes y difíciles de asentar. En el clarificador de una planta petroquímica, se observó este fenómeno: microburbujas presurizadas adheridas a gotas de aceite coloidal y las elevaban de nuevo al agua a granel, reduciendo la eficiencia de la clarificación.
Esta cadena causa-efecto (fluctuación del flujo → atrapamiento de burbujas → separación deteriorada → menor calidad de salida) ilustra por qué un separador dedicado es fundamental.

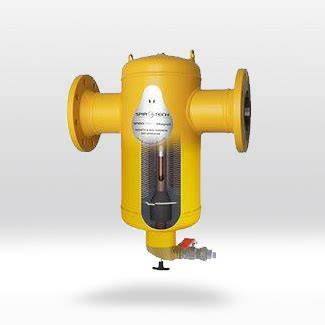

Qué es un separador de microburbujas
Un separador de microburbujas es un dispositivo especializado instalado en sistemas de tuberías para eliminar pequeñas burbujas de gas y partículas finas del fluido. A diferencia de una simple ventilación de aire, estos separadores utilizan medios de unión y gravedad para capturar y fusionar burbujas microscópicas.
A medida que el fluido fluye por la cámara separadora, burbujas muy pequeñas se combinan naturalmente en las superficies de coalescencia. Estas burbujas más grandes suben o se ventilan hacia fuera, eliminando el resto del líquido.
En la práctica, los separadores de microburbujas "cosechan" automáticamente aire disuelto y gases arrastrados que de otro modo viajarían río abajo. El resultado es una eliminación muy eficiente incluso de burbujas submilímetros.
Cómo funciona un filtro separador de burbujas de agua
Entrada del fluido y reducción de velocidad
El agua entra en la unidad y pasa por varias superficies internas; cualquier microburbuja que encuentre estas superficies se pega y se fusiona. La reducción de velocidad favorece el contacto entre el fluido, las superficies de coalescencia y las burbujas dispersas.
Cuando la corriente pierde velocidad, las partículas más pesadas y las gotas líquidas pueden separarse por gravedad. En otros diseños, el flujo se introduce de forma tangencial para generar un movimiento giratorio que impulsa el agua y las gotas contra la pared del recipiente.
Coalescencia de las microburbujas
Los medios coalescentes están diseñados para retener temporalmente las burbujas pequeñas y facilitar su unión. A lo largo de ciclos sucesivos, millones de microburbujas se acumulan y crecen en el medio hasta que pueden ser expulsadas del sistema.
Por ejemplo, el separador de microburbujas AS-MB de Watts utiliza un material coalescente interno de polifenilsulfona (PPSU). Este medio "engancha" el aire arrastrado al pasar el fluido.
Debido a este diseño, el AS-MB de Watts no requiere largas líneas de entrada/salida y puede funcionar eficazmente en instalaciones compactas.
Ascenso, ventilación y drenaje
Una vez que las burbujas alcanzan cierto tamaño, la flotabilidad hace que floten hacia una válvula de ventilación o de sangrado. Luego sale agua más limpia y desaireada por el fondo.
En los separadores destinados a líquidos, el agua o el condensado acumulado se recoge en la parte inferior de la carcasa y se elimina mediante un drenaje manual o automático. En los separadores de aire comprimido, una zona libre de turbulencias evita que el líquido ya separado vuelva a incorporarse al flujo.
Funcionamiento con baja pérdida de presión
Según las especificaciones del fabricante, los separadores de microburbujas pueden incluso funcionar con diferencias de presión muy pequeñas. El separador de microburbujas de King-Tech, por ejemplo, está diseñado para capturar y descargar aire "bajo una pérdida de presión extremadamente pequeña".
En la práctica, esto significa que el separador en sí no dificulta significativamente el flujo ni requiere potencia de bombeo adicional: forma burbujas suavemente sin privar al sistema.
Principios físicos de separación
La filtración es un proceso de separación mecánica y tiene una base física. En los separadores de burbujas de agua se combinan varios principios: flotabilidad, gravedad, coalescencia, diferencia de densidades, inercia y, en algunos modelos, fuerza centrífuga.
Gravedad y flotabilidad
El dispositivo funciona bajo un principio sencillo: gravedad y flotabilidad. Las burbujas, al ser menos densas que el agua, ascienden cuando alcanzan un tamaño suficiente para vencer la resistencia del flujo.
Fuerza centrífuga
Los separadores ciclónicos de aire comprimido utilizan la fuerza centrífuga para separar el agua del flujo de aire. A medida que el aire húmedo pasa a través del separador ciclónico, las gotas de agua se separan debido a la fuerza centrífuga y se recogen en la parte inferior del separador.
El aire comprimido entra en el separador de agua a través de la entrada curva. Posteriormente, los álabes guía de forma especial proporcionan un movimiento de rotación especial a alta velocidad, forzando el aire comprimido a un movimiento circular.
Después de que las fuerzas centrífugas resultantes hayan dirigido las gotas de agua hacia el exterior de la carcasa del filtro, las gotas fluyen hacia abajo en la cámara de recolección debido a la gravedad. Al proteger el área de recolección, el flujo de aire en esta área se calma para evitar eficazmente la turbulencia y el arrastre de líquidos que ya se han separado.
Filtración superficial, profunda y por torta
Los tres tipos de filtración básicos son:
- Filtración superficial.
- Filtración en profundidad.
- Filtración por torta.
La filtración superficial se lleva a cabo en grandes cubas o tanques filtrantes que se llenan con un medio filtrante como arena, grava o carbón activado. Aquí, las partículas quedan retenidas directamente en la superficie del medio debido a su tamaño, ya que su diámetro es mayor que el tamaño de los poros del medio filtrante.
Durante el proceso de filtración, el agua fluye a través del medio filtrante. Las partículas más grandes quedan retenidas en las capas superiores y las más pequeñas en las más profundas.
La filtración por torta requiere un medio filtrante que permita el paso del líquido y retenga los sólidos, así como una diferencia de presión. El medio filtrante puede ser plano (como una malla textil y metálica, papel o cartón) o en capas (como capas de arena o sinterizado).
Tipos de filtros y separadores de burbujas de agua
Separadores de microburbujas por coalescencia
Estos equipos se destinan a eliminar pequeñas burbujas de gas disueltas o arrastradas en circuitos de agua. Incorporan superficies internas o medios coalescentes sobre los que las burbujas se adhieren, se unen y ascienden hacia un purgador.
Son adecuados para circuitos de calefacción, refrigeración, agua de proceso, plantas de tratamiento y sistemas donde el aire perjudica la transferencia de calor o la estabilidad hidráulica.
Separadores de agua ciclónicos
Un separador ciclónico de aire comprimido, también conocido como separador de agua o separador de condensado, es un componente crucial en los sistemas de aire comprimido. Su función principal es eliminar la humedad y las gotas de agua del flujo de aire, asegurando que el aire comprimido permanezca seco y limpio.
La humedad en el aire comprimido puede provocar diversos problemas, como óxido, tuberías obstruidas y daños en la máquina. El separador de agua funciona a través de varios mecanismos para separar el condensado del aire.
Los separadores de agua están construidos específicamente para manejar condensación de gran volumen sin comprometer la estabilidad del flujo de aire. El innovador separador de agua rectificador de BERG KOMPRESSOREN dirige el aire comprimido a la salida y reduce por completo las pérdidas de flujo.
Filtros de aire con separación primaria de agua
La función principal de un filtro de aire es eliminar las partículas sólidas antes de que lleguen a los equipos sensibles. Dentro de la carcasa del filtro, el aire pasa a través de un elemento filtrante poroso clasificado en micras (μm).
La mayoría de los filtros de aire incorporan un diseño deflector o separador que ayuda a separar las gotas de agua más pesadas del flujo de aire. Al entrar el aire en el recipiente, este cambia de dirección y se arremolina.
Sin embargo, esto es solo una eliminación primaria de la humedad. Los filtros de aire no están optimizados para ambientes de alta humedad, tuberías largas de aire comprimido, sistemas con condensación significativa, instalaciones exteriores o con fluctuaciones de temperatura.
Separadores de microniebla
En algunos sistemas, especialmente aquellos que utilizan compresores lubricados, la contaminación no se limita al agua líquida. La niebla fina de aceite y las microgotas pueden pasar a través de separadores estándar.
Un separador de microniebla utiliza medios filtrantes especializados que capturan partículas finas de aerosol, fuerzan a las gotas a fusionarse y permiten que gotas más grandes caigan en la cámara de recolección.
Esto es particularmente importante en sistemas de aire de instrumentos, paneles de control automatizados e instrumentación neumática sensible.
Separadores de filtros coalescentes
Los separadores de filtros coalescentes son dispositivos altamente eficientes diseñados para eliminar aerosoles líquidos muy finos y partículas sólidas de las corrientes de gas. Utilizan elementos de filtro coalescentes especiales que hacen que las gotas de líquido microscópicas se fusionen en gotas más grandes.
El gas se mueve desde el interior de los elementos del coalescente hacia el exterior. Cuando el gas se mueve a través del medio filtrante, las partículas sólidas se atrapan mientras que pequeñas gotitas de líquido golpean y forman gotas más grandes.
Estas grandes gotas se mueven posteriormente a la superficie del filtro exterior, se descienden a un sumidero para la recolección y se eliminan. Son ampliamente utilizados en aplicaciones que requieren una pureza de gas extremadamente alta, como la protección de compresores, turbinas y lechos de catalizador.
Separadores de filtros de gas seco
Los separadores de filtros de gas, a menudo denominados filtros de gas seco, están diseñados principalmente para eliminar contaminantes sólidos como el óxido, la escama y el polvo de una corriente de gas.
Estas unidades utilizan elementos de filtro estilo cartucho para capturar partículas sólidas. El gas fluye a través de estos elementos y los sólidos se retienen en el medio filtrante.
Se utilizan comúnmente para proteger medidores, reguladores y otros equipos, donde la principal preocupación son los residuos sólidos en lugar de la transferencia de líquidos.
Separadores húmedos
Cuando las partículas a separar son inferiores a 5 µm se emplean separadores húmedos en los que el líquido utilizado suele ser agua. El rendimiento así como la capacidad de purificación depende de manera muy importante de la energía empleada para vehicular el gas.
Otra ventaja a considerar en este tipo de separadores es la disminución en gran medida del riesgo de explosión o ignición, que siempre está presente en otros tipos de procesos de separación de polvos.
Otra característica del aire que sale de estos separadores es el alto grado de humedad que llevan, cercano a la saturación, con que puede aprovecharse como fuente de refrigeración.
Torres de pulverización
Son los separadores húmedos más sencillos y consisten en una cámara dentro de la cual se ha instalado unos pulverizados de agua que impregnan el aire de humedad.
La pérdida de carga de este tipo de depurador está comprendida entre 12 y 40 mm c.d.a., siendo el tamaño mínimo de las partículas a separar de 10 µm.
Separadores húmedos de choque
Consisten en una cámara dentro de la cual se encuentran un conjunto de pantallas perforadas de tal manera que los orificios de una de ellas no se corresponden con la que le sigue inmediatamente. Unos pulverizadores lanzan un chorro de agua sobre las pantallas arrastrando las partículas sólidas.
La pérdida de carga de este tipo de separadores es de aproximadamente 40 mm c.d.a. por cada pantalla, con un consumo de agua de 7 a 11 litros/min y 1.000 m³/h de gas tratado.
Separadores de chorro
Este tipo de separadores se basan en un inyector de agua a alta velocidad en el centro de una tobera venturi a la que va conectada la entrada de aire a presión cargado de polvo o suciedad.
El chorro de agua se descompone en finas gotas por la acción del aire a presión. A medida que éste se desacelera en el difusor, el material a separar se deposita en las gotas de agua por impacto, difusión y condensación.
Separadores de tobera sumergida
Consisten en un recipiente de agua dentro del cual se introduce el gas a purificar, haciéndole barbotear en el líquido antes de lanzarlo al exterior. Algunas partículas impactan en la superficie del agua quedando allí retenidas.
El aire al pasar por el agua capta una considerable cantidad de humedad por lo que puede considerársele apto para un posible uso de acondicionamiento.
Separadores por gravedad e inercia
El aire cargado de polvo entra en la cámara de sedimentación disminuyendo así su velocidad, con lo que una parte de las partículas abandonan la corriente de aire debido a la fuerza gravitatoria.
El separador por inercia más sencillo es la Cámara de Choque, sensiblemente igual a una cámara de sedimentación en la que se han intercalado unas pantallas contra las que choca el aire cargado de partículas.

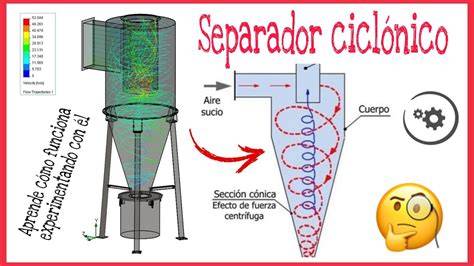

Ciclones y multiciclones
Cuando es necesario separar partículas de diámetro superior a 5 µm suele emplearse el dispositivo denominado ciclón. Es de gran sencillez, compacidad, fácil mantenimiento y elevada eficacia.
El aire cargado de polvo entra tangencialmente por la parte superior cilíndrica. La corriente de aire sigue una trayectoria en espiral que primero se dirige hacia el fondo del tronco de cono, ascendiendo después por el centro del mismo.
Las partículas separadas se descargan por el fondo del ciclón. El rendimiento de un ciclón depende del diámetro del mismo y del tamaño de las partículas a separar.
Los ciclones de pequeño diámetro producen mayores aceleraciones radiales para una misma velocidad tangencial. Esto unido a la menor distancia radial que el polvo debe recorrer hasta alcanzar la pared del ciclón hace que los pequeños ciclones sean mucho más eficientes para colectar pequeñas partículas que los ciclones mayores.
Una solución al anterior dilema se ha conseguido instalando un conjunto de pequeños ciclones en paralelo con lo que, sin disminuir el rendimiento y el poder separador, se pueden tratar caudales de aire de cualquier orden.
Comparación entre filtro de aire y separador de agua
| Característica | Filtro de aire | Separador de agua |
|---|---|---|
| Propósito principal | Eliminar partículas sólidas | Eliminar el agua condensada |
| Principio de funcionamiento | Elemento filtrante con clasificación micrométrica | Separación centrífuga |
| Manejo de la humedad | Eliminación limitada de gotas | Eliminación masiva de alta eficiencia |
| Sensibilidad a la humedad | Puede saturar | Diseñado para humedad intensa |
| Instalación típica | Dentro del conjunto de FRL | Etapa de pretratamiento aguas arriba |
La distinción es simple pero crítica: Los filtros de aire protegen contra partículas. Los separadores de agua protegen contra la humedad líquida. Son complementarios, no intercambiables.
Los filtros de aire dependen de la porosidad del elemento. Los separadores de agua dependen de la dinámica del flujo de aire.
Si la filtración de partículas es insuficiente, las fugas de la válvula aumentan, los sellos de los cilindros se desgastan prematuramente, los conductos de aire internos quedan parcialmente bloqueados y el movimiento se vuelve inconsistente.
Si el control de la humedad es insuficiente, la corrosión interna se acelera, la lubricación con aceite se degrada, las gotas de agua provocan un comportamiento errático del actuador y los filtros posteriores se sobrecargan.
Instalación dentro de un sistema de aire comprimido
Un separador de agua normalmente se instala inmediatamente después del compresor, después de los receptores de aire o antes de las principales líneas de distribución.
Su función es la eliminación de humedad a granel aguas arriba, lo que reduce la carga en los filtros de aire y en los conjuntos FRL aguas abajo.
En el diseño estructurado de aire comprimido, los componentes se organizan en etapas:
- Separador de agua (eliminación a granel).
- Filtro de aire (eliminación de partículas).
- Regulador Lubricador (si es necesario).
- Separador de microniebla opcional.
Este enfoque por etapas garantiza carga reducida en los elementos filtrantes, menor pérdida de carga, intervalos de servicio extendidos y presión estable aguas abajo.
Si se invierte el orden, la humedad puede saturar el elemento filtrante y comprometer la eficiencia de la filtración.
Aplicaciones en tratamiento de agua
Plantas municipales de aguas residuales
Las plantas municipales de tratamiento han adoptado ampliamente la flotación de microburbujas para cumplir con los permisos de vertido más ajustados. Las pequeñas burbujas eliminan materia orgánica y sólidos suspendidos que antes podían escapar a la salida.
Una unidad de flotación de aire disuelto puede mejorar la clarificación al adherir microburbujas a los flóculos y elevarlos a la superficie, donde la manta de lodo se retira.
En un proceso DAF, se inyecta aire comprimido y se disuelve en agua reciclada bajo alta presión. Cuando esta mezcla de alta presión se libera en el tanque de flotación, se generan instantáneamente miles de microburbujas.
Estas pequeñas burbujas se adhieren a sólidos suspendidos (flocas) y los llevan a la superficie. La manta de lodo se despeja, dejando agua clarificada debajo.
Clarificación de aguas industriales
Los sitios petroquímicos y de refinerías suelen producir aguas residuales aceitosas, que son notoriamente difíciles de asentar. Aquí, los sistemas DAF de microburbujas han demostrado ser efectivos: las gotas de aceite se adhieren a las microburbujas, flotándolas hasta la superficie para su eliminación.
Las panaderías y procesadores de alimentos aliados utilizan separadores de grado sanitario para clarificar el agua de lavado, reduciendo los sólidos en un 90% y reutilizando el agua en las líneas de limpieza.
El lodo capturado (aceites, sólidos, grasas) es más concentrado y seco, lo que reduce los volúmenes de eliminación.
Protección de bombas, válvulas e intercambiadores
Al eliminar microburbujas en la fuente, el dispositivo previene la cavitación de la bomba, y se sabe que la cavitación de la bomba causa vibraciones y desgaste en tuberías y válvulas.
En efecto, estos separadores protegen los equipos aguas abajo asegurando que las bombas y válvulas vean en su mayoría fluido libre de burbujas.
Las instalaciones que combinan estos separadores con sistemas de filtración fina o de membrana descubren que sus filtros duran más y requieren un retrolavado menos frecuente.
Agua de proceso, calefacción y refrigeración
En climas fríos, sistemas como el SpiroVent de SpiroTech son ahora estándar en los circuitos de agua caliente para evitar congelaciones y bloqueos de aire.
El mismo principio se aplica a la distribución del agua potable, donde las trampas de microburbujas evitan la corrosión de las tuberías y mantienen un suministro estable.
La eliminación de aire mejora la transferencia de calor, estabiliza la circulación y reduce la formación de bolsas de aire en puntos altos de la instalación.
Tratamiento mediante membranas y carbón activado
En el caso del método de filtración por membrana, el agua se filtra a través de una pared fina de poros finos (la membrana) que, dependiendo de su naturaleza, puede retener incluso las partículas más pequeñas, como virus o bacterias.
También distinguimos entre distintos procesos de filtración de membrana, como la microfiltración (MF), la ultrafiltración (UF), la nanofiltración (NF) y la ósmosis inversa (OI).
La filtración con carbón activado se basa esencialmente en el principio de adsorción. En el tratamiento del agua, los filtros de carbón activado se utilizan para la retención por adsorción de sustancias orgánicas y olores y sabores, o para filtrar residuos de medicamentos en el agua.
La eliminación previa de burbujas ayuda a evitar bolsas de aire, pérdidas de contacto y alteraciones del flujo en filtros, membranas y columnas de adsorción.
Aplicaciones en aire comprimido
Un separador de agua, también conocido como separador de condensado, es un dispositivo que elimina la humedad y el agua de un flujo de aire. En el campo de los compresores de aire y los sistemas de aire comprimido, el separador de agua es importante para garantizar que el aire permanezca seco.
La humedad introducida en el sistema de aire comprimido desde el ambiente puede dañar sus equipos de producción o productos finales, causando corrosión y depósitos.
La humedad en el aire comprimido puede oxidar equipos, tuberías y herramientas y acortar su vida útil. Los separadores de agua ayudan a eliminar esta humedad, evitan la corrosión y prolongan la vida útil del sistema.
El agua y la suciedad en el aire comprimido pueden dañar el equipo aguas abajo. Los separadores de agua garantizan que estos dispositivos reciban aire limpio y seco, lo que evita daños y problemas.
La humedad en el aire comprimido puede afectar el rendimiento de los equipos accionados por aire y aumentar el consumo de energía. Los separadores de agua ayudan a eliminar el agua y la suciedad, lo que mejora la eficiencia de los sistemas de compresores de aire y aumenta la productividad.
Aplicaciones en gas, petróleo y energía
Procesamiento de gas natural
El gas natural que se extrae de los reservorios normalmente contiene una combinación de hidrocarburos, agua, sólidos (como arena y lutita) y otras impurezas.
La eliminación del vapor de agua evita la formación de hidratos de gas sólido, que pueden tapar tuberías y válvulas, especialmente en condiciones de frío.
Un gas limpio y seco tiene un valor de calefacción más alto y consistente (valor calorífico), que es crucial por su valor comercial.
Procesos como la licuefacción (para GNL) y el fraccionamiento requieren gas extremadamente puro para operar de manera eficiente y segura.
Refinerías, plataformas y plantas petroquímicas
En las refinerías, los separadores de filtros se utilizan para limpiar hidrógeno y otros gases de proceso utilizados en unidades de hidrotratamiento y de reformado catalítico.
En las plataformas en alta mar, los separadores eliminan líquidos y sólidos de las corrientes de gas en el cabezal del pozo para proteger las tuberías submarinas y las instalaciones de procesamiento de la parte superior.
Las plantas petroquímicas aseguran la pureza de los gases de materia prima utilizados en la producción de plásticos, fertilizantes y otros productos químicos.
Biogás, gas natural renovable e hidrógeno
El biogás crudo de los digestores anaeróbicos está saturado con agua y contiene contaminantes nocivos como siloxanos. Los separadores de filtros son esenciales para limpiar el biogás antes de que pueda usarse para generar electricidad o actualizarse a RNG con calidad de tubería.
En la producción de hidrógeno verde mediante electrólisis, se utilizan separadores de filtro para secar el gas hidrógeno y eliminar cualquier electrolito arrastrado, asegurando su pureza para el almacenamiento o uso en celdas de combustible.
Beneficios técnicos y operativos
Mayor estabilidad hidráulica y neumática
Los separadores de microburbujas ayudan a que todo el sistema "respire" mejor: menos esclusas de aire, menos vibraciones y un flujo más fiable.
La adaptación de la capacidad de flujo a la demanda del sistema garantiza que la filtración no comprometa el rendimiento.
Menor desgaste de los equipos
Al eliminar el aire arrastrado y partículas muy finas, evitan la re-adestramiento de sólidos. Esta eficiencia previene la cavitación de la bomba y reduce las vibraciones y el desgaste en tuberías y válvulas.
Las pruebas de campo lo confirman: tras instalar separadores KingTech, una planta registró una reducción del 90% en las vibraciones de la bomba y una extensión del 50% en la vida útil de la bomba.
Mejor separación de sólidos y aceites
Por ejemplo, la flotación de microburbujas en una planta procesadora de alimentos eliminó entre el 80 y el 95% de los sólidos en suspensión (similar a las tasas de captura de microplásticos en estudios recientes).
En términos prácticos, el agua tratada con flotación por microburbujas suele cumplir con estrictos estándares de descarga sin coagulantes químicos adicionales.
Menor mantenimiento
Además, una mayor separación implica una menor carga de sólidos aguas abajo. Las instalaciones que combinan estos separadores con sistemas de filtración fina o de membrana descubren que sus filtros duran más y requieren un retrolavado menos frecuente.
Los separadores de agua construidos para manejar condensación de gran volumen reducen la saturación de los filtros posteriores y prolongan los intervalos de mantenimiento.
Reducción del consumo energético
Un estudio de caso informó que cambiar a un sistema de aireación por microburbujas redujo el consumo eléctrico en un 70%.
Menos energía por volumen tratado significa una huella de carbono menor para la planta.
Reutilización del agua y sostenibilidad
Además, al producir efluentes más limpios, los separadores de microburbujas permiten la reutilización del agua y reducen el uso de productos químicos.
El agua clarificada tras una unidad DAF suele retroalimentarse en procesos industriales o riego. Esta reutilización en circuito cerrado se alinea con prácticas sostenibles.
Materiales y elementos constructivos
En cuanto a los materiales, estos separadores y sus válvulas asociadas utilizan una construcción resistente a la corrosión (a menudo acero inoxidable 316L o acero inoxidable dúplex) y sellos duraderos (PTFE, EPDM o FKM) para manejar corrientes de residuos agresivas.
Por ejemplo, las tuberías de acero revestidas de EPDM o las válvulas recubiertas con FKM resisten la corrosión sulfatizada por residuos. Muchos fabricantes aplican recubrimientos anticorrosivos (como epoxi fusionado o Halar) para protegerse aún más contra productos químicos agresivos.
Los materiales de las membranas pueden incluir acetato de celulosa, poliamida (nylon), Polietersulfona (PES), PTFE, polipropileno (PP), PVDF, policarbonato, celulosa regenerada o poliéster.
Los filtros de acero inoxidable son ideales para filtración en condiciones rigurosas donde se requieren materiales duraderos y resistentes a la corrosión. Alta resistencia química y muy usados en filtración de líquidos de alta viscosidad o en procesos industriales.
Por último, los diseños de equipos siguen los estándares de presión ANSI/ASME y los protocolos de prueba API, asegurando que los separadores y válvulas resistan la presión y sean seguros de operar.
Válvulas, drenaje y automatización
En las instalaciones de fabricación, la integración con sistemas automáticos de válvulas es fundamental. Las válvulas eléctricas de bola proporcionan un control preciso de encendido/apagado de las líneas de alimentación de microburbujas.
En circuitos químicos corrosivos, se utilizan las válvulas mariposa de acero inoxidable 316 gracias a su excelente resistencia a ácidos y álcalis.
Para configuraciones más simples o portátiles, las válvulas de bola de plástico son comunes. Las válvulas eléctricas de bola UPVC resisten el cloro y la calcaria en trenes de tratamiento de agua, mientras que las válvulas de bola de plástico PPH gestionan aplicaciones de lavado a alta presión.
Todas estas válvulas reducen el riesgo de fugas mediante sellos robustos (PTFE o EPDM) y permiten un mantenimiento rápido con características como conexiones de liberación rápida tipo abrazadera.
Drenaje automático del condensado
La trampa de vapor BEKOMAT 20 es una opción popular para su uso con separadores de agua y filtros de línea en sistemas de compresores de aire debido a su eficiencia, fiabilidad y eficacia en la eliminación de condensado de la corriente de aire comprimido.
El BEKOMAT 20 es un trampeador de vapor automático que funciona en función del nivel de condensado del sistema. Mediante un mecanismo de flotación, detecta la presencia de condensado y abre la válvula de drenaje para drenarlo sin necesidad de intervención manual.
El BEKOMAT 20 está diseñado para minimizar el consumo de energía eliminando el condensado solo cuando sea necesario, reduciendo la pérdida de aire y ahorrando costes energéticos.
El BEKOMAT 20 es conocido por su construcción robusta y su funcionamiento fiable, lo que lo hace adecuado para aplicaciones industriales exigentes en las que es esencial una eliminación uniforme del condensado.
Criterios para seleccionar un separador
La elección del separador de agua adecuado para el dispositivo depende de varios factores. Estos incluyen: caudal, presión, temperatura ambiente, así como los requisitos específicos del programa.
La selección del tipo de separador húmedo dependerá:
- Del tamaño de las partículas a separar.
- De la pérdida de carga permitida del rendimiento deseado.
La elección del filtro adecuado depende de la aplicación y las condiciones específicas del proceso de filtración.
Caudal y pérdida de carga
Todo elemento filtrante introduce resistencia. Si el filtro es demasiado pequeño para la demanda de flujo de aire, aumenta la caída de presión.
Esto puede provocar fuerza de actuador reducida, movimiento más lento del cilindro y presión inestable en carga máxima.
Los diseños que minimizan la caída de presión reducen el consumo de energía de los compresores y sopladores, reduciendo la huella de carbono del proceso general.
Tipo y concentración del contaminante
Los separadores de filtros coalescentes eliminan líquidos finos y sólidos, mientras que los separadores de filtro de gas seco eliminan principalmente sólidos.
Los separadores de microburbujas actúan sobre aire y gases dispersos en agua; los separadores ciclónicos se destinan principalmente a agua y condensado en corrientes de aire.
Presión, temperatura y compatibilidad química
La elección debe considerar la presión de operación, la temperatura ambiente, la composición del fluido y la posible presencia de aceites, ácidos, álcalis, cloro o sólidos abrasivos.
Los separadores y filtros deben utilizar materiales y sellos compatibles con la corriente de proceso y con los ciclos de limpieza.
Orientación e instalación
Estas unidades de filtro son modificables ya sea en forma horizontal o vertical, dependiendo de la necesidad particular de una aplicación y las demandas de la planta de gas.
La instalación debe facilitar la ventilación de las burbujas, la acumulación de líquidos y el acceso al drenaje, sin crear zonas donde el condensado pueda volver a entrar en la corriente.
Mantenimiento y señales de funcionamiento incorrecto
En muchas operaciones de campo, los ingenieros inspeccionan un separador tras detectar síntomas como el ruido fuerte de la bomba o una menor transferencia de calor.
A menudo descubrirán que el medio del separador está saturado de aire recogido. La acumulación excesiva puede reducir el rendimiento y aumentar la pérdida de carga.
Los síntomas de una separación insuficiente incluyen burbujeo persistente, vibración, ruido, caudal inestable, aumento de la temperatura de la bomba, pérdida de transferencia de calor, drenaje irregular y presencia de agua o aceite aguas abajo.
Los separadores de agua requieren una gestión adecuada del sistema de drenaje. El agua acumulada se puede eliminar del sistema de forma manual o automática.
Los elementos filtrantes coalescentes y los filtros de partículas deben revisarse cuando aumenta la caída de presión o disminuye la calidad del fluido tratado.
Separadores de microburbujas y flotación por aire disuelto
El tratamiento del agua se basa en un conjunto de tecnologías de separación, siendo la flotación por microburbujas una de las más avanzadas.
Los sistemas modernos suelen incorporar unidades de flotación de aire disuelto (DAF), que son esencialmente separadores de microburbujas a gran escala.
En un proceso DAF, se inyecta aire comprimido y se disuelve en agua reciclada bajo alta presión. Cuando esta mezcla de alta presión se libera en el tanque de flotación, se generan instantáneamente miles de microburbujas.
Esta avanzada tecnología de separación es fundamental para industrias que requieren alta pureza, desde plantas municipales de aguas residuales hasta procesamiento de alimentos.
Evolución tecnológica
La tecnología de microburbujas ha evolucionado rápidamente. Los primeros separadores de tipo "ventilación de aire" simplemente atrapaban grandes bolsas de aire; La nueva generación, en cambio, apunta a burbujas tan pequeñas como 0,02-0,05 mm.
El enfoque se ha desplazado hacia maximizar la superficie superficial: millones de microburbujas en un pie cúbico de agua proporcionan un área de contacto mucho mayor que las menos burbujas más grandes.
La Dinámica de Fluidos Computacional (CFD) ha guiado muchas de estas mejoras, optimizando los diseños de cámaras para asegurar que los regímenes de flujo maximicen las colisiones entre burbujas y sólidos (especialmente para la eliminación de microplásticos).
En resumen, los avances en materiales de membrana, fabricación de precisión y modelado de fluidos han convertido la separación de microburbujas en un paso altamente eficiente en los trenes de filtración modernos.
Perspectivas de desarrollo
La investigación y el desarrollo se centran en crear diseños de filtros y medios de filtración más avanzados.
Se están desarrollando nuevos materiales de polímero y compuesto para elementos de filtro que ofrecen una mayor eficiencia, una menor caída de presión y una mejor resistencia química.
Los ingenieros utilizan modelos CFD para optimizar la dinámica de flujo interno de los separadores, eliminando las zonas muertas y mejorando el rendimiento de separación.
Existe una demanda creciente de sistemas de separación más pequeños y livianos, especialmente para aplicaciones en alta mar y modulares.
El futuro de los separadores de microburbujas es prometedor. La investigación y desarrollo en curso pretende integrar sensores inteligentes y controles IoT, permitiendo el mantenimiento predictivo (ventilación automática cuando las cargas de burbujas aumentan) y un mayor ajuste del rendimiento.
Los materiales también están evolucionando, con aleaciones dúplex y cerámicas avanzadas previstas para aplicaciones extremas.
A medida que las normas medioambientales se endurecen a nivel global, es probable que los separadores colaboren con biorreactores de membrana y procesos avanzados de oxidación para alcanzar objetivos de descarga cero de líquidos.
Ciclón en funcionamiento
tags: #filtro #separador #burbujas #agua
Publicaciones populares:
- Descubre aventuras outdoor en Girona: escape rooms y enigmas urbanos
- Ozonizadores para termitas: eficacia del tratamiento
- Protección respiratoria al usar poliuretano: mascarillas recomendadas
- Protección respiratoria al usar poliuretano: mascarillas recomendadas
- Guía de elección de clip para mascarilla por tipo de modelo
