Una batería de válvulas dirige el agua entre las tomas de aspiración, la bomba, el filtro, el desagüe y las boquillas de retorno, de modo que la depuradora pueda filtrar, lavar, enjuagar, recircular o vaciar la piscina según la posición seleccionada. En una instalación grande, este conjunto permite organizar el circuito hidráulico y controlar cada operación de mantenimiento con mayor precisión.
La bomba realiza las funciones tanto de aspiración como de impulsión, mientras que el filtro retiene en la arena las partículas suspendidas y la válvula selectora determina el recorrido del agua. Antes de cambiar cualquier posición de la batería o de la válvula selectora, la bomba debe estar completamente apagada.
Qué es una batería de válvulas
La depuradora es el eje del sistema de filtración en una piscina. La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. Puede ser de velocidad única (funciona a una velocidad fija) o variable (varía la velocidad y el caudal de agua según las necesidades).
El filtro es el recipiente que contiene el medio filtrante (arena, cartucho, diatomeas…) para retener la suciedad al pasar el agua de la piscina. La válvula selectora es el aparato que dirige el flujo del agua y determina la función de concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado).
Una válvula selectora como componente esencial en el sistema de filtración de una piscina, permite dirigir y controlar el flujo del agua a través de diferentes rutas y funciones. También se le conoce como válvula multivías o válvula de seis vías, debido a sus distintas posiciones que permiten realizar diversas operaciones.
Estas válvulas son comúnmente utilizadas en depuradoras de arena en piscinas, aunque también pueden encontrarse en depuradoras de filtro de cartucho. En una batería de 4 válvulas, las llaves independientes del circuito complementan el trabajo de la válvula selectora y permiten regular por separado las tomas de aspiración y las líneas de servicio.
Elementos que forman el circuito de una depuradora grande

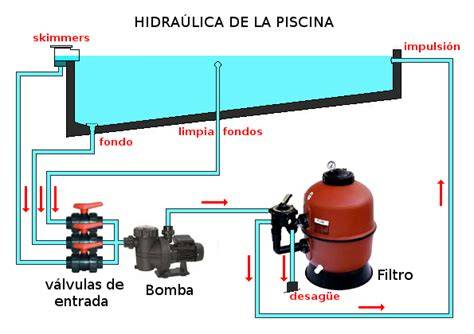

El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
- Skimmer
- Sumidero o fondo
- Toma de limpiafondos
- Bomba de filtración
- Válvula selectora
- Filtro
- Desagüe
- Boquilla de impulsión o retorno
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
El skimmer recoge la suciedad que flota en la superficie de la piscina antes de que esta se decante al fondo. Dicha suciedad se deposita en los cestillos situados dentro del skimmer, de donde debe ser retirada periódicamente.
A través de la toma de aspiración el motor aspira el agua de la piscina para llevarla hasta el filtro. También sirve para conectar el limpiafondos y limpiar el fondo de la piscina, llevando la suciedad directamente a filtro o al desagüe según nos interese.
El sumidero o toma de fondo se utiliza para filtrar aspirando el agua del fondo de nuestra piscina, siendo un complemento para la aspiración de superficie por los skimmer. También se puede utilizar para desaguar la piscina ya que es la toma que se encuentra más profunda.
La toma de impulsión reenvía el agua una vez filtrada y asegura la circulación del agua del vaso. Suele estar enfrentada a los skimmers para asegurar que la lámina de agua se desplace en dirección a éstos y por tanto la suciedad se recoja en los cestos.
La boquilla de impulsión ayuda también a que, debido a la mayor circulación de agua, el producto químico añadido a la piscina se distribuya mejor. El filtro es un deposito cerrado a través del cual pasa el agua que el motor aspira de la piscina.
La suciedad que está suspendida en el agua queda retenida en la arena que contiene el filtro y una vez limpia es devuelta a la piscina. En este proceso la arena del filtro (unos 125 Kg. para las estándar) se ensucia con las partículas retenidas, por lo que periódicamente es obligatorio hacer un proceso de lavado y enjuague.
Cómo se conectan las cuatro válvulas
La batería de 4 válvulas se organiza alrededor de las principales líneas hidráulicas de la instalación. Las tuberías procedentes del skimmer, del sumidero o fondo y de la toma del limpiafondos conducen el agua hacia la bomba, mientras que otra línea permite dirigir el agua hacia el desagüe cuando se realizan operaciones de lavado, enjuague o vaciado.
La válvula selectora tiene una palanca de selección, una conexión de la válvula selectora al desagüe de la piscina, una conexión de la válvula selectora con la bomba depuradora de la piscina, una conexión de la válvula selectora con la impulsión, un tubo por donde entra el agua de la piscina al filtro y otro tubo por el cual sale el agua de la piscina.
Cuando encendemos la depuradora de la piscina el agua entra o sale por el tubo de entrada, de salida o por el desagüe, en función del modo que seleccionaremos con la válvula selectora. La válvula selectora es el control de mando de la piscina, ya que indica las funciones a realizar según la posición en que la coloquemos.
Para ello dichas funciones deben combinarse con las posiciones de las llaves de los accesorios. La maneta de la llave paralela a la tubería significa que esta se encuentra abierta, perpendicular a la tubería que esta se encuentra cerrada.
Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.

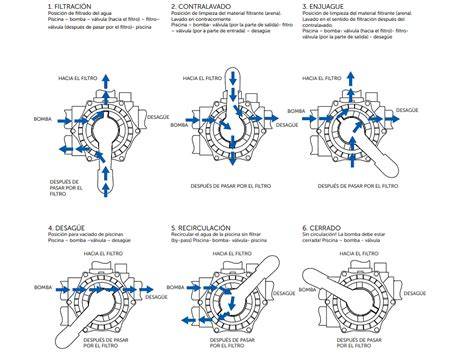

Las seis posiciones de la válvula selectora
| Posición | Recorrido principal | Función |
|---|---|---|
| Filtración | Agua de la piscina, filtro y retorno | Filtra el agua y la devuelve limpia |
| Lavado | Agua en sentido contrario y desagüe | Limpia el filtro |
| Enjuague | Filtro y desagüe | Asienta la arena y aclara los conductos |
| Recirculación | Aspiración y retorno sin filtro | Mueve el agua sin filtrarla |
| Vaciado | Aspiración y desagüe sin filtro | Elimina agua de la piscina |
| Cerrado | Todas las vías bloqueadas | Detiene el paso del agua |
1. Filtración
La posición de “Filtración” es la más habitual. El agua fluye a través del medio filtrante, como arena, para eliminar partículas y contaminantes, manteniendo el agua limpia y clara.
El agua de la piscina, al ponerse en marcha la bomba es aspirada por el sumidero, limpia fondos o skimmers/vaso de compensación y llega hasta el filtro para dejar todas las partículas que lleve en suspensión y volver a la piscina limpia a través de las boquillas de impulsión.
En esta posición, el motor toma agua de la piscina a través del skimmer y la dirige hacia el depósito de arena desde la parte superior. El agua atraviesa el filtro de arriba a abajo, atrapando impurezas y partículas de suciedad en la arena antes de regresar a la piscina a través del tubo difusor.
De esta manera, la arena acumula gradualmente la suciedad presente en el agua en suspensión. La filtración es la posición normal de funcionamiento de la depuradora y también se emplea al conectar el limpiafondos manual o hidráulico.
Para una configuración habitual de limpieza, la válvula selectora debe colocarse en la posición “Filtración”. La llave de skimmer debe estar abierta, la llave de fondo semi abierta y la llave de aspiración o barredera cerrada.
2. Lavado o contralavado
El lavado sirve para limpiar el propio filtro de arena. Durante este proceso, el agua circula en sentido inverso y expulsa la suciedad acumulada hacia el desagüe.
La suciedad retenida por la arena no desaparece por sí sola y debe eliminarse. Para lograr esto, se utiliza la posición de contralavado.
Aquí, el motor toma agua de la piscina y la dirige de abajo hacia arriba a través del tubo difusor, lo que provoca que el agua fluya en sentido opuesto al de la filtración. Esto libera la suciedad atrapada en la arena y la expulsa a través de la salida de desagüe (WASTE).
El lavado debe realizarse cuando el manómetro del filtro alcanza la zona roja o está muy próxima a ella, cuando notas pérdida de caudal o presión elevada en el manómetro, o cuando el filtro devuelva agua sucia a la piscina.
Este proceso debe realizarse cuando la presión en el manómetro aumenta o el filtro devuelva agua sucia a la piscina, con una duración de 2 a 5 minutos, dependiendo del tamaño del filtro. Puedes detenerlo cuando el agua salga clara.
Normalmente entre 2 y 3 minutos, hasta que el agua en el visor salga completamente limpia. En piscinas grandes, la duración puede depender del tamaño del filtro y debe mantenerse hasta que el agua visible en la mirilla esté clara.
Durante el lavado, la válvula selectora debe estar en posición “Lavado”. La llave de skimmer debe estar cerrada, la llave de fondo abierta y la llave de aspiración o barredera cerrada.
3. Enjuague
Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse. Si no lo hacemos, parte de la arena podría acabar dentro de la piscina.
El enjuague sigue el contralavado y tiene la misma circulación del agua que la posición de filtrado. Sin embargo, en lugar de volver al agua a la piscina, se dirige hacia afuera a través de la salida de desagüe.
El enjuague compacta la arena nuevamente y elimina cualquier suciedad que haya quedado en los conductos después del contralavado, con una duración de 30 segundos a 1 minuto, dependiendo del tamaño del depósito de arena.
La posición de “Enjuague” aclara el sistema y limpia la válvula. Esto ayuda a garantizar que no haya partículas o residuos en suspensión en el sistema.
Se utiliza después de cada lavado del filtro. La válvula selectora debe estar en posición “Enjuague”, la llave de skimmer debe estar cerrada, la llave de fondo abierta y la llave de aspiración o barredera cerrada.
4. Recirculación
En esta posición, el agua circula directamente hacia la piscina sin pasar por el filtro. No filtra el agua, solo la hace circular.
Cuando colocamos la válvula selectora en posición “recirculación”, conseguiremos poner en marcha la bomba de la piscina para que el agua de la piscina pase por la aspiración, el sumidero, el limpia fondos y los skimmers para volver al agua sin pasar por el filtro.
La posición de “Recirculación” hace que el agua circule directamente de nuevo a la piscina sin pasar por el sistema de filtración. Se utiliza para mezclar productos químicos o distribuir uniformemente el agua tratada sin filtrar.
También puede utilizarse para mover el agua de la piscina cuando se añaden productos químicos, ayudando a disolverlos o distribuirlos de manera efectiva. También para disolver la sal en caso de tener un aparato de cloración salino.
Es ideal para fuentes, cascadas o circuitos decorativos. También puede emplearse para evitar bolsas de diferentes temperaturas.
Si lo que deseamos es añadir algún producto al agua, la llave de skimmer debe estar abierta y las demás llaves cerradas. Si lo que deseamos es simplemente circular el agua, la llave de fondo debe estar abierta y las demás llaves cerradas.
5. Vaciado o desagüe
Con esta función, el agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro de arena. Es la opción a elegir cuando necesitas reducir el nivel del agua o vaciarla por completo.
La posición de “Vaciado” se utiliza para dirigir el agua directamente hacia el desagüe en lugar de pasar por el sistema de filtración. Así se eliminan grandes cantidades de agua de la piscina, por ejemplo cuando es necesario reducir el nivel del agua.
Es útil tras lluvias intensas para bajar el nivel del agua. También para vaciar totalmente la piscina en casos necesarios, limpiar el fondo cuando está muy sucio o después de destaparla al final de la temporada de invierno.
Para vaciar la piscina, la válvula selectora debe colocarse en posición “desagüe/vaciado”, la llave de skimmer debe estar cerrada, la llave de fondo abierta y la llave de aspiración o barredera cerrada.
La limpieza de fondo utilizando el limpiafondos o barredera puede hacerse colocando la válvula selectora en posición “Filtración”, para el caso de que no haya mucha suciedad. Es lo más habitual.
También puede hacerse colocando la válvula selectora en posición “Vaciado”, para el caso de que exista mucha suciedad en el fondo. En ambos casos, la llave de skimmer debe estar cerrada, la llave de fondo cerrada y la llave de aspiración o barredera abierta.
6. Cerrado
En esta posición, todas las vías de la válvula quedan bloqueadas. Se suele usar para realizar tareas de mantenimiento sin que circule el agua.
La posición de “Cerrado” cierra todas las vías de la válvula y con esto completamente el flujo de agua. Se utiliza durante trabajos de mantenimiento en el sistema, como la limpieza del filtro o la reparación de tuberías.
Es habitual usarla en invierno, o para limpiar el prefiltro de la bomba. Si se dispone a limpiar el prefiltro del motor, cierre todas las llaves y coloque la válvula selectora en la posición “cerrada”, por supuesto con el motor parado.
Nunca utilices esta posición con la bomba en marcha, ya que puede dañar seriamente el sistema. El cierre del circuito mientras la bomba funciona puede provocar una sobrepresión en la instalación.
Secuencia correcta de funcionamiento
La filtración del agua es el pulmón de nuestra piscina, y representa el 80% del tratamiento de ésta. El agua es tomada del vaso por el motor y llevada hasta el filtro donde es filtrada por la arena y devuelta de nuevo a la piscina.
El esquema básico del ciclo de filtración es el siguiente:
- El agua entra por skimmers y sumidero.
- Llega a la bomba.
- Pasa por el filtro.
- Regresa limpia por las boquillas de retorno.
La función del lavado es el siguiente paso a la hora de filtrar. Después del lavado, colocamos la válvula en posición enjuague.
La limpieza del filtro se hace en dos partes, lavado y enjuague. Y con estas acciones limpiamos el filtro por dentro, tirando toda la suciedad que queda atrapada en el medio filtrante al desagüe.
Tras completar el enjuague, la bomba debe detenerse antes de devolver la válvula a la posición de filtración. La válvula selectora dispone de una maneta de selección que debe presionarse hacia abajo y girarse hasta que la pestaña coincida con la opción requerida.
Configuración de las llaves auxiliares
La posición de la válvula selectora, y de la posición de las llaves depende la función que va a efectuar la depuradora. Así tenemos llave de skimmer, llave de fondo y llave de barredera.
En una instalación con varias líneas de aspiración, las llaves permiten elegir si el agua entra por los skimmers, por el fondo o por la toma del limpiafondos. En piscinas grandes, esta regulación ayuda a adaptar el caudal a la operación que se esté realizando.
Filtración normal
- Llave de skimmer abierta.
- Llave de fondo semi abierta.
- Llave de aspiración/barredera cerrada.
Vaciado
- Llave de skimmer cerrada.
- Llave de fondo abierta.
- Llave de aspiración/barredera cerrada.
Limpieza de fondo
- Llave de skimmer cerrada.
- Llave de fondo cerrada.
- Llave de aspiración/barredera abierta.
Lavado y enjuague
- Llave de skimmer cerrada.
- Llave de fondo abierta.
- Llave de aspiración/barredera cerrada.
Recirculación
- Llave de skimmer abierta si lo que deseamos es añadir algún producto al agua.
- Llave de fondo abierta si lo que deseamos es simplemente circular el agua.
- Las demás llaves cerradas.
No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua. Por tanto, es necesario dejar siempre alguna de las llaves abierta.
Tampoco tienes que dejar la llave del desagüe cerrada si la válvula selectora se encuentra en posición de ’Lavado’, ‘Enjuague’ o ‘Vaciado’, ya que durante estas operaciones la bomba de filtración impulsa el agua a la tubería del desagüe.
La tubería del desagüe es aquella que tiene un visor transparente y expulsa el agua de la piscina hacia el exterior. En una batería de válvulas, esta línea debe permanecer disponible cuando el modo seleccionado dirige el agua fuera del vaso.
Procedimiento seguro para cambiar de posición
Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada. Cambiar la posición con la bomba en marcha puede dañar tanto la válvula como el motor de la depuradora.
Nunca accionar la válvula selectora con el motor en marcha. Casi todos los fabricantes recomiendan también manipularla en el sentido de las agujas del reloj.
- Apaga la bomba de filtración.
- Comprueba que el motor está detenido.
- Presiona la palanca de selección hacia abajo.
- Gira la maneta hasta que la pestaña coincida con la función requerida.
- Verifica que las llaves auxiliares estén en la posición adecuada.
- Comprueba que la línea de desagüe esté abierta cuando la operación lo requiera.
- Pon en marcha la bomba.
- Observa el manómetro, el visor y el retorno del agua.
Evita giros bruscos de la maneta de la válvula. También es recomendable etiquetar claramente las posiciones para facilitar su uso y comprensión, especialmente si hay múltiples personas a cargo del mantenimiento de la piscina.
Cuándo realizar el lavado del filtro
Se recomienda revisar la presión del manómetro para saber cuándo realizar el lavado. Un aumento significativo de la presión podría indicar que es necesario realizar una operación de “Lavado” para limpiar el medio filtrante.
El lavado suele hacerse cada 7-10 días en temporada alta o cuando la presión suba demasiado. Depende del uso de la piscina, de la cantidad de suciedad retenida y del número de bañistas.
El tiempo de depuración/filtración que programemos en nuestra piscina debe ser el necesario para que todo el agua contenida en el vaso pase por el filtro al menos una vez en el día.
El motor de nuestra piscina (1 CV) nos da un caudal aproximado de 15.000 l/h. Una piscina estándar de 8 x 4 contiene unos 50.000 litros de agua.
Por una simple regla de tres deducimos que para filtrar la piscina completa hacen falta unas tres horas y media. Lo ideal son entre 4 y 6 horas, aunque dependiendo de la cantidad de baños que se produzcan en el día y del número de bañistas esta cifra deberá aumentarse, sobre todo en verano.
A pesar de todo lo anteriormente indicado, la observación del agua de nuestra piscina y su evolución es la que nos va a ir indicando si estamos programando el tiempo adecuado.
Precauciones específicas en piscinas grandes
Cuanto mayor sea el volumen de agua, mayor debe ser la capacidad de la depuradora. Es recomendable filtrar todo el volumen de la piscina en 8 horas.
Una piscina grande necesita que la bomba, el filtro, las tuberías y las válvulas trabajen de forma coordinada. El caudal disponible debe repartirse entre las distintas tomas de aspiración sin dejar todas las líneas cerradas mientras la bomba está funcionando.
La batería permite seleccionar la toma de agua más adecuada para cada tarea, pero no sustituye la necesidad de comprobar el nivel del vaso, la presión de trabajo y el estado del prefiltro.
Mantener siempre el agua en el nivel correcto, es decir, a mitad de altura del skimmer. Si el nivel de agua queda por debajo del skimmer, el motor puede trabajar en vacío y por lo tanto quemarse.
La bomba o motor dispone de un prefiltro que acumula la suciedad de mayor tamaño para que no produzca atascos en las turbinas. Su limpieza debe hacerse con todas las llaves cerradas y la válvula selectora en posición “cerrada”, siempre con el motor parado.
Mantenimiento de la batería y de la válvula
Para prolongar la vida útil de tu depuradora y mantener siempre el agua cristalina, se recomienda revisar la presión del manómetro para saber cuándo realizar el lavado. No se debe abusar de la función de vaciado: úsala solo cuando sea necesario.
Es crucial revisar y lubricar las juntas y las partes móviles para prevenir posibles fugas y otros inconvenientes. También deben limpiarse los filtros y las válvulas periódicamente.
En áreas propensas a heladas, asegúrate de drenar el sistema y proteger la válvula selectora durante los meses de invierno para evitar daños por congelación.
Seguir siempre las instrucciones del fabricante para el mantenimiento y la operación de la válvula selectora. Esto asegura un uso correcto y prolonga la vida útil de la válvula.
Si la válvula pierde agua, es posible que la junta esté deteriorada. En ese caso, conviene sustituirla o revisar el montaje.
El nivel de agua, el estado de las juntas, la presión del manómetro, la limpieza del prefiltro y la disponibilidad de la línea de desagüe son comprobaciones esenciales para que una batería de válvulas funcione correctamente.
Errores que deben evitarse
- Cambiar la posición de la válvula con la bomba en marcha.
- Accionar la válvula con giros bruscos.
- Encender la bomba con la válvula selectora en posición “Cerrado”.
- Mantener cerradas todas las llaves de aspiración mientras la bomba está funcionando.
- Dejar cerrada la llave del desagüe durante el lavado, el enjuague o el vaciado.
- Filtrar con el nivel de agua por debajo del skimmer.
- Omitir el enjuague después del lavado.
- Utilizar el vaciado más veces de las necesarias.
La posición de “Enjuague” evita que restos de arena pasen al agua limpia. El vaciado debe reservarse para reducir el nivel del agua, eliminar grandes cantidades de agua o realizar trabajos concretos de limpieza.
Resumen operativo de las posiciones
| Necesidad | Posición | Destino del agua |
|---|---|---|
| Mantenimiento diario | Filtración | Filtro y retorno a la piscina |
| Limpieza del medio filtrante | Lavado | Desagüe |
| Asentamiento de la arena | Enjuague | Desagüe |
| Distribución de productos | Recirculación | Retorno sin pasar por el filtro |
| Reducción del nivel o vaciado | Vaciado | Desagüe sin pasar por el filtro |
| Mantenimiento del equipo | Cerrado | Sin circulación de agua |
USO CORRECTO DE LAS DIFERENTES POSICIONES DE LA VÁLVULA SELECTORA DEL FILTRO O DEPURADORA
La válvula selectora de seis vías es el control de mando de la depuradora: dirige el agua hacia el filtro, el retorno o el desagüe según la operación que se necesite. En una batería de 4 válvulas, la regulación de las líneas auxiliares permite completar ese recorrido y adaptar la aspiración a las necesidades de una piscina grande.
