Los cassettes de climatización son unidades terminales diseñadas para instalarse en el techo y distribuir el aire de manera uniforme en una estancia. Sin embargo, un cassette convencional incorpora normalmente un filtro en el retorno de aire, por lo que un equipo completamente carente de filtros no es la configuración habitual.
Cuando se busca una solución “sin filtros de aire”, normalmente se hace referencia a un cassette cuyo filtro puede desmontarse con facilidad, a una instalación en la que el cassette se utiliza como elemento terminal de ventilación o a un sistema que requiere una solución independiente para la filtración y la renovación del aire. El filtro fácil de desmontar y limpiar facilita el mantenimiento, pero no significa que el equipo funcione sin ningún elemento filtrante.
Qué es un cassette de climatización
Las unidades de aire acondicionado cassette son un tipo de unidad terminal carrozada para instalación en techo. Son unidades que pueden trabajar con sistemas directos, expansión directa, y sistemas indirectos, sistemas hidrónicos.
Los hay de diferentes tamaños, formas, potencias… Los podemos encontrar en diferentes instalaciones, aunque la más habitual es el sector terciario: oficinas, locales comerciales, bares-restaurantes… ya que es una alternativa sencilla, funcional y estética.
Se instala en el techo y distribuye el aire de manera uniforme, garantizando un ambiente fresco y confortable. En cuanto a su diseño, es compacto y moderno, lo que facilita su instalación y su integración estética en distintos tipos de espacios.
Cómo funciona un cassette de climatización
Esta unidad terminal tiene en sus lados las bocas de impulsión y en su parte interior el retorno, permitiendo una buena distribución de aire acondicionado homogénea en el local.
En sus inicios sólo existía el formato cuadrado y rectangular, en función de la potencia a tratar. Posteriormente en la búsqueda de una mejor integración, difusión de aire, estética… aparecieron las variantes a estos equipos de 4 vías, debido en que en el formato cuadrado-rectangular la impulsión se hace en los 4 lados del equipo.

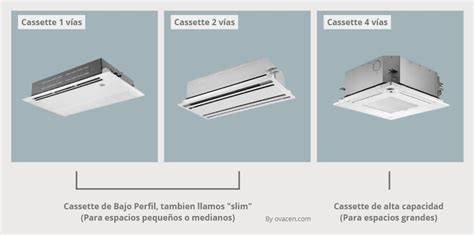

En este sentido tenemos soluciones con una y dos vías, circulares, etc…. Como unidad terminal existen dos variantes en función del sistema: directo (expansión directa) o indirecto (sistema hidrónico).
Sistemas directos e hidrónicos
En la opción de sistema directo podemos encontrar el equipo en soluciones 1x1 como en soluciones multi-split o sistemas VRF. En los sistemas hidrónicos, tenemos la posibilidad de su dimensionamiento en función de la temperatura de agua.
Esto permite su instalación también en sistemas de temperatura de agua moderada válidos para district heating/cooling. En la actualidad también existen sistemas directos que permiten trabajar también con temperaturas moderadas.
De hecho el poder trabajar con temperaturas moderadas va a permitir que la difusión de aire del equipo sea mucho más homogénea y su mezcla con el aire de la estancia se produzca de manera más natural, evitando corrientes de aire con diferenciales de temperatura elevados que causan molestias a los usuarios, en especial en instalaciones de oficinas donde las personas están sentadas y pueden verse afectadas directamente con venas de aire, durante su jornada laboral.
Qué significa realmente “sin filtros de aire”
El aire acondicionado cassette de la serie H6 Suneco cuenta con funcionamiento silencioso, viene con un filtro fácil de desmontar y limpiar, su caudal es inteligente, incluye panel unidad interior UICA42H6, unidad exterior UECA42H6 y mando.
El mantenimiento es sencillo, ya que al ya que al poder retirarse el panel del techo junto a la rejilla, se puede realizar el mantenimiento y se hace innecesaria una nueva instalación del orificio de inspección, por lo que los costes de construcción se pueden suprimir.
Un filtro desmontable y lavable no equivale a un cassette sin filtración. El filtro forma parte del retorno de aire y ayuda a retener partículas antes de que el aire vuelva a circular por la unidad y por la estancia.
Por tanto, un cassette puede facilitar mucho el acceso al filtro, pero la ausencia total de filtro debe verificarse específicamente en la documentación técnica del equipo y en el diseño de la instalación.
Por qué los cassettes incorporan filtros
El cassette recircula el aire del local a través de la zona de retorno. Antes de que ese aire atraviese los componentes interiores del equipo, el filtro limita la entrada de polvo y otras partículas.
La finalidad de los mismos es mantener el paso de aire y proteger el funcionamiento de la unidad. El cambio de filtro resulta extremadamente fácil llevarlo a cabo.
Retirar el filtro puede aumentar la entrada de suciedad en la batería y en otros componentes, dificultar el mantenimiento y afectar a la circulación de aire. Por esta razón, cuando se necesita una climatización sin filtración integrada, suele ser más adecuado separar las funciones de climatización, ventilación y filtración.
Filtración, ventilación y climatización no son lo mismo
El cassette puede usarse como elemento terminal del sistema de ventilación. La red de conductos usada en la ventilación se conecta a través de este troquel, aprovechando el cassette como rejilla del sistema.
Hay que tener en cuenta que para aportaciones de humedad este no es el mejor sistema, debido a que antes de entrar en el local el aire de ventilación entrará en contacto con la batería del equipo.
Si está en modo frío, la humedad del aire se condensará en la batería pasando la humedad del aire directamente a la bandeja de condensados y haciendo inútil la humectación.
Recirculación de aire
La recirculación devuelve al equipo el aire de la misma estancia para volver a tratarlo. En esta función, el filtro del cassette actúa sobre el aire que retorna al equipo, pero no sustituye un sistema de ventilación que introduzca aire exterior.
Renovación de aire
La ventilación controla la entrada de aire exterior y la extracción o sustitución del aire interior. Esta función es especialmente importante en edificios con cerramientos muy estancos.
No me gustaría dejar pasar la oportunidad de comentar que el dimensionamiento de los equipos de climatización cada vez son más importantes, ya que estamos delante de unos marcos normativos donde cada vez más se aumentan las calidades de los cerramientos, tornándolos más eficientes y cada vez más “estancos”.
Esta estanqueidad, tan benévola en muchos aspectos, se torna un aspecto crítico en referencia a la calidad de aire interior: debemos controlar la renovación del aire exterior y las condiciones de humedad interior.
Filtración independiente
Cuando el objetivo es reducir partículas del aire, el cassette puede complementarse con una solución específica de filtración situada en la red de ventilación o en otro punto del sistema. Así, el cassette se ocupa principalmente de distribuir el aire tratado y la filtración se dimensiona según las necesidades de calidad de aire interior.
Delante de un edificio “menos estanco”, a través de las infiltraciones hay aportes de aire exterior y humedad, pero delante de la nueva edificación y edificación eficiente / Passivhaus, este tema se torna crítico por lo que hay que tenerlo en cuenta a la hora del correcto diseño del sistema HVAC (Heating, Ventilation & Air Conditioning), ya que la elección del modelo de climatización va a afectar a las condiciones interiores.
Deberemos tener un sistema de ventilación que ayude a corregir las posibles desviaciones de estos parámetros debido al uso de este tipo de soluciones y ponerlo en valor para poder tener la mejor experiencia en términos de: salubridad, confort y eficiencia energética.
Distribución del aire y ubicación del cassette
Esta situación se ha de contemplar en su ubicación en los locales a climatizar, buscando siempre una posición donde las venas de aire frío salgan directamente hacia el techo, buscando el efecto Coanda, y llegue hasta la pared, donde la vena de aire pierde velocidad y su diferencial de temperatura también se ha moderado.
Por otro lado en modo calefacción, el cassette bajará las lamas con el fin de tirar el aire caliente hacia abajo y evitar estratificación. Por este motivo debemos evitar colocar esta unidad terminal debajo de las personas, aunque a veces no se puede evitar.
Los equipos de cuatro vías impulsan el aire en varias direcciones desde el panel del techo. Las variantes de una, dos y varias vías permiten adaptar la difusión a la geometría del local y a la disposición de las personas.
Las unidades de cassette permiten que el flujo circular emita un caudal de aire grande en una dirección de 360º, mediante el ventilador DC de alto rendimiento, el ventilador turbo y el exclusivo diseño de lamas de caudal de aire directo.
Cada lama se puede ajustar individualmente mediante el mando a distancia con cable del panel táctil para disfrutar de la comodidad de los diferentes flujos de aire direccionales según las distintas disposiciones de la sala.
Instalación y mantenimiento
Uno de sus puntos fuertes es su facilidad de instalación, la buena integración que tiene en las instalaciones, no ocupando lugar en superficie, y su facilidad de mantenimiento, el cambio de filtro resulta extremadamente fácil llevarlo a cabo.
Por estos motivos también es una solución económicamente atractiva. Sus medidas se asemejan a las de las placas estándar del falso techo, buscando así su máxima integración en el interior, aunque se pueden ver instalados en locales sin falso techo haciéndoles una pequeña cobertura de su parte interior, la que va desde el marco del cassette hacia la parte superior (la que queda oculta en una instalación de falso techo).

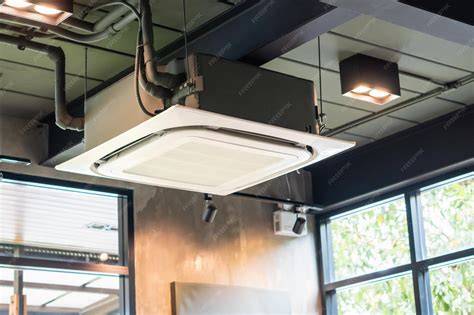

Por norma general, este tipo de unidades terminales necesitan de un falso techo para ocultar las conexiones y demás partes mecánicas del equipo, que no son estéticas.
Por otra parte su hábitat natural son oficinas, locales comerciales, restauración, etc…. Donde su instalación pasa casi desapercibida con el resto de la instalación, debido al uso de falsos techos técnicos.
Acceso al filtro
El acceso sencillo al filtro es un aspecto importante para el mantenimiento periódico. Un panel desmontable permite retirar la rejilla y realizar las tareas de limpieza sin desmontar toda la unidad.
Los productos de la gama de cassettes Compacto KA ECO de General disponen de un diseño compacto, que junto con el uso del gas R32, los hacen ideal para climatizar todo tipo de estancias.
Disponen de un diseño compacto con alta eficiencia energética con un panel compacto y elegante que se adapta a cualquier tipo de placas del techo. Es ideal para una forma cuadriculada 620x620 mm del techo de rejilla.
Acceso a las conexiones
La existencia de un falso techo facilita ocultar las conexiones frigoríficas, eléctricas y de evacuación de condensados. También permite mantener una integración estética más limpia.
La instalación es flexible, ya que la rejilla de entrada de aire se puede instalar en varias direcciones. También se puede instalar en varias posiciones, por ejemplo, al lado de agujeros de luces y de ventilación.
Usos adicionales de un cassette
Climatización de un local contiguo
El cassette puede climatizar un pequeño local contiguo. El equipo permite ceder parte de su potencia para, a través de un pequeño conducto, climatizar un local cercano a la ubicación del equipo.
Es una solución muy versátil y facilita la climatización de pequeñas zonas donde un equipo cassette es demasiado grande para climatizar, como por ejemplo un pequeño despacho, archivo…
Control de presencia y ahorro energético
A nivel de control, estas unidades terminales han ido evolucionando mucho y no es raro encontrar sensores de presencia activar el sistema y poder enfocar el aire tratado a la zona ocupada, o en caso de no detectar presencia ponerse en stand-by.
Disponen de una función de detector de personas, que aumenta el ahorro energético. Este funcionameinto de ahorro de energía se inicia automáticamente al detectarse movimiento de una persona.
Se pueden seleccionar 2 modos de modo de funcionamiento de ahorro y modo de parada.
Disponen de un ajuste automático de la temperatura, ya que la unidad cambia automáticamente entre los modos de calor y frío para mantener la temperatura de la estancia.
Potencia y dimensiones habituales
La potencia habitual en este tipo de unidades oscila entre los 2kW y los 15kW. Debido a su limitación física y de caudal disponible, no se pueden aumentar las potencias de los mismos.
El aire acondicionado cassette de la serie H6 Suneco, está compuesto por 5 modelos con potencia en frío que varía desde 4,7 kW, 7,03 kW, 8,80kW, 10,55 kW hasta 12,10 kW.
| Parámetro | Valor |
|---|---|
| Potencia frigorífica | 12,10 kW |
| Potencia calorífica | 13,50 kW |
| SEER | 6,1 |
| SCOP | 4,0 |
| Clasificación energética | A++/A+ |
| Consumo nominal frío/calor | 3,80 kW/3,75 kW |
| Refrigerante | R32 |
| Diámetros de tubería | 3/8´´ - 5/8´´ |
Ejemplo de cassette con filtro desmontable
El aire acondicionado tipo cassette de la serie H6 modelo SKA42H6 de Suneco, que garantiza alta eficiencia y ahorro energético, gracias al gas ecológico R32, posee un deflector de ocho dimensiones y resalta por su diseño compacto y de fácil instalación.
Este aire acondicionado cassette cuenta con funcionamiento silencioso, viene con un filtro fácil de desmontar y limpiar, su caudal es inteligente, incluye panel unidad interior UICA42H6, unidad exterior UECA42H6 y mando.
Este aire acondicionado 10400 frigorías utiliza el gas refrigerante R32 por lo que es un equipo ecológico, es bastante silencioso, por lo que ofrece una estancia tranquila, su potencia en frío 12,10kW en calor es de 13,50kW y clase energética A++/A+.
El Aire Acondicionado Casette Suneco 42 H6 dispone de una eficiente disipación de aire por lo que soporta condiciones extremas, incorpora tecnología de descongelación, con un sensor de temperatura de alta precisión que determina con exactitud el tiempo de descongelación garantizando así las necesidades de calefacción, el funcionamiento estable de la unidad y sin necesidad de largas esperas.
Datos de la unidad interior
| Elemento | Especificación |
|---|---|
| Modelo | UICA42H6 |
| Dimensiones (alto/ancho/profundidad) | 840/287/840 mm |
| Presión sonora (mín/máx) | 38/48 dB (A) |
| Peso | 29 kg |
Datos de la unidad exterior y del panel
| Elemento | Especificación |
|---|---|
| Modelo unidad exterior | UECA42H6 |
| Dimensiones unidad exterior (alto/ancho/profundidad) | 940/820/370 mm |
| Peso unidad exterior | 67 kg |
| Alimentación | Monofásica (220-240V) |
| Dimensiones del panel (alto/ancho/profundidad) | 950/55/950 mm |
Alternativas de difusión y control
Los productos de la gama 3D Airflow KA Eco de conductos de General disponen de un diseño de flujo circular exclusivo, fruto de la innovación, que le permite ofrecer una climatización adecuada en todos los lugares de la estancia.
Las unidades de cassette permiten que el flujo circular emita un caudal de aire grande en una dirección de 360º, mediante el ventilador DC de alto rendimiento, el ventilador turbo y el exclusivo diseño de lamas de caudal de aire directo.
Estos productos tienen la posibilidad de poder controlarse por smartphone, pudiendo modificar el funcionamiento del aire desde cualquier lugar, siendo, para ello, necesaria la instalación de una interface Wireless LAN opcional de fácil instalación.
El mantenimiento es sencillo, ya que al ya que al poder retirarse el panel del techo junto a la rejilla, se puede realizar el mantenimiento y se hace innecesaria una nueva instalación del orificio de inspección.
Ventajas y limitaciones de los cassettes sin filtro integrado
Ventajas potenciales
- Permiten separar la distribución del aire y la filtración cuando el sistema incorpora una solución de tratamiento independiente.
- Facilitan el acceso al conjunto de impulsión y retorno cuando el panel puede retirarse.
- Conservan la integración estética propia de una instalación en techo.
- Pueden adaptarse a sistemas directos, multi-split, VRF e hidrónicos.
- Permiten utilizar distintas configuraciones de difusión, como una, dos, cuatro vías o flujo circular.
Limitaciones y precauciones
- Un cassette convencional suele estar diseñado para trabajar con un filtro en el retorno.
- La retirada del filtro puede incrementar la suciedad interna y complicar el mantenimiento.
- La climatización no sustituye a la ventilación ni garantiza por sí sola la renovación del aire exterior.
- La introducción de aire húmedo a través del cassette puede provocar condensación cuando la batería funciona en frío.
- La ubicación debe evitar que las corrientes de aire incidan directamente sobre las personas.
- La potencia disponible está limitada por las dimensiones físicas y el caudal del equipo.
Es una opción eficiente y asequible para quienes requieren un sistema de climatización de alta calidad, moderno y con tecnología de punta, representa una alternativa respetuosa con el medio ambiente, y es que ayuda a reducir las emisiones contaminantes y cumpliendo con las normativas ambientales vigentes.
