La instalación conjunta de un clorador salino y un regulador automático del pH permite producir cloro a partir de la sal disuelta en el agua y mantener automáticamente el equilibrio químico de la piscina. El clorador salino convierte la sal en cloro mediante electrólisis, mientras que el regulador mide y ajusta el pH cuando detecta desviaciones.
Este sistema automatizado reduce la necesidad de medir y corregir manualmente el agua, mantiene una desinfección más constante y ayuda a conservar la piscina limpia, segura y libre de irritaciones. Para obtener un control más completo también puede incorporar una sonda ORP o Redox, que supervisa la capacidad desinfectante del agua.
Qué es un clorador automático con regulador del pH
Se trata de un sistema automatizado que convierte la sal en cloro directamente en el agua de la piscina, por lo que lo único que tiene que hacer es rellenar la célula con sal entre dos revisiones periódicas de mantenimiento. De esta manera, un regulador automático del pH funciona en tándem con el clorador salino, ya que calibra y ajusta el nivel de pH del agua de la piscina, lo que da como resultado un entorno de baño limpio y seguro, libre de bacterias y crecimiento de algas.
Un clorador salino utiliza una baja concentración de sal en el agua para producir cloro, que se utiliza para desinfectar y mantener limpia el agua. Este cloro se genera por electrólisis, mediante electrodos colocados en el agua y conectados a un circuito que funciona con electricidad.
El proceso de producción de cloro produce un bajo nivel de sal en el agua, lo que hace que la piscina sea más cómoda para nadar. El controlador automático del pH mide el pH del agua, que influye en la eficacia de productos químicos como el cloro y en la seguridad del agua.
Cómo funciona el conjunto
Tal y como acabamos de explicar, un clorador salino y un controlador automático del pH son dos equipos diferentes que, cuando se utilizan en combinación, pueden crear un entorno de piscina seguro para nadar. El clorador salino convierte la sal común de mesa en cloro gaseoso que se dispersa por toda la piscina.
Este proceso es mucho más eficaz que la adición manual de pastillas de cloro y da como resultado un nivel de desinfección más constante que la adición manual de cloro. Por otro lado, un controlador automático del pH controla y ajusta automáticamente los niveles de pH de la piscina para mantenerlos en un rango óptimo para la seguridad del baño.
El controlador automático ajusta el pH del agua de la piscina según sea necesario, garantizando que se mantenga dentro de los niveles saludables y haciendo que nadar sea más agradable. Si el pH es demasiado bajo o demasiado alto, puede causar irritaciones en la piel y los ojos.
La bomba dosificadora es el componente mecánico encargado de inyectar el producto químico en el agua de manera controlada. Su activación o desactivación depende de las órdenes enviadas por el panel de control, asegurando así que los niveles de cloro y pH se mantengan dentro de los parámetros óptimos.
- Inyectar hipoclorito sódico (cloro líquido) cuando se detecta una disminución en el nivel de cloro.
- Inyectar reductor o incrementador de pH cuando el sensor de pH detecta una variación fuera del rango recomendado (7.2 - 7.6).
Rango de pH y funcionamiento de la regulación automática
El objetivo principal de un panel de medición es monitorizar y ajustar automáticamente los niveles de pH y cloro en el agua. Su funcionamiento se basa en un sensor que mide el nivel de acidez o alcalinidad del agua.
Este sensor está conectado a un sistema electrónico que regula la inyección de ácido o base para mantener el pH dentro del rango óptimo (7.2 - 7.6). Mantener niveles adecuados de pH mejora la eficacia del cloro y contribuye a proteger la piel, los ojos, los componentes metálicos y las superficies de la piscina.
Un pH fuera de rango reduce la eficacia del cloro hasta un 80% y genera incrustaciones calcáreas en los electrodos. Un control eficiente a la hora de automatizar el pH y cloro evita la corrosión de los componentes metálicos y las superficies de la piscina al igual que previenen la formación de incrustaciones que pueden dañar los equipos y reducir su eficiencia.
Control ORP o Redox
Cuando el cloro se aplica al agua de la piscina en forma de pastillas, gránulos o líquido, lleva a cabo una reacción de oxidación (la llamada reacción RedOx u ORP). Este proceso químico consiste en eliminar electrones de otros compuestos presentes en el agua de la piscina.
En concreto, se trata de la materia orgánica y las sustancias nitrogenadas que se encuentran en ella de forma natural. Además, otros materiales como los metales también pueden reaccionar con el cloro si llegan al agua de la piscina.
Una vez que se ha producido esta reacción RedOx, el cloro comienza su proceso de desinfección destruyendo las bacterias y los virus presentes en el agua de la piscina. Así podemos garantizar un entorno seguro para las actividades de natación y baño.
Para asegurarse de que este proceso de oxidación se lleva a cabo correctamente, es importante medir el ORP o el nivel de RedOx en la piscina. Esta métrica indica lo fuerte que es la reacción del cloro y puede utilizarse para calibrar si es necesario añadir más cloro para una desinfección adecuada del agua de la piscina.
El potencial de reducción-oxidación (ORP o Redox) mide la capacidad del agua para oxidar materia orgánica y desinfectar. En otras palabras, indica la efectividad del cloro y otros desinfectantes en la eliminación de microorganismos y contaminantes.
El ORP se expresa en milivoltios (mV) y su valor dependerá de factores como:
- La concentración de cloro en el agua.
- El pH del agua (valores altos de pH reducen la efectividad del cloro).
- La presencia de contaminantes y compuestos estabilizantes, como el ácido isocianúrico.
El sistema de medición ORP utiliza un sensor sumergido en el agua que mide la diferencia de potencial eléctrico entre una referencia y el agua de la piscina. En general, un ORP de 650-750 mV se considera óptimo para una piscina bien desinfectada.
Si el ORP es alto (>750 mV), el agua tiene un buen poder desinfectante. Si el ORP es bajo (<650 mV), la capacidad desinfectante es insuficiente y pueden proliferar bacterias y algas.
El intervalo ideal para un entorno de baño saludable debe situarse entre 650-800 mV (milivoltios). Cualquier valor superior a 800 mV puede provocar irritaciones cutáneas y molestias oculares, mientras que cualquier valor inferior podría indicar una mala calidad del agua.
Ventajas del control ORP
- Es más accesible que otros sistemas de medición de cloro libre.
- Solo requiere la calibración ocasional del sensor.
- Ofrece una medición continua del poder desinfectante del agua.
- Puede integrarse con bombas dosificadoras para ajustar la cantidad de cloro inyectado.
Limitaciones del control ORP
- No mide directamente la cantidad de cloro libre: solo evalúa la capacidad oxidante del agua, lo que puede verse afectado por otros químicos presentes.
- Un pH alto reduce la eficacia del cloro y puede alterar las lecturas del ORP.
- La presencia de ácido isocianúrico u otros compuestos puede afectar la medición.
- No ofrece una medición exacta de la cantidad de cloro libre en PPM.
Medición de cloro en ORP-Redox: Este método mide el potencial de reducción-oxidación (ORP) del agua, indicando su capacidad desinfectante. En lugar de medir directamente la cantidad de cloro libre, evalúa la efectividad del cloro y otros oxidantes en la eliminación de contaminantes.
Diferencias entre medición ORP y medición en PPM
El sistema de medición en PPM se basa en la concentración real de cloro libre presente en el agua. Este método permite conocer cuántas partículas de cloro hay disueltas por cada millón de partes de agua.
La medición en PPM permite conocer la concentración de cloro libre, pero no mide la efectividad del cloro en la desinfección. Puede haber presencia de cloro combinado (cloraminas), que no desinfecta eficazmente pero sigue apareciendo en la medición.
El sistema ORP mide la capacidad del agua para oxidar y eliminar materia orgánica. En lugar de indicar la cantidad exacta de cloro libre, proporciona un valor en milivoltios (mV) que refleja la actividad desinfectante del agua.
| Sistema | Qué mide | Ventajas | Limitaciones |
|---|---|---|---|
| PPM | La concentración real de cloro libre | Permite conocer la cantidad de cloro presente | No mide directamente la capacidad desinfectante y requiere calibración frecuente en sistemas electrónicos |
| ORP o Redox | La capacidad oxidativa y desinfectante del agua | Permite un control continuo y puede integrarse con sistemas de dosificación automática | Es sensible al pH, a los estabilizantes y a otros compuestos |
La elección del panel de medición dependerá del tipo de piscina y del nivel de precisión requerido. En piscinas residenciales, un sistema amperométrico suele ser suficiente; en piscinas comerciales o con gran volumen de bañistas, la tecnología potenciostática ofrece mayor estabilidad; y en piscinas de alto estándar o laboratorios, la medición fotométrica proporciona la máxima precisión.
Tipos de paneles y tecnologías de medición
Los paneles de control permiten garantizar que los parámetros fundamentales del agua, como el nivel de cloro y pH, se mantengan en los valores adecuados, proporcionando tranquilidad, seguridad y cumplimiento normativo.
Estos sistemas no solo miden, sino que también controlan los niveles químicos del agua, reduciendo la necesidad de intervención manual y asegurando una calidad de agua óptima en piscinas privadas, comunitarias, semipúblicas y parques acuáticos.
La medición amperométrica se basa en electrodos sumergidos que generan una corriente eléctrica proporcional a la concentración de cloro en el agua. Requiere un mantenimiento periódico, ya que los electrodos pueden ensuciarse o descalibrarse.
La medición potenciostática es una variante más avanzada de la amperométrica, con un control más estable. Utiliza un sistema de referencia electroquímica que permite obtener mediciones más precisas y con menos interferencias.
La medición fotométrica mide el cloro mediante un proceso óptico. Se basa en la absorción de luz por parte del cloro en una muestra de agua. Es muy preciso y no se ve afectado por otros productos químicos.
No es un sistema de medición en tiempo real continuo, ya que requiere un ciclo de muestreo para obtener los datos.
Configuraciones de las bombas dosificadoras
Unidad de control independiente y bombas externas
En este sistema, la unidad de control se encuentra separada de las bombas dosificadoras. La unidad de control mide y envía señales a las bombas para que activen o desactiven la dosificación.
Normalmente, este tipo de configuración se encuentra en paneles avanzados, ideales para piscinas comerciales o instalaciones con alta exigencia en el tratamiento del agua.
- Mayor flexibilidad, ya que permite elegir y cambiar las bombas según la necesidad.
- Posibilidad de utilizar bombas de diferentes capacidades según el tamaño de la piscina.
- Mayor durabilidad y facilidad de mantenimiento.
- Requiere más espacio para la instalación.
- Mayor coste inicial, ya que se compran los componentes por separado.
Panel con bombas dosificadoras integradas
En este caso, el panel de control ya incorpora las bombas dosificadoras dentro de su estructura. Todo el sistema está integrado en un solo equipo, donde la medición y la dosificación se realizan desde la misma unidad.
Se encuentran más comúnmente en paneles sencillos y compactos, diseñados para piscinas residenciales o de menor tamaño. Como norma general la tecnología de medición se limita a ORP-Redox.
- Instalación más sencilla y compacta.
- Ideal para espacios reducidos.
- Menor coste inicial en comparación con los sistemas avanzados.
- Si una bomba falla, la reparación o sustitución puede ser más complicada.
- Menor flexibilidad en la elección de componentes individuales.
Tipos de bombas dosificadoras
Bombas peristálticas
Funcionan mediante un tubo flexible que es comprimido por un rotor para inyectar el producto químico. Son ideales para piscinas pequeñas y medianas.
- Bajo mantenimiento y fácil sustitución de la tubería.
- Precisas y económicas.
- Funcionamiento silencioso.
- No aptas para grandes volúmenes de agua.
- La tubería se desgasta con el tiempo y requiere reemplazo.
Bombas electromagnéticas
Funcionan mediante un pistón electromagnético que empuja el producto químico a presión. Son utilizadas en piscinas comerciales o en sistemas que requieren una dosificación más precisa.
- Mayor precisión en la dosificación.
- Adecuadas para aplicaciones más exigentes.
- Resistentes y con larga vida útil.
- Son más costosas.
- Son más ruidosas que las peristálticas.
Materiales necesarios para la instalación
- Centralita.
- Célula de electrólisis.
- Sonda de pH.
- Bomba dosificadora.
- Kit de bypass con 3 válvulas de bola, codos y tubo de 50 mm.
- 2 collarines de toma.
- Adhesivo para PVC.
- Sal especial para piscinas.
El tratamiento inicial requiere sal especial para piscinas, en una proporción de 5 kg por cada m³ de agua.
Preparación previa del agua
Añade la sal directamente en la piscina con la depuradora en recirculación. Déjala disolver 24 horas antes de encender el clorador para no dañar la célula por baja salinidad.
Antes de realizar la instalación, deberás preparar tu piscina para la instalación. Antes de instalar definitivamente el clorador salino, deberás tener en cuenta donde irá la célula, ya que tendrás que limpiarla periódicamente.
Por eso te aconsejamos que la coloques en un lugar de fácil acceso. La superficie sobre la que se realice el montaje debe ser uniforme, firme, lisa y estar completamente a nivel.
Pasos para instalar el clorador y el regulador del pH

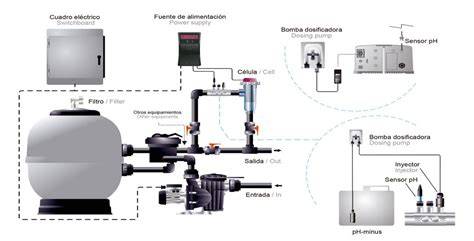

1. Montaje del bypass y de las sondas
El bypass permite aislar el equipo para mantenimiento sin cortar la filtración general. Pega el puente de PVC intercalando las tres válvulas.
Coloca los dos collarines de toma en la tubería previos a la célula. Instala la sonda lectora de pH en el primer collarín y el inyector de pH en el segundo.
2. Conexión al circuito de retorno
El clorador debe ir siempre en la tubería de retorno, después del filtro y del sistema de climatización si lo hubiera, justo antes de que el agua vuelva a la piscina.
La célula debe quedar instalada en una zona accesible, porque tendrá que limpiarse periódicamente y puede ser necesario aislarla mediante el bypass.
3. Orden de los componentes
| Orden | Componente | Función |
|---|---|---|
| 1º | Sonda de pH | Mide el pH del agua filtrada. |
| 2º | Inyector de pH | Dosifica el minorador de pH según necesidad. |
| 3º | Célula de electrólisis | Genera el cloro natural antes del retorno. |
4. Conexión eléctrica y control
Fija la centralita a la pared, conecta la célula y las sondas, y vincula la alimentación al cuadro de la bomba. Algunos modelos avanzados permiten la integración con sistemas inteligentes de gestión del hogar o aplicaciones móviles.
Los usuarios pueden ver los niveles de pH y cloro en tiempo real desde su smartphone, tablet u ordenador. Loxone puede enviar notificaciones y alertas en caso de que los niveles de pH o cloro salgan de los rangos establecidos, permitiendo una intervención rápida y eficiente.
Con Loxone, es posible programar ajustes automáticos según las necesidades específicas del usuario y las condiciones de la piscina.
Guía de instalación de un clorador salino y el regulador de pH Salt Expert & My Pool
Qué ocurre cuando un parámetro está fuera de rango
El panel emitirá una alerta o activará el sistema de dosificación para corregir el parámetro alterado. En algunos casos, puede detener la bomba para evitar problemas en el agua.
Además, estos sistemas vienen a menudo con características adicionales como alarmas o desconexiones automáticas si el pH se vuelve demasiado alto o bajo, proporcionando una capa extra de protección contra cualquier problema potencial que pudiera surgir de un desequilibrio en el agua de la piscina.
Los propietarios de piscinas ya no necesitan realizar mediciones y ajustes frecuentes. El sistema se encarga de todo.
Ventajas de automatizar el cloro y el pH
Monitoreo continuo y ajustes en tiempo real
El controlador de pH-redox y el controlador monitor están equipados con sensores avanzados que monitorean continuamente los niveles de pH y cloro en el agua de la piscina.
Esta capacidad de monitoreo constante permite ajustes en tiempo real, asegurando que los niveles se mantengan dentro de los rangos óptimos. El control automatizado del pH y cloro a través de los equipos Innowater, combinado con la conectividad avanzada de Loxone, ofrece una solución integral y eficiente para el mantenimiento de piscinas.
Seguridad y salud
Mantener niveles adecuados de cloro es crucial para la eliminación de microorganismos patógenos. Conseguimos tener una prevención de enfermedades eliminando bacterias, virus y otros patógenos que pueden causar enfermedades.
Al mantener un equilibrio adecuado de pH también reducimos las irritaciones en la piel y los ojos de los nadadores. Así podemos garantizar un entorno seguro para las actividades de natación y baño.
Uso eficiente de productos químicos
La dosificación precisa de productos químicos no solo mejora la calidad del agua, sino que también es más eficiente económicamente reduciendo el desperdicio y los costos asociados.
El impacto ambiental también disminuye al evitar el uso de productos químicos. Instalar un clorador salino puede ayudarle a ahorrar tiempo y dinero al eliminar la necesidad de comprar, almacenar y añadir tabletas de cloro a su piscina.
Protección de los equipos
Un control eficiente a la hora de automatizar el pH y cloro evita la corrosión de los componentes metálicos y las superficies de la piscina al igual que previenen la formación de incrustaciones que pueden dañar los equipos y reducir su eficiencia.
El equilibrio adecuado del agua contribuye a prolongar la vida útil de la célula y de los restantes componentes del sistema.
Mantenimiento del sistema
Sí, es importante calibrar sensores regularmente y limpiar los electrodos para garantizar mediciones precisas. También es necesario revisar periódicamente los sistemas de dosificación y filtrado.
La célula de electrólisis debe colocarse en un lugar de fácil acceso para poder limpiarla periódicamente. El bypass permite aislar el equipo para mantenimiento sin cortar la filtración general.
La unidad de autocontrol del pH le permite mantener la química ideal de la piscina de forma automática para que no tenga que preocuparse de comprobar manualmente los niveles de pH.
Cómo elegir el equipo
Para seleccionar la bomba dosificadora correcta dentro de un sistema de control de piscina, se deben considerar los siguientes factores:
- Tamaño de la piscina: piscinas más grandes requieren bombas con mayor capacidad de dosificación.
- Tipo de panel de control: si el panel ya integra bombas, no se requiere una selección externa.
- Tipo de producto químico a dosificar: cloro líquido, reductor de pH o incrementador de pH.
- Frecuencia de uso: en piscinas comerciales se recomienda un sistema con bombas electromagnéticas o de pistón, mientras que en residenciales, las peristálticas suelen ser suficientes.
- Facilidad de mantenimiento: las bombas peristálticas son más sencillas de mantener que las electromagnéticas.
Además de la tecnología de medición, es importante considerar la calidad de los sensores, la facilidad de calibración y la compatibilidad con sistemas de dosificación automática.
Un sistema de clorador salino estándar está diseñado para producir cloro únicamente mediante un proceso llamado electrólisis. Utiliza sal disuelta en el agua de la piscina para crear iones de cloro que luego se liberan en la piscina.
Un clorador salino automático combinado con un regulador automático del pH proporciona una forma más eficiente y eficaz de mantener un entorno saludable en la piscina al automatizar gran parte del proceso de mantenimiento.
Normativa aplicable en España
Los paneles de medición y control en piscinas deben cumplir con la normativa vigente en España, especialmente en piscinas de uso público o comunitario.
- Real Decreto 742/2013, por el que se establecen los criterios técnico-sanitarios de las piscinas.
- Norma UNE-ISO 17943, relacionada con la medición y control de sustancias químicas en el agua de las piscinas.
- Regulación de la calidad del agua de consumo humano, que puede influir en los tratamientos aplicados en piscinas.
Este decreto regula los niveles mínimos y máximos de parámetros como pH, cloro libre residual, cloraminas y ORP, entre otros. Es fundamental que los paneles de medición sean capaces de garantizar el cumplimiento de estas normativas para evitar sanciones y asegurar la seguridad de los bañistas.
Condiciones del montaje
El precio indicado es precio de montaje básico. Los precios pueden sufrir variaciones dependiendo de las características del mismo.
La instalación incluye 50 km de desplazamiento total, ida y vuelta, para la realización del montaje. Los kilómetros adicionales se tarifican a razón de 0,38 por kilómetro.
Para el montaje de piscinas con vigas enterradas es necesario realizar dos desplazamientos, cuyo coste está incluido en el precio del montaje. Para el resto de piscinas el montaje se realiza en el mismo día.
La superficie sobre la que se realice el montaje debe ser uniforme, firme, lisa y estar completamente a nivel. El cliente reconoce estas condiciones como indispensables para el buen fin del montaje y exime al SAT de cualquier anomalía que pueda producirse en la piscina por el hecho de que no se cumplan estas condiciones.
Elementos no incluidos
- Preparación del terreno de ninguna piscina.
- En piscinas con vigas enterradas, la realización de las zanjas para enterrar las vigas.
- La arena necesaria para el posterior relleno de las zanjas.
- La piscina y todos sus componentes deben estar a pie de la instalación.
- Las explicaciones del uso de la piscina o del equipo de filtración.
- Los segundos viajes necesarios por caudales de agua insuficientes.
- La acometida de corriente eléctrica a la piscina.
- La aplicación de la pintura de acabado en las piscinas de madera.
Una buena empresa de reparación de piscinas también le proporcionará un presupuesto antes de comenzar el trabajo para que sepa exactamente lo que está pagando. Además, deben utilizar materiales de alta calidad y siguen las prácticas estándar del sector para garantizar el mejor resultado posible.
Recuerde solicitar un presupuesto previo al SAT para evitar confusiones por si hubiera cargos adicionales sobre la instalación básica contratada.
Una vez finalizado el montaje se abonará el importe a los montadores de la piscina.
