La maneta de la válvula selectora es el mando que permite elegir la función del circuito hidráulico de una depuradora de piscina pequeña. Aunque suele ser una pieza sencilla, debe corresponder exactamente con la marca, el modelo, el diámetro y el tipo de válvula instalados.

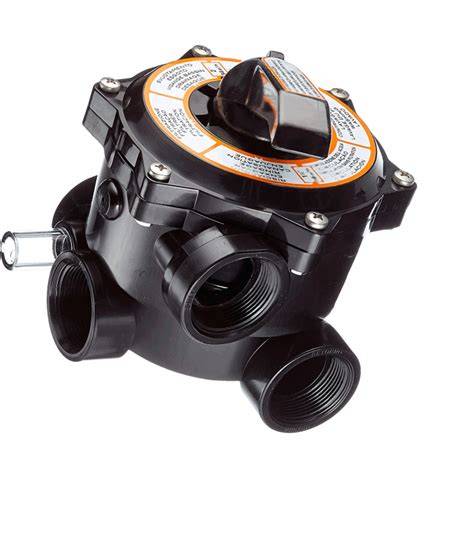

La válvula selectora, también llamada válvula de 6 vías, es uno de los componentes imprescindibles del filtro de arena de la depuradora. A través de su maneta se selecciona entre seis funciones del circuito hidráulico.
Qué funciones controla la maneta selectora
- Filtración: posición de trabajo diario. El agua circula a través del filtro y vuelve limpia a la piscina.
- Lavado (Backwash): invierte el sentido del flujo dentro del filtro para arrastrar la suciedad acumulada al desagüe.
- Enjuague (Rinse): tras el lavado, asienta el medio filtrante (arena/vidrio) antes de volver a “Filter”.
- Recirculación: el agua circula sin pasar por el filtro (útil para mezclar producto químico).
- Vaciado (Waste): aspira directamente al desagüe sin pasar por el filtro (útil para retirar suciedad muy gruesa o para bajar el nivel del vaso).
- Cerrado (Closed): bloquea completamente el flujo. Se usa para mantenimiento (cambio de juntas en filtro, manipulación de tuberías).
Algunos modelos añaden una séptima posición “Winter” o invernaje, que despresuriza el filtro durante la parada de invierno.
Por qué existen distintas manetas y válvulas selectoras
Cada fabricante de filtros diseña sus propias válvulas selectoras con dimensiones específicas, diámetros de conexión y disposición interna de la campana. Por eso los recambios son específicos por marca y, dentro de cada marca, por modelo concreto.
La maneta selectora no debe elegirse únicamente por su aspecto exterior. El anclaje, la longitud del vástago, el sistema de fijación y la compatibilidad con la campana interna pueden variar incluso entre modelos del mismo fabricante.
Cómo identificar una maneta para una depuradora pequeña
Diámetro de conexión
Antes de pedir un recambio, confirma el diámetro de tu válvula (medida del raccord de conexión a la tubería o etiqueta lateral del cuerpo de la válvula).
| Diámetro | Uso típico | Marcas habituales |
|---|---|---|
| 1” 1/2 pulgadas | Piscinas residenciales pequeñas y medianas (lo más común) | Astralpool Classic, Hayward, Coral, QP, Praher |
| 2” pulgadas | Piscinas residenciales grandes o instalaciones con bombas potentes | Astralpool de tornillos 2”, filtros Star Plus/Ice grandes |
| 3” pulgadas | Piscinas públicas, comunitarias o industriales | Filtros industriales |
Lo más común en piscinas privadas residenciales es la válvula de 1” 1/2.
Válvula lateral o superior
Hay dos configuraciones de montaje:
- Válvula selectora lateral: se conecta al lateral del filtro mediante tubos. Es la más usual en piscinas residenciales en España.
- Válvula selectora top (superior): va acoplada directamente sobre la parte superior del filtro (como un sombrero). Se usa en sistemas compactos y piscinas pequeñas. Más fácil de instalar y mantener.
Los recambios de una válvula lateral NO son intercambiables con los de una válvula top, aunque sean del mismo fabricante y diámetro. Antes de pedir, identifica visualmente cuál tienes.
Válvula manual o automática
Manual: el modelo más común y económico. El usuario gira la maneta para seleccionar la función. La mayoría de piscinas residenciales lleva válvula manual.
Automática: cambia de posición sin intervención del usuario, programada por un controlador. Ideal en piscinas de uso intensivo, públicas o instalaciones de alto nivel de automatismo. Las válvulas automáticas tienen recambios eléctricos adicionales (motor, controlador) ausentes en las manuales.
Maneta para válvulas Astralpool
Astralpool Classic
Recambios válvula selectora Astralpool Classic 1” 1/2: la válvula lateral más común en filtros Astralpool clásicos (Star Plus, Ice, Mulhacén, Victoria, Vesubio, Volcano hasta diámetros ~550 mm). Variante 1 y Variante 3 disponibles.
Astralpool Classic (modelo "tradicional"): tiene una maneta que sobresale mucho en altura y un diseño de "dos niveles" (la maneta queda elevada sobre el cuerpo de la válvula).
Astralpool 2 pulgadas
Recambios válvula selectora Astralpool 2”: variante de 2” para filtros más grandes.
Astralpool Flat Top
Recambios válvula Flat Top Astralpool 1” 1/2: la versión compacta de nivel único, frecuente en casetas enterradas (modelo Ramsés) y locales técnicos con poco espacio.
¿Mi válvula Astralpool es Classic o Flat Top? ¿Cómo lo distingo?
Esta distinción es crítica para pedir recambios: aunque visualmente las piezas internas parezcan similares, el anclaje y la longitud del vástago de la maneta son diferentes en la Flat Top respecto a la Classic.
Astralpool de bayoneta
Recambios válvula selectora bayoneta Astralpool: el sistema de fijación por bayoneta (sin tornillos), variante específica.
Manetas para otras marcas habituales
Hayward
Recambios válvula selectora Hayward lateral 1” 1/2: cubre los modelos SP0704, SP0710, SP0715 y SP0716 (los más comunes en filtros Hayward residenciales).
Coral y Productos QP
Recambios válvula selectora Coral 1” 1/2 lateral: la válvula que monta toda la gama de filtros Coral (Alaska, Neptuno, RPG, Serie 92) y la gama QP (Volcán, Rubí, Beige, Red, Blue, Azur, Grana, Ciclón).
Cubre filtros hasta diámetro 600 mm.
Praher
Recambios válvula selectora Praher lateral 1” 1/2: la marca austriaca Praher es fabricante OEM para muchos filtros del mercado europeo. Válvula de 6 vías lateral.
Si tu válvula selectora es de otra marca (Pentair, Emaux, Triton, etc.) o no la identificas, contacta con el equipo técnico.
Piezas relacionadas con la maneta selectora
La maneta forma parte de un conjunto mecánico en el que intervienen varias piezas internas y de conexión.
Maneta selectora
La maneta selectora es el mango exterior en plástico reforzado que el usuario gira para cambiar de posición. Se sustituye cuando se rompe (golpes, sobreapriete) o cuando los topes internos pierden firmeza.
Muelle
El muelle proporciona la tensión necesaria entre la maneta y la campana para que las distintas posiciones se mantengan firmes y cierren herméticamente. Fabricado generalmente en acero inoxidable para resistir cloro y productos químicos.
Su sustitución es poco frecuente, salvo si se oxida o pierde tensión.
Tapa superior
La tapa superior cubre la maneta y el sistema de retención. Algunas válvulas la llevan transparente para ver visualmente la posición.
Campana interna
La campana es una pieza interna giratoria con conductos que redirige el agua según la posición seleccionada por la maneta. Está en contacto directo con la junta estrella.
Si la campana se desgasta o agrieta, la válvula pierde estanqueidad incluso con junta nueva. Tiene una vida muy larga, pero su sustitución es necesaria si hay desgaste por arena abrasiva.
Junta tipo “estrella”
La junta tipo “estrella” es imprescindible para mantener la estanqueidad interna de la válvula. Es una junta plana en forma de estrella o spider que se sitúa entre la campana y la base de la válvula. Sella los conductos internos al cambiar de posición.
Es la pieza más rotativa: con el tiempo se aplasta y pierde la capacidad de cierre estanco, provocando que salga agua por el desagüe mientras filtras (síntoma clásico de junta estrella desgastada).
Conjunto de enlaces y enlace recto
Los conjuntos de enlaces, también llamados raccord o enlace recto, son piezas de conexión entre la válvula y las tuberías de la instalación (a la bomba, al filtro, al retorno y al desagüe).
El enlace recto de 2” y los conjuntos de enlaces negros para válvulas Top son recambios habituales cuando hay fugas en las conexiones.
Recambios originales disponibles
La sección de repuestos para válvulas selectoras de 6 vías del filtro de la depuradora incluye piezas originales para las principales marcas instaladas en piscinas residenciales en España: Astralpool (Classic, Flat Top, bayoneta, 2”), Hayward (lateral 1” 1/2), Coral / QP (lateral 1” 1/2), Praher (lateral 1” 1/2).
Entre los recambios se encuentran junta tipo “estrella”, campana interna, maneta selectora, muelle, tapa, conjunto de enlaces y enlace recto.
Diagnóstico: cuándo cambiar la maneta
| Síntoma | Pieza candidata | Diagnóstico |
|---|---|---|
| Sale un hilo de agua por el desagüe durante el filtrado | Junta estrella desgastada | Pieza más habitual de sustituir |
| Pérdida de presión y fugas internas | Junta estrella + posiblemente campana | Sustituir ambas si la campana muestra desgaste |
| Maneta dura, cuesta cambiar de posición | Junta estrella deformada (rozamiento) o muelle agarrotado | Lubricar primero; si no, sustituir junta y revisar muelle |
| Maneta floja, no fija las posiciones | Muelle perdido de tensión | Sustituir muelle |
| Maneta rota | Maneta selectora | Sustitución directa |
| Fugas por las conexiones a tubería | Enlace recto + junta del raccord | Sustitución del conjunto |
| Sale arena por las boquillas en filtración normal | NO es la válvula: revisar crepinas del filtro | Abrir filtro |
| La válvula no cierra completamente en “Closed” | Junta estrella muy desgastada o campana dañada | Sustituir ambas |
Problemas que no se solucionan cambiando la maneta
La maneta no es responsable de todas las averías de la válvula selectora.
Si el cuerpo principal de la válvula (la carcasa negra o gris que va al filtro) tiene una fisura visible, suele ser más económico y seguro adquirir una válvula nueva completa que intentar repararla con adhesivos: las válvulas selectoras soportan presión de trabajo de hasta 2,5 kg/cm² y un sellado con pegamento improvisado puede ceder en pleno funcionamiento.
Si la válvula no cierra completamente en “Closed”, la causa puede ser una junta estrella muy desgastada o una campana dañada, no necesariamente la maneta.
Si aparece arena por las boquillas en filtración normal, NO es la válvula: revisar crepinas del filtro.
Si existe una pérdida de potencia de filtración con presión normal, es probable que la arena o el vidrio estén agotados, no la válvula. Revisar el medio filtrante.
Por qué sale agua por el desagüe durante el filtrado
Es el síntoma más clásico de junta estrella desgastada. La junta estrella es la que sella los conductos internos de la válvula al cambiar de posición.
Cuando se aplasta con los años, deja pasar agua entre el conducto del retorno y el del desagüe, y aparece ese "hilo" constante por el manguito de vaciado mientras estás filtrando.
La solución es sustituir la junta estrella (a veces también la campana si tiene desgaste visible).
Compatibilidad entre marcas
¿Los recambios de una válvula Hayward sirven para una Astralpool?
No. Cada fabricante diseña su válvula con dimensiones internas propias, por lo que los recambios no son intercambiables entre marcas (Astralpool, Hayward, Coral, QP, Praher, Pentair, Emaux).
Lo que sí es universal es el concepto de la junta estrella y el principio de funcionamiento, pero la pieza física (dimensiones de la junta, número de aspas, geometría de la campana) es específica de cada marca.
Cómo cambiar la junta estrella y revisar la maneta
La junta estrella puede sustituirse sin cambiar la válvula completa cuando el cuerpo está en buen estado.
- Parar bomba y cerrar llaves de paso antes y después de la válvula (si tienes; si no, drenar el filtro).
- Desmontar la tapa superior (tornillería superior y maneta).
- Retirar el conjunto interno (eje + campana). La junta estrella suele estar pegada por la presión a la campana o a la base.
- Identificar la junta estrella nueva: tiene que coincidir exactamente en número de aspas, dimensiones y forma con la antigua.
- Limpiar la base donde apoya la junta (eliminar arena o residuos).
- Aplicar un poco de vaselina o lubricante apto para juntas EPDM en la junta nueva.
- Montar todo en orden inverso, asegurándose de que el muelle queda bien colocado y la maneta encaja en las posiciones.
- Tiempo aproximado: 30-60 minutos.
La misma intervención permite comprobar el estado del muelle, la campana, el eje y el mecanismo de retención de la maneta.
Buenas prácticas de uso de la maneta
Cambiar de posición siempre con la bomba parada
Esta es la regla más importante: forzar el giro de la maneta con la bomba en marcha estresa la junta estrella, la campana y el muelle, y reduce drásticamente la vida útil de la junta.
Siempre parar la bomba, esperar 5 segundos a que la presión baje, cambiar la posición, y luego volver a arrancar.
Comprobar que la maneta llega al tope
Confirmar visualmente que la maneta ha llegado al tope correcto (filtración, lavado, etc.). Una posición intermedia provoca fugas internas y consumo innecesario de cloro.
No utilizar herramientas
No usar herramientas (alicates, llaves) para mover la maneta. La maneta está diseñada para apriete manual.
Forzarla con herramientas la rompe y a menudo daña también la campana interna.
Limpiar el filtro en el momento adecuado
Realizar el lavado del filtro cuando el manómetro sube 0,3-0,5 bar sobre la presión limpia. Esto reduce el estrés sobre la válvula y prolonga la vida útil de la junta estrella.
Realizar una revisión periódica
La revisión anual de la válvula al inicio de temporada consiste en comprobar visualmente que no hay grietas en el cuerpo, que la maneta gira con suavidad y que no aparecen humedades en el exterior.
Si aparece un hilo de agua continuo por el desagüe durante la filtración (síntoma clásico de junta estrella en final de vida), planificar la sustitución antes de la temporada alta.
Frecuencia de sustitución y revisión
¿Qué piezas se cambian con más frecuencia en una válvula selectora?
- Junta estrella: cada 4-7 temporadas según uso; es la pieza con mucha diferencia más sustituida.
- Maneta selectora: cada 8-12 temporadas, solo si se rompe.
- Conjunto de enlaces / enlace recto: vida muy larga, solo se sustituye si aparecen fugas en las conexiones.
- Campana interna: vida muy larga, solo si hay daño abrasivo por arena.
En entornos residenciales con uso normal, cada 2-3 años es buena cadencia para revisión preventiva, o cuando aparezca el síntoma clásico de hilo de agua por el desagüe.
En entornos profesionales (piscinas comunitarias, hoteles), revisión anual es lo razonable.
Funcionamiento con cloración salina
¿Las válvulas selectoras funcionan con cloración salina?
Sí. Todas las válvulas selectoras del mercado (Astralpool, Hayward, Coral, QP, Praher) están diseñadas para resistir cloración salina en concentraciones residenciales habituales (3-6 g/l).
Los cuerpos son de plástico ABS de alta resistencia química y la tornillería interna suele ser de acero inoxidable AISI-316.
Qué información conviene reunir antes de comprar
- Marca de la válvula o del filtro.
- Modelo exacto.
- Diámetro de conexión: 1” 1/2, 2” o 3”.
- Tipo de montaje: lateral o top.
- Tipo de fijación: tornillos o bayoneta.
- Fotografía de la maneta y del cuerpo completo.
- Fotografía de la etiqueta lateral del cuerpo de la válvula.
¿No identificas marca, diámetro o tipo de válvula? Envíanos foto del conjunto y de la etiqueta lateral.
Categorías y recambios relacionados
Las categorías relacionadas incluyen recambios, válvulas selectoras para filtros, recambios depuradora piscina, filtros para piscinas y servicio técnico.
