Una manta filtrante de alta temperatura de 4 mm es un medio sintético destinado al filtraje del aire y a la retención de diferentes partículas en sistemas de ventilación, climatización, extracción y equipos industriales. Su función principal consiste en actuar como una primera barrera frente al polvo y otras partículas presentes en el aire.
La filtrina puede utilizarse en refrigeradores, aires acondicionados, intercambiadores de calor, filtros de maquinaria, bombas de aire y campanas extractoras. En instalaciones industriales también se emplea en cabinas de pintura, sistemas HVAC, líneas de producción y como prefiltro antes de filtros de media y alta eficiencia.

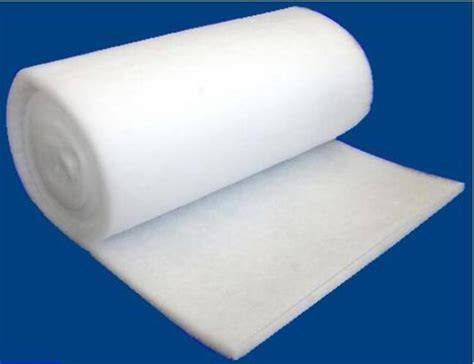

Qué es una manta filtrante de 4 mm
La filtrina es un tejido sintético que permite el filtraje del aire y la retención de diferentes particulas. La manta filtrante de alta densidad está compuesta de fibras sintéticas de alta calidad.
La manta es uno de los elementos filtrantes utilizados para llevar a cabo el proceso de filtración de aire, y se utilizan en sistemas de aire acondicionado, sistemas HVAC, sistemas de extracción y ventilación, cabinas de pintura, extractores de polvo, entre otros.
Las mantas tienen diferentes espesores y pesos y sus fibras están uniformemente distribuidas, ideales para retener partículas gruesas de procesos industriales. Se suministra en rollos o cortado a medida.
Características del material
Las fibras sintéticas, principalmente de poliéster, se fabrican en capas sucesivas de fibras de poliéster de diferentes espesores para obtener mantas con o sin densidad progresiva.
La manta filtrante G4 es de fibra sintética de poliéster sin tejer compactada térmicamente en diferentes capas de fibras creando una estructura progresiva y de mayor densidad en la parte por la que se encuentra el aire limpio.
La densidad progresiva permite que las partículas grandes queden retenidas en las primeras capas, mientras que las partículas más finas penetran y se capturan en capas internas. La suciedad se distribuye en todo el espesor del material.
Este comportamiento proporciona mayor capacidad de acumulación de polvo, menor colmatación superficial y una curva de pérdida de carga más estable. Este comportamiento es especialmente relevante en sistemas que trabajan de forma continua o con variaciones de carga.
| Característica | Especificación |
|---|---|
| Tipo de material | Tejido sintético y fibra sintética de poliéster |
| Espesor de referencia | 4 mm |
| Presentación | Manta, rollos y paneles |
| Color habitual | Blanco |
| Aplicación | Filtraje de aire y retención de partículas |
| Temperatura máxima indicada para la filtrina | +100ºC |
| Humedad relativa máxima | 100% |
Se distribuye en color blanco aunque es posible servirse en otros colores bajo disponibilidad. La filtrina se fabrica en rollos de 20 metros lineales y con una altura de rollo de 1 metro.
La manta filtrante puede suministrarse en rollos o cortada a medida. La venta por metro lineal equivale a 1m² cuando la altura del rollo es de 1 metro.
Capacidad de trabajo a alta temperatura
La filtrina blanca se distribuye en dos espesores y está indicada para el filtraje de aire. Resiste temperaturas máximas de +100ºC.
La temperatura máxima de +100ºC permite utilizar este material en determinadas instalaciones de ventilación, climatización y maquinaria donde el aire pueda alcanzar temperaturas elevadas, siempre que las condiciones reales de trabajo no superen el límite indicado.
La resistencia térmica debe considerarse junto con el caudal de aire, la humedad, la pérdida de carga y la configuración del alojamiento. Una manta filtrante de 4 mm no debe seleccionarse únicamente por su espesor, sino por la combinación de temperatura, partículas y régimen de funcionamiento del equipo.
Su humedad relativa máxima es del 100%. Las mantas filtrantes se caracterizan por una gran resistencia química además de que no absorben agua, es decir, filtran el aire ambiente sin “robar” su humedad.
Filtración y retención de partículas
El material permite filtrar el aire, evitando la entrada de partículas como el polvo a los sistemas a proteger. Su estructura funciona como una barrera física para partículas gruesas y polvo suspendido.
En las mantas filtrantes, las partículas grandes quedan retenidas en las primeras capas, mientras que las partículas más finas penetran y se capturan en capas internas. Este mecanismo se denomina filtración en profundidad con densidad progresiva.
La filtración en profundidad permite aprovechar una mayor parte del medio filtrante y puede proporcionar una mayor vida útil frente a materiales que acumulan rápidamente la suciedad en la superficie.
La retención de partículas es crítica en algunos procesos que requieren un alto estándar de calidad del aire. Las mantas ayudarán a estos ambientes previniendo la contaminación del aire.
Clases de filtración relacionadas
Las mantas filtrantes pueden encontrarse en clases G2, G3, G4 y M5 según ABNT NBR 16101:2012. La clasificación concreta depende del material, el espesor, la densidad y el rendimiento del medio filtrante.
La clasificación G4 corresponde a una etapa de filtración gruesa, mientras que las categorías M5, M6, F7, F8 y F9 se emplean en etapas de filtración más fina o de mayor rendimiento.
La categoría de medios filtrantes G4 pertenece a la gama superior de filtros gruesos. Su poder de retención de polvo sintético está en el rango de 65 a 90%.
La manta G4 se emplea principalmente como prefiltro y como protección de las etapas posteriores, mientras que los medios filtrantes finos se destinan a partículas de menor tamaño.
| Clase | Función principal |
|---|---|
| G3 | Filtración gruesa y retención de polvo sintético |
| G4 | Etapa superior de filtración gruesa y prefiltro |
| M5 | Primera entrada de filtración fina |
| M6, F7, F8 y F9 | Etapas de filtración más fina o de mayor rendimiento |
El Filtro Manta Modelo E4 Eficiencia G4, fabricado en fibra sintética de poliéster, destaca por su eficiencia de clase G4, ideal para retener partículas gruesas y mejorar la calidad del aire en interiores.
Conforme a la normativa europea, está clasificado por la EN 779 como de calidad de filtración G3 y G4. Además, los medios filtrantes G3 y G4 garantizan la renovación del aire.
El filtraje G3 presenta una eficacia frente al polvo sintético del 82%, mientras que el filtraje G4 presenta una eficacia frente al polvo sintético del 90% en la especificación indicada para la filtrina.
Función de prefiltro
Diseñado para proteger sus filtros finos de alto rendimiento, el medio filtrante es una primera barrera. La ventaja de la prefiltración es que hace que el sistema global sea eficiente, al tiempo que prolonga la vida útil de los filtros finos.
La manta filtrante G4 puede utilizarse como etapa inicial antes de filtros de mayor capacidad de retención. Es adecuada para la protección de los filtros de grano superiores y más frágiles, como M6, F7, F8 y F9.
Utilizadas como prefiltro o filtro final, las mantas filtrantes son fundamentales para el buen funcionamiento de los acondicionadores de aire, ya que realizan la primera filtración, reteniendo las partículas sólidas que se encuentran en suspensión en el aire.
Un dispositivo doble permite un suministro de aire limpio libre de polvo. Protege contra los riesgos de inhalación e intoxicación y evita que las sustancias entren en el cuerpo.
En instalaciones industriales, el problema no suele ser solo filtrar, sino filtrar de forma continua sin penalizar el sistema. Aquí es donde las mantas filtrantes aportan valor.
- Saturación rápida de filtros posteriores.
- Incremento de consumo energético por pérdida de carga.
- Paradas no planificadas.
Las mantas filtrantes están diseñadas precisamente para evitar estos problemas. Su funcionamiento en profundidad permite distribuir la suciedad por el espesor del medio filtrante y mantener un comportamiento más estable durante el servicio.
Aplicaciones en ventilación y climatización
El Filtro Manta Modelo E4 Eficiencia G4 es ideal para mejorar la calidad del aire en sistemas de ventilación y climatización. Su función principal consiste en retener partículas gruesas antes de que alcancen las etapas posteriores del sistema de filtración.
- Prefiltración de salidas de aire exterior para sistemas de aire acondicionado.
- Prefiltrado para filtros finos y absolutos.
- Equipos de aire acondicionado tipo Fan Coil.
- Sistemas HVAC en entornos industriales con polvo en suspensión.
- Sistemas de extracción y ventilación.
- Extractores de polvo.
- Intercambiadores de calor.
- Filtros de maquinaria.
- Bombas de aire.
- Campanas extractoras.
- Refrigeradores.
Hay muchas aplicaciones para los rodillos de filtro. Los rollos permiten adaptar el material a las necesidades de distintas instalaciones, equipos y superficies de filtración.
También disponible en paneles, el filtro de partículas gruesas se puede instalar después de una rejilla metálica trenzada. El formato en panel facilita la integración del medio filtrante en determinados equipos y configuraciones de ventilación.
Aplicaciones industriales
En cabinas de pintura con alta generación de overspray, las mantas filtrantes pueden utilizarse para retener partículas y proteger las etapas posteriores del sistema.
En líneas de producción con fibras, virutas o partículas ligeras, el medio filtrante actúa como una barrera inicial frente a contaminantes sólidos transportados por el aire.
La filtración del aire en ambientes industriales es un factor sumamente relevante, ya que si no se trata adecuadamente, el aire puede contaminar la línea de producción de una empresa, contribuyendo a un resultado insatisfactorio. E incluso puede dañar la salud de las personas.
Tanto para los que intervienen en el proceso de fabricación como para el público final, la retención de partículas puede ser necesaria en procesos que exigen un estándar elevado de calidad del aire.
Especialmente en salas limpias, industria farmacéutica y alimentaria, entre otros lugares que exigen el mismo alto estándar, la prefiltración ayuda a prevenir la entrada de partículas en las etapas posteriores del sistema.
“Adiós Filtro de ósmosis: El Filtro Manta la alternativa que lo cambia todo”
Formatos disponibles
Manta y rollos
La manta filtrante se fabrica en rollos de 20 metros lineales y con una altura de rollo de 1 metro. Los rollos permiten cortar el material según las dimensiones de la superficie de filtración.
| Presentación | Medidas indicadas |
|---|---|
| Rollos | 20 metros lineales |
| Altura del rollo | 1 metro |
| Venta al corte | Cada metro lineal es 1m² |
| Manta de referencia G4 | Espesor aproximado de 21 mm |
| Manta de 4 mm | Medio filtrante de bajo espesor para aplicaciones compatibles |
La filtrina se suministra en diferentes filtrajes con espesores aproximados. El filtraje G3 tiene un espesor de 15 mm con una variación indicada de -+15%, mientras que el filtraje G4 tiene un espesor de 21 mm con una variación indicada de +-15%.
Las diferencias de espesor muestran que la denominación de una manta filtrante de 4 mm debe comprobarse con la ficha técnica concreta del material, porque las mantas G3 y G4 descritas presentan espesores aproximados superiores.
Paneles filtrantes
Los paneles con manta filtrante G4 están concebidos para la filtración en sistemas de ventilación y sistemas de tratamiento del aire donde se requiere de un alto grado de limpieza del aire.
El suministro se realiza con un soporte metálico en acero galvanizado pintado en poliéster secado al horno de color gris RAL 7035 o en acero inoxidable AISI-304.
En una configuración técnica indicada, el panel tiene un espesor aproximado de 22 mm, un gramaje de 290 g/m2 y una composición de fibra sintética de poliéster.
| Parámetro del panel G4 | Valor indicado |
|---|---|
| Gramaje | 290 g/m2 |
| Espesor aproximado | 22mm |
| Velocidad nominal de trabajo | 1,5 m/s |
| Caudal m2 | 5.400 m3/h |
| Pérdida de carga inicial | 42 Pa |
| Pérdida de carga final recomendada | 250 Pa |
| Pérdida de carga soportada | 450 Pa |
| Filtración media EN779 | 90% |
| Eficacia según ISO 16890 | ISO COARSE 65% |
| Temperatura máxima | 100 ºC |
| Resistencia a la humedad relativa | 100% |
| Resistencia al fuego | F1 |
| Capacidad de acumulación de polvo | 603 g/m2 |
Este tipo de manta cuenta con gran capacidad de retención de polvo soportando altos caudales de aire y mostrando una resistencia al agua del 100% sin colapsarse como otros filtros no tratados.
Ventajas técnicas
- Gran capacidad de retención y acumulación de polvo.
- Baja caída de presión.
- Pleno aprovechamiento del medio filtrante en su profundidad.
- Mayor vida útil.
- Adaptabilidad a diferentes formatos y sistemas.
- Mayor capacidad de carga frente a filtros planos.
- Mejor comportamiento en condiciones variables.
- Resistencia química.
- Resistencia a la humedad relativa del 100% en las especificaciones indicadas.
La densidad progresiva de las fibras de vidrio retiene gradualmente las partículas, garantizando así una baja caída de presión y una mayor durabilidad.
No todas las soluciones de prefiltrado responden igual ante entornos exigentes. Las mantas filtrantes destacan por su adaptabilidad a diferentes formatos y sistemas, mayor capacidad de carga frente a filtros planos y mejor comportamiento en condiciones variables.
Por ejemplo, en aplicaciones de pintura donde se requiere una estructura más rígida, puede ser más adecuado un sistema como los prefiltros de cartón de superficie quebrada. En cambio, para soluciones más básicas o de menor exigencia técnica, se emplean opciones como prefiltros de cartón planos.
Selección e instalación
La elección del formato debe tener en cuenta las dimensiones del alojamiento, el sentido del flujo de aire y la superficie disponible.
En formato plano y reforzado por su estructura, el material puede colocarse como una barrera inicial para retener el polvo grueso. También puede instalarse después de una rejilla metálica trenzada cuando se utiliza en paneles.
Antes de añadir un elemento filtrante adicional, considere la posibilidad de medir el caudal de la instalación. La velocidad del aire, el caudal y la superficie filtrante influyen en la pérdida de carga y en la duración del medio.
Cuando se utiliza junto con otras etapas filtrantes, la prefiltración contribuye a proteger los filtros finos de alto rendimiento. La manta G4 puede emplearse antes de filtros M6, F7, F8 y F9.
La selección debe verificar que la temperatura máxima de trabajo sea compatible con el material. En la filtrina descrita, la resistencia térmica máxima indicada es de +100ºC.
Datos técnicos de referencia
| Dato | Especificación |
|---|---|
| Material | Fibra sintética de poliéster |
| Tipo | Manta filtrante de alta densidad |
| Espesor de referencia de la manta solicitada | 4 mm |
| Clase G4 descrita | Retención de polvo sintético de 65 a 90% |
| Eficacia G4 de la filtrina indicada | 90% |
| Temperatura máxima | +100ºC |
| Humedad relativa máxima | 100% |
| Formato | Manta, rollos y paneles |
| Longitud de rollo | 20 m |
| Altura de rollo | 1000 mm |
| Normativa indicada | EN 779 |
La ficha técnica de una manta filtrante G4 también puede indicar un gramaje de 290 g/m2, un espesor aproximado de 22mm, una velocidad nominal de trabajo de 1,5 m/s, una pérdida de carga inicial de 42 Pa y una capacidad de acumulación de polvo de 603 g/m2.
Estos valores corresponden a una configuración de panel G4 concreta y deben contrastarse con las características del medio filtrante de 4 mm antes de integrarlo en una instalación.
Mantenimiento del sistema
El mantenimiento de los componentes de ventilación y climatización puede complementarse con productos destinados a la limpieza y al control de olores.
La sustitución de la manta debe relacionarse con su nivel de saturación, la pérdida de carga y el comportamiento del equipo. Una manta cargada de polvo puede aumentar la resistencia al paso del aire y afectar al funcionamiento del sistema.
El seguimiento de la pérdida de carga permite valorar el estado del filtro y evitar que la acumulación de polvo reduzca excesivamente el caudal de aire.
La revisión también debe comprobar que el material permanezca correctamente instalado, sin huecos laterales, deformaciones ni zonas que permitan el paso del aire sin filtrar.
