Los filtros de anillas de 2 pulgadas se utilizan para retener partículas minerales y orgánicas antes de que lleguen a goteros, microaspersores, aspersores y otros elementos de riego. Entre las opciones disponibles aparecen filtros manuales completos, cartuchos de repuesto y sistemas de la gama AZUD HELIX, con diferentes grados de filtración, materiales y métodos de limpieza.
Para elegir correctamente un filtro cartucho anilla 2 hay que comprobar el diámetro de conexión, el caudal, el grado de filtración, el tipo de instalación y la compatibilidad del cartucho con la carcasa. También conviene distinguir entre filtros manuales, semi-autolimpiantes y autolimpiantes, porque cada categoría requiere un mantenimiento diferente.

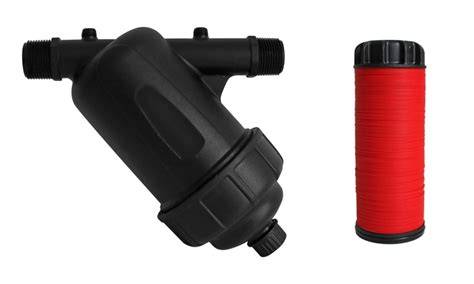

Qué es un filtro de anillas de 2 pulgadas
Se trata de un obstáculo que se coloca en el caudal del agua destinada al riego. Está conformado por anillas ranuradas colocadas dentro de un cartucho con un mayor o menor nivel de densidad. Estas se presionan unas con otras, de manera que dejan entre ellas unos pequeños huecos para que se introduzca el agua en su camino a la plantación.
Pues bien, solo dejan pasar el agua, quedando las partículas atrapadas en su laberinto. El agua, cuando se toma de su origen (embalse, pozo, manantial, etc.), va cargada de múltiples elementos de desecho que no son convenientes para los emisores de riego.
Pueden ser partículas minerales u orgánicas, pero, en ambos casos, es mejor evitarlas pues, al entrar en contacto con los goteros, micro aspersores, aspersores y otros elementos de riego les afectan negativamente. Un filtro de anillas es el elemento que impide que tales partículas avancen.
Cómo funciona el cartucho de anillas
Al colocar el cartucho en el conducto, el agua se ve forzada a atravesarlo y todas las partículas de tamaño superior al de las ranuras de las anillas se ven detenidas. La anilla realiza la filtración física reteniendo los sólidos no disueltos en el agua en los canales que se originan por efecto de la superposición de un conjunto de las mismas, colocadas en una fuerte y segura composición.
Los propios canales de la anilla permiten llevar a cabo la filtración profundamente. La filtración con discos proporciona una elevada capacidad de retención de partículas, mientras que la disposición de las anillas crea una amplia superficie útil de paso.
Principales opciones de filtro cartucho anilla 2
Filtro de anillas manual de 2 pulgadas
El filtro de anillas manual 2'' 2NR AZUD HELIX tiene un caudal máximo de 30 m3/h, salida roscada BSP 2'' y un grado de filtración de 150 mesh, 100 micrones. Sus medidas son 597x309mm.
AZUD HELIX SYSTEM es la gama de filtración basada en el mínimo mantenimiento y máxima seguridad de filtración. AZUD HELIX es un efecto helicoidal exclusivo en los filtros y equipos de filtración AZUD.
Esto se consigue debido a la hélice patentada ubicada en la base del cartucho, fruto de un cuidadoso estudio de diseño y mecánica hidráulica. Sus aletas deflectoras consiguen en el agua que entra en el filtro un movimiento helicoidal que desplaza las partículas en suspensión contra las paredes de la tapa, manteniéndolas alejadas del elemento filtrante y logrando así minimizar la frecuencia de limpiezas.
| Característica | Valor |
|---|---|
| Diámetro | 2" |
| Caudal máximo | 30 m3/h |
| Conexión | Salida roscada BSP 2'' |
| Grado de filtración | 150 mesh, 100 micrones |
| Medidas | 597x309mm |
Cartucho de repuesto de 2 pulgadas y 130 micras
El recambio cartucho filtro de anillas 11/4" 130 micras rb está destinado a recambios para filtros. Sus cartuchos están codificados por colores según el tamaño de filtración.
La referencia indicada para este recambio es 172RB140. El grado de filtración de 130 micras lo sitúa como una opción intermedia dentro de las luces de paso descritas para las anillas paralelas.
Cartucho de anillas para filtro HELIX de 2 pulgadas
El cartucho de anillas para filtro HELIX 2"17C2R0H6 corresponde a la referencia 17C3R0H6. Se trata de un cartucho destinado a un sistema HELIX de 2 pulgadas y no de un filtro completo.
La compatibilidad del cartucho debe comprobarse con la carcasa y con la configuración concreta del equipo, especialmente cuando se sustituye únicamente el elemento filtrante.
Filtro de anillas con sistema de doble rosca
El sistema de doble rosca permite limpiar las anillas sin desmontar el cartucho. La referencia indicada es 0213, el diámetro es 2" y el grado de filtración es Mesh: 120.
Sus dimensiones aproximadas son 151 x 151 x 324 mm. Este diseño facilita las tareas de mantenimiento cuando se necesita acceder a las anillas sin desmontar completamente el conjunto.
Marcas y sistemas identificados
AZUD HELIX
AZUD HELIX destaca por el efecto helicoidal que se produce en el interior del filtro. El agua al entrar en el filtro se encuentra con la hélice, originando un movimiento helicoidal y centrífugo que aleja las partículas de los discos.
Esto se traduce en una menor frecuencia e intensidad de las labores de mantenimiento, con el consiguiente ahorro de agua. El dispositivo retardador de la colmatación ayuda a mantener alejadas las partículas del elemento filtrante durante el funcionamiento.
El sistema modular permite un amplio rango de posibilidades con mínimo número de componentes. Sus características incluyen versatilidad, compatibilidad y fácil mantenimiento.
LAMA
La anilla paralela LAMA se ha perfilado a través de estudios minuciosos, llevados a cabo por su departamento de ingeniería. Con la ayuda de software adecuado, se ha conseguido la geometría más eficaz para conseguir la mayor superficie útil de paso en la filtración.
Lama cuenta con matrices propias para la fabricación de anillas paralelas de diferentes luces de paso: 20 micras de color verde, 50 micras de color azul, 130 micras de color amarillo, 190 micras de color rojo y 250 micras de color marrón; 190 es el micraje standard.
| Color | Grado de filtración |
|---|---|
| Verde | 20 micras |
| Azul | 50 micras |
| Amarillo | 130 micras |
| Rojo | 190 micras |
| Marrón | 250 micras |
FY2D
El filtro FY2D de anillas ofrece unas prestaciones excelentes, siendo un filtro económico y de fácil manejo. El producto está fabricado en acero al carbono, con el tratamiento superficial de Nanotecnología.
Además es pintado con nuestra pintura en polvo. La anilla filtrante es la estándar de 0.190 mm para filtros manuales.
La gama de anillas incluye diferentes cantidades según el color: 252 unidades por torre para las anillas rojas, 296 unidades por torre para las anillas amarillas, 288 unidades por torre para las anillas marrones, 354 unidades por torre para las anillas azules y 373 unidades por torre para las anillas verdes.
Materiales de fabricación
Dependiendo del material de fabricación los filtros se clasifican en: Poliamida cargada con fibra de vidrio, apta para filtrar agua salada. Acero al carbono tratado y pintado en epoxy poliéster.
En los sistemas AZUD HELIX, la carcasa del filtro está fabricada en poliamida reforzada con fibra de vidrio. Los discos ranurados son de polipropileno, el cierre es de acero inoxidable y el sellado es de NBR.
Todas las piezas de acero al carbono empleadas son tratadas interna y externamente mediante una impregnación base de Nanotecnología. Como último paso los productos son cubiertos con pintura epoxy poliéster.
Ventajas de los filtros de anillas
Se trata de un filtro muy ventajoso pues, frente a otros: Ofrece gran poder de retención de partículas tanto de origen orgánico como mineral. Cuenta con unas anillas muy resistentes, por lo que no suele ser muy común tener que cambiarlas en mucho tiempo.
Su limpieza, que es clave para que mantenga sus propiedades de filtrado, es muy sencilla. La filtración con discos proporciona seguridad frente a los sólidos no disueltos y permite adaptar el grado de retención mediante el color y la luz de paso de las anillas.
Su estudiado diseño y fabricación garantizan una elevada vida útil, resistencia y calidad de filtración. El sistema modular aporta versatilidad y compatibilidad, mientras que los diseños con cierre específico simplifican el acceso al conjunto filtrante.
Elección del grado de filtración
La elección del micraje depende del tipo de partículas que se desea retener y de las necesidades del sistema de riego. Las anillas de 20 micras ofrecen el paso más reducido de los valores indicados, mientras que las de 250 micras permiten un paso mayor.
El valor de 190 micras es el micraje standard. También se indican opciones de 50 micras, 130 micras y 250 micras, por lo que la selección debe realizarse considerando la calidad del agua y la sensibilidad de los emisores de riego.
Para limos y arcillas lo recomendable es un hidrociclón y un filtro de arena, no de anillas o malla. Por tanto, el filtro de anillas debe seleccionarse teniendo en cuenta la naturaleza de los sólidos presentes en el agua.
Tipos de filtros según el sistema de lavado
Dependiendo del sistema de lavado los filtros se clasifican en: Autolimpiantes Semi-autolimpiantes Manuales.
Filtros manuales
El lavado consiste en desmontar el cartucho de anillas y hacer incidir sobre ellas agua a presión, previamente descomprimidas todas las mismas. Cuando existe una cantidad considerable de residuos en los canales de las anillas, es recomendable una limpieza a fondo en un baño de hipoclorito sódico y/o una disolución de ácido, siempre llevado a cabo con escrupulosa cautela.
El sistema de doble rosca permite limpiar las anillas sin desmontar el cartucho. El exclusivo sistema mariposa de cierre del elemento filtrante permite una fácil descompresión de la pila de discos para su limpieza.
De cómodo manejo y que, a su vez, impide la pérdida accidental de discos. Sin necesidad de herramientas. Máxima resistencia, sin piezas móviles susceptibles de desgaste.
Filtros autolimpiantes
La limpieza del cartucho de anillas se produce en sentido inverso al de filtración, con disgregación de las anillas y giro de las mismas a alta velocidad. La composición de ambos efectos hace que se consiga desprender los desechos, gracias a unos chorros tangenciales a presión sobre todas y cada una de las anillas filtrantes.
El lavado se lleva a cabo con muy poco volumen de agua. El número de limpiezas se reduce drásticamente maximizando el ahorro en agua y mano de obra.
Qué comprobar antes de elegir un cartucho de anillas de 2 pulgadas
- Diámetro nominal y tipo de conexión.
- Grado de filtración expresado en micras o mesh.
- Compatibilidad entre el cartucho, la carcasa y el sistema de cierre.
- Caudal máximo requerido por la instalación.
- Material de la carcasa y de los discos.
- Tipo de agua y naturaleza de las partículas.
- Disponibilidad de limpieza manual, autolimpieza o sistema de doble rosca.
- Dimensiones del cartucho y del filtro completo.
Las conexiones de este filtro son rosca macho de 2". Respecto a las tomas de vaciado inferior, no sabemos bien a lo que se refiere. Igualmente el artículo incluye la ficha técnica donde puede ver sus características y conexiones.
La adaptación a las necesidades particulares incluye tanto el tipo de filtrado que precisas según la clase de partículas como el tamaño del caudal de agua que necesitas. La durabilidad y resistencia dependen de los materiales empleados y de las condiciones de funcionamiento.
Diferencia entre cartucho de repuesto y filtro completo
Un cartucho de repuesto sustituye únicamente el elemento filtrante formado por las anillas. Un filtro completo incorpora además la carcasa, las conexiones, el sistema de cierre y los componentes necesarios para instalarlo en la línea de riego.
El recambio cartucho filtro de anillas 11/4" 130 micras rb aparece como un producto de recambio para filtros, mientras que el filtro de anillas manual 2'' 2NR AZUD HELIX se describe como un equipo con caudal, conexión, dimensiones y grado de filtración determinados.
El cartucho de anillas para filtro HELIX 2"17C2R0H6 también corresponde a un elemento filtrante específico. Por ello, antes de sustituirlo, hay que verificar la referencia del equipo y la configuración de la pila de discos.
Configuraciones de anillas por color
Los cartuchos están codificados por colores según el tamaño de filtración. Esta codificación permite identificar rápidamente el grado de paso de las anillas y seleccionar el elemento adecuado para cada instalación.
| Color | Uso según el grado indicado | Número de anillas por torre |
|---|---|---|
| Verde | 20 micras | 373 unidades por torre |
| Azul | 50 micras | 354 unidades por torre |
| Amarillo | 130 micras | 296 unidades por torre |
| Rojo | 190 micras | 252 unidades por torre |
| Marrón | 250 micras | 288 unidades por torre |
El número de separadores AC6T indicado es de 1 unidad para cada configuración de color. El peso que se muestra son kilos volumétricos.
Mantenimiento y limpieza
La limpieza periódica es clave para que el filtro mantenga sus propiedades de filtrado. En los filtros manuales, primero se descomprime la pila de anillas y después se aplica agua a presión para retirar los residuos acumulados en los canales.
Cuando existe una cantidad considerable de residuos en los canales de las anillas, es recomendable una limpieza a fondo en un baño de hipoclorito sódico y/o una disolución de ácido, siempre llevado a cabo con escrupulosa cautela.
En los filtros autolimpiantes, la limpieza se realiza en sentido inverso al de filtración mediante la disgregación y el giro de las anillas, junto con chorros tangenciales a presión. Este procedimiento reduce la frecuencia y la intensidad de las labores de mantenimiento.
Aplicaciones y limitaciones
Los filtros de anillas se emplean para proteger los emisores de riego frente a sólidos no disueltos de origen mineral u orgánico. Pueden integrarse en instalaciones de riego con goteros, microaspersores y aspersores.
Su capacidad de filtración depende del grado de paso seleccionado, del caudal y de la carga de sólidos del agua. Para limos y arcillas, lo recomendable es un hidrociclón y un filtro de arena, no de anillas o malla.
La elección de una marca o sistema debe basarse en la compatibilidad del cartucho, el material de fabricación, la disponibilidad de repuestos, el método de limpieza y las condiciones concretas de la instalación.
