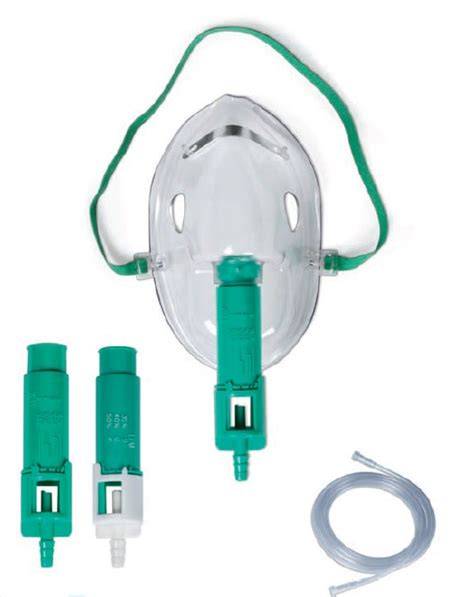

La mascarilla Venturi de 7 concentraciones es un dispositivo de oxigenoterapia para adultos que permite seleccionar concentraciones de oxígeno del 24 %, 26 %, 28 %, 30 %, 35 %, 40 % y 50 %, según el adaptador utilizado. Su sistema mezcla oxígeno con aire ambiente mediante el efecto Venturi y proporciona una concentración controlada y conocida, independientemente del patrón respiratorio del paciente.
Está indicada para tratamientos de oxigenoterapia en los que se necesita administrar oxígeno de forma precisa, especialmente en pacientes con insuficiencia respiratoria aguda grave o con enfermedades respiratorias crónicas que requieren un control cuidadoso de la concentración administrada. La selección del adaptador y el flujo de oxígeno deben realizarse conforme a la prescripción y a las indicaciones clínicas correspondientes.
Qué es una mascarilla Venturi de 7 concentraciones
La mascarilla Venturi es un dispositivo de oxigenoterapia que administra oxígeno en una concentración fija y conocida de antemano. La proporción de oxígeno que llega al paciente apenas depende de cómo respire, lo que la sitúa entre los sistemas llamados de alto flujo.
La mascarilla de oxígeno Venturi de 7 concentraciones es una mascarilla dosificadora de oxígeno, de hasta 7 concentraciones, para uso adulto. Es un dispositivo de alto flujo que mezcla el aire y el oxígeno mediante el sistema Venturi.
La mascarilla tipo Venturi de 7 concentraciones está diseñada para proporcionar un suministro controlado y constante de oxígeno al paciente adulto. Permite seleccionar entre siete niveles de concentración diferentes, ajustando el flujo según las necesidades terapéuticas.
Cómo funciona el sistema Venturi
La mascarilla Venturi es una máscara facial acoplada a una pieza intermedia que hace toda la diferencia: un adaptador con un orificio estrecho y unas aberturas laterales. El oxígeno procedente de la fuente pasa a gran velocidad por ese estrechamiento y, al hacerlo, arrastra hacia el interior una cantidad proporcional de aire ambiente por las aberturas laterales.
La mezcla resultante tiene una concentración de oxígeno determinada, que se mantiene estable aunque cambie el ritmo respiratorio de la persona. Ese comportamiento la convierte en un sistema de alto flujo, entendido no como un gran caudal de oxígeno puro sino como un flujo total -oxígeno más aire arrastrado- que supera lo que el paciente inspira.
Gracias al efecto Venturi, mezcla aire ambiente con oxígeno de manera exacta, garantizando una administración precisa independientemente del patrón respiratorio del paciente. Permiten obtener concentraciones del O2 inspirado de una forma más exacta, independientemente del patrón ventilarorio del paciente.
Los sistemas de bajo flujo, como las gafas nasales, aportan solo una parte del volumen inhalado, y el resto lo completa el paciente con aire de la habitación; por eso en ellos la concentración final resulta variable e imprecisa.
Alto flujo no significa mucho oxígeno
Ese comportamiento la convierte en un sistema de alto flujo, entendido no como un gran caudal de oxígeno puro sino como un flujo total (oxígeno más aire arrastrado) que supera lo que el paciente inspira.
Alto flujo se refiere al volumen total de gas que entrega el dispositivo, suma del oxígeno y del aire ambiente que arrastra, no a una concentración elevada de oxígeno. De hecho una mascarilla Venturi puede administrar concentraciones bajas, del 24 %, y seguir siendo un sistema de alto flujo.
Origen del nombre y del dispositivo
El dispositivo se llama así por Giovanni Battista Venturi, físico italiano nacido en 1746, que describió en 1797 cómo un fluido acelera y pierde presión al atravesar un conducto que se estrecha. Esa caída de presión es la que aspira el aire ambiente hacia el interior de la máscara.
Conviene una precisión: el fenómeno se explica en último término por el principio de Bernoulli, y parte de la literatura discute si estas mascarillas son "Venturi" en sentido estricto o una aplicación derivada de aquel principio. El nombre, en cualquier caso, ha perdurado.
La mascarilla la ideó el médico Edward James Moran Campbell en el Middlesex Hospital de Londres, hacia 1960. Buscaba una alternativa al oxígeno intermitente para pacientes con enfermedad respiratoria crónica, en los que un exceso de oxígeno podía provocar retención de dióxido de carbono.
Al fijar una concentración conocida y controlada, el dispositivo permitía aportar oxígeno sin ese riesgo. Campbell tomó prestado el principio del físico italiano para resolver un problema clínico muy concreto.
Las siete concentraciones disponibles
El rango que cubren estos dispositivos se sitúa de forma habitual entre el 24 % y el 50 % de oxígeno, con valores intermedios repartidos entre los distintos adaptadores. En este tipo de mascarilla se pueden seleccionar las concentraciones de 24 %, 26 %, 28 %, 30 %, 35 %, 40 % y 50 %.
| Adaptador | Concentraciones disponibles |
|---|---|
| VERDE | 24 %, 26 %, 28 % y 30 % |
| BLANCO | 35 %, 40 % y 50 % |
Incluye dosificador de concentraciones variable VERDE para concentraciones de 24%, 26%, 28% y 30%. Incluye dosificador de concentraciones variable BLANCO para concentraciones de 35%, 40% y 50%.
Cada concentración de oxígeno se obtiene con un adaptador distinto, y el conjunto suele identificarse mediante un código de colores. La correspondencia exacta entre cada color y su porcentaje varía según el fabricante, de modo que conviene leer siempre la referencia impresa en la propia pieza.
El código de colores permite distinguir los adaptadores de concentración variable, pero la concentración seleccionada debe comprobarse en la propia pieza antes de iniciar la administración. El adaptador adecuado se gira hasta seleccionar el porcentaje indicado.
Beneficios y ventajas principales
Administración precisa de oxígeno
Permite administrar oxígeno con precisión según prescripción médica. Facilita el control de la concentración sin necesidad de equipos complejos.
La proporción entre oxígeno y aire arrastrado la fija el diseño del adaptador, no el paciente. Aunque este respire más deprisa o más despacio, el sistema entrega un flujo total que cubre toda su inspiración, de manera que la concentración final se mantiene estable.
En eso se distingue de los sistemas de bajo flujo. Las mascarillas tipo Venturi permiten obtener concentraciones del O2 inspirado de una forma más exacta, independientemente del patrón ventilarorio del paciente.
Adaptación a distintas necesidades terapéuticas
Permite seleccionar entre siete niveles de concentración diferentes, ajustando el flujo según las necesidades terapéuticas. Permite elegir entre 7 concentraciones de oxígeno (26,28,31,35,40,45 y 50%).
La relación de concentraciones puede variar según el modelo concreto: algunos dispositivos incluyen 24 %, 26 %, 28 %, 30 %, 35 %, 40 % y 50 %, mientras que otros especifican 26 %, 28 %, 31 %, 35 %, 40 %, 45 % y 50 %. La concentración disponible debe verificarse en los adaptadores incluidos con cada mascarilla.
Comodidad y ajuste facial
Mascarilla transparente de diseño anatómico y confortable que permite una perfecta adaptación a la cara del paciente. Bordes redondeados.
Mascarilla fabricada en PVC de grado médico atóxico, anatómico y muy confortable que permite una perfecta adaptación a la cara del paciente sin producir roces ni traumatismos.
El refuerzo nasal metálico ajustable ayuda a adaptar la mascarilla a la nariz y a evitar la fuga de oxígeno hacia los ojos del paciente. La sujeción se realiza mediante una goma elástica.
Conexiones compatibles
Las conexiones estándar permiten utilizar la mascarilla con otros dispositivos compatibles. La conexión de mascarilla es 22 macho y la de Venturi 22 hembra, compatibles entre sí y con otros dispositivos estándar, dando flexibilidad a la hora de cambiar de terapia -oxígeno, aerosoles y humidificación-.
Incluye tubo de conexión estándar y adaptadores codificados por color para cada concentración. La conexión universal facilita la unión con la fuente de oxígeno.
Tubo anticolapso y funcionamiento silencioso
Incluye tubo alargadera estriado de 1.8 m anticolapso que impide su obstrucción por acodamiento. Otros modelos incluyen un tubo alargadera estriado de 2 m, transparente, con una estructura interior anticolapso y conexión universal.
El tubo estriado de 2 m es totalmente transparente, incorpora una estructura interior anticolapso y dispone de terminal estándar. El sistema extra silencioso disminuye la sonoridad notablemente.
Ausencia de látex y uso desechable
La mascarilla está fabricada en material anatómico, suave y de grado médico, ofrece comodidad y un buen sellado facial. Es libre de látex y está destinada a un solo uso.
Fabricada en PVC de grado médico atóxico. Exenta de látex. Producto de un solo uso.
Ingredientes, materiales y composición
En este contexto, los “ingredientes” corresponden a los materiales que forman cada parte de la mascarilla y sus accesorios. La composición especificada es la siguiente:
| Componente | Material |
|---|---|
| Cuerpo de la mascarilla | PVC |
| Clip nasal | Aluminio |
| Tira elástica | Elastano + terileno |
| Conector del tubo | PVC |
| Tubo alargadera | PVC |
| Adaptador Venturi | Polipropileno (PP) |
| Conector Venturi | Polipropileno (PP) |
| Dosificadores Venturi | Polímeros ABS |
Cuerpo de la mascarilla: PVC. Clip nasal: aluminio. Tira elástica: elastano+ terileno. Conector del tubo: PVC. Tubo alargadera: PVC. Adaptador (venturi): polipropileno (PP). Conector (venturi): polipropileno (PP). Dosificadores (venturi): polímeros ABS.
La mascarilla es transparente, está fabricada en PVC de grado médico atóxico y no contiene látex. El material suave, seguro y libre de látex favorece la comodidad durante la administración de oxígeno.
Indicaciones
La mascarilla está empleada en tratamientos de oxigenoterapia. Es ideal para hospitales, unidades de cuidados intensivos, servicios de urgencias y oxigenoterapia domiciliaria.
Esta mascarilla está especialmente indicada para enfermos con insuficiencia respiratoria aguda grave y que requiere ser controlada de forma rápida y segura.
La mascarilla tipo Venturi de 7 concentraciones está diseñada para proporcionar un suministro controlado y constante de oxígeno al paciente adulto. Su uso debe integrarse en la valoración de la oxigenación y en la pauta indicada para cada paciente.
Modo de uso
1. Comprobar la oxigenación del paciente
Determinar la oxigenación del paciente mediante un pulsioxímetro o monitor de oxígeno.
La concentración seleccionada debe corresponder a la indicación terapéutica. La supervisión de la oxigenación permite comprobar la respuesta del paciente al tratamiento.
2. Colocar la mascarilla
Colocar la mascarilla cubriendo boca y nariz del paciente, ajustando la goma para mantener la mascarilla en su lugar.
La mascarilla debe quedar adaptada a la cara, con el clip nasal moldeado sobre el puente de la nariz. El ajuste debe ser suficiente para mantenerla estable sin producir roces ni traumatismos.
3. Seleccionar el dosificador
Colocar el dosificador adecuado y girarlo hasta seleccionar la concentración deseada.
El dosificador de concentración variable VERDE permite seleccionar 24 %, 26 %, 28 % y 30 %, mientras que el dosificador de concentración variable BLANCO permite seleccionar 35 %, 40 % y 50 %.
Cada concentración de oxígeno se obtiene con un adaptador distinto. Conviene leer siempre la referencia impresa en la propia pieza, porque la correspondencia exacta entre cada color y su porcentaje puede variar según el fabricante.
4. Conectar el tubo y la fuente de oxígeno
Conectar el extremo de la conexión universal a la fuente de oxígeno y el otro extremo del tubo a la boquilla del dosificador.
La conexión estándar es de 22 mm macho/hembra. El tubo transparente incorpora una estructura interior anticolapso que ayuda a evitar su obstrucción por acodamiento.
5. Ajustar el flujo
Ajustar el flujo de oxígeno según indica la tabla adjunta.
El flujo debe corresponder al adaptador y a la concentración seleccionada. No debe modificarse la combinación de adaptador, concentración y flujo sin seguir la indicación clínica o la tabla correspondiente al dispositivo.
6. Comprobar el funcionamiento
Comprobar que la mascarilla cubre correctamente la boca y la nariz, que el tubo no está doblado y que la conexión con la fuente de oxígeno permanece firme.
Los dos orificios laterales de la mascarilla permiten el escape en casos de flujo excesivo. No deben obstruirse durante el uso.
Cómo FUNCIONA la mascarilla de oxígeno de efecto venturi
Características técnicas
| Característica | Especificación |
|---|---|
| Tipo | Mascarilla de oxígeno con sistema Venturi de 7 concentraciones |
| Uso | Adulto |
| Aplicación | Oxigenoterapia controlada |
| Concentraciones | 24 %, 26 %, 28 %, 30 %, 35 %, 40 % y 50 % |
| Conexión estándar | 22 mm macho/hembra |
| Material principal | PVC médico anatómico, suave y flexible |
| Libre de látex | Sí |
| Longitud aproximada del tubo | 1,8 m |
| Uso | Desechable, de un solo uso |
| Ajuste | Clip nasal moldeable para mejor sellado |
La mascarilla dispone de un tubo de conexión de aproximadamente 1,8 m en algunos modelos y de 2 m en otros. La longitud concreta debe verificarse en la presentación disponible.
Medidas
| Elemento | Medidas |
|---|---|
| Mascarilla | Alto: 140 mm; ancho: 102 mm |
| Dosificadores Venturi | Alto: 48 mm; ancho: 24 mm |
| Adaptadores Venturi | Alto: 81 mm; ancho: 21 mm |
| Dosificadores completos | Alto: 103 mm; ancho: 24 mm |
Mascarilla: alto: 140mm; ancho: 102mm. Dosificadores (venturi): alto: 48mm; ancho: 24mm. Adaptadores (venturi): alto: 81mm; ancho: 21mm. Dosificadores completos: alto: 103mm; ancho: 24mm.
Diferencias frente a otros sistemas de oxigenoterapia
Mascarilla Venturi y gafas nasales
Los sistemas de bajo flujo, como las gafas nasales, aportan solo una parte del volumen inhalado, y el resto lo completa el paciente con aire de la habitación; por eso en ellos la concentración final resulta variable e imprecisa.
La mascarilla Venturi entrega una mezcla de oxígeno y aire ambiente en una proporción determinada por el adaptador. Por ello, la concentración final es más estable que con un sistema de bajo flujo.
Concentración fija y patrón respiratorio
La proporción entre oxígeno y aire arrastrado la fija el diseño del adaptador, no el paciente. Aunque este respire más deprisa o más despacio, el sistema entrega un flujo total que cubre toda su inspiración, de manera que la concentración final se mantiene estable.
Esta característica permite utilizar la mascarilla cuando se necesita una oxigenoterapia controlada y una concentración conocida de antemano.
Precauciones de uso
La selección de la concentración y el ajuste del flujo deben realizarse según la pauta indicada para el paciente. La concentración de oxígeno no debe elegirse únicamente por el color del adaptador, ya que la correspondencia exacta entre colores y porcentajes puede variar según el fabricante.
Debe comprobarse que la mascarilla cubre boca y nariz, que el clip nasal está correctamente ajustado y que el tubo no presenta dobleces ni obstrucciones. Los orificios laterales deben permanecer libres.
La mascarilla es un producto de un solo uso. No debe reutilizarse ni emplearse si presenta deterioro, deformación o problemas en las conexiones.
