El microfiltro dosificador ADSL es un dispositivo que se conecta a la línea telefónica para separar las señales de voz y datos, evitando que interfieran entre sí cuando la telefonía y el acceso a Internet utilizan la misma línea.
Su instalación es sencilla, pero conviene respetar la posición de cada conexión y el número máximo de microfiltros permitidos para mantener el funcionamiento adecuado de los equipos telefónicos y de la conexión ADSL.

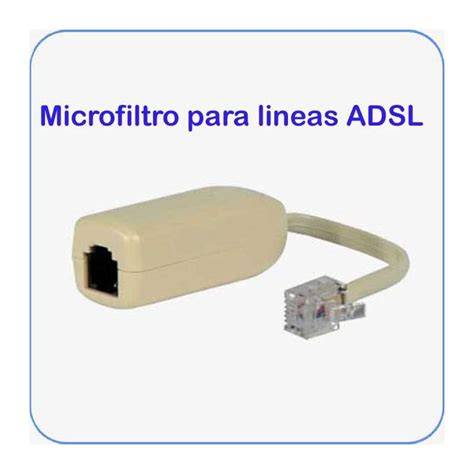

Qué es un microfiltro ADSL
Los microfiltros son dispositivos que se conectan a la línea telefónica. Su función es filtrar las interferencias para evitar que afecten a las comunicaciones.
Únicamente se usan cuando el servicio de telefonía y el de ADSL están conectados a la misma línea.
El microfiltro es un dispositivo muy pequeño y está formado por dos conexiones telefónicas que se ubican en sus extremos.
Son muy reconocibles por sus formas cuadradas o rectangulares.
El microfiltro dosificador ADSL suele colocarse entre la toma telefónica y un equipo telefónico convencional. De esta manera, la señal de datos puede continuar hacia el router ADSL, mientras que la señal de voz queda filtrada para reducir las interferencias audibles durante las llamadas.
Para qué sirve el microfiltro dosificador ADSL
La función de ese filtro es separar las señales que voz y las de los datos.
Este paso es necesario si ambas señales viajan por la misma línea y eso puede provocar que haya interferencias.
Uso: Elimina las interferencias ADSL en los equipos telefónicos convencionales.
El microfiltro ayuda a evitar ruidos, cortes o molestias en los equipos telefónicos convencionales cuando la línea también transporta la conexión ADSL.
El uso de estos aparatos está bastante extendido, por lo que la intervención de los microfiltros al ADSL y al teléfono no afecta a la conexión.
Cuándo es necesario utilizarlo
Únicamente se usan cuando el servicio de telefonía y el de ADSL están conectados a la misma línea.
Cuando la telefonía y el ADSL comparten el mismo cableado, ambas señales circulan simultáneamente por la instalación. El microfiltro permite separar las frecuencias destinadas a la voz de las utilizadas para los datos.
Si la instalación no comparte la línea telefónica con el servicio ADSL, el uso de un microfiltro no resulta necesario según esta configuración.
Cómo instalar un microfiltro ADSL
Intercalar el microfiltro entre la toma telefónica y el equipo telefónico.
Puede situarlo al lado de la roseta (conecte el cable corto suministrado entre la roseta y la entrada de la línea LINE del microfiltro) o al lado del equipo telefónico (conecte el cable corto entre el equipo telefónico y la salida PHONE del microfiltro según convenga).
Instalación junto a la roseta telefónica
- Localice la roseta o toma telefónica de la pared.
- Conecte el cable corto suministrado entre la roseta y la entrada de la línea LINE del microfiltro.
- Conecte el equipo telefónico a la salida PHONE del microfiltro.
Instalación junto al teléfono
- Coloque el microfiltro cerca del equipo telefónico.
- Conecte el cable corto entre el equipo telefónico y la salida PHONE del microfiltro según convenga.
- Compruebe que la línea procedente de la toma telefónica queda conectada a la entrada LINE.
La conexión debe respetar las indicaciones impresas en el dispositivo: LINE corresponde a la entrada de la línea y PHONE a la salida destinada al teléfono.
Conexiones LINE y PHONE
La entrada marcada como LINE debe recibir la señal procedente de la roseta o toma telefónica.
El equipo telefónico debe conectarse en el lado marcado como teléfono PHONE.
No conecte más de tres microfiltros en la misma línea, y asegúrese de que conecta el equipo telefónico en el lado marcado como teléfono PHONE.
| Elemento | Conexión | Función |
|---|---|---|
| Roseta o toma telefónica | LINE | Entrada de la línea |
| Equipo telefónico | PHONE | Salida para el teléfono |
| Microfiltro | Entre la toma y el equipo | Elimina las interferencias ADSL en los equipos telefónicos convencionales |
Límite de microfiltros por línea
No conecte más de tres microfiltros en la misma línea.
Este límite debe respetarse aunque existan varios teléfonos u otros equipos conectados en la instalación. Cada equipo telefónico que necesite filtrado debe conectarse correctamente y el número total de microfiltros no debe superar tres unidades en la misma línea.

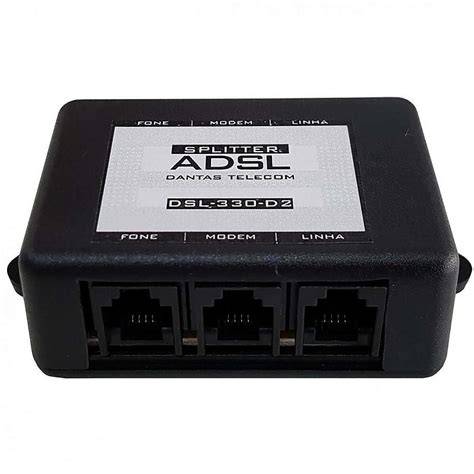

Microfiltros, divisores y splitter DSL
De hecho, en ocasiones estos dispositivos se pueden sustituir por divisores que anexionan las conexiones entre el teléfono y el router ADSL.
También hay instalaciones ADSL clasificadas como Split DSL.
Este tipo de instalaciones se caracterizan por cambiar los microfiltros por los splitter que cumplen las mismas funciones que los divisores.
En una instalación convencional, los microfiltros se colocan normalmente en los equipos telefónicos. En una instalación Split DSL, un splitter puede realizar la separación de las señales desde un punto específico de la instalación, en lugar de utilizar varios microfiltros independientes.
Características del dispositivo
| Característica | Descripción |
|---|---|
| Tipo de dispositivo | Microfiltro dosificador ADSL |
| Uso | Elimina las interferencias ADSL en los equipos telefónicos convencionales. |
| Conexiones | Dos conexiones telefónicas situadas en sus extremos |
| Entradas y salidas | LINE y PHONE |
| Color | beige |
| Tamaño indicado | 10 cm. |
| Límite recomendado | No conecte más de tres microfiltros en la misma línea |
El microfiltro es un dispositivo muy pequeño y está formado por dos conexiones telefónicas que se ubican en sus extremos.
Color beige, 10 cm.
Comprobaciones después de la instalación
- Compruebe que el cable procedente de la roseta está conectado a LINE.
- Compruebe que el teléfono está conectado a PHONE.
- Verifique que el microfiltro queda intercalado entre la toma telefónica y el equipo telefónico.
- Confirme que no hay más de tres microfiltros conectados en la misma línea.
- Compruebe que el teléfono funciona sin interferencias ADSL apreciables.
El uso de estos aparatos está bastante extendido, por lo que la intervención de los microfiltros al ADSL y al teléfono no afecta a la conexión.
Diferencia entre una instalación con microfiltros y una instalación Split DSL
| Configuración | Elemento utilizado | Forma de separación |
|---|---|---|
| Instalación ADSL convencional | Microfiltros | El microfiltro se intercala entre la toma telefónica y el equipo telefónico. |
| Instalación con divisor | Divisor | Anexiona las conexiones entre el teléfono y el router ADSL. |
| Instalación Split DSL | Splitter | Cambia los microfiltros por los splitter que cumplen las mismas funciones que los divisores. |
Errores que conviene evitar
- No conecte el teléfono en el lado LINE.
- No utilice la salida PHONE como entrada de la línea.
- No conecte más de tres microfiltros en la misma línea.
- No coloque el microfiltro de forma que el equipo telefónico quede conectado directamente a la línea sin filtrado.
- No confunda un microfiltro individual con una instalación Split DSL equipada con splitter.
La conexión correcta depende de la configuración de la instalación. En una instalación convencional se utiliza el microfiltro entre la toma telefónica y el equipo telefónico, mientras que en una instalación Split DSL los microfiltros pueden ser sustituidos por un splitter.
