Un motor de 3/4 CV para una depuradora de piscina puede ser adecuado para instalaciones residenciales pequeñas y medianas, pero la elección no debe basarse únicamente en la potencia nominal: también es necesario comprobar el caudal, la presión de trabajo, el diámetro del filtro, las conexiones hidráulicas y la alimentación eléctrica.
Entre las opciones de esta potencia se encuentran bombas autoaspirantes monofásicas como la Silen S de Espa, la Sena de Astralpool y la GRE PP077H, además de bombas de velocidad variable como la GRE VSG75. Sus prestaciones no son idénticas: el caudal máximo, la capacidad de autoaspiración, la compatibilidad con filtros y el consumo eléctrico pueden variar aunque todas indiquen 3/4 CV.
Qué significa 3/4 CV en una bomba de piscina
La potencia de 3/4 CV equivale aproximadamente a 0,75 HP; sin embargo, este dato no determina por sí solo el rendimiento hidráulico de la bomba. Modelos de bombas distinto que compartan la misma potencia, pueden ofrecer un caudal distinto. Esto es debido al tipo de motor que incluya la bomba.
Cuando nos encontramos con el valor kW de la bomba, no es un dato que haga referencia a la potencia de la bomba. No es un valor relacionado con los CV - HP sino que representa el consumo eléctrico de la bomba.
La potencia absorbida y la potencia nominal del motor tampoco deben confundirse al comparar equipos. La placa de datos de las bombas de filtración informa de los parámetros de funcionamiento y desempeño en la piscina.
Características que debe tener un motor de 3/4 CV
Motor, alimentación y protección
- La bomba piscina Silen S, recircula y filtra el agua en piscinas pequeñas y medianas.
- Completamente silenciosa.
- Monofásicos 1 x 230 V con protector térmico incorporado y su correspondiente condensador.
- Motor Protección IP 55 con ventilación exterior.
- Condensador P2 de 10.000 horas.
- Aislamiento Clase F y protección motor IP-55, permite que trabajen en ambientes con elevada humedad y altas temperaturas.
La protección IP 55 indica las medidas de seguridad de la carcasa que cubre la bomba y el sistema. El primer digito indica el nivel de protección frente a polvo y arena. El segundo indica el grado de protección frente el ingreso de líquidos.
La tensión eléctrica o diferencial de potencial (V) indica si el aparato es apto para un circuito monofásico (compatible con instalaciones privadas) o trifásico (compatible con instalaciones públicas que necesitan de mayor tensión). La frecuencia (Hz) también debe coincidir con la instalación eléctrica; en España está estipulado que la frecuencia sea de 50 Hz.
Construcción y materiales
En la bomba Silen S, el cuerpo bomba, pie bomba, rodete, soporte sello y difusor están fabricados en tecnopolímero. El eje motor está fabricado en acero inoxidable Aisi 431, el cierre mecánico especial en Aisi 316, la carcasa motor en aluminio y las juntas en NBR.
Las bombas Sena están fabricadas con plásticos técnicos con un prefiltro de 2 litros de capacidad y su tapa transparente permite poder visualizar el interior del prefiltro.
- Tornillería de bomba en acero inoxidable.
- Cierre mecánico fabricado en AISI 316.
- Rodete en NORYL®.
- Cuerpo de bomba y difusor fabricado en polipropileno con carga mineral y con fibra de vidrio.
Prefiltro y autoaspiración
La Bomba de agua piscina es monocelular autoaspiante con prefiltro para piscina Silen S de Espa. Autoaspirante hasta 4 m.
La bomba autoaspirante Astralpool Sena tiene una capacidad de autoaspiración por encima de 2 metros sin válvula de pie. Las bombas autoaspirantes pueden resultar prácticas cuando la ubicación de la bomba y el nivel del agua requieren evacuar el aire de la línea de aspiración durante la puesta en marcha.
La tapa transparente del prefiltro permite comprobar visualmente el interior y detectar la acumulación de residuos. Toda la gama de bombas Sena incorpora el cierre de bayoneta en su tapa prefiltro lo cual permite cerrar en un solo movimiento el prefiltro de la bomba en cuatro posiciones distintas.
Conexiones hidráulicas
La Silen S incorpora en aspiración un racor para encolar Ø 63 mm y un racor adaptador para encolar Ø 63 - 50 mm. En impulsión utiliza un racor para encolar Ø 50 mm.
Las bombas Sena incluyen raccords de conexión para aspiración e impulsión de 1,5” para manguito de Ø 50mm. Las bombas Sena son una solución sencilla para bombear agua de piscinas y elementos acuáticos con necesidades de caudal bajo o medio.
Antes de sustituir una bomba, es necesario comprobar las conexiones hidráulicas existentes, porque una diferencia de diámetro puede exigir adaptadores y afectar a la instalación.
Caudal y volumen de piscina recomendados
La bomba elegida deberá tener el tamaño suficiente para bombear esa cantidad de agua en un tiempo de filtración aceptable (usualmente de entre 6 - 8 horas). El parámetro que relaciona volumen de un fluido y tiempo es el caudal (l/min o m3/h).
El tiempo de filtración estándar es de 6 horas. Este valor puede variar en función la cantidad de suciedad que almacene su piscina, la temporada del año o el uso que se le da.
Para conocer el caudal necesario, se utiliza la relación:
Caudal = Volumen de agua / Horas de filtración
A grandes rasgos, una piscina con gran volumen de agua necesitará una bomba con mayor caudal y, por tanto, mayor fuerza de empuje del agua.
| Modelo | Potencia | Caudal o volumen indicado | Aplicación o filtro |
|---|---|---|---|
| Silen S Espa | 3/4 CV monofásica | Recircula y filtra piscinas pequeñas y medianas | Racores Ø 63 - 50 mm en aspiración y Ø 50 mm en impulsión |
| Sena Astralpool | 3/4 CV monofásica | Caudal máximo de 13500 lts | Ideal para filtros entre 560-600 mm |
| GRE VSG75 | 0,75 CV (750 W) | Hasta 65 m³ | Velocidad variable |
| GRE PP077H | 3/4 CV (600 W) | Caudal máximo de 17.000 L/h | Compatible con filtros de Ø500 mm |
Las cifras de caudal máximo no deben interpretarse como el caudal real que siempre circulará por la instalación. El caudal depende de la presión que debe superar la bomba, de la longitud y el diámetro de las tuberías, de los accesorios y del estado de limpieza del filtro.
Curva hidráulica: el dato más importante después de la potencia
En la placa de datos de la bomba puede observar datos máximos y mínimos de Caudal (Q) y de Presión generada. La presión generada viene indicada por el valor H (mca).
Con caudal mínimo, la presión es máxima. Con caudal máximo, la presión es mínima.
Estos datos conforman una curva que simboliza el rango de desempeño. Esto significa que durante el funcionamiento de la bomba, su caudal no permanece constante, sino que disminuye a medida que la presión que debe superar, aumenta.
El valor estándar para piscinas residenciales es de 10 mca. Por eso, para comparar correctamente dos motores de 3/4 CV, conviene observar el caudal que proporciona cada uno a la presión de trabajo prevista y no únicamente el caudal máximo anunciado.
Compatibilidad entre la bomba y el filtro
No todas las bombas de succión ni todos los filtros funcionan para cualquier tipo de piscina. De igual manera que, a la hora de conformar el sistema de filtración de su piscina, debe encontrar bombas y filtros compatibles.
La filtración del agua de la piscina es un proceso imprescindible para garantizar un estado óptimo del agua y permitir un baño en condiciones favorables. El sistema de filtración se encarga de la limpieza del agua, liberándola de las impurezas que transporta.

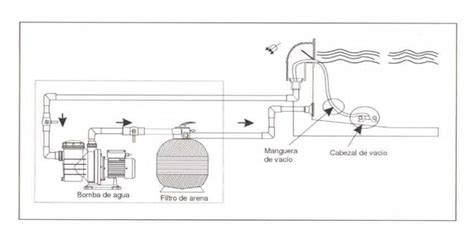

El sistema de filtración está conformado por una bomba de succión y un filtro. A la hora de elegir bomba y filtro hemos de prestar atención al volumen del agua.
La mayoría de filtros incluyen una tabla comparativa con sus modelos y el caudal recomendado. Únicamente deberá comprobar cuál es el filtro que corresponde con el caudal de su bomba en dicha tabla.
Qué ocurre con una bomba demasiado grande
Si la bomba tiene un caudal de succión muy alto y provoca un empuje de agua demasiado potente para un filtro pequeño, la filtración no será exitosa.
El agua penetrará en el interior del filtro con demasiada fuerza, impidiendo que el agente filtrante realice su función apropiadamente. En consecuencia, el agua regresará ala piscina con el mismo número de residuos.
Qué ocurre con una bomba demasiado pequeña
En el caso de que el diámetro del filtro sea excesivamente mayor para un caudal de agua muy limitado, será necesario ampliar las horas de filtración.
Por lo que verá un incremento en el consumo energético y, por tanto, en el gasto económico. La filtración tampoco será exitosa, puesto que el material filtrante puede no ser capaz de efectuar un correcto lavado del filtro.
Velocidad de filtración
Este valor tiene en cuenta el flujo de agua que circula por los conductos de filtración en una medida de superficie (m2). Este parámetro le puede resultar familiar al estar incluido en algunas tablas comparativas de modelos de bombas o filtros.
Usualmente, para piscinas residenciales, se utiliza un valor estándar de 50 m3 / h / m2. En cambio, para piscinas públicas se opta por valores comprendidos entre 20 y 40 m3 / h / m2.
Comparativa de motores de 3/4 CV
Silen S de Espa
La Bomba de agua piscina es monocelular autoaspiante con prefiltro para piscina Silen S de Espa. Modelo similar: Bomba piscina Silen Espa.
La bomba piscina Silen S, recircula y filtra el agua en piscinas pequeñas y medianas. Completamente silenciosa. Autoaspirante hasta 4 m.
- Protección IP 55 con ventilación exterior.
- Alimentación monofásica de 1 x 230 V.
- Protector térmico incorporado.
- Condensador P2 de 10.000 horas.
- Eje motor en acero inoxidable Aisi 431.
- Cierre mecánico especial en Aisi 316.
- Racores de aspiración para Ø 63 mm y Ø 63 - 50 mm.
- Racor de impulsión para Ø 50 mm.
Sena de Astralpool
La bomba autoaspirante Astralpool Sena de 3/4 CV monofásica ofrece un caudal máximo de 13500 lts y está indicada para filtros entre 560-600 mm. Su prefiltro tiene 2 lts de capacidad.
Las bombas Sena pueden dar servicio de 3,5 a 16 m3/h. Soporta todos los tratamientos químicos comunes, incluida la cloración de agua salada.
Las bombas Sena son una solución sencilla para bombear agua de piscinas y elementos acuáticos con necesidades de caudal bajo o medio. Bombas de fácil instalación gracias a sus racores ya incluidos.
Construida para ser una bomba autocebante compacta. Todas las referencias de Sena son más cortas de 490 mm y más estrechas de 200 mm. Una bomba que cabe incluso en las casetas y cajas técnicas más pequeñas.
La familia Sena está disponible desde 1/3 CV hasta 1,25 CV con motores monofásicos y desde 3/4 CV hasta 1,25 CV en motores trifásicos permitiendo trabajar a 230 V y 230/400 V con una variación de ± 10% respecto a la tensión nominal debido a que incorporan motores eurotensión.
Las bombas Sena cumplen con las especificaciones de la normativa EN-60335-2-41\A1:2001 que ha llevado a la obtención del marcaje TÜV-GS.
GRE VSG75 de velocidad variable
La bomba de velocidad variable GRE 3/4 CV es una solución eficiente y compacta para la filtración de piscinas residenciales. Diseñada para ofrecer bajo consumo energético, facilidad de uso y un rendimiento óptimo, es ideal para piscinas de hasta 65 m³.
- Potencia: 0,75 CV (750 W).
- Voltaje: 230V / 50Hz.
- Caudal máximo: 19,54 m³/h.
- Volumen de piscina recomendado: hasta 65 m³.
- Dimensiones: 55,3 x 22 x 27,8 cm.
- Temporizador integrado para programar el funcionamiento.
- Funcionamiento silencioso y mantenimiento sencillo.
Gracias a su control de velocidad e inversor integrado, la bomba ajusta su funcionamiento para reducir el consumo eléctrico sin perder eficacia en la filtración.
Las bombas de velocidad variable permiten adaptar el rendimiento a las necesidades reales de la piscina, lo que se traduce en menor consumo eléctrico, reducción del ruido, mayor vida útil del equipo y mejor calidad de filtración.
Su tamaño reducido facilita su integración en diferentes tipos de instalaciones, siendo perfecta tanto para nuevas piscinas como para sustituciones.
GRE PP077H
La bomba autoaspirante GRE PP077H es un componente fundamental del sistema de filtración de la piscina. Su función es aspirar el agua desde el skimmer y conducirla hacia el sistema de filtración para posteriormente devolverla a la piscina una vez tratada.
Con una potencia de 3/4 CV (600 W) y un caudal máximo de 17.000 litros por hora, este modelo está diseñado para instalaciones residenciales y piscinas de hasta 65 m³, ofreciendo una circulación eficiente y continua del agua.
- Potencia: 3/4 CV.
- Potencia eléctrica: 600 W.
- Caudal máximo: 17.000 L/h.
- Volumen máximo recomendado: 65 m³.
- Diámetro de filtro compatible: 500 mm.
- Tipo: bomba centrífuga autoaspirante de una etapa.
- Diseño autoaspirante.
- Construcción robusta para un uso continuado.
La bomba se encarga de mantener la circulación del agua de la piscina durante el proceso de filtración. Aspira el agua a través del skimmer y la impulsa hacia el filtro, donde se eliminan las partículas e impurezas antes de devolver el agua al vaso de la piscina.
Su diseño autoaspirante permite integrarla en diferentes instalaciones de filtración residenciales que dispongan de conexiones y componentes compatibles.
Cómo elegir correctamente un motor de 3/4 CV
1. Recopilar los datos de la piscina
Es importante conocer los valores aproximados del volumen de la piscina y el tiempo de filtración que necesita la piscina.
Para conocer el volumen de su piscina, debe conocer sus medidas.
El volumen de la piscina permite establecer el caudal mínimo necesario para completar la recirculación en el tiempo previsto. Sin este dato, no es posible determinar si un motor de 3/4 CV será suficiente.
2. Calcular el caudal necesario
Antes de elegir modelo de bomba, es importante saber qué caudal necesita nuestra piscina. Caudal = Volumen de agua que circula por una superficie en un tiempo determinado.
Le recomendamos que tenga a mano el volumen de su piscina y el caudal necesario de la bomba (Q = Volumen de agua / Horas de filtración).
El caudal debe evaluarse junto con la presión de la instalación, porque el valor máximo anunciado puede disminuir cuando aumenta la resistencia del circuito.
3. Consultar la tabla hidráulica
En el mercado existen muchas bombas de agua para piscina, cada una de ellas con una serie de prestaciones técnicas que las hacen más apropiadas para ciertas piscinas.
Una vez haya elegido qué bomba quiere comprar, únicamente deberá fijarse en la tabla de rendimiento hidráulico de la bomba. Debe elegir el modelo recomendado por el fabricante en función el caudal obtenido y la presión del agua.
Para determinar si el modelo de bomba que desee adquirir es apto para su piscina, debe comprobar la tabla de modelos y localizar la opción que se ajuste a sus necesidades.
4. Comprobar el diámetro del filtro
La misma tabla le indicará cuál modelo de bomba es el apropiado para su situación y el diámetro de filtro correspondiente.
Una fórmula matemática que relaciona la superficie filtrante con el caudal de la bomba. El resultado obtenido puede no coincidir con un diámetro exacto. Por lo que siempre se debe escoger el resultado más parecido, redondeando hacia arriba.
En el caso de los modelos indicados, la Sena de Astralpool se asocia a filtros entre 560-600 mm, mientras que la GRE PP077H indica compatibilidad con filtros de Ø500 mm.
5. Verificar la instalación eléctrica
Debe comprobarse si la instalación requiere una bomba monofásica o trifásica. La Silen S de 3/4 CV está disponible en versión monofásica y trifásica, mientras que las versiones descritas de Sena y GRE de 3/4 CV son monofásicas.
También conviene revisar la tensión, la frecuencia, la intensidad, el condensador y la protección del motor antes de efectuar una sustitución.
Cómo interpretar la placa de datos
Modelo bomba piscina: el nombre del modelo de la bomba (con su potencia en CV o HP). Referencia y Número de serie: Datos de fabricación del aparato eléctrico.
- Caudal “Q” (l/min o m3/h): Cantidad de agua bombardeada por la bomba en relación al tiempo.
- Altura (Presión) “H” (m):indica la presión ejercida por el caudal en metros de columna de agua (mca).
- Tensión eléctrica o diferencial de potencial (V): Magnitud física que cuantifica el potencial eléctrico entre dos puntos.
- Frecuencia (Hz): Número de veces que se repite un fenómeno por unidad de tiempo.
- Intensidad (A): Cantidad de electricidad que fluye a través de un cable.
- Velocidad Angular (rpm): Revoluciones por minuto, indican la la rapidez con la que funciona la máquina en cada momento.
- Temperatura ambiente máxima (T): Indica la temperatura máxima a la cual la bomba puede trabajar de manera óptima.
- Consumo eléctrico “P1” (Kw): Mide la potencia del motor y su consumo eléctrico.
- Capacitancia (µF): La capacidad de un coponente o circuito para recoger y almacenar energía en forma de carga eléctrica.
- Grado de protección (IP XX): Medidas de seguridad de la carcasa que cubre la bomba y el sistema.
- Clase de aislamiento eléctrico (ICL X): Indica el nivel de aislamiento de la bomba.
Recomendaciones de instalación y mantenimiento
La bomba autoaspirante debe instalarse con conexiones compatibles y con un filtro cuyo diámetro y caudal recomendado correspondan al rendimiento hidráulico del motor.
La tapa transparente del prefiltro permite poder visualizar el interior del prefiltro. La limpieza periódica del prefiltro evita que los residuos reduzcan el caudal o aumenten la resistencia del circuito.
Este incremento de presión ocurre a medida que el filtro va acumulando suciedad en su interior. De hecho, llegará un punto en el que el filtro alcance su nivel máximo y el manómetro que integra indique una presión tan elevada que será necesario efectuar un vaciado y lavado de frío.
Para así, recuperar la máxima eficacia del equipo de filtración.
La configuración en cruz de la tapa prefiltro, permite utilizar cualquier herramienta para su apertura o cierre. También, para fijar el pie al cuerpo de la bomba se ha optado por un pie de gran estabilidad y fácil montaje eliminando la tornillería como uno de sus componentes.
La bomba debe trabajar con una instalación eléctrica compatible con su tensión, frecuencia, intensidad y sistema de protección. El protector térmico incorporado en las versiones que lo incluyen ayuda a proteger el motor frente a determinadas condiciones de sobrecalentamiento.
Qué opción puede ser más adecuada
- Para piscinas pequeñas y medianas: la Silen S de Espa está indicada para recircular y filtrar el agua en piscinas pequeñas y medianas, con autoaspiración de hasta 4 m.
- Para una instalación compacta: las bombas Sena son más cortas de 490 mm y más estrechas de 200 mm.
- Para filtros entre 560-600 mm: la Sena Astralpool de 3/4 CV monofásica está indicada para este intervalo.
- Para un filtro de Ø500 mm: la GRE PP077H de 3/4 CV especifica esta compatibilidad.
- Para reducir el consumo eléctrico: la GRE VSG75 incorpora control de velocidad, inversor integrado y temporizador.
- Para tratamientos habituales y cloración salina: las bombas Sena soportan todos los tratamientos químicos comunes, incluida la cloración de agua salada.
Antes de realizar el pedido, se recomienda comprobar las características de la instalación existente, especialmente el diámetro del filtro, el caudal necesario y las conexiones hidráulicas, para confirmar que la bomba GRE PP077H es adecuada para el sistema de filtración.
Si su caso es el de querer sustituir su antigua bomba de succión por una nueva, puede encontrar un modelo idéntico o similar en cuanto a especificaciones técnicas. Simplemente deberá cerciorarse de que su antigua bomba era compatible con el tamaño de su piscina y el diámetro de su filtro.
