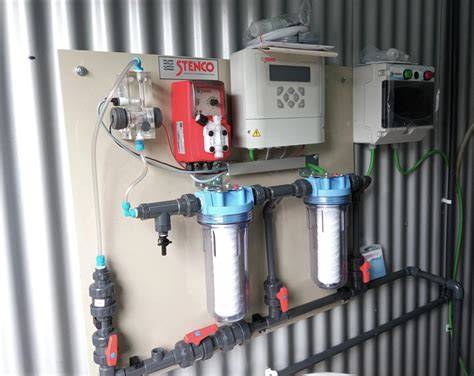

El panel de cloración Quicesa para agua potable es un sistema automático que mide de forma continua el cloro libre, compara la concentración con el valor objetivo y regula la dosificación del desinfectante. Está destinado al tratamiento de potabilización mediante cloración en estaciones de tratamiento de agua potable, depósitos de aguas de consumo humano, redes interiores y otros puntos críticos.
El equipo potenciostático incluye una central de medición de cloro libre en ppm, una bomba dosificadora de cloro, un portasondas con sonda de lectura de cloro potenciostática, un sensor de caudal, un prefiltro y una salida RS485. La instalación no está incluida.
Qué es un panel de cloración para agua potable
El control de cloro en agua potable no va de “echar cloro y ya”. Va de medir, ajustar y registrar. Aquí te explicamos cómo un panel de control para cloro libre asegura desinfección eficaz, cumplimiento normativo y tranquilidad operativa, y cómo se mide el cloro libre con precisión.
Es el cerebro del control de cloro: mide la concentración de cloro libre (la parte activa que desinfecta), compara con el objetivo y actúa sobre dosificadoras o envía alarmas. Mide cloro libre en tiempo real o bajo demanda. Registra datos para auditoría y trazabilidad.
- Controla bomba dosificadora y válvulas (según modelo).
- Alarma por bajo/alto cloro, fallo de sensor o reactivo.
- Uso típico: ETAP, depósitos, redes de distribución, hoteles, industria alimentaria y cualquier punto crítico de agua de consumo.
El sistema realiza lectura automática en continuo y dosificación proporcional, garantizando que el cloro libre se mantenga dentro de los valores exigidos por Sanidad en depósitos, acumuladores y redes interiores.
Aplicaciones del panel de cloración Quicesa
Este equipo es idóneo para el tratamiento de potabilización mediante cloración de ETAP y depósitos de aguas de consumo humano.
- Estaciones de tratamiento de agua potable.
- Depósitos de agua de consumo humano.
- Acumuladores.
- Redes interiores.
- Puntos críticos de las instalaciones de agua potable.
- Hoteles e instalaciones con redes de distribución propias.
- Industria alimentaria.
El equipo también puede integrarse en instalaciones que necesitan supervisión continua, trazabilidad de las mediciones, alarmas de proceso o comunicación con sistemas de automatización.
Cumplimiento normativo
Todos nuestros paneles de cloración cumplen el RD 487/2022, actualizado por el RD 614/2024, y el RD 3/2023 para aguas de consumo humano.
La normativa vigente exige un control continuo, estable y trazable del nivel de desinfectante dentro del PPCL/PSL.
El panel de cloración está planteado para realizar una lectura automática en continuo y una dosificación proporcional, de modo que el cloro libre pueda mantenerse dentro de los valores exigidos por Sanidad en depósitos, acumuladores y redes interiores.
Componentes del panel potenciostático
Central de medición
El panel incorpora una central de medición de cloro libre en ppm. Esta central recibe la señal de la sonda, muestra la concentración medida y permite controlar el funcionamiento de la dosificación.
La medición continua permite conocer la evolución del desinfectante y actuar sobre la bomba dosificadora cuando la concentración se desvía del valor establecido.
Bomba dosificadora de cloro
La bomba dosificadora introduce el desinfectante en el circuito de agua según la señal de control recibida desde la central de medición.
La dosificación automática evita depender exclusivamente de aplicaciones manuales y permite ajustar el aporte de cloro a las necesidades reales del agua.
Sonda potenciostática de cloro
El panel incluye una sonda de lectura de cloro potenciostática. La sonda mide el cloro libre en ppm y transmite la información a la central de control.
La sonda de cloro potenciostática utiliza electrolito y está diseñada para realizar una medición automática en continuo.
Portasondas
El portasondas aloja la sonda de lectura de cloro y forma parte del conjunto hidráulico de medición. Su función es mantener la sonda en contacto con una muestra representativa del agua que se está controlando.
Sensor de caudal
El sensor de caudal confirma la circulación de agua por el circuito de medición. Esta información permite establecer condiciones de seguridad para la dosificación y detectar la ausencia de flujo.
Añade caudalímetro de línea y enclavamientos de seguridad para detener dosificación si no hay flujo.
Prefiltro
El prefiltro retiene partículas antes de que el agua llegue a la sonda y al circuito de medición. Su presencia ayuda a proteger los elementos de lectura y a mantener condiciones hidráulicas más estables.
Salida RS485
El equipo dispone de salida RS485. Los paneles modernos ofrecen 4-20 mA, Modbus/RS485 y relés.
La integración permite dosificar, registrar y alarmar en tiempo real.
Configuración básica del equipo
| Elemento | Función |
|---|---|
| Central de medición | Lectura y control del cloro libre en ppm |
| Bomba dosificadora | Aporte automático de cloro |
| Sonda potenciostática | Medición continua del cloro libre |
| Portasondas | Alojamiento de la sonda en el circuito de medición |
| Sensor de caudal | Detección de circulación de agua |
| Prefiltro | Retención de partículas en el agua de muestra |
| Salida RS485 | Comunicación con otros sistemas |
Ventajas de la medición potenciostática
La configuración potenciostática permite controlar el cloro libre sin depender del nivel de pH del agua.
- Lectura automática en continuo.
- Medición del cloro libre en ppm.
- Dosificación proporcional.
- Control más estable del desinfectante.
- Posibilidad de comunicación mediante RS485.
- Supervisión de la circulación mediante sensor de caudal.
- Protección del sistema de medición mediante prefiltro.
- Registro y trazabilidad de los valores medidos cuando el equipo se integra con sistemas de supervisión.
El panel potenciostático es adecuado cuando se necesita una solución de control permanente para depósitos, estaciones de tratamiento o redes de agua de consumo humano.
Comparación entre sensores potenciostáticos y amperométricos
También disponemos de este mismo equipo con sonda amperométrica, más fácil de usar y menos mantenimiento.
Elegir bien el método define la precisión, el coste operativo y el tipo de mantenimiento. Estas son las dos tecnologías líderes.
| Método | Cómo funciona | Ventajas | Limitaciones | Mejor uso |
|---|---|---|---|---|
| Amperométrico | Sensor electroquímico que genera señal proporcional al cloro libre. | Lectura continua, excelente para control automático; alta sensibilidad. | Requiere calibración y acondicionamiento hidráulico estables. | Plantas y redes con supervisión 24/7 e integración con panel de control para bombas de agua/SCADA. |
| Colorimétrico | Reacción con reactivo (ej. DPD) y lectura óptica del color. | Muy preciso en mediciones puntuales; ideal para verificación. | Uso de consumibles; menos práctico para control continuo. | Laboratorio in situ, validación de línea y control de calidad periódico. |
Conclusión rápida: amperométrico para control en línea; colorimétrico para chequeos puntuales y contraste.
La sonda potenciostática es una opción para instalaciones que necesitan medición continua y control automático. La sonda amperométrica puede resultar más fácil de usar y requerir menos mantenimiento.
Medición del cloro libre y control de la desinfección
El cloro libre es la fracción activa que desinfecta. El cloro total incluye el libre + combinado (cloraminas). Para potabilidad, controlar el cloro libre es clave.
El panel mide la concentración de cloro libre en ppm, compara el valor con la consigna y controla la dosificación. De esta forma, la operación se basa en una lectura real del agua y no únicamente en una cantidad fija de producto aplicada a intervalos predeterminados.
En muchas redes de consumo: 0,2-1,0 ppm de cloro libre (ver tu normativa local). Ajusta según tiempo de residencia y calidad de agua.
El rango y la consigna deben definirse conforme a la normativa aplicable, las características de la instalación, el tiempo de residencia y la calidad del agua.
Importancia del pH en el control del cloro
El pH condiciona la eficacia del cloro y la estabilidad de la medición. Un panel combinado pH + cloro libre ofrece mayor control.
Estabiliza el pH (habitualmente 6,8-7,6) para lecturas consistentes.
En instalaciones donde el pH influye de forma relevante en la eficacia del desinfectante, puede utilizarse una configuración que mida el pH y el cloro libre en el mismo panel.
Cloro libre + pH en el mismo panel → control más estable, menos deriva y dosificación más fina.
Configuraciones habituales
Dos configuraciones habituales según necesidad de proceso:
- Cloro libre (ppm) en continuo + salida 4-20 mA + relé de dosificación → ideal para depósitos y puntos críticos.
- Cloro libre + pH en el mismo panel → control más estable, menos deriva y dosificación más fina.
Añade caudalímetro de línea y enclavamientos de seguridad para detener dosificación si no hay flujo.
La configuración puede complementarse con elementos adicionales de control, como una sonda de temperatura PT100 o una boya de mínimo nivel de cloro.
Instalación hidráulica y seguridad de funcionamiento
El sistema de medición necesita un circuito de muestra estable para que la sonda reciba agua representativa y pueda funcionar correctamente.
- El prefiltro debe proteger el circuito de medición frente a partículas.
- El sensor de caudal debe confirmar que existe circulación.
- El lazo de muestreo debe mantenerse libre de bolsas de aire.
- La dosificación debe quedar enclavada con el flujo cuando la instalación lo requiera.
- La bomba dosificadora debe introducir el producto en un punto apropiado del circuito.
Purga el lazo de muestreo para evitar bolsas de aire.
La instalación no está incluida en la configuración básica del panel.
Panel para dos depósitos
También existe una configuración de cloración automática para dos depósitos.
Consta de centralita de medición, prefiltro, sonda de cloro potenciostática con medición en ppm, sensor de caudal, bomba dosificadora de cloro, bomba de recirculación y depósito de cloro.
Aparte se instala kit by-pass para el circuito de recirculación por el panel del agua recirculada e inyección de cloro y sistema de válvulas para poder independizar aspiraciones y retorno de cada uno de los depósitos.
La salida RS485 permite comunicar el sistema con otros elementos de supervisión y control.
Integración con SCADA y sistemas de bombeo
¿Puedo integrar el panel con SCADA o con mi panel de bombas?
Los paneles modernos ofrecen 4-20 mA, Modbus/RS485 y relés.
La integración permite dosificar, registrar y alarmar en tiempo real.
Las señales de medición y los estados de alarma pueden utilizarse para supervisar el cloro libre, detectar fallos de sensor, controlar la dosificación y detener el aporte de producto cuando no existe caudal.
- Comunicación RS485.
- Posible integración con Modbus.
- Salidas 4-20 mA.
- Relés programables.
- Alarmas por concentración baja o alta.
- Alarmas por fallo de sensor.
- Registro de eventos con sello de tiempo.
Criterios para elegir un panel de cloración
Rango y precisión
Rango típico potable: 0,2-1,0 ppm (ver normativa local). Resolución y exactitud acordes a auditoría sanitaria.
El rango de trabajo debe ser compatible con la concentración de cloro libre prevista en el punto de medición y con los requisitos de control de la instalación.
Instalación y mantenimiento
Módulos plug & play, menús claros y autocalibración guiada. Disponibilidad de repuestos y soporte técnico.
La facilidad de acceso a la sonda, al prefiltro y a los elementos hidráulicos influye en el tiempo necesario para las revisiones y en la continuidad del servicio.
Integración
Salidas 4-20 mA, Modbus/RS485, relés programables. Compatibilidad con SCADA y con el panel de control para bombas de agua.
Robustez
IP adecuado, materiales resistentes a humedad y químicos. By-pass de muestreo estable para el sensor.
Seguridad y alarmas
Alarmas por umbral, fallo sensor, sobrecloración. Eventos con sello de tiempo para trazabilidad.
Coste total
CapEx + OpEx: consumibles, calibraciones, sustitución de sensores.
La comparación debe considerar el equipo, la instalación, el mantenimiento, las calibraciones, los consumibles y la sustitución de los sensores.
Mantenimiento y buenas prácticas de operación
Pequeños hábitos que evitan grandes problemas.
- Calibra según manual (p. ej., mensual/trimestral) y tras cambios de reactivo o sensor.
- Estabiliza el pH (habitualmente 6,8-7,6) para lecturas consistentes.
- Purga el lazo de muestreo para evitar bolsas de aire.
- Verifica con método colorimétrico como control de calidad periódico.
- Registra eventos: usa un cuaderno o CMMS para auditorías.
- Comprueba el estado del prefiltro.
- Revisa la circulación de agua por el circuito de medición.
- Comprueba el funcionamiento de la bomba dosificadora.
¿Cada cuánto debo calibrar?
Depende del fabricante y del método. Como guía: mensual/trimestral y siempre tras sustituciones o cambios de proceso.
La frecuencia real debe adaptarse a las instrucciones del fabricante, a la estabilidad del proceso y a los cambios realizados en el sensor, los reactivos o el circuito hidráulico.
Verificación colorimétrica
La medición colorimétrica es útil para comprobar puntualmente la lectura del panel potenciostático o amperométrico.
Verifica con método colorimétrico como control de calidad periódico.
El método colorimétrico utiliza una reacción con reactivo y una lectura óptica del color. Es muy preciso en mediciones puntuales e ideal para verificación, aunque el uso de consumibles lo hace menos práctico para el control continuo.
Los equipos de medición y análisis son imprescindibles para conocer y llevar un control regular del estado del agua. Así podremos mantener su equilibrio, algo fundamental para poder tener el agua en unas condiciones óptimas.
Estos equipos se pueden aplicar en aguas de piscina, aguas potables y también en laboratorios.
Elementos adicionales
Si precisa sonda de temperatura PT100 puede añadirla.
Si desea boya de mínimo nivel de cloro para este equipo puede incorporarla.
La sonda de temperatura puede aportar información adicional para la supervisión del proceso, mientras que la boya de mínimo nivel ayuda a controlar la disponibilidad de producto en el depósito de cloro.
Documentación y puesta en servicio
La documentación del equipo permite consultar las características de la configuración y los criterios de operación.
La puesta en servicio debe incluir la comprobación de la circulación, la verificación de la señal de la sonda, la revisión de la bomba dosificadora y la confirmación de los valores de medición.
La entrega, puesta a punto y formación al usuario incluida es una prestación asociada a determinados equipos de medición.
Preguntas frecuentes
¿Qué diferencia hay entre cloro libre y cloro total?
El cloro libre es la fracción activa que desinfecta. El cloro total incluye el libre + combinado (cloraminas). Para potabilidad, controlar el cloro libre es clave.
¿Cuál es el rango habitual de consigna?
En muchas redes de consumo: 0,2-1,0 ppm de cloro libre (ver tu normativa local). Ajusta según tiempo de residencia y calidad de agua.
¿Cada cuánto debo calibrar?
Depende del fabricante y del método. Como guía: mensual/trimestral y siempre tras sustituciones o cambios de proceso.
¿Necesito medir pH además del cloro?
Sí. El pH condiciona la eficacia del cloro y la estabilidad de la medición. Un panel combinado pH + cloro libre ofrece mayor control.
¿Puedo integrar el panel con SCADA o con mi panel de bombas?
Los paneles modernos ofrecen 4-20 mA, Modbus/RS485 y relés. La integración permite dosificar, registrar y alarmar en tiempo real.
¿Para qué sirve el sensor de caudal?
El sensor de caudal comprueba que existe circulación por el circuito de medición y permite establecer un enclavamiento de seguridad para detener la dosificación si no hay flujo.
¿La instalación está incluida?
La instalación no está incluida.
Datos principales del panel de cloración Quicesa
| Característica | Descripción |
|---|---|
| Aplicación | Tratamiento de potabilización mediante cloración de ETAP y depósitos de aguas de consumo humano |
| Tipo de medición | Cloro libre en ppm |
| Tecnología principal | Sonda de lectura de cloro potenciostática |
| Dosificación | Bomba dosificadora de cloro |
| Control hidráulico | Sensor de caudal y prefiltro |
| Comunicación | Salida RS485 |
| Opciones | Sonda de temperatura PT100 y boya de mínimo nivel de cloro |
| Instalación | No incluida |
El control de cloro en agua potable se basa en medir y actuar. Define cómo se mide el cloro libre: amperométrico (en línea) o colorimétrico (puntual). Exige precisión, alarmas y compatibilidad con tu panel de control para bombas de agua. Evalúa el coste total (equipo + mantenimiento + consumibles).
