La pérdida de carga en un filtro HEPA Camfil es la resistencia que encuentra el aire al atravesar el medio filtrante. Este valor determina la presión que debe vencer el ventilador para mantener el caudal de diseño y aumenta progresivamente cuando el filtro retiene partículas.
Controlar la pérdida de carga permite conservar el caudal de aire, reducir el consumo energético, anticipar la saturación y programar la sustitución sin comprometer la eficacia de filtración. En los sistemas HEPA, la resistencia del filtro debe evaluarse junto con la curva del ventilador, la prefiltración, la estanqueidad y las condiciones ambientales.
Qué es la pérdida de carga en un filtro HEPA
La caída de presión cuantifica la resistencia que presenta un medio filtrante al flujo de aire, medida en pulgadas de columna de agua (” WC) o pascales (Pa). Esta resistencia se genera cuando el aire atraviesa la densa matriz fibrosa de un filtro HEPA. Es el parámetro definitivo que determina la energía del ventilador necesaria para mantener el caudal de aire de diseño.
La presión diferencial (ΔP) es la diferencia de presión existente entre la entrada y la salida del filtro. ΔP= P entrada − P salida. Cuando el filtro está limpio, esta diferencia es baja. Cuando el filtro empieza a saturarse, la presión antes del filtro aumenta mientras que la presión de salida se mantiene más estable. Como consecuencia, la presión diferencial aumenta.
En cualquier proceso de filtración industrial, uno de los primeros indicadores que nos avisa de que el sistema está empezando a saturarse es el aumento de la presión diferencial o pérdida de carga. Entender estos conceptos es fundamental para optimizar los procesos, reducir costes y evitar problemas de producción.
Relación entre pérdida de carga y colmatación
La colmatación es la acumulación progresiva de partículas dentro o sobre el medio filtrante. A medida que el líquido circula por el filtro, las partículas quedan retenidas. Con el tiempo, esta acumulación dificulta cada vez más el paso del fluido.
En filtración industrial ocurre exactamente lo mismo con el aire: cuando el medio filtrante está limpio, el aire circula con facilidad, pero a medida que el filtro se colmata, el sistema necesita más presión para mantener el mismo caudal. Esto provoca reducción del caudal, aumento del consumo energético, mayor esfuerzo por parte de bombas y equipos y disminución de la eficiencia del proceso.
A medida que un filtro HEPA se carga con partículas capturadas, su resistencia aumenta. El ventilador lo compensa trabajando más, lo que provoca un aumento constante del consumo de energía desde el día de la instalación hasta el de la sustitución. Esto crea un impuesto operativo oculto y creciente.
Una colmatación excesiva puede provocar disminución importante del caudal, paradas no planificadas, incremento del consumo energético, daños en bombas o equipos, reducción de la calidad del proceso y menor vida útil de los elementos filtrantes.
Pérdida de carga inicial y final
La caída de presión inicial de un filtro limpio no es más que el punto de partida de una penalización energética continua. Los expertos del sector recomiendan considerar la caída de presión no como una especificación estática, sino como una variable de coste dinámica que aumenta a lo largo de la vida útil del filtro.
Dos especificaciones definen el perfil de presión de un filtro. La caída inicial, normalmente entre 0,3″ y 1,5″ WC, depende de la densidad del medio filtrante y del diseño de los pliegues. La caída de presión final -el umbral de sustitución recomendado por el fabricante- suele situarse entre 2,0″ y 3,0″ WC.
| Parámetro | Alcance típico | Consideración principal |
|---|---|---|
| Pérdida de carga inicial | De 0,3″ a 1,5″ WC | Resistencia básica del filtro limpio |
| Pérdida de carga final estándar | 2,0″ a 3,0″ WC | Umbral de sustitución del fabricante |
| Pérdida de carga final estratégica | Hasta 4,0″ WC | Análisis del umbral de rentabilidad |
El rango entre la pérdida de carga inicial y la final representa la capacidad de carga del filtro y su curva de coste energético asociada. La caída de presión inicial de un filtro limpio no debe utilizarse como único criterio para dimensionar el sistema.
El verdadero punto de sustitución económico no es fijo, sino que debe calcularse para cada instalación. Para algunas operaciones, el funcionamiento de los filtros a una mayor caída de presión final, por ejemplo, 4,0″ WC, puede reducir los costes totales anuales al reducir la compra de filtros y la frecuencia de mano de obra, incluso con un mayor uso medio de energía.
Esto requiere un análisis del umbral de rentabilidad específico para las tarifas energéticas y los costes de mano de obra locales. El objetivo es minimizar la suma de costes de energía y filtros, no limitarse a seguir una regla genérica.
Cómo afecta la pérdida de carga al consumo energético
La potencia que consume el motor de un ventilador es directamente proporcional al volumen del caudal de aire y a la presión total del sistema que debe vencer. Por este motivo, una mayor resistencia del filtro exige más potencia para conservar el mismo caudal.
El coste total de propiedad de un filtro HEPA está dominado por la energía necesaria para vencer su resistencia, que a menudo supera en varias veces el coste del propio filtro. Entre los detalles que se pasan por alto fácilmente se incluye el impacto del diseño del sistema; la característica de caída de presión de un filtro debe integrarse con la curva del ventilador desde el principio.
| Factor de diseño | Impacto en el consumo de energía | Consecuencia |
|---|---|---|
| Requisitos de potencia del ventilador | Directamente proporcional a la presión | Mayor caída = mayor consumo de energía |
| Dimensionamiento según el filtro limpio | Subestima los costes de explotación | Garantiza la penalización energética durante la carga |
| Dimensionamiento según la caída final | Garantiza el rendimiento a carga máxima | A menudo conduce a un sistema sobredimensionado |
| Pequeño aumento de presión | Costes energéticos significativos | Impacto financiero directo y continuo |
Un aumento pequeño y sostenido de la caída de presión media de funcionamiento se traduce en una sangría financiera significativa y continua. Comparamos sistemas diseñados en función de la caída de presión inicial frente a la final y descubrimos variaciones en los costes del ciclo de vida superiores a 30%.
Dimensionamiento del ventilador
Un error de diseño crítico es seleccionar un ventilador basándose únicamente en la caída de presión del filtro limpio. Esto garantiza que el sistema funcionará eficazmente sólo al principio de la vida útil del filtro.
Los ventiladores y los motores deben dimensionarse para suministrar el caudal de aire previsto en el punto de consigna de pérdida de carga final máxima. Esto garantiza el rendimiento, pero a menudo da lugar a un sistema sobredimensionado y menos eficiente durante la mayor parte de su ciclo de funcionamiento.
La consecuencia económica es una ineficiencia energética permanente. El impacto de añadir resistencia de nivel HEPA no es lineal, ya que depende totalmente de la curva del ventilador del sistema existente y de la configuración de los conductos.
Añadir resistencia HEPA puede obligar a un ventilador centrífugo a funcionar muy a la izquierda en su curva, causando potencialmente la sobrecarga o inestabilidad del motor. En algunos casos, la única solución viable es un ventilador en línea específico para el circuito filtrado, diseñado para el perfil de presión específico.
Características de los filtros HEPA Camfil que reducen la resistencia
El filtro HEPA compacto con marco con pestaña está indicado para unidades de tratamiento de aire que requieren un caudal de aire muy alto y una pérdida de carga baja. El moderno marco de plástico con un paquete filtrante con pliegues en forma de V combina la mayor capacidad y estabilidad con la menor pérdida de carga y peso.
- Alto caudal de aire, hasta 2,3 m/s.
- Filtro HEPA compacto con marco con pestaña.
- Completamente incinerable.
- Fácil actualización de UTA's a filtración HEPA.

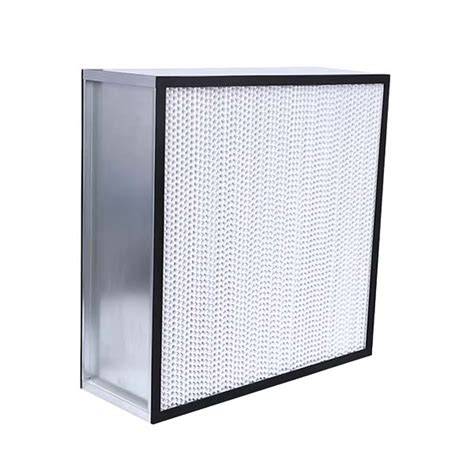

Los filtros de aire Absolute ™ moldeados en V proporcionan una filtración final de eficacia extra alta en sistemas de aire acondicionado, cajones filtrantes y difusores para sistemas que requieran un caudal de aire muy alto y una baja pérdida de carga.
Los filtros Absolute V se usan generalmente en unidades de aire acondicionado o de recirculación, como etapa final para proteger los filtros terminales HEPA en salas limpias. También se pueden usar en la extracción de aire para ayudar a eliminar todas las partículas ultrafinas dañinas, ya sean químicas, biológicas o radioactivas.
Absolute V está disponible desde la clase E10 hasta la clase H14, con un MPPS de 85% a 99.995%. Está indicado para caudales de aire muy altos, superiores a 3.400 m3 / h.
La media filtrante se pliega utilizando nuestra tecnología patentada de espaciado controlado de la media (CMS ™) para ofrecer un caudal de aire óptimo y el mejor rendimiento. Junto con los separadores intermedios de fusión en caliente, se garantiza un espaciado uniforme de los pliegues y la capacidad de formar un paquete filtrante rígido y autoportante.
El sellado de la junta de los filtros Absolute V se realiza mediante espuma de poliuretano sin costura que se aplica a su brida y elimina el riesgo de una derivación de aire. Cada filtro Absolute V se prueba y certifica individualmente según EN 1822 con un protocolo de prueba de escaneo independiente y se serializa en la etiqueta del producto.
La familia Absolute V incluye Absolute VG y Absolute VE. Absolute VE cuenta con un marco de chapa metálica galvanizada que forma un marco resistente y duradero. Absolute VG está hecho de plástico liviano y es completamente combustible al ser desechado.
Importancia de la prefiltración
La prefiltración es un componente no negociable del sistema por razones económicas y de rendimiento. La instalación de prefiltros MERV 11-13 aguas arriba captura la mayor parte de las partículas de mayor tamaño.
Esto protege la etapa HEPA, que requiere una gran inversión de capital, al ralentizar drásticamente su velocidad de carga. El resultado es una menor caída de presión media de funcionamiento a través del filtro HEPA, lo que reduce directamente el consumo de energía y prolonga la vida útil.
El beneficio económico es doble: menores costes energéticos y menos sustituciones de filtros HEPA. Especificar la filtración HEPA sin una estrategia de prefiltración multietapa adecuada es un error fundamental que garantiza unos costes de funcionamiento inflados.
| Componente | Clasificación recomendada | Función principal |
|---|---|---|
| Prefiltro | MERV 11-13 | Captura las partículas más grandes aguas arriba |
| Filtro HEPA | H13/H14 | Etapa final para partículas finas |
La aplicación de este enfoque por etapas transforma la prefiltración de un extra opcional en una estrategia básica de ahorro energético y protección de activos. Una correcta selección del sistema de filtración puede alargar considerablemente la vida útil de los filtros y mejorar la eficiencia global del proceso.
Variación de la pérdida de carga durante la operación
La caída de presión no es un valor constante y varía según el tipo de filtro y su grado de saturación a lo largo del tiempo. La caída de presión en un filtro dista de ser constante a lo largo del tiempo.
Supóngase una Unidad Manejadora de Aire con tres etapas de filtrado: una primera etapa con un filtro de 30% de eficiencia acorde ASHRAE 52.2, una segunda etapa, con un filtro de 85% de eficiencia acorde ASHRAE 52.2, y una tercera y última etapa con un filtro de alta eficiencia (HEPA).
Se tomará un período de 36 meses como tiempo de estudio y estimaremos la caída de presión para cada uno de ellos. La Figura 1 es un claro ejemplo de la variación en el valor de la caída de presión, asumiendo una completa saturación del filtro de 30% ASHRAE al cabo de 3 meses, considerando que se ha reemplazado por uno nuevo.
De igual manera, reemplazos para los filtros 85% ASHRAE cada 12 meses y un filtro HEPA cada 36 meses. Si en cada mes se sumasen las caídas de presión individuales de cada filtro, obtendremos una curva “TOTAL SISTEMA” indicada en la Figura 1, la cual no es constante ni presenta una tendencia "polinómica" clara.
En el ejemplo anterior, se estableció una frecuencia estándar para el cambio de filtros, pero esta no es constante. El tiempo de saturación de los filtros depende de las condiciones de contaminación que rodean la instalación.
Por ejemplo, la construcción de una nueva estación de metro subterránea puede generar una gran cantidad de tierra y polvo, mientras que las cenizas producidas por incendios, las pre-emergencias ambientales y áreas de alta polución también afectan la necesidad de reemplazo de filtros, entre muchas y variadas otras circunstancias.
Es por ello, que los tiempos del ejemplo sólo deben ser considerados sólo como referenciales. La caída de presión en un sistema de filtración de aire es una variable dinámica influenciada por múltiples factores, incluyendo la eficiencia del filtro, el tiempo de operación y las condiciones ambientales circundantes.
Valores de referencia y unidades
La caída de presión en un filtro HEPA puede expresarse en pascales, pulgadas de columna de agua (″ WC), pulgadas de columna de agua (in w.g.) o milímetros de columna de agua. La unidad empleada debe mantenerse clara y uniforme al comparar filtros y condiciones de funcionamiento.
En su libro Miranda Barreras, Á. L. (2007). Técnicas de climatización. Alfaomega Grupo Editor. ISBN 9789701511435. ofrece los siguientes datos referenciales: velocidad del aire a través del filtro: 0,15 a 0,45 m/s; pérdida de carga con el filtro nuevo, con caudal nominal de aire: 1,5 a 7 mm c. H2O.
Estos valores son referenciales y no sustituyen la curva de pérdida de carga específica del filtro, el caudal real, la superficie filtrante, la clase de eficiencia ni las condiciones de instalación.
Supervisión de la presión diferencial
El registro de la presión diferencial a través de los filtros transforma una lectura básica de manómetro en un activo estratégico. La supervisión de la línea de tendencia permite a los gestores de las instalaciones predecir el final de la vida útil de los filtros y programar su sustitución durante los periodos de inactividad planificados.
Este enfoque proactivo evita pérdidas inesperadas de caudal de aire que podrían comprometer el control medioambiental. Monitorizar la presión diferencial es esencial en cualquier instalación de filtración.
Más allá de la gestión de filtros, el análisis de tendencias de presión sirve como diagnóstico de bajo coste para la salud general del sistema HVAC. Una caída repentina e inesperada de la presión puede indicar un fallo del medio filtrante, la rotura de una junta o una fuga en los conductos.
Un aumento rápido y anormal puede indicar una carga inusual de partículas o una anomalía del sistema, como el deslizamiento de la correa del ventilador o el desplazamiento de la compuerta. Esta práctica es esencial para mantener tanto la integridad del control de la contaminación como la eficiencia mecánica.
| Tendencia de la presión | Causa probable | Acción recomendada |
|---|---|---|
| Aumento gradual y constante | Carga normal del filtro | Programar una sustitución proactiva |
| Caída repentina e inesperada | Fallo del soporte o rotura del conducto | Comprobación inmediata de la integridad del sistema |
| Aumento rápido y anormal | Alta carga de partículas o desplazamiento del amortiguador | Investigar la fuente o el fallo del sistema |
El registro de tendencias permite predecir la vida útil del filtro y optimizar los ciclos de cambio. El análisis diferencial proporciona un diagnóstico HVAC de bajo coste y ayuda a mantener el control de la contaminación.
Cuándo sustituir un filtro HEPA
No existe un único valor universal, ya que depende del tipo de filtro, viscosidad del líquido, temperatura y aplicación. En los sistemas de aire, el criterio debe relacionarse con el tipo de filtro, el caudal, la carga de partículas, la curva del ventilador y el límite establecido por el fabricante.
Ceñirse ciegamente a las directrices estándar de caída de presión final puede resultar subóptimo. El umbral de sustitución debe considerar simultáneamente la pérdida de carga, el consumo energético, el coste del filtro, la mano de obra, el caudal mínimo requerido y las condiciones de seguridad del proceso.
Trabajar por encima del valor recomendado puede afectar negativamente al rendimiento del sistema e incrementar el riesgo de daños o colapso del medio filtrante. La sustitución debe realizarse antes de que la pérdida de carga comprometa el caudal o la estabilidad del sistema.
Salas blancas y espacios críticos
En las salas blancas con clasificación ISO, la gestión de la caída de presión es fundamental para la uniformidad del flujo de aire. En las salas blancas de flujo laminar (ISO 3-5) que utilizan unidades de filtro de ventilador (FFU), la caída de presión de cada FFU debe equilibrarse cuidadosamente.
Una variación significativa entre unidades puede crear turbulencias y zonas muertas, infringiendo los requisitos de clasificación. Esto hace que la selección inicial y la supervisión continua de las características de presión del filtro sean primordiales.
En cualquier aplicación crítica, la integridad del sellado es tan vital como la eficacia del medio filtrante. Las fugas de derivación debidas a juntas deficientes, imperfecciones del bastidor o una instalación defectuosa pueden anular por completo el índice de eficacia del 99,97% de un filtro.
El aire no filtrado sigue el camino de menor resistencia alrededor del medio filtrante. Normas como ISO 14644-3 exigen rigurosas pruebas de estanqueidad in situ precisamente porque pequeños fallos de estanqueidad provocan importantes brechas de contaminación.
Por consiguiente, la inversión en una instalación profesional y en marcos filtrantes sellados con gel es un requisito básico de rendimiento, no una mejora opcional.
Reconversión de unidades de tratamiento de aire
En un sistema de varias ramas, la adaptación de un filtro HEPA en una rama puede redistribuir catastróficamente el flujo de aire, reduciendo los CFM objetivo en más de 80%, ya que el aire busca el camino de menor resistencia.
Esto subraya que las reconversiones exigen una evaluación completa del sistema, no sólo un cambio de filtro. Deben revisarse la curva del ventilador, la configuración de los conductos, el equilibrio entre ramas, el caudal real y la capacidad de los motores.
La selección de filtros de “pliegue profundo” o de superficie extendida puede proporcionar una menor caída de presión inicial para el mismo índice de eficiencia, ofreciendo un beneficio energético inmediato. Al mismo tiempo, debe evaluarse el tipo de ventilador.
medicion de nivel por presion diferencial
Selección técnica y normas de ensayo
La selección óptima requiere navegar por protocolos de prueba que compiten entre sí. Los filtros se someten a pruebas según distintas normas (IEST, ISO 29463-3:2011, EN 1822) pueden no ofrecer prestaciones equivalentes, lo que crea ambigüedad en la contratación.
Un filtro que cumple una norma puede no cumplir los requisitos de facto de otra, con el consiguiente riesgo de costosos fallos de conformidad. Las organizaciones deben imponer una norma única y pertinente en todas las especificaciones para asegurar la comparabilidad y un rendimiento garantizado.
Los filtros Absolute V se prueban y certifican individualmente según EN 1822 con un protocolo de prueba de escaneo independiente y se serializan en la etiqueta del producto. La eficacia del filtro debe considerarse junto con la pérdida de carga, el caudal, la integridad del sellado y la estabilidad mecánica.
Ejemplo de reducción de pérdida de carga
Llegó el momento de cambiar los filtros HEPA de un sistema de ventilación en la producción de Bavarian Nordic, y los especialistas en climatización de Bavarian se pusieron en contacto con Camfil, un socio de larga relación.
Estaban interesados en saber si había en el mercado un filtro HEPA mejor y más eficaz que los que había en el sistema de ventilación en ese momento. Los requisitos de los nuevos filtros son menos emisiones de CO2 y menor pérdida de carga sobre los filtros para conseguir los mejores y más eficientes resultados.
Camfil recomendó el Absolute VGXL ProSafe, que es un filtro HEPA extremadamente fiable y energéticamente eficiente para caudales de aire muy elevados. El filtro es más ligero, resistente y ecológico, y se ha desarrollado teniendo en cuenta, entre otras cosas, las exigencias de la industria farmacéutica.
Los especialistas en climatización siguieron la recomendación de Camfil y sustituyeron sus 6 filtros HEPA existentes por 6 filtros HEPA Absolute VGXL ProSafe H14. Las propias mediciones de la empresa mostraron inmediatamente que se podía ahorrar mucho dinero gracias a la baja pérdida de carga del nuevo filtro en comparación con los filtros anteriores.
Esto también significa una gran reducción de las emisiones de CO2 de Bavarian Nordic. El ejemplo muestra que comparar únicamente la eficacia nominal del filtro no permite valorar completamente su comportamiento operativo: la pérdida de carga y la energía requerida durante todo el ciclo de vida también son determinantes.
Criterios prácticos para evaluar un filtro HEPA Camfil
- Comprobar la pérdida de carga inicial con el caudal real de funcionamiento.
- Verificar la pérdida de carga final recomendada por el fabricante.
- Comparar la curva del filtro con la curva del ventilador.
- Considerar la superficie filtrante y el diseño de los pliegues.
- Evaluar la clase de eficiencia requerida, como H13 o H14.
- Instalar una prefiltración adecuada aguas arriba.
- Medir la presión diferencial antes y después del filtro.
- Registrar la tendencia de presión durante toda la vida útil.
- Revisar juntas, marcos y posibles derivaciones de aire.
- Definir el criterio de sustitución según rendimiento y coste total.
- Comprobar que el método de ensayo utilizado sea pertinente para la aplicación.
- Verificar el equilibrio del caudal en sistemas con varias ramas o FFU.
Comprender estas variaciones y su impacto en el sistema permite optimizar el diseño del sistema de filtrado en las UMAs, asegurando un ambiente controlado y saludable. La caída de carga y la presión diferencial son indicadores clave del estado del sistema de filtración.
