La pérdida de carga en un filtro de cartucho es la reducción de presión que experimenta el agua al atravesar el elemento filtrante y constituye uno de los principales indicadores del estado del sistema. Un valor bajo suele indicar que el filtro ofrece poca resistencia al flujo, mientras que un aumento progresivo revela acumulación de partículas, colmatación y necesidad de mantenimiento.
En una planta de tratamiento de agua potable, controlar la presión diferencial permite mantener el caudal, reducir el consumo energético, proteger las bombas y garantizar la calidad del agua filtrada. La presión diferencial se expresa como ΔP = P entrada − P salida, y su evolución debe analizarse junto con el caudal, la viscosidad, la temperatura, el tamaño de poro y la carga de contaminantes.
Qué es la pérdida de carga en un filtro de cartucho
La pérdida de carga hace referencia a la reducción de presión que experimenta un fluido cuando pasa a través de un filtro. Esta disminución de presión se debe a la resistencia que el filtro ofrece al flujo del fluido. La pérdida de carga se mide en unidades de presión, como pascales (Pa) o pulgadas de columna de agua (inH2O).

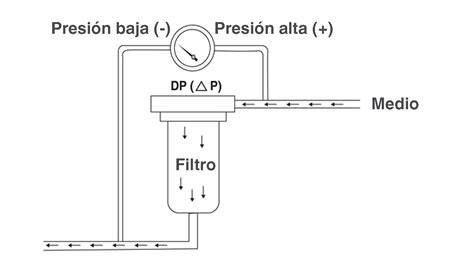

La presión diferencial (ΔP) es la diferencia de presión existente entre la entrada y la salida del filtro. Cuando el filtro está limpio, esta diferencia es baja. Cuando el filtro empieza a saturarse, la presión antes del filtro aumenta mientras que la presión de salida se mantiene más estable. Como consecuencia, la presión diferencial aumenta.
En cualquier proceso de filtración industrial, uno de los primeros indicadores que nos avisa de que el sistema está empezando a saturarse es el aumento de la presión diferencial o pérdida de carga. Este valor es uno de los principales indicadores del estado real del filtro.
Relación entre colmatación, presión diferencial y caudal
La colmatación es la acumulación progresiva de partículas dentro o sobre el medio filtrante. A medida que el líquido circula por el filtro, las partículas quedan retenidas. Con el tiempo, esta acumulación dificulta cada vez más el paso del fluido.
La pérdida de carga es la resistencia que encuentra el fluido al atravesar un filtro. Cuando el medio filtrante está limpio, el líquido circula con facilidad. Pero a medida que el filtro se colmata, el sistema necesita más presión para mantener el mismo caudal.
- Reducción del caudal.
- Aumento del consumo energético.
- Mayor esfuerzo por parte de bombas y equipos.
- Disminución de la eficiencia del proceso.
Una colmatación excesiva puede provocar disminución importante del caudal, paradas no planificadas, incremento del consumo energético, daños en bombas o equipos, reducción de la calidad del proceso y menor vida útil de los elementos filtrantes.
Qué indica una pérdida de carga baja
Una pérdida de carga baja es indicativo de que el fluido encuentra poca resistencia al pasar a través del filtro. Por tanto, es una señal de que el filtro está relativamente limpio. Esto se traduce en un flujo adecuado y una menor demanda de energía para bombear el fluido a través del sistema.
Sin embargo, una pérdida de carga extremadamente baja también puede indicar que el filtro tiene un tamaño de poro demasiado grande, lo que podría permitir el paso de contaminantes no deseados.
Por esta razón, una presión diferencial reducida no debe interpretarse de forma aislada como garantía de una filtración eficaz. La selección del tamaño de poro debe corresponder a los contaminantes que se desean retener y a los requisitos de calidad del agua.
Qué indica una pérdida de carga alta
Por el contrario, una pérdida de carga alta señala que el filtro está saturado de contaminantes y presenta una mayor resistencia al flujo del fluido. Esto implica un esfuerzo adicional por parte de las bombas para superar la restricción, lo que conlleva un mayor consumo de energía y un desgaste prematuro de los equipos.
Además, una pérdida de carga excesiva puede reducir significativamente el caudal del fluido, afectando negativamente la eficiencia del proceso industrial. Las caídas de presión elevadas pueden sobrecargar la bomba, ensuciar prematuramente el filtro y aumentar el consumo de energía.
Una pérdida de carga excesiva también puede provocar el fallo prematuro del cartucho o su rotura en condiciones extremas. Trabajar por encima de este valor puede afectar negativamente al rendimiento del sistema e incrementar el riesgo de daños o colapso del medio filtrante.
Ejemplo práctico de funcionamiento
Imaginemos un sistema de filtración con estas condiciones iniciales:
- Filtro nuevo.
- Presión de entrada: 1,2 bar.
- Presión de salida: 1,0 bar.
- Presión diferencial: 0,2 bar.
El fluido circula correctamente y el filtro ofrece poca resistencia. Después de varias horas de funcionamiento:
- Filtro parcialmente colmatado.
- Presión de entrada: 2,8 bar.
- Presión de salida: 1,0 bar.
- Presión diferencial: 1,8 bar.
El filtro se ha ido cargando de partículas y ahora el sistema necesita mucha más presión para mantener el mismo flujo de líquido. Esta es la forma más habitual de detectar que un filtro está llegando al final de su vida útil.
Factores que determinan la pérdida de carga
Caudal
El caudal se refiere al volumen de líquido que pasa a través del filtro por unidad de tiempo, normalmente expresado en litros por minuto (L/min). En entornos industriales, conseguir caudales elevados es esencial para satisfacer las demandas de producción y minimizar los tiempos de inactividad.
El aumento del caudal incrementa invariablemente la pérdida de carga debido a la mayor resistencia del medio filtrante. La relación es generalmente no lineal, lo que significa que la caída de presión aumenta desproporcionadamente a velocidades de flujo más altas.
Tamaño de poro
Los poros más pequeños reducen el flujo pero mejoran la retención. El menor tamaño de los poros se traduce en una mayor resistencia y, por tanto, en una pérdida de carga superior a igualdad de caudal y condiciones de operación.
Si no elimina suficientes contaminantes pequeños, debe reducirse la clasificación de micras. Sin embargo, una clasificación más fina puede incrementar la resistencia inicial y acelerar la colmatación cuando el agua contiene una carga elevada de partículas.
Área de filtración
El aumento de la superficie mediante plisado permite un mayor rendimiento. La estructura plisada aumenta el área efectiva de filtración, lo que mejora el caudal al tiempo que minimiza la pérdida de presión.
Los diseños plisados minimizan la caída de presión en comparación con los filtros de láminas planas. Una superficie efectiva mayor distribuye el flujo sobre un área más amplia y reduce la carga hidráulica local del medio filtrante.
Viscosidad y temperatura
Los fluidos más viscosos encuentran mayor resistencia. Los líquidos más espesos producen una mayor pérdida de presión.
La pérdida de carga también depende de las condiciones de operación, por lo que las comparaciones deben realizarse considerando el tipo de fluido, la viscosidad y la temperatura. La caída de presión a través de los cartuchos filtrantes de PES se mide normalmente en condiciones normalizadas, tales como agua limpia a 25°C.
Ensuciamiento y carga de sólidos
La acumulación de partículas a lo largo del tiempo aumenta la resistencia. La carga excesiva de partículas, suciedad o daños químicos pueden acortar la vida útil de un filtro.
Cuando se enfrentan a suspensiones de sílice coloidal, la caída de presión aumentó exponencialmente con el tiempo debido al ensuciamiento. Este comportamiento demuestra que la pérdida de carga no depende solamente del filtro nuevo, sino también de la calidad del agua y de la cantidad y naturaleza de los sólidos retenidos.
Configuración e instalación
La desviación del filtro se produce cuando el fluido pasa alrededor del cartucho del filtro en lugar de pasar a través de él, lo que resulta en una filtración incompleta. Puede ser causado por sellos o juntas dañadas, instalación incorrecta del filtro o altos caudales.
Para solucionar este problema de filtración, asegúrese de que la instalación y el mantenimiento del filtro son correctos, lo que incluye comprobar que los sellos y las juntas no están dañados y ajustar los caudales dentro del rango del filtro, al tiempo que se siguen las medidas de limpieza adecuadas.
Relación matemática entre caudal y pérdida de carga
El caudal (Q) puede estimarse mediante Ley de Darcy para medios porosos:
Q = kAΔP / μL
Dónde:
- Q = caudal volumétrico.
- k = permeabilidad de la membrana.
- A = superficie efectiva de filtración.
- ΔP = diferencial de presión a través de la membrana.
- μ = viscosidad del fluido.
- L = espesor de la membrana.
Esta relación pone de manifiesto el equilibrio entre el caudal y la pérdida de carga, mostrando cómo el aumento del área de filtración o de la permeabilidad de la membrana mejora el caudal.
Un cartucho filtrante ideal debe ofrecer gran capacidad de caudal con una caída de presión mínima garantizando eficacia y longevidad. Los ingenieros suelen utilizar curvas de rendimiento proporcionados por los fabricantes de cartuchos para equilibrar el rendimiento del sistema con la eficiencia energética.
Valores orientativos en cartuchos de PES
Los cartuchos filtrantes PES típicos proporcionan caudales que oscilan entre 8-12 L/min a un tamaño de poro de 0,2 µm bajo una presión diferencial de 1 bar para agua limpia. Los tamaños de poro más grandes y las presiones más altas dan como resultado una capacidad de flujo significativamente mayor.
Un cartucho de PES de 0,2 µm puede presentar una caída de presión inicial de 0,1-0,2 bar a 10 L/min. A caudales más elevados (20 L/min), la pérdida de carga podría aumentar a 0,5-0,7 bar.
| Condición | Valor orientativo |
|---|---|
| Cartucho de PES de 0,2 µm | 0,1-0,2 bar a 10 L/min |
| Cartucho de PES de 0,2 µm a mayor caudal | 0,5-0,7 bar a 20 L/min |
| Cartucho de PES de 10 pulgadas y 0,2 µm | ~10 L/min a 0,1 MPa |
En filtración estéril farmacéutica cuando se utilizan tamaños de poro bajos (0,1-0,2 µm), los caudales tienden a ser menores, pero siguen siendo suficientes debido a la porosidad optimizada de las membranas de PES.
Los resultados de experimentos controlados confirman generalmente la relación teórica descrita por la ley de Darcy. A una presión aplicada de 0,1 MPa, un cartucho de PES de 10 pulgadas con un tamaño de poro de 0,2 µm proporciona un caudal de ~10 L/min.
A 0,2 MPa, el caudal casi se duplica, lo que indica una respuesta lineal en regímenes de caudal bajos. Por encima de 0,3 MPa, el aumento del flujo disminuye debido a la constricción de los poros y a la resistencia estructural.
Estos resultados demuestran que el aumento de la presión incrementa inicialmente el caudal, pero los rendimientos disminuyen a presiones más altas.
Cartuchos de polietersulfona en el tratamiento de agua
La polietersulfona (PES) es un polímero termoplástico de alto rendimiento con una excelente resistencia térmica, estabilidad dimensional y durabilidad mecánica. En filtración, las membranas de PES se valoran por sus características hidrófilas que permiten una rápida humectación y reducen la necesidad de pretratamiento.
- Extraíbles bajos, garantizando la pureza en aplicaciones sensibles como los productos farmacéuticos.
- Amplia compatibilidad química que permiten su uso en agua, ácidos y bases débiles.
- Alta porosidad y estructura porosa simétrica que contribuyen a unos caudales elevados y a una retención constante.
Cartuchos filtrantes PES suelen consistir en membranas plisadas alojadas en una carcasa de polipropileno o acero inoxidable. Los principales parámetros de diseño son el tamaño de poro, el grosor y la porosidad de la membrana, las dimensiones del cartucho y las capas de soporte.
- El tamaño de poro suele oscilar entre 0,1 µm y 1,2 µm, según la aplicación.
- Una mayor porosidad generalmente produce un mayor flujo.
- La longitud, normalmente de 10 a 40 pulgadas, y el diámetro influyen en la superficie.
- Las capas de soporte refuerzan la membrana y mantienen la integridad estructural bajo presión.
Esta combinación de hidrofilia, porosidad, resistencia mecánica y compatibilidad química permite utilizar los cartuchos de PES en diferentes etapas de tratamiento y en aplicaciones donde se requiere un control estricto de la calidad del agua.
Importancia de la prefiltración
La prefiltración es una de las medidas más eficaces para reducir la pérdida de carga prematura en el cartucho principal. Los filtros de profundidad o los prefiltros retienen las partículas de mayor tamaño antes de que alcancen el elemento filtrante fino.
Esta conclusión pone de relieve la importancia de estrategias de prefiltración, por ejemplo, filtros de profundidad o prefiltros, para prolongar la vida útil de los cartuchos filtrantes de PES en entornos industriales.
Realice una prefiltración para capturar las partículas más grandes antes del filtro principal. Utilice un prefiltro más grueso, por ejemplo, de 10 micras, para proteger los filtros más finos, por ejemplo, de 1 micra.
Una correcta selección del sistema de filtración puede alargar considerablemente la vida útil de los filtros y mejorar la eficiencia global del proceso.
Cuándo limpiar o sustituir un cartucho
La revisión periódica de las pérdidas de carga es esencial para garantizar que el sistema de filtración funcione bien. Un aumento gradual en la pérdida de carga puede indicar que el filtro se está saturando y necesita ser reemplazado o limpiado.
No existe un único valor universal, ya que depende del tipo de filtro, viscosidad del líquido, temperatura y aplicación. Sin embargo, en muchos sistemas de filtración se recomienda sustituir el elemento filtrante cuando la presión diferencial alcanza aproximadamente los 2,5 bar.
La frecuencia de revisión de la pérdida de carga dependerá de diversos factores como el tipo de filtro, las características del fluido o las condiciones de operación. Sin embargo, es recomendable realizar monitoreos periódicos, al menos una vez al mes, y con mayor frecuencia en aplicaciones críticas o con fluidos altamente contaminantes.
Para la medición de la pérdida de carga, existen diversos métodos y equipos disponibles, como manómetros diferenciales, transmisores de presión y medidores de flujo.
Instrumentación y seguimiento operativo
El control de la presión diferencial debe realizarse entre la entrada y la salida del cartucho, manteniendo condiciones comparables de caudal y operación. La lectura adquiere mayor valor cuando se registra junto con el caudal y se observa su evolución durante el tiempo.
Los fabricantes suelen proporcionar curvas de caída de presión frente a caudal, que sirven de referencia a los diseñadores de sistemas para garantizar el dimensionamiento óptimo de la bomba y el sistema.
Mantener la pérdida de carga en niveles adecuados asegura que el sistema opere con eficiencia energética, minimizando el consumo de energía y reduciendo los costes operativos.
- Permite identificar el momento oportuno para la limpieza o reemplazo del filtro.
- Ayuda a detectar futuros fallos en el filtro o en el sistema de filtrado.
- Reduce el consumo de energía asociado al bombeo del fluido.
- Minimiza el desgaste prematuro de las bombas y otros componentes.
- Contribuye a mantener la calidad del fluido y evitar la contaminación del producto final.
Problemas asociados a una pérdida de carga anormal
Eficacia de filtración deficiente
La escasa eficacia de la filtración puede deberse a muchos factores, tales como selección o instalación incorrecta del filtro, filtros obstruidos o filtros dañados.
Dependiendo de los contaminantes que se eliminen, esto puede implicar la selección de un filtro con una clasificación de micras más fina o un medio filtrante. Si los contaminantes o el líquido dañan el medio filtrante actual, deberá cambiarse por otro.
Corta vida útil del filtro
Una carga excesiva de partículas, suciedad o daños químicos pueden acortar la vida útil de un filtro. Para garantizar una vida útil más larga del filtro, es esencial seleccionar los materiales de filtración adecuados, utilizar la prefiltración y mantener rutinas regulares de limpieza y sustitución.
- Asegúrese de la compatibilidad del material filtrante con el líquido de proceso.
- Elija filtros con gran capacidad de retención de suciedad.
- Realice una prefiltración para capturar las partículas más grandes antes del filtro principal.
- Realice limpiezas periódicas y sustituciones puntuales de los filtros.
- Considere la posibilidad de filtros de profundidad plisados para una mayor retención de partículas y menos sustituciones.
Desviación o bypass
La desviación del filtro se produce cuando el fluido pasa alrededor del cartucho del filtro en lugar de pasar a través de él, lo que resulta en una filtración incompleta. Además, después de varios ciclos de limpieza, la integridad del filtro puede verse comprometida si no se cambia, lo que provoca un bypass.
Para solucionar este problema de filtración, asegúrese de que la instalación y el mantenimiento del filtro son correctos, lo que incluye comprobar que los sellos y las juntas no están dañados y ajustar los caudales dentro del rango del filtro, al tiempo que se siguen las medidas de limpieza adecuadas.
Liberación de contaminantes
La liberación de contaminantes es una grave preocupación en las industrias farmacéutica, alimentaria y de fabricación de productos electrónicos. Incluso pequeñas cantidades de contaminación afectan a la calidad y seguridad de los productos.
Este problema de filtración puede deberse a una selección incorrecta del filtro, a la degradación del medio filtrante o a una instalación inadecuada. Para solucionarlo, es esencial seleccionar el cartucho de filtro adecuado y garantizar una instalación y un mantenimiento correctos.
Estrategias para reducir la pérdida de carga
A pesar de sus ventajas, los cartuchos filtrantes de PES se enfrentan a retos relacionados con ensuciamiento, obstrucción y aumento de la presión con el tiempo. Las estrategias para mitigar estos problemas incluyen:
- Prefiltración: utilizar filtros de profundidad o filtración multietapa para reducir la carga de partículas.
- Diseño de cartucho optimizado: emplear técnicas de plisado que maximicen la superficie.
- Pruebas periódicas de integridad: asegurarse de que los filtros funcionan eficazmente sin fugas.
- Limpieza y mantenimiento: implantar procesos CIP, limpieza in situ, cuando sea factible.
- Optimización de la distribución del caudal: utilización de alojamientos que garanticen un flujo uniforme en toda la superficie del cartucho.
Controlar caudales y presiones de trabajo y evitar trabajar fuera de las condiciones recomendadas permite reducir la colmatación y mantener estable la pérdida de carga.
La sustitución periódica del filtro y las pruebas también ayudan a detectar cualquier problema de contaminación. Una instalación, mantenimiento, sustitución periódica del filtro y limpieza adecuados también pueden ayudar a reducir los costes de mantenimiento.
Consecuencias energéticas y operativas
El aumento de la pérdida de carga obliga a las bombas a proporcionar una mayor presión para mantener el caudal requerido. Esto eleva el consumo energético y puede acelerar el desgaste de bombas, juntas, carcasas y otros componentes hidráulicos.
Optimizar el rendimiento permite identificar el momento oportuno para la limpieza o reemplazo del filtro, garantizando su óptimo funcionamiento y evitando problemas como la reducción del flujo, el aumento del consumo de energía y el desgaste prematuro de las bombas.
La prevención de averías ayuda a detectar futuros fallos en el filtro o en el sistema de filtrado, permitiendo tomar medidas correctivas antes de que se produzcan daños más graves o interrupciones en la producción.
La mejora de la eficiencia energética, al mantener los filtros limpios y operativos, reduce el consumo de energía asociado al bombeo del fluido, lo que se traduce en ahorros económicos y un menor impacto ambiental.
Aplicaciones de los cartuchos de PES
Filtración de agua y procesos industriales
En aplicaciones de agua de refrigeración y alimentación de calderas, los cartuchos de PES se valoran por su resistencia mecánica y un caudal constante. Las bajas caídas de presión ayudan a optimizar la eficiencia del bombeo, reduciendo el consumo de energía en plantas a gran escala.
Industria biofarmacéutica
Los cartuchos filtrantes de PES se emplean ampliamente en la filtración estéril de soluciones biológicas, vacunas y medios de cultivo. Su baja unión a proteínas garantiza que las biomoléculas esenciales no se pierdan durante la filtración.
Mantener un caudal óptimo al tiempo que se minimiza la caída de presión es esencial para evitar tensión de cizallamiento en biomoléculas sensibles.
Alimentación y bebidas
En la producción de bebidas, cerveza, vino y agua embotellada, los cartuchos de PES ayudan a eliminar levaduras, bacterias y partículas. Su gran capacidad de caudal garantiza un procesamiento eficaz, mientras que su baja caída de presión reduce los costes operativos en las plantas de embotellado a gran escala.
Microelectrónica y semiconductores
La fabricación de semiconductores requiere agua ultrapura (UPW). Los cartuchos filtrantes de PES se utilizan en los pasos finales de filtración debido a sus extraíbles bajos y capacidad para mantener un flujo estable sin pérdidas de presión significativas, evitando la contaminación que podría dañar las obleas.
Comparación con otros materiales de membrana
Aunque los cartuchos filtrantes de PES ofrecen ventajas únicas, es esencial compararlos con otros materiales filtrantes comunes como Polipropileno (PP), politetrafluoroetileno (PTFE) y fluoruro de polivinilideno (PVDF).
| Propiedad | PES | PP | PTFE | PVDF |
|---|---|---|---|---|
| Hidrofilicidad | Sí (inherente) | No (requiere modificación) | No (hidrófobo) | Hidrófobo pero modificable |
| Caudal | Alta debido a la porosidad | Moderado | Inferior (debido a la estructura cerrada de los poros) | Alta |
| Caída de presión | Bajo a moderado | Moderado | Más alto | Moderado |
| Fijación de proteínas | Bajo | Moderado | Muy bajo | Bajo |
| Compatibilidad de esterilización | Autoclave, gamma | Limitado | Excelente | Excelente |
Esta comparación revela que PES equilibra el caudal y la caída de presión mejor que muchas alternativas, especialmente en aplicaciones que requieren hidrofilia y filtración estéril.
Criterios de diseño y operación
La selección del cartucho debe considerar simultáneamente el caudal requerido, el tamaño de poro, la calidad del agua, la carga de sólidos, la compatibilidad química, la temperatura, la presión de trabajo y el área efectiva de filtración.
El dimensionamiento debe evitar tanto una velocidad excesiva, que incrementa la pérdida de carga y acelera la colmatación, como una superficie insuficiente, que reduce la vida útil del cartucho.
La distribución uniforme del caudal en toda la superficie del cartucho disminuye las zonas de sobrecarga y favorece una acumulación más regular de partículas. La configuración del alojamiento, las juntas y las conexiones también debe impedir el bypass.
Los avances futuros pueden incluir membranas de PES reforzadas con nanofibras o modificaciones superficiales para mejorar la resistencia al ensuciamiento, manteniendo al mismo tiempo un alto caudal y una baja caída de presión.
Presión diferencial: la clave para una medición eficiente
