La planta potabilizadora de Ávila trata toda el agua suministrada a la zona de abastecimiento para que cumpla las condiciones exigibles para el consumo humano. La ETAP Nueva, código SINAC 2481, tiene una capacidad de tratamiento de 1620m3/h y produce un volumen medio de 18000 m3/día.
La zona de abastecimiento de Ávila corresponde con la numerada en el Sistema Nacional de Aguas de consumo con el código MSC 718, de la que se abastece a los siguientes municipios: Ávila Capital, Alamedilla del Berrocal, Bernuy Salinero, Brieva, Narrillos de San Leonardo, Urraca Miguel y Vicolozano (pueblo y polígono). El abastecimiento es gestionado por Aqualia y el propietario es el Ayuntamiento de Ávila.
Origen y procedencia del agua
La zona de abastecimiento cuenta con 5 captaciones: CAP-Embalse de Becerril-Ávila (cód. 135436), CAP-Río Mayor-Ávila (cód. 135440), CAP-Embalse de Voltoya-Ávila (cód. 135441), CAP-Embalse de Fuentes Claras-Ávila (cód. 135442) y CAP-Sondeo-Del Soto-Ávila (cód. 140702).
Habitualmente, se usan las captaciones de Rio Mayor (9 meses al año), embalse de Becerril y embalse de Voltoya. Las captaciones de los sondeos del Soto y el embalse de Fuentes Claras, son captaciones de emergencia, que no se usan de forma habitual, solamente en periodos excepcionales de sequía severa, como apoyo a las captaciones habituales.
| Captación | Uso indicado |
|---|---|
| Río Mayor | Habitualmente, se usa 9 meses al año |
| Embalse de Becerril | Captación habitual |
| Embalse de Voltoya | Captación habitual |
| Embalse de Fuentes Claras | Captación de emergencia |
| Sondeo del Soto | Captación de emergencia |
Conducción del agua hasta la ETAP
El agua es captada directamente en el embalse mediante tubería, en el caso de Voltoya a través de una toma flotante para asegurar una optimización respecto a la calidad del agua bruta. El agua procedente del embalse de Voltoya es conducida a la etap por gravedad a través de una tubería de fibrocemento de 600 mm y el procedente de Rio Mayor y Becerril es conducida a la etap mediante un bombeo situado en la ciudad a través de una tubería de fundición dúctil de 500 mm.
La toma flotante del embalse de Voltoya permite optimizar la calidad del agua bruta captada. Las captaciones de emergencia aportan una alternativa de suministro durante periodos excepcionales de sequía severa o ante incidencias en las fuentes habituales.
Capacidad y características de la planta potabilizadora
Toda el agua suministrada es tratada en la etap nueva, código sinac 2481, cuya capacidad de tratamiento es de 1620m3/h, y el volumen medio de agua tratada es de 18000 m3/día. La instalación dispone de un funcionamiento automático mediante un autómata programable y con sinóptico de información del estado de la planta.
Las actuaciones proyectadas tienen como finalidad la construcción de una Planta Potabilizadora (E.T.A.P.) que trate las aguas recogidas en las captaciones existentes con el objeto de que cumplan las condiciones exigibles para el consumo humano.
Se propone un tratamiento en 2 líneas con una producción de 54,76 m3/h en invierno y 109,52 m3/h en verano. La solución propuesta está integrada por un proceso de decantación lamelar, de muy baja velocidad ascensional, seguido de una filtración de tipo multicapa.

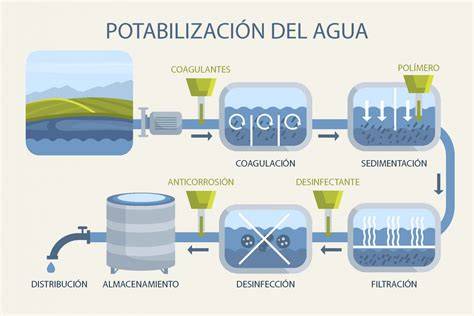

Fases del tratamiento del agua potable
Los procesos unitarios de tratamiento son los siguientes:
- Carbón activado en polvo.
- Ozonización.
- Preoxidación con cloro y derivados.
- Coagulación.
- Floculación.
- Decantación.
- Filtración sobre arena.
- Ultrafiltración.
- Corrección del pH.
- Desinfección.
Eliminación de algas y materiales flotantes
La ETAP Nueva dispone de sistema de tres flotadores para eliminación de algas y flotantes. Esta fase permite retirar los materiales que permanecen en la superficie del agua antes de que avance el tratamiento.
Dosificación y mezcla de reactivos
La planta dispone de una cámara de mezcla en donde se dosifican correctamente, los diferentes reactivos, como son cloro gas, sulfato de alúmina y almidón. El tratamiento se verá favorecido por la dosificación de reactivos coagulantes y floculantes.
La coagulación y la floculación favorecen la agrupación de las partículas presentes en el agua, preparando el caudal para la posterior separación mediante decantación.
Ozonización y preoxidación
Dispone de un sistema de ozonización que permite la oxidación de la materia orgánica y se dosifica en la primera parte de la cámara de mezclas. Se ha previsto la dosificación de ozono en cabecera de la línea de tratamiento, al objeto de ajustar el contenido en materia orgánica en el agua a tratar, evitando la formación de compuestos clorocombinados, mejorándose de este modo las características organolépticas del agua tratada.
En situaciones en las que el agua de entrada presente una calidad adecuada, se sustituirá el tratamiento de ozono por hipoclorito sódico en precloración. El tratamiento culmina con la desinfección final del caudal tratado mediante hipoclorito sódico.
Carbón activo
Dispone de un sistema de dosificación de carbón activo en polvo, que se usa ocasionalmente en caso de presencia de malos olores. Igualmente se ha previsto la dosificación de carbón activo líquido en la etapa de decantación para periodos de baja calidad del recurso.
Decantación
El paso posterior está formado por tres decantadores circulares tipo “acelátor”. En el proyecto de la planta también se contempla un proceso de decantación lamelar, de muy baja velocidad ascensional.
Durante la decantación, los flóculos formados en las fases anteriores se separan del agua tratada y se concentran en el fondo de los decantadores.
Filtración
Posteriormente existe una batería de once filtros de arena seguida por un sistema de afine consistente en dieciséis filtros de carbón activo. La solución proyectada incluye una filtración de tipo multicapa.
La filtración sobre arena retiene partículas que no han sido eliminadas durante la decantación, mientras que los filtros de carbón activo completan el afine del agua y ayudan a mejorar sus características organolépticas.
Corrección del pH y desinfección
El proceso termina con una corrección del pH y desinfección con cloro gas. La desinfección final del caudal tratado también está prevista mediante hipoclorito sódico.
Depósitos de almacenamiento
La red de distribución de Ávila se compone de 8 depósitos. El depósito de mayor capacidad es el DEP-Nuevo-Ávila, con 24000,0, seguido del DEP-Hervencias, con 10000,0, y del DEP-Brieva en ETAP-Ávila, con 3000,0.
| Depósito | Código | Provincia | Capacidad |
|---|---|---|---|
| DEP-Brieva en ETAP-Ávila | 1475 | Ávila | 3000,0 |
| DEP-Narrillo de San Leonardo -Ávila | 1470 | Ávila | 100,0 |
| DEP-Bernuy Salinero-Ávila | 1468 | Ávila | 50,0 |
| DEP-Urraca Miguel-Ávila | 1467 | Ávila | 80,0 |
| DEP-Alamedilla del Berrocal-Ávila | 1466 | Ávila | 500,0 |
| DEP-Cerro Hervero-Ávila | 1465 | Ávila | 1000,0 |
| DEP-Hervencias-Ávila | 1464 | Ávila | 10000,0 |
| DEP-Nuevo-Ávila | 1463 | Ávila | 24000,0 |
Redes de distribución
La red esta compuesta por 7 redes que en total suman una longitud de más de 300 km. Estas redes distribuyen el agua tratada hacia la capital y los municipios y núcleos incluidos en la zona de abastecimiento.
| Red de distribución | Cód. SINAC | Provincia | Agua distribuida (m3/día) | Km |
|---|---|---|---|---|
| Red-Brieva-Vicolozano | 19882 | Ávila | 17,4 | 4 |
| Red-Narrillos de San Leonardo-Ávila | 954 | Ávila | 51,0 | 3 |
| Red-Bernuy Salinero-Ávila | 949 | Ávila | 5,0 | 2 |
| Red Urraca Miguel-Ávila | 948 | Ávila | 9,6 | 3 |
| Red Alamedilla del Berrocal-Ávila | 947 | Ávila | 12,6 | 2 |
| Red-Sur-Ávila | 946 | Ávila | 6.100,0 | 100 |
| Red-Centro Norte-Ávila | 945 | Ávila | 6.100,0 | 190 |
La planta de La Palenciana y las necesidades de renovación
La Estación Potabilizadora de Agua ubicada en La Palenciana entró en funcionamiento en el año 1989. En un informe remitido al Ayuntamiento de Ávila, la empresa Aqualia cifra en unos tres millones de euros las inversiones que considera imprescindibles en las redes de abastecimiento de agua potable y de saneamiento de la ciudad.
En ese documento se detalla, por ejemplo, que hay que renovar la cámara de llaves de una salida de los depósitos de 12.000 metros cúbicos de la Estación Potabilizadora de Agua ubicada en La Palenciana, porque "de tener lugar un fallo intempestivo de esta instalación ocasionaría la falta de suministro de agua al 80% de la ciudad durante tres días".
La sala de reactivos no cumple la normativa vigente sobre almacenamiento de productos químicos y por eso no está pasando las inspecciones requeridas por el organismo de control. También hay que renovar la cubierta de uno de los depósitos.
El contenido de ese informe es prácticamente el mismo que la empresa presentó ya en 2020 y en 2021. El PSOE en enero de 2021 presentó una moción para que se programara la renovación de las redes de abastecimiento y saneamiento por fases, habilitando para ello partidas anuales de un millón de euros en lugar de "poner parches".
Estado de las redes y del saneamiento
"Tenemos tuberías que fallan, lo hemos visto este verano, coincidiendo con el Mercado Medieval, que tuvimos incidencias en varios puntos porque es una red obsoleta", averías que llegaron "en el momento más inoportuno".
El PSOE se ha referido también a las deficiencias en la red de saneamiento de las aguas residuales. Y es que a día de hoy el Ayuntamiento de Ávila está incumpliendo la legalidad al no haber puesto en marcha estaciones de tratamiento en varios barrios anexionados como Bernuy, Urraca Miguel o La Aldea del Rey Niño.
Allí las aguas sucias se vierten directamente, con la contaminación que eso conlleva. También en la capital se producen vertidos puntuales cuando se sobrepasa la capacidad del tanque de tormentas que está situado aguas arriba de la presa de Fuentes Claras.
El alcalde, Jesús Manuel Sánchez Cabrera no niega las necesidades pero dice que no hay suficiente dinero para acometer todas las obras que Aqualia considera imprescindibles. "Desde el Ayuntamiento implementamos todo el presupuesto necesario para poderlo hacer, es verdad que muchas veces no llega el presupuesto a todas las necesidades que tenemos que cubrir y poco a poco vamos cubriendo aquellas más imperantes", explica.
Y plantea que están trabajando para captar más fondos europeos Next Generation de cara a mejorar el ciclo integral del agua. En cuanto a la situación anómala de los barrios anexionados, aunque es una competencia municipal están buscando la ayuda de SOMACYL, la Sociedad Pública de Infraestructuras y Medio Ambiente de la Junta a través de algún tipo de convenio de colaboración.
Incidencias en las conducciones de abastecimiento
Al menos ocho millones de euros costará sustituir la tubería que se rompió y que suministra agua desde el embalse de Serones hasta la Estación de Tratamiento de Agua Potable (ETAP). Aunque el Ayuntamiento buscará financiación estatal y autonómica para financiar el proyecto, Aqualia se ha hecho cargo de la redacción del proyecto que se prolongara durante un mes.
El incidente se originó cuando una retroexcavadora que participaba en las obras de ampliación del polígono de Vicolozano provocó daños en la tubería que capta agua desde Sernoes. Este imprevisto ocasionó otras seis averías, obligando también a cambiar la captación de agua desde el embalse de Serones al embalse de Fuentes Claras.
El cambio provocó un deterioro en la calidad del agua detectado cuatro días más tarde. Para mitigar el impacto, se mantuvo la captación desde Becerril y los sondeos del Soto, estabilizando gradualmente el caudal y mejorando la calidad del agua.
La obra se enfrenta a desafíos técnicos debido a la orografía montañosa y abrupta del terreno, especialmente cerca de la presa del Voltoya. El coste inicial estimado para la sustitución de la tubería asciende a unos ocho millones de euros, aunque esta cifra podrá variar una vez se redacte el proyecto final.
Proyecto de Fuentes Claras
Aunque la red actual funciona con normalidad, el regidor de la capital ha reconocido que pueden surgir incidencias fortuitas en cualquier punto del sistema. Por ello, se trabaja para prevenir futuros problemas y garantizar un suministro de agua potable seguro para la población.
El nuevo proyecto para la captación de agua desde Sernoes no es el único que se llevará a cabo para resolver un problema histórico de abastecimiento de agua que ha perdurado durante más de un siglo. El regidor de la capital ha anunciado los avances en el proyecto de Fuentes Claras, cuyo objetivo principal es garantizar de forma definitiva el suministro de agua a la ciudad.
El proyecto contempla la instalación de tres nuevas bombas en la presa de Fuentes Claras, así como la construcción de una nave de reactivos. Esta infraestructura permitirá mejorar significativamente los parámetros de calidad del agua antes de su bombeo hacia la planta potabilizadora.
La expropiación de los terrenos necesarios para estas obras ya ha sido completada, lo que permitirá avanzar hacia la licitación del proyecto. La decisión y planificación del proyecto han contado con la colaboración de un comité de expertos constituido por el Ayuntamiento de Ávila.
En este comité participan técnicos de la Confederación Hidrográfica del Duero, la Junta de Castilla y León, el Instituto Geológico y Minero de España, Aqualia, la concesionaria de la gestión del agua, así como especialistas de la Universidad de Salamanca y la Universidad Católica de Ávila.
Estos expertos han realizado un estudio riguroso para identificar soluciones eficaces al problema de abastecimiento. Actualmente, el proyecto está a la espera del informe de la Abogacía del Estado para poder iniciar los trámites de licitación.
La planta potabilizadora forma parte de un ciclo integral que comienza en las captaciones, continúa con la conducción y el tratamiento en la ETAP, prosigue con el almacenamiento en los depósitos y termina con la distribución a través de una red de más de 300 km.
