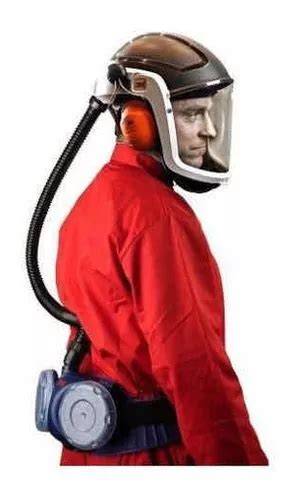

El equipo de presión positiva 3M JupiterMR, junto con las unidades de cabeza de 3M, y tubos de respiración de la gama 3M Versaflo, forman un equipo versátil, moderno y ergonómico de protección respiratoria. El equipo 3M Jupiter ofrece protección respiratoria frente a partículas y gases y vapores (filtros para partículas y filtros combinados para partículas y gases y vapores).
El motoventilador toma el aire del entorno, lo hace pasar por los filtros seleccionados y suministra aire filtrado a la unidad de cabeza mediante un tubo de respiración. Está diseñado para alojarse en la base de la espalda, de forma que las caderas del usuario llevan el peso del equipo con un cinturón ergonómico muy cómodo.
Qué es el sistema 3M Jupiter
El equipo motorizado 3M Jupiter es totalmente compatible con todas las unidades de cabeza y tubos de respiración de la gama 3M Versaflo. El equipo de presión positiva 3M JupiterMR está diseñado como un sistema de respiración motorizado para aplicaciones industriales.
El motoventilador robusto permite incorporar filtros de partículas y filtros de gases y vapores específicos. El sistema suministra un flujo de aire filtrado a la unidad de cabeza y ayuda a reducir la entrada de contaminantes cuando se utiliza de acuerdo con las instrucciones y las condiciones de certificación correspondientes.
El conjunto puede utilizarse con capuchas de la serie S, casco M-307, casco M-407 y máscara de soldar Speedglas. También es compatible con todas las unidades de cabeza y tubos de respiración de la gama 3M Versaflo.
Protección frente a partículas, gases y vapores
El equipo 3M Jupiter ofrece protección respiratoria frente a partículas y gases y vapores mediante filtros para partículas y filtros combinados para partículas y gases y vapores. Puede utilizarse con cuatro tipos de filtros: P3, VO+Filtro P3, VO-GA+Filtro P3, Prefiltro opcional: protege el equipo de la entrada de polvo y chispas.
El kit JUPITER JPRTU1 incluye un par de filtros para vapores orgánicos y partículas (A2P3) y prefiltros. El kit JUPITER 3M JPRTU1 incluye Motor ventilador. Batería y cargador. Tubo de respiración, filtros A2P3 y prefiltro.
| Elemento | Función o configuración |
|---|---|
| Filtro P3 | Filtración de partículas |
| VO+Filtro P3 | Protección frente a vapores orgánicos y partículas |
| VO-GA+Filtro P3 | Protección frente a vapores orgánicos, gases ácidos y partículas |
| Prefiltro opcional | Protege el equipo de la entrada de polvo y chispas |
| Filtros A2P3 | Filtros para vapores orgánicos y partículas incluidos en el kit JPRTU1 |
La elección del filtro debe corresponder a los contaminantes presentes, su concentración, la aplicación y la unidad de cabeza utilizada. Asegurarse de que el producto se ajusta al uso considerado.
Componentes del kit 3M Jupiter
El kit 3M Jupiter incluye motoventilador 3M Jupiter, cinturón de descontaminación y clip, juntas de filtros, indicador de caudal y tubo de calibración. También incluye un par de filtros para vapores orgánicos y partículas (A2P3), prefiltros, tubo de respiración de longitud auto-ajustable, batería de 8 horas y cargador de batería.
- Motor ventilador.
- Batería y cargador.
- Tubo de respiración.
- Filtros A2P3 y prefiltro.
- Cinturón de fácil descontaminación y clip.
- Indicador de caudal de aire.
- Tubo de calibración.
- Juntas de filtros.
El equipo se suministra como equipo completo KIT. El peso indicado para el equipo completo es de 882 g y el color es azul.
| Característica | Dato |
|---|---|
| Modelo | Jupiter |
| Referencia del kit | JPRTU1 |
| Marca | 3M |
| Tipo de utilización | Industria |
| Color | Azul |
| Peso | 882 g |
| Norma | EN 12941 |
Diseño ergonómico y distribución del peso
Está diseñado para alojarse en la base de la espalda, de forma que las caderas del usuario llevan el peso del equipo con un cinturón ergonómico muy cómodo. De esta forma, el equipo 3M Jupiter puede llevarse durante toda la jornada.
Su diseño compacto permite total libertad de movimientos incluso en espacios reducidos. El cinturón ergonómico mejora el confort del usuario y el cinturón de fácil descontaminación es cómodo y fácil de limpiar.
La unidad incorpora un tubo de respiración de longitud auto-ajustable. La compatibilidad con las unidades de cabeza 3M Versaflo permite configurar el conjunto según la aplicación y el nivel de protección requerido por la unidad de cabeza.
Control del caudal y sistemas de alarma
El equipo está provisto de una alarma electrónica, visual y audible, que se activa en condiciones de baja batería y bajo caudal. La seguridad incrementada incluye control electrónico de caudal, alarma visual y audible de bajo caudal y baja batería.
Las alarmas sonoras y visuales permiten advertir al usuario de dos condiciones relevantes para el funcionamiento del equipo: una reserva de batería insuficiente y un caudal de aire bajo. El kit también incorpora un indicador de caudal de aire y un tubo de calibración.
El equipo ofrece fácil calibración y mantenimiento. El cargador de batería inteligente está diseñado para optimizar la duración de la batería.
Baterías y autonomía
El sistema dispone de una opción de dos baterías: de 8 horas y modo económico de 4 horas. Las baterías son de níquel-hidruro metálico: proporcionan una mayor duración y menor peso.
La batería de 8 horas forma parte del kit JPRTU1. También están disponibles una batería económica de 4 horas y una batería de larga duración de 8 horas.
| Configuración | Información |
|---|---|
| Batería económica | 4 horas |
| Batería de larga duración | 8 horas |
| Tecnología | Níquel-hidruro metálico (NiMH) |
| Cargador | Cargador de batería inteligente |
La duración de la batería depende de la configuración del equipo, del filtro utilizado, del caudal, de la unidad de cabeza y de las condiciones de trabajo. La alarma de baja batería informa de que es necesario actuar conforme a las instrucciones de uso.
Compatibilidad con unidades de cabeza y tubos de respiración
El equipo JupiterMR se puede utilizar junto con las siguientes unidades de cabeza: Capuchas Serie S, Casco M-307, Casco M-407 y Máscara de soldar Speedglas.
Las capuchas para equipos de respiración motorizados 3M™ Versaflo™ serie S ofrecen diversas opciones de piezas de ajuste. El equipo motorizado 3M Jupiter es totalmente compatible con todas las unidades de cabeza y tubos de respiración de la gama 3M Versaflo.
- Capuchas 3M Versaflo serie S.
- Casco 3M Versaflo M-307.
- Casco 3M Versaflo M-407.
- Máscara de soldar Speedglas.
- Tubos de respiración de la gama 3M Versaflo.
Entre los tubos compatibles se encuentra el 3M Versaflo BT-40. La selección de la unidad de cabeza debe hacerse de acuerdo con el nivel de protección aplicable, la tarea, el entorno y la certificación del conjunto.
Norma y clases de protección
El equipo está aprobado para EN 12941, clase TH2 o TH3 dependiente de unidad de cabeza. También se indica la clasificación EN12941 TH2/TH3.
La clase aplicable depende de la unidad de cabeza utilizada y de la configuración completa del sistema. No debe considerarse el motoventilador de forma aislada, porque la protección certificada corresponde al conjunto formado por sus componentes compatibles.
| Norma | Clasificación indicada |
|---|---|
| EN 12941 | TH2/TH3 |
| Clase de protección | TH2 o TH3 dependiente de unidad de cabeza |
Aplicaciones industriales
El equipo está indicado para la industria y para pintura a largo plazo en condiciones particularmente difíciles, como en cabinas de pulverización. El sistema puede configurarse con filtros de partículas y filtros combinados para partículas y gases y vapores.
El motoventilador robusto permite incorporar filtros de partículas y filtros de gases y vapores específicos. La combinación de unidad de cabeza, tubo, batería, prefiltro y filtros debe corresponder a la aplicación concreta.
El kit está diseñado para trabajos en los que el usuario necesita un sistema motorizado con distribución ergonómica del peso, alarmas de bajo caudal y baja batería, y posibilidad de descontaminación del cinturón y del equipo.
Limpieza, descontaminación y resistencia
El equipo es de fácil limpieza y descontaminación gracias a su superficie lisa y uniforme. El cinturón de fácil descontaminación es cómodo y fácil de limpiar.
El sistema tiene clasificación IP53. Puede llevarse bajo ducha de descontaminación. La funda de protección accesoria previene la contaminación.
La sencilla conexión de los filtros a la unidad motoventiladora facilita el mantenimiento del conjunto. La cubierta de protección prolonga la duración de los filtros al protegerlos frente a chispas.
- Superficie lisa y uniforme.
- Cinturón de descontaminación.
- Clasificación IP53.
- Posibilidad de llevarse bajo ducha de descontaminación.
- Funda de protección accesoria.
- Cubierta de protección para los filtros.
3M PAPR 動力濾淨式呼吸防護具-清潔篇 3M TR-300
Uso en atmósferas potencialmente explosivas
Está certificado para zonas 1 y 2 (gases) y zonas 21 y 22 (polvo) con la batería y cubierta para encapsular adecuadas. El kit de Seguridad Intrínseca puede utilizarse en atmósferas potencialmente explosivas.
La certificación para estas zonas depende de utilizar la batería y la cubierta para encapsular adecuadas. La configuración debe mantenerse conforme a las condiciones de certificación del sistema.
| Tipo de atmósfera | Zonas indicadas |
|---|---|
| Gases | Zonas 1 y 2 |
| Polvo | Zonas 21 y 22 |
Accesorios, filtros y piezas relacionadas
El sistema puede complementarse con cinturones y conjuntos de cinturones para equipos de respiración motorizados, cargadores de baterías y componentes de carga, baterías de motoventilador, cubiertas protectoras para motoventiladores, piezas de ajuste facial para equipo de respiración motorizado, caudalímetros para motoventiladores, conectores y tapones para limpieza, kits de actualización y kits de limpieza y almacenamiento.
- 3M™ Versaflo™ BT-40 Tubo de Respiración.
- Batería de Alta Capacidad 3M™ Versaflo™ TR-632 Para TR-600 Turbo.
- Batería 3M™ Jupiter™ 085-12-00P, 4 horas, Intrínsecamente Segura.
- 3M™ Versaflo™ TR-640 Cargador de Baterías.
- 3M™ Versaflo™ TR-653 Kit de Limpieza y Almacenamiento.
- 3M™ Versaflo™ Pre Filtro para Partículas TR-6600.
- 3M™ Versaflo™ ABE1P TR-6130E Filtro Mixto para 3M™ Versaflo™ TR-600.
- 3M™ Versaflo™ TR-6710E Filtro para Partículas.
- 3M™ Versaflo™ Mochila Easy Clean, TR-927.
- 3M™ Versaflo™ Adaptador de mochila, TR-655.
- 3M™ Versaflo™ Cubierta de Filtro TR-6500FC.
- 3M™ Versaflo™ Cubierta de filtro TR-6700FC.
- 3M™ Versaflo™ Cubierta de Filtro TR-6300FC.
Entre las piezas relacionadas también se encuentran el indicador de caudal, las juntas de filtros, el tubo de calibración, las cubiertas de filtro y los componentes de carga. Las piezas deben seleccionarse de acuerdo con la versión del equipo y la configuración de filtros y unidad de cabeza.
Identificación del producto y variantes
La referencia del kit completo es JPRTU1. En otra ficha de producto, el código de producto 15289828 corresponde a un conjunto de PAPR, sin protector de cabeza, modelo 50682, con una cantidad de 1 unidad.
| Identificación | Descripción |
|---|---|
| JPRTU1 | Kit completo equipo JUPITER |
| Jupiter | Modelo del equipo motorizado |
| 50682 | Conjunto de PAPR, sin protector de cabeza |
| 15289828 | Código de producto del conjunto de PAPR |
El conjunto de PAPR sin protector de cabeza requiere una unidad de cabeza compatible y un tubo de respiración adecuado para completar el sistema. El kit JPRTU1 ya incluye motor ventilador, batería y cargador, tubo de respiración, filtros A2P3, prefiltro, cinturón, indicador de caudal y tubo de calibración.
Precauciones de uso
Asegurarse de que el producto se ajusta al uso considerado. Antes de utilizar, leer atentamente las instrucciones adjuntas con el producto.
Cambiar los equipos usados o deteriorados. La selección de filtros, baterías, cubiertas, tubos y unidades de cabeza debe realizarse de acuerdo con la aplicación y con la configuración autorizada del sistema.
El equipo debe utilizarse con componentes compatibles y en las condiciones correspondientes a su certificación. Las alarmas de bajo caudal y baja batería deben tomarse en consideración durante el uso.
