Un puente móvil para depuradora es una estructura desplazable que facilita el acceso, la inspección, el mantenimiento y la operación de diferentes zonas de una instalación de tratamiento de aguas residuales. Su configuración debe adaptarse a las dimensiones de la depuradora, a las condiciones del entorno y a las necesidades de circulación y trabajo del personal.
En una instalación de tratamiento de aguas, el puente móvil puede formar parte de una solución de acceso y mantenimiento, o integrarse en sistemas más amplios de automatización y supervisión. La elección de la estructura, los mecanismos de desplazamiento, los materiales y el programa de mantenimiento resulta determinante para garantizar la fiabilidad y la seguridad operativa.

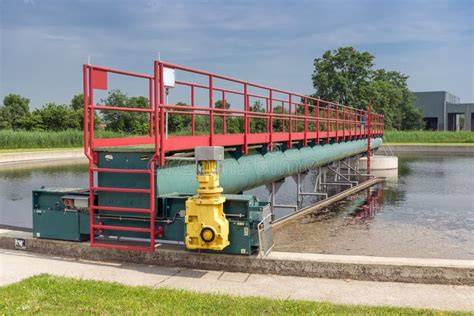

Qué es un puente móvil para depuradora
Un puente móvil es una estructura que puede desplazarse longitudinalmente sobre raíles o elementos de guiado para permitir el acceso a distintas áreas de una instalación. Su movilidad facilita las operaciones de inspección, limpieza, reparación y control sin necesidad de instalar estructuras fijas en todos los puntos de trabajo.
En el ámbito de las infraestructuras hidráulicas, el concepto de puente móvil también puede asociarse a estructuras basculantes, pasarelas técnicas y plataformas de servicio dotadas de sistemas eléctricos, hidráulicos, electrónicos y de control.
Funciones principales en una instalación de tratamiento de aguas
- Facilitar el acceso a equipos, canales, depósitos y zonas de proceso.
- Permitir tareas de inspección y mantenimiento.
- Mejorar la seguridad durante las operaciones de reparación.
- Reducir los desplazamientos innecesarios del personal técnico.
- Integrarse con sistemas de automatización y supervisión remota.
- Adaptar una misma zona de trabajo a diferentes necesidades operativas.
La movilidad de la estructura permite utilizar una misma plataforma en diferentes posiciones y simplificar la gestión de las operaciones. En instalaciones con múltiples áreas de tratamiento, esta característica puede mejorar la accesibilidad y optimizar los recursos disponibles.
Características constructivas
La estructura de un puente móvil debe proporcionar estabilidad, resistencia mecánica y facilidad de desplazamiento. Dependiendo del uso previsto, puede fabricarse con acero inoxidable, acero pintado, aluminio u otros materiales técnicos adecuados para ambientes húmedos y corrosivos.
El aluminio anodizado es el material más resistente a la oxidación y a la corrosión natural, ideal para climas húmedos o costeros. El acero pintado ofrece una robustez mecánica superior pero requiere inspecciones periódicas de la pintura. La madera nórdica tratada es menos resistente a largo plazo pero proporciona aislamiento térmico natural y una estética superior en ambientes templados.
En una depuradora, la selección del material debe tener en cuenta la exposición permanente a la humedad, los productos químicos, los lodos, los cambios de temperatura y las salpicaduras. También es necesario revisar periódicamente el estado de las superficies, las uniones, los raíles y los elementos de fijación.
Sistemas de desplazamiento
La plataforma puede moverse sobre raíles instalados en la zona de circulación mediante un sistema de ruedas manual o automático que puede controlarse fácilmente.
El desplazamiento manual puede ser suficiente para estructuras ligeras y operaciones ocasionales. En instalaciones de mayor tamaño o con una frecuencia elevada de maniobras, la motorización puede reducir el esfuerzo del operario y facilitar el posicionamiento preciso de la plataforma.
Los elementos de guiado deben mantenerse limpios y correctamente alineados para evitar bloqueos, desviaciones o esfuerzos anómalos durante el movimiento. La revisión debe incluir el estado de las ruedas, los rodamientos, los raíles, los topes y los sistemas de bloqueo.
Puentes móviles y equipos de elevación
El Puente Móvil PK1 con soporte para polipasto de Unicraft se conforma por una estructura robusta y rígida con 4 ruedas con freno. Adecuado para operaciones de carga y descarga, ensamblaje, reparaciones o almacenaje en suelos planos y lisos.
Características: 2 puntales transversales que asegurarán una buena estabilidad 2 palancas de apriete y 2 pernos de seguridad que lograrán un sencillo ajuste de altura No incluye polipasto.
Cuando el puente móvil se utiliza como soporte para operaciones de elevación, la capacidad de carga, la estabilidad y el sistema de bloqueo deben corresponder a las tareas previstas. La superficie de apoyo debe ser plana y lisa, y las ruedas con freno deben permanecer bloqueadas durante las operaciones de carga, descarga o reparación.
Carros y polipastos compatibles
El Carro de Polipasto Serie RFW 1 de Unicraft tiene una capacidad de carga de 1 tonelada. Dispone de un diseño compacto y silencioso con sistema antivuelco, que permite ajustarse a diferentes tipos de vigas (IPN, IPE y PB). Se desplaza lateralmente gracias al centrado de la polea.
| Característica | Valor |
|---|---|
| Capacidad | 1 ton |
| Altura de elevación | 2,8m |
| Nº de ramales | 1 |
| Cadena de carga | 6x30mm |
| Cadena manual | 4,5x25mm |
| Longitud Cadena de carga | 3m |
| Cadena manual | 2,5m |
| Esfuerzo para carga máxima | 304N |
| Material Cadena de carga | Acero 20Mn2 |
| Material Cadena manual | Acero Q235 |
| Peso | 8,5kg |
El Carro de Polipasto HFW 0.5 de Unicraft es compacto y ajustable a diferentes tipos de vigas (IPN, IPE, PB). Este modelo tiene una capacidad de carga máxima de media tonelada y su funcionamiento es altamente silencioso gracias a los rodamientos de bolas.
La suspensión céntrica de la polea elimina los posibles movimientos laterales.
En una depuradora, estos equipos solo deben utilizarse cuando la estructura, la viga, los puntos de apoyo y los sistemas de seguridad hayan sido dimensionados para las cargas previstas. La capacidad nominal del carro o del polipasto no sustituye a la comprobación de la capacidad global del puente móvil.
Integración con automatización y sistemas SCADA
El Puerto de Tarragona, una infraestructura clave para el tráfico marítimo y logístico del sur de Cataluña, impulsó un proyecto estratégico para garantizar la fiabilidad y seguridad de su puente basculante y del sistema SCADA asociado. El objetivo era asegurar la disponibilidad permanente de estas instalaciones, reducir el riesgo de averías y mejorar la gestión operativa mediante un mantenimiento integral.
El contrato incluía el mantenimiento preventivo, correctivo y normativo de todos los sistemas eléctricos, electrónicos y de control del puente móvil y del SCADA (Centro de Control de Instalaciones).
Elementos de control y supervisión
- Implantación de un programa anual de mantenimiento preventivo con inspecciones sistemáticas y fichas técnicas detalladas.
- Monitorización continua de parámetros críticos: estado del aceite hidráulico, señales marítimas, actuadores y PLCs.
- Servicio de atención 24 h / 365 días con tiempo de respuesta inferior a 30 minutos en caso de avería.
- Gestión documental integrada con las normativas ISO 9001, 14001 y 50001.
- Coordinación con el sistema SCADA para la supervisión remota y la trazabilidad de todas las operaciones.
Además, se estableció un inventario completo de las instalaciones y un sistema de gestión de incidencias que permite generar órdenes de trabajo (PDS/OT) con seguimiento y validación por parte de la Autoridad Portuaria.
La incorporación de un sistema de supervisión permite registrar el estado de los equipos, controlar parámetros críticos y mantener la trazabilidad de las intervenciones. La automatización también puede facilitar la detección temprana de anomalías y reducir el tiempo necesario para localizar una avería.
Mantenimiento preventivo del puente móvil
El mantenimiento ordinario debe realizarse semestralmente en parques de alta concurrencia y anualmente en áreas de uso moderado. Inspecciones visuales mensuales son recomendadas para verificar signos visibles de desgaste, aflojamiento de pernos o deterioro de los materiales. La documentación de cada intervención debe ser conservada como prueba de una correcta gestión de la seguridad.
En una depuradora, la frecuencia de mantenimiento debe ajustarse a la intensidad de uso, al grado de exposición a la corrosión y a las condiciones de funcionamiento. Las inspecciones deben abarcar la estructura, las ruedas, los raíles, los motores, los frenos, los sistemas de bloqueo, las conexiones eléctricas y los elementos hidráulicos.
Comprobaciones estructurales
- Estado de soldaduras, perfiles, barandillas y plataformas.
- Ausencia de deformaciones, fisuras o corrosión avanzada.
- Apriete correcto de pernos, tuercas y elementos de unión.
- Funcionamiento de los frenos y sistemas de bloqueo.
- Alineación de los raíles y facilidad de desplazamiento.
- Estado de ruedas, rodamientos y topes mecánicos.
Comprobaciones de automatización
- Funcionamiento de sensores y finales de carrera.
- Estado de actuadores, motores y cuadros eléctricos.
- Integridad de cableado, protecciones y conexiones.
- Registro de alarmas y eventos en el sistema de control.
- Comunicación correcta con el sistema SCADA.
- Verificación de las órdenes de parada y emergencia.
Los resultados obtenidos en proyectos de mantenimiento de puentes móviles incluyen una reducción significativa del número de averías y del tiempo de inactividad, una mejora en la planificación y ejecución de las tareas de mantenimiento y un incremento de la vida útil de los equipos gracias a la detección precoz del desgaste.
También se obtiene cumplimiento normativo en materia de seguridad, medio ambiente y eficiencia energética, además de una optimización de los recursos humanos y materiales mediante una gestión más eficiente del almacén de repuestos.
Seguridad durante la operación
El uso del puente móvil debe estar limitado a personal formado y autorizado. Antes de iniciar un desplazamiento, es necesario comprobar que la trayectoria está libre de obstáculos y que no existen personas en zonas de riesgo.
Durante las operaciones de elevación, el puente debe encontrarse estabilizado y los frenos deben estar correctamente accionados. Las cargas deben permanecer centradas y no se deben superar las capacidades indicadas para la estructura, el carro, el polipasto o los puntos de anclaje.
Los sistemas de emergencia, los bloqueos mecánicos y los finales de carrera deben probarse de forma periódica. Cualquier ruido anómalo, vibración, atasco, desplazamiento irregular o deterioro visible debe provocar la retirada temporal del equipo hasta realizar la comprobación correspondiente.
Aplicación en la depuradora de Riumar
La depuradora de Riumar, situada en el municipio de Deltebre (Tarragona), fue concebida como respuesta a la necesidad de mejorar la calidad de las aguas residuales vertidas al entorno natural del Delta del Ebro, un ecosistema de alto valor ecológico.
En instalaciones situadas en entornos naturales sensibles, el puente móvil y sus sistemas auxiliares deben gestionarse de forma que se mantenga la continuidad operativa, se reduzcan los riesgos de vertidos y se facilite la inspección de los equipos de tratamiento.
Materiales adecuados para ambientes húmedos
La elección del material debe relacionarse con el nivel de humedad, la presencia de agentes corrosivos y las exigencias mecánicas de la instalación. El acero inoxidable y el aluminio ofrecen una buena respuesta frente a la corrosión, mientras que el acero pintado puede proporcionar una robustez mecánica superior si se conserva correctamente el revestimiento.
El acero pintado requiere inspecciones periódicas de la pintura para detectar desprendimientos, arañazos y zonas expuestas. En caso de deterioro, la reparación debe realizarse antes de que la corrosión avance hacia las partes estructurales.
Las superficies de paso deben permitir una circulación segura incluso cuando exista humedad. También deben evitar la acumulación de agua, lodos y residuos que puedan provocar resbalones o dificultar el desplazamiento de la estructura.
Diseño y adaptación a la instalación
El puente móvil debe definirse a partir de la geometría de la depuradora y de los equipos que se encuentran bajo o junto a la plataforma. La longitud, la anchura, la altura libre, la capacidad de carga y el recorrido deben quedar establecidos antes de la fabricación o instalación.
El diseño también debe considerar el acceso a bombas, compuertas, tamices, decantadores, canales, depósitos y sistemas de aireación. La plataforma debe permitir trabajar con suficiente espacio y mantener despejadas las zonas necesarias para inspecciones y reparaciones.
Cuando el puente móvil se incorpora a una instalación existente, es necesario revisar la compatibilidad con las estructuras de apoyo, las canalizaciones, las bandejas eléctricas y los sistemas de protección colectiva. En proyectos nuevos, estas condiciones pueden integrarse desde la fase inicial de diseño.
Ventajas operativas
- Mayor accesibilidad a las áreas de tratamiento.
- Reducción del tiempo empleado en inspecciones y reparaciones.
- Posibilidad de utilizar una misma estructura en diferentes posiciones.
- Mejora de la seguridad frente al acceso improvisado a zonas de riesgo.
- Integración con sistemas de control y mantenimiento documentado.
- Facilidad para organizar operaciones preventivas y correctivas.
Este proyecto ejemplifica cómo la digitalización y la automatización aplicadas al mantenimiento de infraestructuras críticas pueden mejorar la fiabilidad, la sostenibilidad y la capacidad de respuesta de un puerto moderno.
Puente móvil frente a otras estructuras desplazables
Una pasarela móvil genérica puede tener diferentes configuraciones: rampas inclinadas, peldaños, superficies de red o cables individuales. En una depuradora, sin embargo, la estructura debe diseñarse para soportar las condiciones de trabajo propias de una instalación industrial y no para el uso recreativo.
Los puentes están diseñados específicamente para niños y declaran una capacidad máxima en número de usuarios simultáneos (normalmente 4-6 niños). Aunque un solo adulto podría soportar la carga teórica, no es recomendable: el diseño constructivo, los espacios entre cables y las alturas están calibrados para proporciones pediátricas. El uso por parte de adultos anula las garantías.
Por este motivo, las características de los puentes móviles para parques infantiles no deben trasladarse directamente a una depuradora. La aplicación industrial exige criterios específicos de resistencia, accesibilidad, protección frente a caídas, mantenimiento y compatibilidad con los equipos de proceso.
Documentación y gestión de incidencias
La documentación de cada intervención debe incluir la fecha, el tipo de inspección, los elementos revisados, las anomalías detectadas, las medidas correctivas y la validación de los trabajos realizados.
Un sistema de gestión de incidencias permite generar órdenes de trabajo (PDS/OT) con seguimiento y validación por parte de la Autoridad Portuaria.
El inventario completo de las instalaciones facilita la identificación de cada componente y permite planificar la disponibilidad de repuestos. La trazabilidad resulta especialmente útil cuando el puente móvil está integrado con sistemas eléctricos, hidráulicos, electrónicos y de control.
Automatización de instalaciones de tratamiento
En el año 2018, la incineradora de residuos urbanos del Camp de Tarragona (SIRUSA) inició un proyecto estratégico para modernizar el sistema de control de la planta.
La automatización de los sistemas de control puede complementar la gestión de puentes móviles y otros equipos de una depuradora. La supervisión centralizada facilita la consulta del estado de los actuadores, la detección de alarmas y el seguimiento de las intervenciones de mantenimiento.
La opción automatizada reduce el número de tareas que debe hacer el operario de la piscina.
En una depuradora, el mismo principio puede aplicarse al desplazamiento de plataformas y puentes técnicos, siempre que el sistema disponga de protecciones, controles de emergencia y procedimientos de operación adecuados.
Fabricación, instalación y mantenimiento de puentes grúa
