Una depuradora monobloc es un sistema compacto de filtración para piscinas que integra en una misma instalación un filtro de arena, una bomba, una base de unión y las tuberías necesarias para conectarlos. Este tipo de filtro es llamado “monobloc” porque el cuerpo del filtro y el tanque de arena están integrados en una sola pieza, lo que hace que el filtro sea más compacto y fácil de instalar en comparación con otros tipos de filtros.
Los filtros de arena han sido tradicionalmente la opción más común para depuradoras, y utilizan una capa de arena como medio filtrante. En definitiva, un filtro de arena monobloc es una opción eficiente y fácil de usar para la purificación del agua.

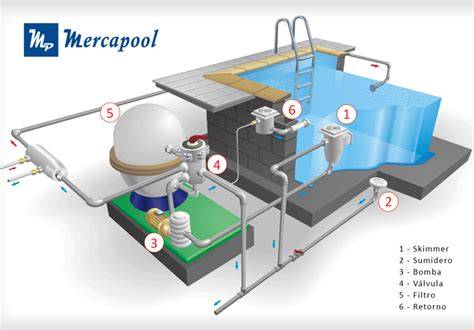

Cómo funciona una depuradora monobloc
El filtro de arena monobloc funciona mediante el uso de una capa de arena en el tanque, que actúa como medio filtrante. El agua a filtrar se introduce en la parte superior del filtro y fluye a través de la capa de arena, mientras que las partículas más grandes quedan atrapadas en la capa de arena.
El agua fluye a través de la capa de arena, que atrapa las partículas y sedimentos. La bomba impulsa el agua hacia el filtro y, después del proceso de filtración, el agua vuelve a la piscina mediante el circuito de tuberías.
A medida que la capa de arena se obstruye con impurezas, el filtro se debe limpiar o lavar para restaurar la eficacia del filtrado.
Qué elementos integra
El monoblock Ciclón de QP pertenece a la sección de platinas compuestas por un filtro de arena más bomba unidas por una base y una sección de tuberías que las conecta.
Una depuradora monobloc puede incorporar los siguientes elementos:
- Un cuerpo de filtro con el tanque destinado a la arena o al vidrio filtrante.
- Una bomba para hacer circular el agua.
- Una bancada o pletina de unión.
- Una sección de tuberías que conecta la bomba y el filtro.
- Una válvula selectora para elegir las distintas funciones del sistema.
- Un manómetro de presión para controlar el estado del filtro.
- Un tapón de vaciado.
- Una purga de aire.
El filtro de arena está inyectado en polipropileno de alta resistencia e incorpora una cabeza selectora de 6 vías con conexiones a 1/2″. Integra además un manómetro de presión, tapón de vaciado en la base del filtro y purga de aire.
La tapa superior es transparente para facilitar las tareas de mantenimiento y verificación gracias a su cierre de tuerca. Incorpora una bancada (pletina de unión) fabricada en PVC.
Ventajas de una depuradora monobloc
La principal característica de una depuradora monobloc es que reúne varios componentes en un conjunto compacto. Esto hace que el filtro sea más compacto y fácil de instalar en comparación con otros tipos de filtros.
- Diseño compacto.
- Instalación sencilla.
- Filtro y bomba montados sobre una base de unión.
- Circuito de tuberías integrado entre los componentes.
- Acceso visual al interior mediante una tapa superior transparente en los modelos que la incorporan.
- Control de la presión mediante un manómetro.
- Posibilidad de limpiar el medio filtrante mediante lavado.
El modelo Monoblock Ciclón es ideal para piscinas de todo tipo aun que está especialmente diseñado para piscinas elevadas y desmontables.
Cómo elegir una depuradora monobloc
A la hora de elegir un filtro de arena para piscina, es importante tener en cuenta varios factores para asegurarnos de que el filtro se adapta bien a las necesidades específicas de nuestra piscina.
Tamaño de la piscina
El tamaño de la piscina es un factor importante a considerar al elegir un filtro de arena. Esto se debe a que la capacidad del filtro debe ser suficiente para manejar el volumen de agua de la piscina.
Un filtro demasiado pequeño no podrá filtrar adecuadamente el agua de la piscina, mientras que otro demasiado grande podría resultar ser excesivo para las necesidades de la piscina.
Velocidad de flujo
La velocidad de flujo de agua a través del filtro es otro factor importante. Si la velocidad es demasiado alta, el filtro puede no ser capaz de filtrar adecuadamente el agua de la piscina, lo que podría desembocar en aguas turbias y sucias.
Por otro lado, si la velocidad es demasiado baja, el agua puede tardar demasiado tiempo en filtrarse, restando eficiencia al proceso.
Es recomendable una velocidad de flujo de aproximadamente 3.3 a 4.9 litros por segundo por metro cuadrado de área de filtro.
| Factor | Qué debe tenerse en cuenta |
|---|---|
| Tamaño de la piscina | La capacidad del filtro debe ser suficiente para manejar el volumen de agua de la piscina. |
| Velocidad de flujo | Es recomendable una velocidad de flujo de aproximadamente 3.3 a 4.9 litros por segundo por metro cuadrado de área de filtro. |
| Tipo de arena | La arena de sílice es el medio filtrante más común, aunque también existe la arena de vidrio reciclado. |
| Sistema de limpieza | Los filtros pueden utilizar retro-lavado, limpieza por aire o limpieza por agua a alta presión. |
Tipo de arena o medio filtrante
La arena de sílice es el medio filtrante más común utilizado en los filtros de arena para piscinas, pero hay otras opciones disponibles, como la arena de vidrio reciclado, que puede ser más eficiente en términos de filtración y durabilidad.
La arena o vidrio filtrante para el filtro no está incluida y debe adquirirse por separado.
Sistema de limpieza
Los filtros de arena tienen diferentes métodos de limpieza, como la retro-lavado, la limpieza por aire o la limpieza por agua a alta presión.
La limpieza resulta necesaria porque, a medida que la capa de arena se obstruye con impurezas, el filtro pierde eficacia de filtrado. El lavado permite restaurar la eficacia del filtrado.
Cómo hacer el retrolavado del filtro de tu piscina
Filtro de arena o filtro de bolas
Los filtros de arena han sido tradicionalmente la opción más común para depuradoras, y utilizan una capa de arena como medio filtrante. El agua fluye a través de la capa de arena, que atrapa las partículas y sedimentos.
Por otro lado, los filtros de bolas son una opción más reciente y utilizan pequeñas bolas de plástico como medio filtrante. Estas bolas tienen una superficie lisa y no porosa que ayuda a reducir la acumulación de bacterias y otros contaminantes en el medio filtrante.
En general, la elección entre un filtro de arena y un filtro de bolas dependerá de las necesidades específicas de tu depuradora. Si buscas una opción probada y duradera, el filtro de arena puede ser la mejor opción.
| Tipo de filtro | Medio filtrante | Características |
|---|---|---|
| Filtro de arena | Capa de arena | Opción tradicional, probada y duradera; atrapa partículas y sedimentos. |
| Filtro de bolas | Pequeñas bolas de plástico | Opción más reciente; sus bolas tienen una superficie lisa y no porosa. |
Ejemplo: Monoblock Ciclón de QP
El modelo Monoblock Ciclón es ideal para piscinas de todo tipo aun que está especialmente diseñado para piscinas elevadas y desmontables.
El filtro de arena está inyectado en polipropileno de alta resistencia e incorpora una cabeza selectora de 6 vías con conexiones a 1/2″.
- Filtro de arena fabricado en polipropileno de alta resistencia.
- Cabeza selectora de 6 vías.
- Conexiones a 1/2″.
- Manómetro de presión.
- Tapón de vaciado en la base del filtro.
- Purga de aire.
- Tapa superior transparente.
- Cierre de tuerca.
- Bancada fabricada en PVC.
Filtro Monoblock Ciclón fabricado en España.
Recambios y componentes
El mantenimiento de una depuradora monobloc puede requerir la sustitución de juntas, válvulas, mangueras, bombas, soportes, cuerpos de filtro, manómetros y otros componentes.
Recambios del filtro Monobloc 300
| Código | Recambio |
|---|---|
| RM30001 | VALVULA 4 VIAS MONOBLOCK 300 |
| RM30010 | RACORD ADAPT. BOMBA MONOBLOCK 300/400/500 |
| RM30011 | BRIDA METALICA MONOBLOCK 300/400/500 |
| RM30012 | MANGUERA DE 1 1/4" (32MM)X45CM MONOBLOCK 300 |
| RM30013 | BOMBA SIN PREFILTRO 0,25HP MONOBLOCK 300 |
| RM30014 | PLATO CENTRADOR MONOBLOCK 300 |
| RM30015 | MANOMETRO MONOBLOCK 300 |
| RM30016 | TAPON W/JUNTA 1/2"MIP MONOBLOCK 300/400 |
| RM30003 | JUNTA VALVULA MONOBLOCK 300/400/500 |
| RM30004 | CUERPO FILTRO MONOBLOCK 300 |
| RM30005 | PIÑA ASPIRACION MONOBLOCK 300 |
| RM30007 | SOPORTE MONOBLOCK 300 |
| RM30008 | TORNILLO M6X25 TUERCA M6 MONOBLOCK 300 |
| RM30009 | JUNTA RACORD 300/400/500 |
| RM3G012 | MANGUERA DE 1 1/4" (32MM)X35CM MONOBLOCK 300 GRIS |
| RM3G016 | BOMBA 0,25HP MONOBLOCK 300 GRIS |
| RM30002 | BRIDA DE SUJECION MONOBLOCK 300 |
| RM30006 | TAPON DESAGUE MONOBLOC 300 |
Recambios del filtro Monobloc 400/500
| Código | Recambio |
|---|---|
| RM40001 | SOPORTE MONOBLOCK 400/500 |
| RM40002 | TAPON DESAGUE MONOBLOCK 400/500 |
| RM40003 | CREPINA MONOBLOCK 400/500 |
| RM40004 | COLECTOR MONOBLOCK 400/500 |
| RM40005 | TUBO DE PURGA MONOBLOCK 400/500 |
| RM40006 | CUERPO FILTRO MONOBLOCK 400/500 |
| RM40007 | BRIDA DE SUJECION MONOBLOCK 400/500 |
| RM40008 | JUNTA VALVULA MONOBLOCK 400/500 |
| RM40009 | VALVULA 6 VIAS MONOBLOCK 400/500 |
| RM40012 | JUNTA RACORD MONOBLOCK 400/500 |
| RM40013 | MANGUERA DE 1 1/2" (38MM) MONOB.400 |
| RM40014 | TORNILLO M6X25 TUERCA M6 MONOBLOCK 400 |
| RM40015 | BASE MONOBLOCK 400/500 |
| RM40016 | TORNILLO ST4.8X20 MONOBLOCK 400/500 |
| RM40017 | BOMBA 0,35HP MONOBLOCK 400 |
| RM50014 | RACORD MONOBLOCK 500 |
| RM50015 | MANGUERA MONOBLOCK 500 |
| RM50017 | BOMBA 0,75 MONOBLOCK 500 |
| RM50019 | TORNILLO M8X35 TUERCA M8 MONOBLOCK 500 |
Componentes de bomba Liberty
| Código | Recambio |
|---|---|
| 518052 | MOTOR 1HP LIBERTY |
| 518054 | MOTOR 1,5HP LIBERTY |
| 518061 | TAPA PREFILTRO LIBERTY |
| 518062 | JUNTA TAPA PREFILTRO LIBERTY |
| 518063 | CESTILLO LIBERTY |
| 518064 | CUERPO BOMBA LIBERTY |
| 518066 | DIFUSOR LIBERTY |
| 518067C | TURBINA 1,5HP LIBERTY |
| 518068 | JUNTA CUERPO INTERMEDIO LIBERTY |
| 518069 | CUERPO INTERMEDIO LIBERTY |
| 518070 | ARANDELA LIBERTY |
| 518071 | TORNILLO CUERPO/C. UNION LIBERTY |
| 518072 | SELLO MECANICO LIBERTY |
| 518077 | TORNILLO MOTOR/C. UNION LIBERTY |
| 518078 | SOPORTE MOTOR LIBERTY |
| 518079 | BASE MOTOR LIBERTY |
| 518074 | JUNTA TAPON DESAGÜE BOMBA LIBERTY |
Mantenimiento de una depuradora monobloc
El mantenimiento se basa principalmente en controlar la presión, revisar el estado del medio filtrante y realizar la limpieza cuando la capa de arena se obstruye con impurezas.
- Comprobar periódicamente el manómetro de presión.
- Realizar el lavado del filtro cuando sea necesario.
- Revisar la tapa superior y su cierre de tuerca.
- Comprobar el estado de las juntas y los racores.
- Verificar que las mangueras no presenten daños.
- Revisar la bomba y sus componentes.
- Utilizar arena de sílice o vidrio filtrante compatible con el filtro.
En Anphibius contamos con toda una sección dedicada a los filtros para piscinas.
