Un regulador de aire con filtro OPSU sirve para limpiar el aire comprimido de impurezas y controlar su presión de salida. Se trata de un dispositivo compacto que combina estas dos funciones en una sola unidad.
El filtro elimina los contaminantes del aire comprimido, el regulador de presión regula la presión de trabajo deseada en función de la aplicación. Esto los convierte en un elemento indispensable en la preparación del aire comprimido, garantizando una alta fiabilidad del proceso, menos fallos de las máquinas y una reducción de los tiempos de inactividad.
Qué es un filtro regulador de aire
Un filtro/regulador para aire comprimido sirve para limpiar el aire comprimido de impurezas y controlar su presión de salida. Se trata de un dispositivo compacto que combina estas dos funciones en una sola unidad.
Este filtro regulador es el complemento fundamental para toda herramienta neumatica y compresor de aire. Proporciona aire limpio de alta calidad y regula la presión.
Evita el deterioro de herramientas neumáticas causado por el sarro, la corrosión y la humedad. Estos problemas vienen dados por usar sistemas de aire comprimido sin el filtro, haciendo que agua, elementos pequeños y particulas corrosivas entren en el sistema de nuestra herramienta neumatica y que esta pierda potencia, durabilidad y tenga una vida util más corta
Cómo funciona el regulador de aire con filtro OPSU
La unidad de filtrado separa las partículas y los condensados presentes en el aire comprimido antes de que el flujo llegue al circuito neumático. El regulador mantiene la presión de salida dentro del valor seleccionado para adaptar el suministro a las necesidades de la aplicación.
La membrana especial preformada permite obtener una regulación estable. La estabilidad de la presión regulada se mantiene independientemente de las variaciones en entrada.
La descarga de la sobrepresión (relieving) incorporada permite liberar el exceso de presión del lado de salida. El pomo con dispositivo de bloqueo de la regulación evita cambios accidentales en el ajuste.
Con la función de flujo inverso se incorpora un mecanismo para expulsar la presión de aire en el lado de salida de forma fiable y rápida.
Funciones principales
- Filtrado de partículas sólidas y sedimentos.
- Separación de condensados y humedad.
- Regulación de la presión de trabajo.
- Descarga de sobrepresión mediante la función relieving.
- Posibilidad de drenaje manual, semiautomático o automático.
- Reducción del espacio ocupado y del número de conexiones.
- Protección de herramientas, actuadores, válvulas e instrumentos neumáticos.
La combinación filtro/ regulador reduce el espacio y el conexionado mediante la integración de 2 objetos en uno. Las características estándar incluyen un regulador de alivio, que se puede bloquear rápidamente pulsando el botón de ajuste.
Características técnicas habituales
| Característica | Valor o configuración |
|---|---|
| Tipo de fluido | Aire comprimido |
| Grado de filtración | 5 micrones y 20 micrones (estándar) |
| Presión de entrada máxima | 16 bar |
| Caudal | 1200 Nl/min. |
| Conexión | G ¼" |
| Presión de funcionamiento máxima | 9.5bar (135psi) |
| Rango de presión de salida ajustable | 0.5 - 8.5bar (5-125psi) |
| Rango de temperaturas de funcionamiento | 5 - 50 ° C |
| Capacidad del recipiente del condensador | 150ml |
| Material del recipiente del condensador | Policarbonato |
Montaje fácil. Conector hembra de 1/4". Presión máxima 10 bar (145 psi). Presión ajustable entre 0,5 -8,5 bar. Recipiente de 150 ml.
El cuerpo puede incorporar una taza de poliamida reforzada con protección externa, dotado de conexión rápida con mecanismo anti expulsión. Se suministra con manómetro y escuadra de fijación.
Filtración y separación de condensados
La unidad de filtrado garantiza una separación ideal de las partículas con caudales elevados. El filtro regulador puede incorporar grados de filtración de 5 micrones y 20 micrones.
El elevado nivel de separación de los condensados ayuda a reducir la presencia de agua en el circuito neumático. El dispositivo de drenaje de la condensación puede ser manual o semiautomático en versión integrada o con descarga automática.
Elimina el 100% del agua a temperatura de la línea. Elimina partículas sólidas hasta 0,01 micras. Elimina la niebla de aceite hasta 0,01 mg/m3
Para aplicaciones que requieren un aire más limpio que la filtración regular, la combinación de un separador de neblina y un regulador controla la filtración a 0.3µm.
Para aplicaciones que requieren filtro micrónico hasta 0.01µm con regulación de presión ajustable, esta combinación ofrece estas características incorporadas en una sola unidad.
Tipos de purga
Purga manual
La purga manual permite evacuar la condensación cuando el operador acciona el dispositivo de drenaje. Es una solución sencilla para instalaciones en las que la revisión periódica resulta accesible.
Purga semiautomática
La purga semiautomática facilita la evacuación del condensado durante determinadas condiciones de funcionamiento y reduce la intervención manual.
Purga automática
La purga automática elimina automáticamente la condensación del aire comprimido en los filtros. Esto ayuda a mantener el filtro funcionando correctamente y a evitar problemas como la acumulación de agua.
Ventajas de integrar filtro y regulador
La integración de 2 objetos en uno ahorra espacio y requiere menos conexionado. Esta configuración simplifica la instalación y permite disponer de filtración y regulación en un único punto del circuito.
La combinación de filtro y regulador es adecuada para herramientas neumáticas, automatización industrial, procesos de fabricación, industria alimentaria y farmacéutica.
Las unidades modulares de tratamiento de aire se pueden combinar con otros productos de tamaño similar, como filtros, reguladores, lubricadores, válvulas de arranque progresivo, válvulas de cierre neumáticas, manómetros y purgas automáticas.
Montaje y configuración
El filtro regulador puede instalarse fácilmente en las correspondientes unidades de mantenimiento. También existe la posibilidad de fijación a la pared utilizando los orificios previstos, las bridas correspondientes o un soporte.
El equipo debe colocarse en el sentido correcto del flujo de aire y con espacio suficiente para observar el recipiente del condensador, accionar la purga y leer el manómetro cuando esté incorporado.
El pomo de regulación permite seleccionar la presión de salida y su dispositivo de bloqueo ayuda a evitar modificaciones involuntarias durante el funcionamiento.
Existen muchas opciones que incluyen medidores, purga automática, vaso y cubiertas de metal, presiones de ajuste diferencial, etc.
Variantes según el cuerpo y el entorno
Cuerpo de polímero
Los filtros reguladores con cuerpo de polímero son extremadamente ligeros y muy compactos pero, sin embargo, ofrecen un gran caudal.
Los cuerpos de poliamida reforzada con rosca y los depósitos de los filtros de policarbonato permiten configurar equipos combinables con purga de condensado manual o semiautomática.
Los equipos destacan por su peso muy reducido.
Cuerpo metálico
Las cubiertas de metal y los vasos metálicos pueden seleccionarse cuando las condiciones de trabajo requieren una protección adicional frente a impactos o esfuerzos mecánicos.
También existen equipos individuales de acero inoxidable para entornos explosivos.
Gracias a su robusto cuerpo, las unidades de filtro y regulador de acero inoxidable se adaptan perfectamente a los requisitos especiales de la automatización de procesos, incluso para su uso en exteriores y a bajas temperaturas de hasta -60 °C.
Las unidades especialmente resistentes a la radiación UV son adecuadas para entornos corrosivos.
Los modelos construidos en acero inoxidable 316 son resistentes a la corrosión y pueden soportar un amplio rango de temperaturas que abarca desde -40ºC hasta 80ºC.
Series y configuraciones disponibles
Serie MS-B
Los filtros reguladores de la serie MS-B con cuerpo de polímero son extremadamente ligeros y muy compactos pero, sin embargo, ofrecen un gran caudal.
Tiene a su disposición componentes básicos profesionales de bajo coste, con las funciones más importantes. La variante de polímero es compatible con la serie MS: la combinación ideal de funciones básicas económicas y de funciones de gama alta funcionalmente necesarias.
Serie MS
La serie MS ofrece la mayor variedad de filtros reguladores, ideales para cualquier aplicación.
El regulador de presión se caracteriza por unas buenas características de regulación con una histéresis pequeña. La serie MS integra por defecto una función de caudal de retorno y de descarga de aire secundaria.
Cuatro tamaños diferentes ofrecen una amplia gama de caudales. Los filtros reguladores MS-LFR pueden configurarse opcionalmente para ser empleados en las áreas potencialmente explosivas de las zonas 1, 2, 21 y 22, y cuenta también con la certificación UL.
Serie D
La serie D con cuerpo de plástico ofrece un programa básico en un solo tamaño. Los cuerpos son de poliamida reforzada con rosca, los depósitos de los filtros de policarbonato, combinables con purga de condensado manual o semiautomática.
Serie AW
Esta combinación filtro/ regulador reduce el espacio y el conexionado mediante la integración de 2 objetos en uno. Las características estándar incluyen un regulador de alivio, que se puede bloquear rápidamente pulsando el botón de ajuste.
Esta serie está disponible con cuerpos de 4 tamaños distintos con conexionado de M5 a 3/4 tanto en pulgadas (NPT) como en metros Rc (PT).
El filtro integrado y las unidades del regulador ahorran espacio y requieren menos conexionado.
Serie AW-B
La serie AW-B forma parte de la familia de unidades modulares de tratamiento de aire se pueden combinar con otros productos de tamaño similar.
Esta serie está disponible con cuerpos de 3 tamaños distintos con conexionado de 1/8 a 3/4 tanto en pulgadas (NPT) como en metros Rc (PT).
Con la función de flujo inverso se incorpora un mecanismo para expulsar la presión de aire en el lado de salida de forma fiable y rápida.
Serie AWM-D
Con la combinación de un separador de neblina y un regulador en una unidad se simplifica el conexionado y la instalación.
La combinación controla la filtración a 0.3µm para aplicaciones que requieren un aire más limpio que la filtración regular, como la purga de aire.
Serie AWD-D
Para aplicaciones que requieren filtro micrónico hasta 0.01µm con regulación de presión ajustable, esta combinación ofrece estas características incorporadas en una sola unidad.
Esta combinación de productos ahorra espacio y material de montaje. Disponible con conexiones de 1/8 a 1/2, en pulgadas (NPT) y sistema métrico Rc (PT) como estándar.
Serie AW-X2622
Hemos diseñado una versión especial en acero inoxidable de nuestra popular serie AW de filtros reguladores.
Los modelos AW30-X2622 y AW40-X2622 son resistentes a la corrosión, ya que todas las piezas externas han sido construidas en acero inoxidable 316.
Con las mismas características de ahorro de espacio que nuestra serie estándar gracias a la integración del filtro y el regulador en una sola unidad, estos diseños presentan un rango de tamaños de conexión de ¼" a ¾" y se pueden usar en cualquier equipo de tratamiento de aire, en todas las industrias que requieran resistencia a la corrosión.
Serie IW
El filtro regulador de aluminio ofrece un grado de filtración nominal de 5 µm y un tamaño de conexión de 1/4.
Parámetros que deben comprobarse
- Tipo de fluido: aire comprimido.
- Presión máxima de entrada y presión máxima de funcionamiento.
- Rango de presión de salida ajustable.
- Caudal requerido por la herramienta o la instalación.
- Grado de filtración necesario.
- Tipo de purga del condensado.
- Material del cuerpo y del recipiente.
- Tamaño y tipo de conexión.
- Temperatura de funcionamiento.
- Necesidad de manómetro, soporte, vaso metálico o cubierta protectora.
La presión de regulación debe elegirse de acuerdo con la aplicación y sin superar los límites indicados para el equipo. El caudal máximo debe ser suficiente para evitar una caída excesiva de presión durante el consumo.
La elección del grado de filtración depende de la calidad de aire requerida. Los grados de 5 y 20 micrones son configuraciones estándar, mientras que la filtración de 0.3µm o 0.01µm está destinada a aplicaciones que necesitan una separación más fina.
Mantenimiento y seguridad de uso
El recipiente del condensador debe revisarse periódicamente para comprobar la acumulación de agua y partículas. La purga debe accionarse o verificarse según el tipo instalado.
El cartucho filtrante es un componente reemplazable dentro de un sistema de filtración diseñado para eliminar partículas extremadamente finas de un fluido (líquido o gas) que tengan un tamaño igual o.
Un cartucho filtrante 5 micras es un componente reemplazable dentro de un sistema de filtración diseñado para eliminar partículas sólidas y sedimentos de un fluido (ya sea líquido o gas) que tengan un tamaño igual o.
Antes de intervenir en el equipo, debe descargarse la presión del circuito y comprobarse que no exista presión residual en el lado de salida.
Los recipientes de policarbonato deben protegerse frente a condiciones incompatibles con el material y sustituirse cuando presenten daños, deformaciones o pérdida de transparencia que impida la inspección.
Aplicaciones
Las aplicaciones incluyen herramientas neumáticas, automatización industrial, procesos de fabricación, industria alimentaria y farmacéutica.
El regulador de aire con filtro resulta especialmente útil en circuitos que necesitan una presión estable y aire libre de contaminantes para proteger componentes sensibles y conservar el rendimiento del sistema.
En instrumentos y sistemas de control, un filtro regulador de alta eficiencia permite disponer de aire comprimido de alta calidad y eliminar los problemas debidos a una mala calidad del aire.

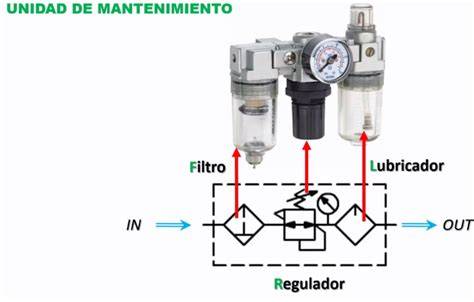

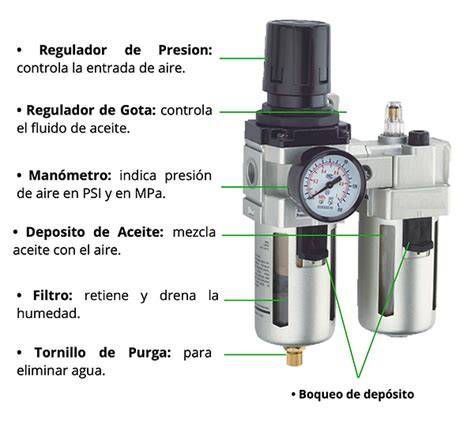

¿Cómo funciona un FRL o Unidad de Servicio y Mantenimiento NEUMÁTICO?
Comparación de configuraciones
| Configuración | Características principales |
|---|---|
| Filtro regulador básico | Filtración y regulación en una unidad compacta. |
| Filtro regulador con manómetro | Permite leer directamente la presión regulada. |
| Filtro regulador con purga semiautomática | Facilita la evacuación del condensado. |
| Filtro regulador con purga automática | Elimina automáticamente la condensación del aire comprimido. |
| Filtro regulador micrónico | Filtración nominal de 0.3µm o hasta 0.01µm según la configuración. |
| Filtro regulador de acero inoxidable | Resistencia a la corrosión, radiación UV, exteriores y condiciones exigentes. |
La selección final debe considerar conjuntamente la presión, el caudal, el nivel de filtración, la temperatura, el tipo de purga, el material y las conexiones.
