En una depuradora de superficie, la válvula antirretorno de clapeta se coloca normalmente en la tubería de aspiración, lo más cerca posible de la entrada de la bomba, para impedir que el agua retroceda hacia la piscina y que la instalación pierda el cebado cuando la bomba se detiene.
Si el problema se produce porque la maquinaria está por encima del nivel del agua, la ubicación prioritaria es la aspiración de la bomba, especialmente en las líneas procedentes del sumidero y del skimmer. Antes de instalarla, hay que comprobar que no exista una entrada de aire en roscas, empalmes, curvas, tapas o conexiones, porque una pequeña fuga puede ser suficiente para descebar toda la instalación.
Qué función cumple una válvula de clapeta
Las válvulas de retención, conocidas también como válvulas unidireccionales, válvulas check o válvulas uniflujo, cierran completamente el paso de un fluido en circulación al mismo tiempo que permiten el fluido libre en el lado contrario.
Su principal misión es cerrar el paso de un fluido (líquido o gas) que está circulando en una dirección determinada por un circuito. Es decir, controlar que no pase por un punto por el que no se desea que circule dicho fluido y que mantenga la circulación del fluido por la parte del circuito que interese.
El funcionamiento de la válvula de retención es totalmente automática, mediante la acción de un muelle interior o por gravedad, cierre el paso tan pronto como la presión del fluido desaparece. A su vez, una válvula antirretorno permite sin mayores problemas la circulación en el sentido contrario al que bloquea el paso.
Su principal uso se da en tuberías que están unidas a sistemas de bombeo para impedir que la bomba trabaje en vacio. Además de evitar el descebado de bombas, puede ser una solución a golpes de ariete si se instala en el punto adecuado del tramo de tuberías.

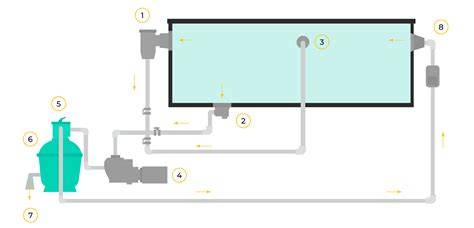

Ubicación recomendada en una depuradora de superficie
En general, el punto adecuado para colocar una válvula antirretorno en un sistema es cerca del final del tubo de aspiración, dentro del depósito y en el punto opuesto al que se encuentra la bomba. Se instalarán siempre aguas abajo de una llave de paso o en la salida de las bombas.
En una depuradora de superficie, la aplicación más habitual consiste en instalarla en la tubería de aspiración, justo antes de la bomba o lo más cerca posible de su entrada. De esta forma, la instalación se queda llena de agua o del líquido en cuestión, y no pierde presión.
En instalaciones con varias bombas, es preferible montar las válvulas justo a la entrada de cada bomba. No montes las válvulas al lado de la "T" ya que las turbulencias que se producen en la "T" impedirán un cierre "limpio" de las válvulas anti-retorno.
| Zona de instalación | Función principal |
|---|---|
| Tubería de aspiración, cerca de la bomba | Evitar que la bomba y la tubería pierdan el cebado. |
| Entrada de cada bomba | Impedir que una bomba aspire o descargue a través de otra línea. |
| Salida de la bomba | Evitar el retorno del agua y determinados golpes de ariete. |
| Cerca del final del tubo de aspiración | Mantener llena la línea cuando la bomba se detiene. |
Por qué se coloca cerca de la bomba
Cuando la maquinaria está más alta que la piscina, al detenerse la bomba el agua puede retroceder por efecto de la gravedad hacia los impulsores, el skimmer o el sumidero. La tubería y el prefiltro de la bomba pueden quedar parcialmente vacíos, por lo que la bomba necesita volver a cebarse en cada arranque.
Además, una válvula antirretorno colocada en la línea de descarga de la bomba evita que las bombas se queden sin alimentación de líquido y, por tanto, que se sequen. También impiden que el líquido vuelva a la red y que se produzca un efecto de termosifón cuando los fluidos que están en la tubería se calientan.
La ubicación cercana a la bomba permite proteger directamente el equipo y conservar lleno el tramo que resulta esencial para el cebado. Por eso se recomienda colocarla justo a la entrada de la bomba cuando el objetivo principal es evitar que se descebe.
¿Una válvula en la salida o varias en los impulsores?
Cuando el objetivo es impedir que el agua salga de la instalación hacia los impulsores al parar la bomba, una válvula instalada en la línea común puede hacer la función de la llave actual. Sin embargo, cuando el problema principal es que la bomba pierde el cebado, la recomendación es poner la válvula antirretorno a la entrada de la bomba, no a la salida.
No hace falta que las coloques en todas las tuberías, yo te aconsejo solo en el sumidero y skimmer. La colocación de una única válvula en la línea común suele simplificar la instalación y evita multiplicar elementos que pueden ensuciarse o necesitar revisión.
En una instalación con tres impulsores, poner una válvula en cada impulsor no suele ser la primera solución para conservar cebada la bomba, porque el punto determinante es la línea que llega a la bomba. Las válvulas instaladas individualmente en los retornos no sustituyen necesariamente a una válvula colocada en la aspiración.
Si existen varias líneas de aspiración independientes, cada una puede requerir una solución específica para evitar que el agua retroceda por esa línea. En sistemas con una derivación mediante una T hacia dos bombas, es preferible instalar una válvula de clapeta cerca de la entrada de cada bomba y no junto a la derivación.
La causa más frecuente: entrada de aire
Si la instalación está bien hecha no debe vaciarse el tubo, ya que es un circuito cerrado y no deja pasar el aire por las entradas y salidas. Te recomiendo que rectifiques todas las roscas, muchas veces te vuelves un poco loco, pero te aseguro que es poque le entra un poco de aire y lo más seguro es que sea por una rosca de las válvulas, ya que no se desceba porque esté elevada.
Coincido con sensei, tienes una toma de aire,en el momento que la localices y repares no tendras mas pegas. La medida de 2.75 de altura sera desde el fondo de la piscina, la altura que mas importa es desde el nivel superior del agua de la piscina ,a la boca de aspiracion de la bomba.
Una pequeña entrada de aire puede estar situada en una unión roscada, una tapa, una junta, un empalme o una curva. Aunque la fuga de agua sea mínima y aparezca solo de vez en cuando, puede bastar para que la tubería pierda la estanqueidad y la bomba tenga dificultades para aspirar.
El problema de que la instalación se descebara era como vosotros decíais, una pequeña perdida de agua en la parte baja de las tuberías de la instalación, en uno de los empalmes roscado de difícil ver, que caía una simple gotita de agua! Es increible que solo eran una gotitas de vez de en cuando, suficiente para impedir la buena aspiración de la bomba.
Orden correcto para diagnosticar el descebado
- Comprobar si hay entradas de aire en todas las conexiones de aspiración.
- Revisar las roscas de las válvulas, las tapas y los empalmes.
- Verificar que el prefiltro de la bomba cierre correctamente.
- Comprobar que las juntas estén en buen estado.
- Revisar si la instalación pierde agua cuando la bomba está parada.
- Instalar una válvula de clapeta si, después de revisar las conexiones, la tubería sigue vaciándose.
Te recomiendo que rectifiques todas las conexiones y sigue avciándose, es porque tienes una pequeña entradada de aire por algún sitio. Ya si lo tienes todo revisado lo único que te queda es poner una válvula antirretorno.
Comentar que normalmente una bomba es autoaspirante, las bombas centrífuga estan especialmente diseñada para bombear líquidos que contengan aire o gas sin perder la capacidad de bombeo, pero no es bueno forzarlo.
Por qué debe ser de tipo clapeta
Válvula de clapeta oscilante: esta clapeta realiza la función de obturador. Su misión es cerrar el paso cuando el líquido de un circuito funciona en una dirección que no se desea o necesita. Lo hace gracias a la fuerza de la gravedad, así que es muy importante colocarlas en la posición correcta.
En caso de poner una valvula anti retorno , ponle una de clapeta , estas no llevan muelle y no se suelen ensuciar. Te funcionan bien, no hace falta que las coloques en todas las tuberías.
Utiliza válvulas anti-retorno de tipo "clapeta" nunca "de bola". La clapeta tiene un mecanismo sencillo y ofrece poca resistencia al paso del agua cuando la bomba está funcionando.
La posición de montaje es fundamental porque la clapeta oscilante funciona por gravedad. De otra manera, la instalación no funcionará adecuadamente y aparecerán las averías.
Diferencias frente a otros tipos de válvula
Válvula de muelle
Válvula de muelle: este tipo de válvula no precisa estar en una posición en concreto. Esto se debe a que, a diferencia de las válvulas de clapeta oscilante, no funcionan por la acción de la gravedad.
Puede tener dos modos de funcionamiento; el primero, un muelle fabricado con un cierto nivel de rigidez se encarga de sostener un obturador que está colocado encima del anillo de cierre. Entonces, cuando llega el líquido a la zona, generalmente el agua, su presión se encarga de vencer la resistencia del muelle.
Entonces el fluido puede pasar en esa dirección. Pero si el fluido intenta retroceder y circular en sentido contrario, no puede debido a la acción del muelle.
Válvula de pistón
Válvula de pistón: el mecanismo principal de esta válvula es un émbolo que termina en un obturador. A su vez, este está ubicado sobre el anillo de cierre.
El émbolo se encuentra en el interior de un pistón de forma cilíndrica. Así, cuando el líquido fluye en la dirección deseada el émbolo se levanta.
Hay que tener cuidado al montarla, puesto que al igual que las válvulas de clapeta funciona por la acción de la gravedad.
Válvula de retención de bola
Válvula de retención de bola: se trata de una válvula fabricada específicamente para su instalación en la bombas utilizadas para extraer agua de un pozo. También en otros sistemas similares de conducción de fluidos.
Su funcionamiento es bastante sencillo. Se coloca una bola sobre el anillo que cierra el paso al fluido, y cuando la bomba quiere sacar agua del pozo, esta bola se levanta y se queda situada a un lado.
Este tipo de válvulas de retención no deben de emplearse con aguas residuales, pueden obstruir el mecanismo de retención.
Orientación y montaje
La flecha marcada en el cuerpo de la válvula debe coincidir con el sentido normal de circulación del agua hacia la bomba o hacia la instalación. En una válvula de clapeta oscilante, el eje y la tapa deben quedar en la posición prevista por el fabricante para que la gravedad pueda cerrar el obturador.
No se debe montar una válvula de clapeta en una orientación que impida que la clapeta caiga sobre el asiento cuando desaparece el flujo. La instalación debe permitir también el acceso para inspección, limpieza o sustitución.
Si la válvula se coloca en una derivación con una T, debe quedar separada de la zona turbulenta y situada cerca de la entrada de la bomba. Las turbulencias pueden impedir que la clapeta cierre de forma limpia.
Qué ocurre si la válvula se rompe
Efectivamente el mecanismo de una valvula de clapeta es tan simple,que es imposible que se rompa. Y en caso de romperse lo que dejaria de funcionar seria la funcion anti-retorno, pero nada mas.
Aunque una válvula antirretorno tiene una vida útil bastante larga, y de que aguanta muchos ciclos sin problemas, puede sufrir fallos por diversos motivos. Cuando esto sucede, los problemas de retorno de fluidos pueden ocasionar situaciones muy desagradables.
Una avería puede estar provocada por suciedad en el asiento, desgaste de la junta, deformación de la clapeta, daños en el eje o una instalación incorrecta. En muchos casos, el fallo hace que la válvula quede abierta y deje de cumplir su función de retención.
Si la válvula falla, hay que comprobar también que no exista alguna fuga en alguno de sus puntos, provocando un desequilibrio. Cuando el sistema no funciona adecuadamente, además de comprobar que la válvula antirretorno no se ha roto, también hay que verificar que no exista alguna fuga.
Mantenimiento de la válvula de clapeta
Generalmente, este tipo de válvulas no necesitan un gran mantenimiento. No hay que preocuparse porque una válvula antirretorno pueda verse afectada por la acción del agua u otros fluidos. Son bastante resistentes.
Además, también lo son al desgaste provocado por el funcionamiento de los circuitos y al paso del tiempo. Una válvula antirretorno cuenta con una gran resistencia, entre otras cosas, por la forma de la junta y los acabados.
Con el tiempo y la suciedad haga que no cierre totalmente, pero esto es fácilmente solucionable, limpiándola o sustituyéndola si fuese necesario para que haga otra vez su función.
- Apagar la bomba antes de intervenir en la instalación.
- Cerrar las llaves de paso correspondientes.
- Revisar la clapeta y el asiento de cierre.
- Eliminar residuos o suciedad adherida.
- Comprobar el estado de la junta.
- Verificar que la clapeta se mueve libremente.
- Volver a comprobar el cebado y la estanqueidad después del montaje.
Relación con la válvula selectora de la depuradora
Una válvula selectora como componente esencial en el sistema de filtración de una piscina, permite dirigir y controlar el flujo del agua a través de diferentes rutas y funciones. También se le conoce como válvula multivías o válvula de seis vías, debido a sus distintas posiciones que permiten realizar diversas operaciones.
Estas válvulas son comúnmente utilizadas en depuradoras de arena en piscinas, aunque también pueden encontrarse en depuradoras de filtro de cartucho.
La válvula de clapeta y la válvula selectora cumplen funciones diferentes. La válvula de clapeta permite el paso del agua en un solo sentido y evita el retorno, mientras que la válvula selectora dirige manualmente el agua hacia filtración, lavado, enjuague, recirculación, vaciado o cerrado.
Las seis posiciones de la válvula selectora
Para conseguir un mantenimiento efectivo del agua, una válvula selectora dispone de 6 posiciones clave:
- Filtración: La posición de “Filtración” es la más habitual. El agua fluye a través del medio filtrante, como arena, para eliminar partículas y contaminantes, manteniendo el agua limpia y clara.
- Lavado: La posición de “Lavado” se utiliza para limpiar el medio filtrante saturado, como arena. El agua fluye en sentido contrario a través del filtro, eliminando así la suciedad acumulada y enviándola al desagüe.
- Enjuague: Esta función se usa después de cada lavado del medio filtrante, como arena. La posición de “Enjuague” aclara el sistema y limpia la válvula.
- Recirculación: La posición de “Recirculación” hace que el agua circule directamente de nuevo a la piscina sin pasar por el sistema de filtración.
- Vaciado: La posición de “Vaciado” se utiliza para dirigir el agua directamente hacia el desagüe en lugar de pasar por el sistema de filtración.
- Cerrado: La posición de “Cerrado” cierra todas las vías de la válvula y con esto completamente el flujo de agua.
Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada. Cambiar la posición con la bomba en marcha puede dañar tanto la válvula como el motor de la depuradora.
La posición de “Cerrado” nunca debe utilizarse con la bomba en marcha, ya que puede dañar seriamente el sistema. Se usa para limpiar el prefiltro de la bomba y también cuando necesitas revisar o reparar el filtro.
Secuencia de comprobación y funcionamiento
Las tuberías de succión son responsables de la entrada de agua, por lo que se encuentran en la bomba. Mientras tanto, las tuberías de retorno suministran agua desde la bomba.
Gire las válvulas del lado de entrada de agua de manera que solo una línea pueda aspirar agua. Vaya a la piscina y revise varios puertos de succión, como desagües principales, líneas de aspiración y skimmers.
Etiquete la línea de succión aislada que pudo identificar. Repita este procedimiento hasta que pueda identificar todas las líneas en la sección de succión del sistema de plomería de su piscina.
La posición de “Filtración” es la más habitual. Esta posición es utilizada también cuando pones un limpiafondos manual o hidráulico.
El lavado sirve para limpiar el propio filtro de arena. Recomendado cuando notas pérdida de caudal o presión elevada en el manómetro.
Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse. Si no lo hacemos, parte de la arena podría acabar dentro de la piscina.
Errores que conviene evitar
- No cambiar la posición de la válvula selectora con la bomba en marcha.
- No instalar una válvula de clapeta sin respetar su sentido de circulación.
- No colocarla junto a una T si las turbulencias impiden un cierre correcto.
- No instalarla en todos los impulsores sin comprobar antes cuál es el problema real.
- No sustituir la búsqueda de una entrada de aire por la instalación inmediata de una válvula.
- No abusar de la función de vaciado: úsala solo cuando sea necesario.
- Evitar giros bruscos de la maneta de la válvula.
Revisar la presión del manómetro para saber cuándo realizar el lavado. Normalmente entre 2 y 3 minutos, hasta que el agua en el visor salga completamente limpia.
Depende del uso de la piscina, pero suele hacerse cada 7-10 días en temporada alta o cuando la presión suba demasiado. ¿Puedo cambiar la válvula de posición con la bomba en marcha? - No. Siempre debes apagar la bomba antes de girar la maneta para evitar daños.
