Una válvula filtro roscado para agua retiene residuos y partículas sólidas presentes en la tubería antes de que lleguen a bombas, medidores, válvulas u otros equipos mecánicos. El modelo tipo Y combina un cuerpo compacto de latón con un tamiz extraíble de acero inoxidable y una conexión de purga para retirar fácilmente el material acumulado.
Este tipo de filtro está diseñado para líneas de agua con conexiones roscadas hembra BSP, una presión máxima de trabajo de 16 bar (PN 16) y un rango de temperatura de -20ºC a 100ºC. Su diseño sencillo y robusto facilita el mantenimiento, ya que las partes internas son rápida y fácilmente accesibles.

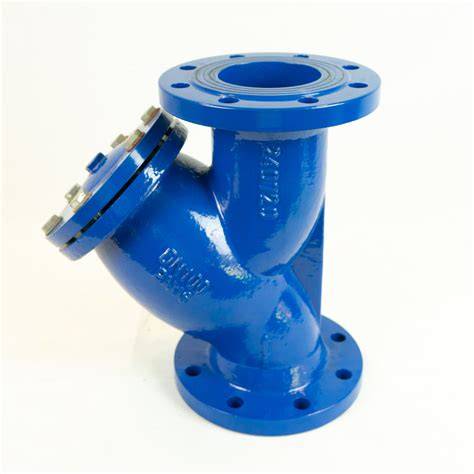

Qué es una válvula filtro roscado para agua
Las válvulas de filtro para plantas potabilizadoras desempeñan un papel fundamental en los sistemas de abastecimiento de agua, ya que filtran los residuos, sólidos y contaminantes que podrían dañar las tuberías, los equipos y las válvulas si no se controlan. Constan de un diseño en forma de Y con una cesta o elemento filtrante extraíble que retiene las partículas sólidas a la vez que permite el paso del líquido.
Los filtros tipo “Y” no solamente previenen el pasaje de material extraño, sino que constituyen un depósito donde éste es acumulado y luego fácilmente removido a través de su conexión de purga, la cual esta provista de un tapón roscado ó - a pedido se entregará-con una válvula para tal fin.
Para eliminar materiales extraños de las líneas de tubería. Provee una protección económica a costosas bombas, medidores, válvulas u otros equipos mecánicos.
Cómo funciona el filtro tipo Y
El agua entra por uno de los extremos roscados y atraviesa el tamiz instalado en el interior del cuerpo. Las partículas sólidas quedan retenidas en la zona inclinada del cuerpo en forma de Y, mientras que el agua filtrada continúa por la salida de la tubería.
Filtros Tipo Y laton roscado e roscado poseen un simple diseño y robusta construcción. Su gran área de filtrado implica que el mismo sea excepcionalmente eficiente. Sus partes internas son rápida y fácilmente accesibles.
El material acumulado puede retirarse mediante la conexión de purga inferior o lateral. Esta conexión puede incorporar un tapón roscado o, según la configuración solicitada, una válvula destinada a facilitar la descarga de los residuos.
Características técnicas principales
| Característica | Especificación |
|---|---|
| Construcción del cuerpo | Latón según UNE-EN 12165 |
| Conexiones | Extremos roscados gas (BSP) hembra según ISO 228/1 |
| Presión máxima de trabajo | 16 bar (PN 16) |
| Temperatura de trabajo | Desde -20ºC a 100ºC |
| Tamiz | Acero inoxidable AISI 304 |
| Junta de la tapa | NBR |
Cuerpo de latón
La construcción en latón según UNE-EN 12165 proporciona una base resistente para instalaciones hidráulicas con conexiones roscadas. El cuerpo integra la entrada, la salida, la cámara de filtración y la zona de acumulación de partículas.
Rosca BSP hembra
Los extremos roscados gas (BSP) hembra según ISO 228/1 permiten conectar el filtro a tramos de tubería y accesorios compatibles con este sistema de roscado. Antes del montaje es necesario comprobar que el diámetro nominal y el tipo de rosca coincidan con los de la instalación.
Tamiz de acero inoxidable AISI 304
El tamiz en acero inoxidable AISI 304 es el elemento que intercepta los sólidos presentes en el agua. Su disposición proporciona una superficie de filtrado amplia, lo que contribuye a una filtración eficiente y permite mantener el paso del fluido mientras el tamiz no esté obstruido.
Junta de tapa en NBR
La junta de tapa en NBR asegura el cierre entre la tapa y el cuerpo del filtro. Su estado debe revisarse cada vez que se abra el conjunto para limpiar el tamiz o retirar residuos.
Presión y temperatura de servicio
La presión máxima de trabajo es de 16 bar (PN 16). Este valor debe respetarse junto con las condiciones reales de la instalación, especialmente durante arranques, paradas y posibles golpes de presión.
La temperatura de trabajo se sitúa desde -20ºC a 100ºC. La aplicación debe mantenerse dentro de este intervalo para proteger la integridad del cuerpo, el tamiz y la junta de cierre.
Aplicaciones
Uso: Vapor, agua, petróleo o gas.
En instalaciones de agua, la válvula filtro roscado se coloca para proteger los componentes situados aguas abajo. Puede emplearse en redes de abastecimiento, circuitos hidráulicos, instalaciones de riego y líneas que alimentan bombas, medidores o válvulas.
Las aplicaciones en petróleo y gas tienen requisitos específicos de compatibilidad, presión, temperatura y materiales. Los filtros de gas y petróleo tienen una amplia gama de aplicaciones, siendo las más comunes aguas arriba y aguas abajo.
- Protección de bombas frente a partículas sólidas.
- Protección de medidores y equipos de control.
- Protección de válvulas y otros equipos mecánicos.
- Retención de residuos en líneas de tubería.
- Filtración previa en circuitos de agua.
Ventajas del diseño tipo Y
El filtro tipo Y es el tipo más común de válvula de filtro. Tienen un cuerpo en forma de Y con dos entradas y una salida. El elemento filtrante está ubicado entre las entradas y salidas. Los filtros en Y son simples y económicos.
- Diseño sencillo: incorpora pocas piezas y facilita la inspección.
- Construcción robusta: el cuerpo de latón está preparado para trabajar hasta 16 bar.
- Gran área de filtrado: favorece una retención eficiente de partículas.
- Mantenimiento accesible: las partes internas son rápida y fácilmente accesibles.
- Depósito de residuos: la zona inclinada del cuerpo concentra el material extraño.
- Purga: permite retirar los residuos sin sustituir todo el filtro.
Filtros de agua para calderas, calentadores y depósitos de agua
Tipos de válvulas y filtros relacionados
Las válvulas de filtro se pueden dividir en 5 tipos.
Filtro tipo Y
El filtro tipo Y utiliza un cuerpo inclinado y un elemento filtrante extraíble. Es una solución compacta para instalaciones donde se busca proteger la tubería y los equipos con una operación sencilla.
Filtro de cesta
Los filtros de cesta contienen una cesta de filtro extraíble que recoge los residuos. La cesta se puede quitar fácilmente para limpiarla o reemplazarla. Los coladores de cesta son fiables y rentables.
Filtro dúplex
Los filtros dúplex, que son otro tipo de filtro de canasta o colador, generalmente están compuestos de hierro, acero o acero inoxidable y están diseñados para uso permanente.
Filtro automático
Las cestas autolimpiantes son una característica de los filtros automáticos, que están diseñados para uso permanente. Son filtros autolimpiantes que lavan continuamente los sólidos de la canasta del filtro.
Los filtros automáticos requieren aire comprimido para el retrolavado, pero reducen los requisitos de mantenimiento.
Filtro de malla
Los filtros de malla, en lugar de una cesta de filtro, utilizan una malla de metal tejida o perforada como elemento filtrante. Las mallas pueden soportar mayores caudales pero son más difíciles de limpiar.
Comparación con otros filtros industriales
Los filtros industriales pueden fabricarse con distintos materiales y configuraciones de conexión. Existen filtros y bridas para válvulas industriales de construcción inox y ANSI, con conexión rosca o bridas.
| Configuración | Construcción | Conexión | Presión de trabajo |
|---|---|---|---|
| Filtro “Y” bridas ANSI B16.42 S-150 | Fundición Nodular ASTM A536 | Bridas ANSI B16.42 S-150 | 17 bar |
| Filtro “Y” extremos bridados | Fundición GGG-40 | Bridas DIN PN 16 | 16 bar |
| Filtro-Y PN 40 | Inox CF8M (316) microfusión | Rosca ISO 7-1 (EN 10226-1) | 40 bar |
| Filtro-Y PN 40 con rosca NPT | Inox CF8M (316) microfusión | Rosca NPT | 40 BAR |
| Filtro en línea, rosca gas | AISI 304 | Rosca gas | 16 bar |
| Filtro-Y con bridas DIN PN 16 | Acero inox CF8M (316) | Bridas DIN PN 16 | 16 bar |
Estas configuraciones no son equivalentes entre sí: los modelos roscados de latón están orientados a instalaciones con conexiones BSP, mientras que los modelos embridados o fabricados en acero inoxidable responden a otros requisitos de montaje, presión, temperatura o compatibilidad del fluido.
Instalación en una línea de agua
La válvula filtro debe instalarse respetando el sentido de circulación indicado por el cuerpo. La parte inclinada que contiene el tamiz debe quedar orientada hacia abajo para que los residuos se acumulen en la cámara de filtración y puedan retirarse mediante la conexión de purga.
- Comprobar el diámetro de la tubería y la compatibilidad de las roscas.
- Verificar que la presión y la temperatura de servicio estén dentro de los límites especificados.
- Limpiar los extremos de la tubería antes de realizar la conexión.
- Instalar el filtro siguiendo el sentido de circulación del agua.
- Colocar el cuerpo de forma que la cámara del tamiz quede en la posición adecuada para acumular residuos.
- Comprobar la estanqueidad de la tapa, las conexiones y la purga.
- Abrir la instalación progresivamente y revisar que no existan fugas.
La elección del material de sellado debe ser compatible con la rosca y con el fluido transportado. No debe aplicarse material de sellado en una cantidad que pueda desprenderse y entrar en la línea de agua o bloquear el tamiz.
Limpieza y mantenimiento
El mantenimiento consiste principalmente en revisar y limpiar el tamiz, controlar la junta de la tapa y retirar los residuos acumulados en la cámara del filtro. La frecuencia depende de la cantidad de sólidos presentes en el agua y del funcionamiento de la instalación.
- Aislar el tramo de tubería y eliminar la presión antes de abrir el filtro.
- Retirar la tapa con cuidado.
- Extraer el tamiz de acero inoxidable AISI 304.
- Limpiar el tamiz sin deformar la malla ni dañar sus superficies.
- Revisar la junta de tapa en NBR.
- Retirar los residuos acumulados en la cámara y en la conexión de purga.
- Volver a colocar el tamiz y cerrar la tapa de manera uniforme.
- Presurizar la línea gradualmente y comprobar la ausencia de fugas.
Si el tamiz se obstruye, aumenta la pérdida de carga y disminuye el caudal disponible en la salida. La limpieza debe realizarse antes de que la acumulación de partículas afecte al funcionamiento de bombas, medidores, válvulas u otros equipos mecánicos.
Cómo elegir una válvula filtro roscado para agua
La selección debe comenzar por la compatibilidad de la conexión. Los extremos roscados gas (BSP) hembra según ISO 228/1 deben corresponder con las roscas de la tubería y de los accesorios instalados.
- Material: latón según UNE-EN 12165.
- Conexión: rosca gas BSP hembra según ISO 228/1.
- Presión: hasta 16 bar (PN 16).
- Temperatura: desde -20ºC a 100ºC.
- Elemento filtrante: tamiz de acero inoxidable AISI 304.
- Estanqueidad: junta de tapa en NBR.
- Mantenimiento: acceso rápido al tamiz y posibilidad de purga.
- Fluido: agua u otros medios compatibles con los materiales del conjunto.
En instalaciones que necesitan conexiones desmontables de gran diámetro, presiones superiores o mayor resistencia frente a determinados fluidos, pueden considerarse filtros embridados, filtros de acero inoxidable o modelos con rosca distinta. La elección debe basarse en las condiciones reales de funcionamiento y no únicamente en el diámetro de la tubería.
Diferencia entre filtro roscado y filtro bridado
El filtro roscado se conecta directamente mediante roscas BSP y suele utilizarse en líneas compactas o de menor complejidad de montaje. El filtro bridado utiliza bridas y juntas independientes, por lo que resulta apropiado para instalaciones preparadas para este tipo de unión.
| Aspecto | Filtro roscado de latón | Filtro bridado |
|---|---|---|
| Unión | Extremos roscados gas BSP hembra | Bridas DIN o ANSI |
| Material indicado | Latón según UNE-EN 12165 | Fundición, acero o acero inoxidable según configuración |
| Mantenimiento | Acceso a través de la tapa y la purga | Acceso según el diseño del cuerpo y la unión bridada |
| Presión de referencia | 16 bar (PN 16) | Puede ser 16 bar, 17 bar, 19 kg/cm2 o 40 bar según el modelo |
Aspectos que deben comprobarse antes de ponerlo en servicio
- Que la rosca de la tubería sea compatible con la rosca BSP hembra del filtro.
- Que la presión de trabajo no supere 16 bar (PN 16).
- Que la temperatura se mantenga entre -20ºC y 100ºC.
- Que el tamiz esté correctamente colocado.
- Que la junta de tapa en NBR no presente cortes, deformaciones ni desgaste.
- Que la purga esté cerrada y correctamente sellada.
- Que el sentido de circulación coincida con la instalación.
- Que exista espacio suficiente para extraer el tamiz y limpiar la cámara.
Una instalación correctamente dimensionada y mantenida permite que el filtro tipo Y cumpla su función de retener materiales extraños y proteger los componentes de la línea de agua.
