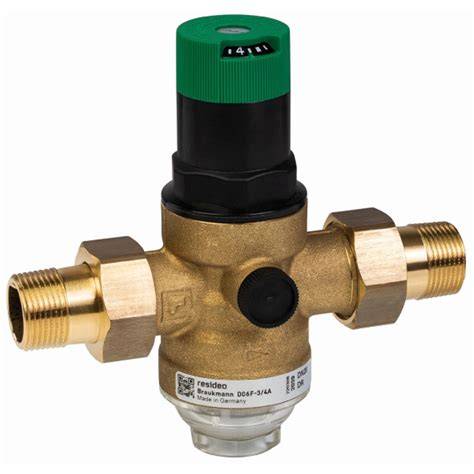

Una válvula reductora de presión con filtro es un dispositivo diseñado para reducir y estabilizar la presión del agua antes de que entre en una instalación hidráulica. Su función principal es proteger tuberías, grifos, calentadores, electrodomésticos y otros componentes frente a una presión excesiva o variable.
Una válvula de este tipo fijará la presión de salida del agua siempre por debajo del valor que establezcamos, evitando así la acumulación o exceso de presión.
Las válvulas reductoras de presión se basan en piezas manufacturadas en latón con un eficiente funcionamiento a pistón, aunque también existen modelos de diafragma y de resorte. La elección del sistema adecuado depende de la instalación, la presión de entrada, el caudal y las condiciones de funcionamiento.
Qué es una válvula reductora de presión con filtro
Las válvulas reguladoras de presión son componentes esenciales en cualquier sistema hidráulico, ya que garantizan que el caudal y la presión del fluido se mantengan dentro de los parámetros adecuados para la seguridad y eficiencia de la instalación.
Las válvulas reductoras de presión son dispositivos que, instalados en la red privada de distribución de agua, reducen y estabilizan la presión de entrada de la red pública, que generalmente es demasiado alta y variable para su correcto uso en instalaciones domésticas.
El filtro integrado retiene partículas, sedimentos y posibles impurezas presentes en el agua, evitando que lleguen al mecanismo interno de regulación. De esta forma, el filtro ayuda a prevenir obstrucciones y contribuye a que la válvula conserve un funcionamiento estable.
Las válvulas reguladoras adaptan la presión y el caudal de una conducción presurizada a la requerida por ésta.
Este tipo de válvulas reductoras de presión se utilizan principalmente para proteger instalaciones hidráulicas y ajustar la presión de suministro.
Para qué sirve
Una vez hayamos fijado la presión acorde a la instalación esta se mantendrá constante independientemente de las variaciones de caudal y de la presión agua.
Además cuando no haya consumo, la válvula se cerrará para mantener el nivel de presión.
A través de la instalación de una válvula reductora de presión podremos ahorrar en caudal (las perdidas por fugas se reducen al mínimo) y en timbraje de la tubería.
En el ámbito doméstico, son habituales en viviendas donde la presión de entrada del agua es muy elevada, evitando fugas o averías en grifos, calentadores y electrodomésticos.
Las válvulas reductoras de presión se utilizan en una gran variedad de instalaciones hidráulicas y de fontanería. Desde redes de distribución de agua potable hasta sistemas de riego agrícola o instalaciones industriales, su misión es garantizar un suministro seguro, constante y eficiente.

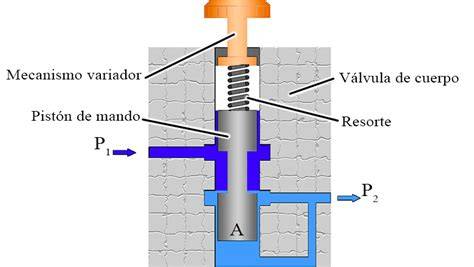

Cómo funciona una válvula reductora de presión con filtro
El funcionamiento de la válvula reguladora consiste en, a través de la propia conducción del fluido, regular la presión que lleva el agua a la entrada en la válvula hidráulica con respecto a la de salida de la válvula reguladora.
Para entender su funcionamiento primero debemos saber de qué se componen.
Las válvulas reguladoras de presión más básicas incluyen en su ensamblaje, un piloto reductor, una válvula de 3 vías, un filtro para evitar posibles obstrucciones y un manómetro donde se refleja la presión de salida del agua.
El piloto hidráulico es el elemento que actuará para ajustar la presión de salida que tendrá el agua.
Por lo tanto, el piloto fija la presión aguas abajo independientemente de la presión de entrada.
El reductor de presión funciona basándose en el equilibrio de dos fuerzas opuestas:
- La fuerza del resorte contra la apertura de la sección de paso.
- La fuerza de la membrana contra el cierre de la sección de paso.
Funcionamiento durante el consumo de agua
Cuando se abre un grifo, la fuerza del resorte se vuelve mayor que la fuerza de la membrana; la persiana se mueve hacia abajo, abriendo el paso al agua.
Cuanto mayor es el consumo de agua, mayor es la disminución de presión bajo la membrana, provocando así un mayor paso de fluido a través de la sección de paso.
Funcionamiento sin consumo
Cuando todos los grifos están cerrados, la presión aguas abajo aumenta y empuja la membrana hacia arriba.
De esta forma, la compuerta cierra el tramo de paso, manteniendo la presión constante en el valor de regulación.
Una mínima diferencia en la fuerza ejercida por la membrana, en relación a la ejercida por el resorte, provoca el cierre del dispositivo.
En caso de que la presión aguas arriba sea menor que la tarada, el piloto dejará la válvula hidráulica abierta y actuará únicamente cuando la presión aguas abajo supere la presión establecida.
Relación entre presión de entrada y presión de salida
Por ejemplo, la válvula reductora de presión puede reducir la presión hasta a un 1/3 de la presión de entrada.
Por lo tanto, para una presión de entrada de 6 bar, la presión de salida sería de 2 bar.
Este ejemplo representa una posibilidad de reducción; la presión final debe ajustarse de acuerdo con las necesidades de la instalación y con el rango de regulación del modelo elegido.
Elementos principales de la válvula
Filtro
El filtro evita posibles obstrucciones y protege los componentes internos de la válvula frente a partículas presentes en el agua.
En algunos modelos, el filtro está fabricado en acero inoxidable.
Piloto hidráulico
El piloto hidráulico es el elemento que actuará para ajustar la presión de salida que tendrá el agua.
Por lo tanto, el piloto fija la presión aguas abajo independientemente de la presión de entrada.
Membrana o pistón
La regulación puede realizarse mediante una membrana, un pistón o un sistema de resorte, según el tipo de válvula.
Consisten en un regulador de presión en latón con funcionamiento a pistón.
Diseñado para mantener constantemente la presión aguas abajo del punto de instalación, este regulador opera mediante la variación de su pérdida de carga, compensando así las fluctuaciones de presión y caudal aguas arriba.
Manómetro y tomas manométricas
El manómetro refleja la presión de salida del agua.
La toma manométrica a ambos lados permite un control efectivo de la presión de salida, brindando a los usuarios la capacidad de monitorear y ajustar con precisión los parámetros del sistema.
Tornillo o anillo de regulación
En los modelos que así lo permitan podremos cambiar el límite de presión asignado con el tornillo de regulación.
No todos los modelos de reductoras disponibles tienen esta opción.
Localice el anillo de ajuste en la parte superior de la válvula.
Con un manómetro, mida la presión del agua en el punto de salida de la válvula.
Principales tipos de válvulas reductoras de presión
Existen varios tipos de válvulas reductoras de presión, cada una diseñada para aplicaciones específicas.
Válvulas de diafragma
Las válvulas de diafragma utilizan una membrana flexible para equilibrar la presión de entrada y la presión de salida.
Este sistema permite controlar el paso del agua y mantener estable la presión aguas abajo cuando cambian el caudal o la presión aguas arriba.
Válvulas de pistón
Las válvulas reductoras de presión se basan en piezas manufacturadas en latón con un eficiente funcionamiento a pistón.
Los modelos de pistón destacan por su construcción robusta y por su capacidad para trabajar en distintas instalaciones de riego, fontanería y distribución de agua.
Válvulas de resorte
En las válvulas de resorte, la fuerza del resorte se equilibra con la fuerza ejercida por la membrana o el elemento de cierre.
Seleccionar adecuadamente si utilizar una válvula reductora de diafragma, pistón o resorte influirá directamente en la durabilidad del producto y la frecuencia del mantenimiento que se debe realizar.
Características técnicas de un modelo con filtro
Un regulador con funcionamiento a pistón puede ofrecer una presión de salida regulable de manera precisa, con rangos que van desde 0.5 hasta 6 bares, permitiendo una adaptabilidad total a las necesidades específicas de cada sistema.
| Característica | Valor o descripción |
|---|---|
| Material del cuerpo | latón EN 12165 CW617N, cromo |
| Material de la cubierta | PA66GF30 |
| Varilla de control | aleación antidescincificación EN 12165 CW602N |
| Cartucho | POM |
| Componentes internos | latón EN 12165 CW617N |
| Membrana | NBR |
| Sellos | NBR |
| Filtro | acero inoxidable |
| Presión máxima aguas arriba | 16 bar |
| Rango de regulación de presión aguas abajo | 1÷6 bar |
| Ajuste de fábrica | 3 bares |
| Temperatura máxima de funcionamiento | 40°C |
| Escala de presión del manómetro | 0÷10 bar |
| Fluidos de uso | agua |
| Conexiones principales | 1/2" y 3/4" |
| Conexiones de manómetro | 1/4” H |
Materiales y resistencia
Con una resistencia excepcional, esta válvula puede soportar una máxima presión de trabajo de 25 bar, garantizando un rendimiento confiable incluso en entornos de alta presión.
Además, su temperatura máxima de trabajo alcanza los 80ºC, lo que lo hace ideal para diversas aplicaciones.
Estos valores corresponden a un modelo con características concretas, mientras que otros reductores destinados a instalaciones domésticas pequeñas pueden presentar una presión máxima aguas arriba de 16 bar y una temperatura máxima de funcionamiento de 40°C.
El asiento en acero inoxidable ofrece una durabilidad excepcional y resistencia a la corrosión, asegurando un rendimiento prolongado incluso en condiciones adversas.
La conexión de rosca hembra ISO 228-1 proporciona una instalación sencilla y segura, compatible con estándares industriales.
Aplicaciones más habituales
Instalaciones domésticas
En el ámbito doméstico, son habituales en viviendas donde la presión de entrada del agua es muy elevada, evitando fugas o averías en grifos, calentadores y electrodomésticos.
La serie 533. fue diseñada para su uso en instalaciones pequeñas, como apartamentos, para proteger el calentador de agua, donde es importante una reducida ocupación del espacio y la ausencia de ruido de funcionamiento.
Agua potable y redes de distribución
Las válvulas reductoras de presión se utilizan en una gran variedad de instalaciones hidráulicas y de fontanería.
Desde redes de distribución de agua potable hasta sistemas de riego agrícola o instalaciones industriales, su misión es garantizar un suministro seguro, constante y eficiente.
Riego
Las válvulas reductoras de presión sirven para reducir o regular de forma controlada el caudal de agua en sistemas de riego.
Las válvulas reguladoras adaptan la presión y el caudal de una conducción presurizada a la requerida por ésta.
Calefacción y ACS
Una válvula reductora de presión puede formar parte de una instalación de calefacción o ACS cuando es necesario adaptar la presión de suministro y proteger los componentes del sistema.
Ventajas de instalar una válvula reductora con filtro
- Reduce la presión de entrada de la red pública.
- Estabiliza la presión de salida.
- Protege tuberías, grifos, calentadores y electrodomésticos.
- Disminuye las pérdidas por fugas.
- Puede reducir el caudal innecesario.
- Ayuda a reducir el timbraje necesario de la tubería.
- El filtro evita posibles obstrucciones.
- El manómetro permite comprobar la presión de salida.
- Algunos modelos permiten modificar la presión mediante un tornillo de regulación.
- Puede mantener la presión cuando no existe consumo.
Este regulador de presión no solo ofrece un control preciso de la presión, sino que también garantiza una adaptabilidad óptima a diversas condiciones de operación.
Desde su diseño robusto hasta sus características avanzadas, este regulador demuestra ser una opción confiable para optimizar el rendimiento de tus sistemas hidráulicos.
Cómo ajustar la presión
Una vez hayamos fijado la presión acorde a la instalación esta se mantendrá constante independientemente de las variaciones de caudal y de la presión agua.
Localice el anillo de ajuste en la parte superior de la válvula.
Con un manómetro, mida la presión del agua en el punto de salida de la válvula.
En los modelos que así lo permitan podremos cambiar el límite de presión asignado con el tornillo de regulación.
No todos los modelos de reductoras disponibles tienen esta opción.
Es importante tener en cuenta que la válvula reductora de presión de agua se debe ajustar solo una vez.
Si se ajusta demasiadas veces, puede dañar la válvula y reducir su vida útil.
Mantenimiento del filtro y de la válvula
Aunque estas válvulas suelen tener una larga vida útil, es recomendable realizar un mantenimiento preventivo.
Esto incluye revisar periódicamente el manómetro, comprobar que no existen obstrucciones en el filtro y asegurarse de que el piloto hidráulico funciona correctamente.
La revisión del filtro es especialmente importante cuando el agua contiene sedimentos o cuando se producen variaciones en el caudal.
Un filtro obstruido puede limitar el paso de agua y afectar a la presión disponible aguas abajo.
El manómetro debe revisarse para comprobar que la presión de salida coincide con el valor establecido.
También es necesario asegurarse de que el piloto hidráulico funciona correctamente.
Limpieza y mantenimiento filtro de presión.
Cómo elegir el modelo adecuado
Existen diferentes posibilidades de configuración en las válvulas hidráulicas para ajustarse a todas las necesidades de presión, caudales, etc.
Para seleccionar una válvula reductora con filtro es necesario valorar la presión de entrada, el rango de regulación, el caudal requerido, la temperatura del agua, el tipo de conexión y el espacio disponible.
- Presión máxima aguas arriba.
- Rango de presión de salida.
- Caudal de la instalación.
- Temperatura máxima de funcionamiento.
- Material del cuerpo y de los componentes internos.
- Tipo de mecanismo: diafragma, pistón o resorte.
- Dimensiones y espacio disponible.
- Tipo de rosca y conexiones.
- Presencia de manómetro o tomas manométricas.
- Acceso al filtro para facilitar el mantenimiento.
Seleccionar adecuadamente si utilizar una válvula reductora de diafragma, pistón o resorte influirá directamente en la durabilidad del producto y la frecuencia del mantenimiento que se debe realizar.
Cuándo consultar a un profesional
Contacta con nosotros para conseguir más información o asesoramiento sobre la necesidad y funcionalidades de tener una válvula reductora de presión instalada en tu instalación de calefacción o ACS.
Estamos disponibles en el teléfono - 91 696 61 83 - o en nuestras tiendas físicas en Madrid.
