La ventilación de doble flujo con recuperación de calor renueva continuamente el aire interior mediante dos circuitos independientes: extrae el aire viciado de cocinas, baños y lavaderos e impulsa aire exterior filtrado hacia salones, dormitorios y despachos. El recuperador transfiere parte de la energía térmica del aire expulsado al aire entrante, sin mezclar ambas corrientes, por lo que mejora la calidad del aire, reduce las pérdidas de calefacción y refrigeración y limita las corrientes de aire.
La ventilación de doble flujo es especialmente adecuada para viviendas herméticas, rehabilitaciones energéticas integrales, edificios situados en entornos urbanos contaminados y proyectos con exigencias elevadas de confort o eficiencia. Los filtros de alta eficiencia, incluidos los filtros HEPA cuando el equipo y la instalación son compatibles, pueden retener polen, polvo, partículas finas y otros contaminantes antes de introducirlos en la vivienda.
Qué es la ventilación de doble flujo
La ventilación de doble flujo (VMC-DF) es un sistema de renovación de aire que opera mediante dos circuitos de conductos completamente independientes -uno de extracción y otro de impulsión- y un recuperador de calor que transfiere entre el 75 % y el 95 % de la energía térmica del aire saliente al entrante, sin mezclar ambas corrientes.
A diferencia de la ventilación de simple flujo, la VMC-DF no solo extrae el aire viciado: también introduce aire filtrado y pre-acondicionado térmicamente, lo que la convierte en la opción con mayor eficiencia energética y mayor confort de todas las soluciones de ventilación mecánica.
La ventilación de doble flujo con recuperación de calor es un sistema de ventilación mecánica controlada que renueva el aire interior de forma continua, extrayendo el aire viciado de las estancias húmedas e impulsando aire exterior filtrado hacia las estancias secas.
La particularidad de este sistema es que ambos caudales, el de impulsión y el de extracción, se mueven de forma mecánica mediante ventiladores. Esto permite un control preciso del caudal de aire renovado y, sobre todo, aprovechar la energía térmica del aire que se expulsa para preacondicionar el aire que entra desde el exterior.
Cómo funciona la ventilación de doble flujo
Extracción del aire viciado
La red de extracción dispone de bocas en cocinas, baños y aseos, donde se genera mayor humedad, olores y contaminación. Estas bocas aspiran el aire mediante conductos de chapa galvanizada o semirrígidos y lo conducen hacia la unidad central.
El sistema extrae el aire viciado del interior del edificio, que proviene de espacios como cocinas, baños y lavaderos. Este aire se reemplaza con aire fresco que se toma del exterior.
El movimiento del aire se mantiene estable, independientemente del viento o de la diferencia de presiones exteriores. La extracción continua permite reducir la humedad persistente, los olores y la acumulación de dióxido de carbono.
Entrada de aire exterior
El aire exterior se capta mediante una toma situada fuera del edificio y se conduce hasta la unidad de ventilación. Antes de entrar en las estancias habitables, pasa por uno o varios filtros que retienen partículas y contaminantes.
La red de impulsión distribuye el aire filtrado y preacondicionado por dormitorios y salones a través de rejillas de impulsión de baja velocidad para evitar corrientes molestas.
El aire filtrado se lleva hacia las zonas como dormitorios, salón y despachos, empujando el aire hacia las zonas más cargadas. De este modo toda la casa se beneficia de la renovación del aire.

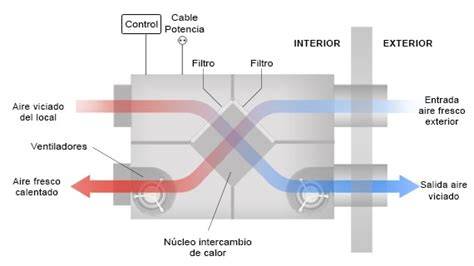

Intercambio de calor sin mezcla de corrientes
El proceso se basa en un intercambiador de calor situado en el interior de la unidad de ventilación. El aire viciado que se extrae de baños, cocinas o lavaderos cede su calor al aire fresco exterior durante el invierno, o absorbe el exceso de calor en verano, sin que ambos flujos lleguen a mezclarse físicamente.
El aire extraído y el aire exterior pasan por lados opuestos del intercambiador. La energía térmica se transfiere de una corriente a la otra sin que los aires se mezclen.
En invierno, cuando el aire del interior de la vivienda es caliente y en el exterior hace frío el intercambiador transfiere el calor del aire que sale al aire fresco que entra. De esta forma el aire nuevo no llega helado a tu casa, sino que ya viene precalentado gracias al aire que el sistema está extrayendo.
En verano ocurre el mismo proceso pero a la inversa, el aire caliente del exterior se cruza sin mezclarse con el aire frío y viciado que se expulsa del interior.
Esta transferencia térmica reduce de forma considerable la demanda de calefacción y refrigeración del edificio, ya que el aire que se impulsa al interior llega a una temperatura mucho más cercana a la temperatura de confort deseada.
Distribución equilibrada del aire
El aire impulsado se introduce en las estancias secas y se desplaza hacia las estancias húmedas, donde finalmente se extrae. Las bocas de impulsión suelen situarse en dormitorios, salones y despachos, mientras que las bocas de extracción se instalan en baños, cocinas, aseos y lavaderos.
El flujo de aire enviado a cada estancia se calcula en función del volumen de cada habitación y su uso. Para conseguirlo, se deben dimensionar correctamente los conductos, seleccionar bocas de impulsión y extracción adecuadas y realizar un equilibrado en obra mediante compuertas o sistemas de medición de caudal.
Componentes principales del sistema
- Unidad de ventilación: contiene los ventiladores, los filtros, el intercambiador de calor, el bypass y los elementos de control.
- Red de extracción: conduce el aire viciado desde cocinas, baños, aseos y lavaderos hasta la unidad.
- Red de impulsión: distribuye el aire exterior filtrado hacia dormitorios, salones y despachos.
- Intercambiador de calor: transfiere energía térmica entre ambos flujos sin mezclarlos.
- Filtros: retienen polvo, polen, partículas finas y otros contaminantes del aire exterior.
- Bocas y rejillas: permiten introducir y extraer el aire con una velocidad adecuada para limitar el ruido y las corrientes.
- Conductos: conectan la unidad con las distintas estancias y deben ser estancos, correctamente dimensionados y accesibles para su inspección.
- Sensores y controles: permiten ajustar el caudal según la humedad, el dióxido de carbono, los compuestos orgánicos volátiles o la programación horaria.
Filtros HEPA y otras clases de filtración
Además del recuperador, estos equipos incorporan filtros de distinta clasificación que retienen partículas, polen, polvo y otros contaminantes presentes tanto en el aire exterior como en el aire recirculado.
El aire del exterior pasa por un sistema de filtrado multicapa. Los filtros más básicos se encargan de las partículas grandes como polen, polvo y hojas. Los filtros de mayor calidad capturan partículas microscópicas, contaminantes urbanos, e incluso algunos microorganismos.
La clasificación vigente es la norma EN ISO 16890, que en 2018 sustituyó a la antigua EN 779. La clase del filtro determina qué tamaño de partícula retiene y en qué entornos resulta más adecuado.
| Clase EN ISO 16890 | Equivalente EN 779 | Partículas retenidas | Entorno recomendado |
|---|---|---|---|
| Coarse 50 % | G4 | >10 µm | Rural / periurbano limpio |
| ePM10 50 % | F7 | >1 µm | Urbano estándar |
| ePM1 50 % | F9 | >0,3 µm | Urbano denso, tráfico intenso |
En viviendas del Eixample de Barcelona o en zonas con tráfico intenso, la clase mínima recomendada es ePM10 50 % (equivalente al antiguo F7) en el filtro de impulsión.
Para personas con alergias o asma, la clase ePM1 50 % (antiguo F9) o filtros HEPA son la opción más adecuada.
Los filtros G4 (estándar) capturan el 40% de partículas finas.
Los filtros F7 eliminan el 90% de bacterias y partículas más pequeñas.
Los filtros F9 alcanzan una eficiencia del 98% en partículas menores y el 100% en polen y esporas.
Esto garantiza un aire más limpio, reduciendo significativamente la presencia de virus, bacterias, moho y otras partículas nocivas que afectan la salud.
Para combatir estos problemas, nuestros sistemas de ventilación doble flujo filtran el aire exterior antes de introducirlo al interior, eliminando más del 90% de partículas nocivas, menores a 1μm.
La utilización de filtros HEPA debe definirse de acuerdo con el diseño del equipo, la pérdida de carga admisible y la potencia de los ventiladores. Un filtro más fino no siempre implica una instalación mejor si el equipo no puede mantener los caudales requeridos con un consumo razonable.
Tipos de intercambiadores y rendimiento
El corazón del sistema es el intercambiador de calor, y su tecnología determina el rendimiento energético del equipo.
Intercambiador de flujo cruzado
Los intercambiadores de flujo cruzado hacen circular los dos flujos de aire en direcciones perpendiculares, logrando eficiencias que normalmente se sitúan entre el 50% y el 75%.
Son una opción compacta y económica, pero su rendimiento es inferior al de otros modelos más avanzados.
Intercambiador de contraflujo
Los intercambiadores de contraflujo conducen los dos caudales en paralelo pero en sentidos opuestos, lo que maximiza la superficie y el tiempo de intercambio térmico.
Con este diseño se pueden alcanzar eficiencias de hasta el 95% o incluso superiores en condiciones de laboratorio.
Los equipos de gama alta actuales alcanzan rendimientos de recuperación de calor superiores al 90%, con intercambiadores de contraflujo y ventiladores de bajo consumo.
Intercambiador rotativo
Los intercambiadores rotativos o regenerativos acumulan calor en una masa rotativa que alterna el contacto con el flujo caliente y el flujo frío, alcanzando valores cercanos al 85%.
Intercambiador sensible y entálpico
El intercambiador sensible, o de solo calor, transfiere únicamente energía térmica entre los dos flujos de aire. No recupera humedad y presenta un rendimiento típico del 75-88 %.
El intercambiador entálpico transfiere tanto calor como humedad relativa. Evita que la vivienda se seque en exceso durante el invierno en climas fríos y continentales, con un rendimiento típico del 80-92 %.
Dentro de esta familia también se distingue entre recuperadores térmicos, que solo intercambian calor sensible, y recuperadores entálpicos, capaces de transferir también humedad, mejorando el confort en climas secos o húmedos extremos.
Bypass de verano y free cooling
Muchos equipos disponen de modo verano o free cooling, que activa un bypass para introducir aire exterior fresco durante la noche sin pasar por el intercambiador, refrescando la vivienda de forma pasiva.
El bypass estival es una compuerta integrada en la unidad que, cuando la temperatura exterior nocturna cae por debajo de la interior, desvía el aire entrante directamente sin pasar por el intercambiador.
De este modo, la vivienda se refresca gratuitamente durante la noche sin gastar energía en climatización. En el caso que el aire exterior tenga una temperatura más agradable que la del interior, como puede pasar en las noches de verano, el By-pass se activará de forma automática.
Ventajas de la ventilación de doble flujo
Mejora de la calidad del aire interior
La ventilación de doble flujo mantiene una renovación continua y controlada del aire interior, algo esencial en edificios cada vez más herméticos.
Permite asegurar los caudales mínimos del CTE HS3, mantener niveles de CO2 estables, reducir humedad y mejorar la eficiencia energética sin depender de la ventilación natural.
El sistema elimina constantemente el CO2 que producimos al respirar, la humedad excesiva, los compuestos orgánicos volátiles que emiten muebles y productos de limpieza, y otros contaminantes.
La calidad del aire en el hogar impacta directamente nuestra salud y confort. Actividades diarias como cocinar, usar productos de limpieza o convivir con mascotas generan aire viciado que, junto a factores como la humedad, los olores o componentes de la construcción, afectan el bienestar general.
Filtración de polen, polvo y partículas
Los filtros de alta eficiencia capturan alérgenos como el polen, ácaros del polvo, esporas de moho y caspa de mascotas, creando un ambiente mucho más saludable.
Este proceso de filtrado es especialmente útil si vives en una ciudad con mucha contaminación atmosférica o si alguien en tu familia sufre de alergias.
Para las personas que sufren de asma, alergias o problemas respiratorios, la diferencia es abismal.
Reducción de humedad y prevención del moho
Un buen mantenimiento no solo preserva el rendimiento energético, sino que también previene la proliferación de microorganismos y la contaminación del aire interior.
Una humedad excesiva por encima del 60% favorece la aparición de moho, ácaros y problemas estructurales como la condensación en ventanas y paredes. Por contra un nivel de humedad demasiado bajo, por debajo del 40%, puede generar otro tipo de problemas en nuestra salud.
Los sistemas de ventilación de doble flujo mantienen los niveles de humedad en el rango ideal, extrayendo el exceso cuando es necesario.
Al controlar la humedad y garantizar una ventilación adecuada, se previenen problemas como la condensación en paredes, el crecimiento de moho en rincones húmedos, y el deterioro de algunos materiales sensibles a la humedad.
Confort térmico sin corrientes
Una de las quejas más habituales en casas con ventilación natural es la sensación de corrientes de aire frío en invierno o corrientes de aire caliente en verano.
Con la ventilación de doble flujo, el aire que entra en la vivienda llega sin diferencias térmicas, eliminando esa sensación desagradable.
La ventilación de doble flujo entrega ese mismo volumen de aire pero ya a 17-19 °C cuando el exterior está a 5 °C y el recuperador trabaja al 85 %.
La vivienda se ventila sin corrientes frías y sin que la calefacción tenga que compensar la entrada de aire exterior.
Ahorro energético
La recuperación de energía permite que el aire viciado salga del interior de la casa sin llevarse toda su energía térmica con él.
Con un intercambiador de calor, el gasto energético necesario para que cada metro cúbico de aire sea calentado o enfriado se reduce entre un 80% y un 90%.
El ahorro puede ser aún mayor en climas donde las diferencias de temperatura entre el interior y el exterior de la vivienda son grandes.
Además, al mantener una temperatura más estable, la bomba de calor aerotérmica no tiene que trabajar tan intensamente para compensar las pérdidas térmicas, alargando su vida útil y reduciendo aún más el consumo.
El rendimiento del recuperador es un dato clave, pero no el único. También hay que prestar atención al consumo eléctrico de los ventiladores, expresado mediante el indicador de potencia específica (SPI, por sus siglas en inglés).
Un equipo con alta eficiencia de recuperación pero con ventiladores poco eficientes puede tener un balance energético global mediocre.
Reducción del ruido exterior
La ventilación mecánica permite mantener las ventanas cerradas en todo momento, algo que puede venirte muy bien si vives cerca de una carretera con mucho tráfico, un aeropuerto, o en una zona urbana con mucho ruido.
Los recuperadores de calor garantizan la eficiencia energética en edificios y un bajo nivel sonoro.
Eliminación de olores
Los olores de cocina, tabaco, mascotas o cualquier otra fuente se eliminan eficazmente. El sistema trabaja todo el día renovando el aire y manteniendo un ambiente fresco.
Protección de la vivienda
La ventilación adecuada ayuda a prevenir condensaciones, moho y deterioro de materiales sensibles a la humedad.
La combinación de renovación constante, filtración y recuperación energética convierte a este sistema en una solución clave para cumplir con las exigencias normativas y de confort actuales.
VMC de simple flujo frente a doble flujo
La ventilación de simple flujo extrae el aire de zonas húmedas y permite la entrada pasiva de aire exterior sin acondicionar ni filtrar.
La ventilación de doble flujo añade una red de impulsión con recuperador de calor que pre-acondiciona el aire entrante, evitando corrientes frías, y filtros que retienen partículas, polen y contaminantes.
| Característica | VMC simple flujo | VMC doble flujo |
|---|---|---|
| Circuito de impulsión | No, entrada pasiva por aireadores | Sí, red independiente |
| Recuperación de calor | No | Sí, 75-95 % |
| Filtración del aire exterior | No | Sí, de Coarse a ePM1 según equipo |
| Confort térmico en invierno | Bajo, con corrientes frías | Alto, con aire preacondicionado |
| Consumo eléctrico | 15-40 W | 30-80 W |
| Coste de instalación para 80-100 m² | 1.200-2.500 € | 3.500-7.000 € |
| Mantenimiento anual | 30-80 € | 60-150 € |
| Mejora de la calificación energética | Marginal | Sí, hasta 1-2 letras |
| Cumplimiento del CTE HS3 | Completo | Completo |
La ventilación de simple flujo puede ser suficiente en rehabilitaciones con presupuesto ajustado donde el objetivo principal es cumplir normativa y controlar humedad.
La ventilación de doble flujo resulta más apropiada en viviendas herméticas, estándares Passivhaus, proyectos que buscan mejorar la calificación energética o edificios que requieren máximo confort térmico sin sacrificar eficiencia.
Cuándo merece la pena instalar doble flujo
Viviendas herméticas de nueva construcción
La mayor hermeticidad de las viviendas actuales mejora la eficiencia energética, pero también dificulta la renovación continua del aire.
Sin un sistema capaz de garantizar caudales constantes, es habitual encontrar picos de CO₂, humedad persistente en baños y retornos de olores en cocinas.
Una vivienda con n50 inferior a 3 h⁻¹ no puede ventilarse adecuadamente de forma natural: la ventilación de doble flujo es la única solución que garantiza renovación continua sin perder la hermeticidad conseguida.
Rehabilitaciones energéticas integrales
Una rehabilitación que mejore el aislamiento de fachada y sustituya ventanas sin incorporar ventilación mecánica empeora la calidad del aire interior al aumentar la hermeticidad.
La ventilación de doble flujo debe proyectarse en paralelo a cualquier mejora de la envolvente.
Además, es durante la reforma cuando resulta más fácil y económico tender los conductos, especialmente si se tiene acceso a falso techo o se rehace el pavimento.
Entornos urbanos contaminados
En viviendas del Eixample barcelonés o en zonas con alta contaminación por tráfico, la ventilación de doble flujo con filtros ePM10 50 % o ePM1 50 % filtra partículas PM2,5 antes de introducir el aire en la vivienda.
Estándar Passivhaus
El estándar Passivhaus exige una permeabilidad al aire de n50 ≤ 0,6 h⁻¹, lo que hace prácticamente imposible cualquier forma de ventilación natural controlada.
La ventilación de doble flujo con recuperación de calor es el único sistema compatible con este nivel de hermeticidad y es obligatoria en la certificación Passivhaus.
Rehabilitación de edificios protegidos
En rehabilitación de edificios históricos o protegidos, donde no es posible alterar fachadas ni ejecutar grandes falsos techos, los sistemas descentralizados de doble flujo con recuperador se convierten en una alternativa muy valiosa.
Su instalación en muros o carpinterías, con tomas de aire hacia el exterior, permite renovar el aire con recuperación de calor sin necesidad de conductos.
Tipos de sistemas de doble flujo
Los sistemas de ventilación de doble flujo pueden clasificarse según su ámbito de servicio en individuales y colectivos.
Los sistemas individuales dan servicio a una única vivienda o local, mientras que los colectivos se diseñan para edificios completos con varias unidades de uso.
Dentro de estos últimos, los equipos pueden estar centralizados o descentralizados, dependiendo de si los ventiladores, filtros y controles son comunes a todo el edificio o se instalan de forma independiente en cada vivienda.
Sistema centralizado
Los sistemas centralizados emplean una única unidad de ventilación con red de conductos que distribuye el aire por todo el edificio o vivienda.
Son más eficientes y silenciosos, pero requieren espacio para conductos y falsos techos.
En viviendas unifamiliares de obra nueva, el sistema centralizado con red de conductos y una única unidad de ventilación ofrece el mejor equilibrio entre eficiencia, confort acústico y coste de mantenimiento.
Sistema descentralizado
Los sistemas descentralizados instalan equipos individuales en cada estancia, normalmente en fachada, sin necesidad de conductos.
Esta solución resulta especialmente útil en rehabilitaciones, donde no siempre es viable ejecutar una red de conductos, aunque su cobertura puede ser irregular en espacios interiores sin contacto con el exterior.
Aunque su eficiencia por estancia es menor que la de un sistema centralizado, su facilidad de integración y el bajo impacto constructivo los hacen idóneos para este tipo de contextos.
Sistemas individuales y colectivos
En edificios plurifamiliares, se puede optar por sistemas colectivos centralizados o por equipos individuales por vivienda.
Los colectivos centralizados permiten un mantenimiento único y un rendimiento global más controlado, pero requieren conductos verticales y una gestión comunitaria.
Los individuales por vivienda, incluidos los modelos descentralizados que se instalan en fachada, ofrecen mayor autonomía y flexibilidad, aunque multiplican los puntos de mantenimiento y pueden presentar limitaciones para ventilar estancias interiores.
Configuración de los conductos
En cuanto a la red de conductos, existen dos esquemas principales: en estrella y en árbol.
Esquema en estrella
El esquema en estrella dispone de un conducto individual para cada boca de impulsión o extracción, lo que facilita el equilibrado y reduce la transmisión de ruido entre estancias, aunque incrementa la longitud total de conductos.
Esquema en árbol
El esquema en árbol o ramificado utiliza un conducto principal del que parten derivaciones hacia cada estancia, lo que reduce la cantidad de conducto necesario, pero exige silenciadores adecuados para evitar problemas acústicos.
La elección entre ambos dependerá del proyecto, del espacio disponible y de los requisitos acústicos y de eficiencia.
Diseño y equilibrado de la instalación
Un sistema de doble flujo eficiente requiere un diseño cuidadoso en el que el caudal de impulsión sea igual al caudal de extracción.
Este equilibrio evita la aparición de infiltraciones o exfiltraciones no deseadas a través de la envolvente del edificio, que reducirían el rendimiento global del sistema y podrían provocar problemas de humedad o disconfort.
Para conseguirlo, se deben dimensionar correctamente los conductos, seleccionar bocas de impulsión y extracción adecuadas y realizar un equilibrado en obra mediante compuertas o sistemas de medición de caudal.
Otro aspecto determinante es la hermeticidad del equipo y de la red de conductos.
Las fugas de aire en la instalación reducen la eficiencia real del sistema y pueden trasladar contaminantes o humedad a espacios no deseados.
En proyectos de alta eficiencia energética, como los certificados bajo el estándar Passivhaus, los recuperadores deben cumplir requisitos estrictos de hermeticidad, consumo eléctrico y rendimiento mínimo, lo que garantiza un funcionamiento óptimo a largo plazo.
Instalación paso a paso
1. Estudio de la vivienda
El primer paso siempre es realizar un estudio detallado de tu vivienda.
Un técnico debe visitar tu casa para evaluar la distribución de las habitaciones, la orientación del edificio, el número de ocupantes, vuestros hábitos de vida, las características del inmueble y la mejor ubicación para instalar el sistema de ventilación así como por donde pasarán los conductos.
2. Selección de la unidad
A continuación se debe valorar el equipo adecuado para la vivienda.
Esto depende del volumen de tu vivienda en metros cúbicos, el clima de tu ciudad y tus preferencias.
Si vas a integrar el sistema con aerotermia, es necesario que ambos equipos sean compatibles y puedan trabajar de forma conjunta.
3. Diseño de la red
La planificación de la red de conductos es otro aspecto a tener en cuenta.
Los conductos deben dimensionarse correctamente para garantizar los caudales necesarios de ventilación sin generar ruidos molestos ni pérdidas de carga excesivas.
Se suelen utilizar conductos de un diámetro entre 125mm y 200mm evitando cambios de dirección bruscos a lo largo del recorrido del sistema de ventilación.
Cada codo o derivación genera resistencia al flujo de aire, lo que obliga a los ventiladores a trabajar más intensamente, aumentando el consumo energético y el ruido.
4. Tendido de conductos
Los conductos de baños y cocina son de extracción, y los del resto de estancias, son de entrada de aire limpio.
Conviene reservar un falso techo continuo para evitar cruces con electricidad y fontanería.
Los recorridos deben ser directos hacia baños y cocina para la extracción y hacia salón y dormitorios para la admisión.
5. Instalación de la unidad
La colocación de la unidad dentro de la envolvente térmica, en un espacio registrable y correctamente aislado, también contribuye a minimizar las pérdidas y a facilitar el mantenimiento.
Se recomienda ubicar la unidad en un espacio técnico o en un falso techo accesible, dentro de la envolvente térmica.
6. Instalación de bocas y rejillas
Se deben distribuir las bocas de impulsión en dormitorios y salón, y las de extracción en cocina y baños.
En doble flujo, todo queda canalizado, lo que proporciona más control y eficiencia.
7. Equilibrado y puesta en marcha
La puesta en marcha incluye el ajuste de caudales, la comprobación del ruido, la verificación de la estanqueidad y la comprobación del funcionamiento de sensores, actuadores y bypass.
El equilibrado, la puesta en marcha y la entrega incluyen el ajuste de caudales, la verificación del nivel sonoro en continuo y la entrega de documentación.
Espacio necesario y ruido
La VMC debe planificarse desde fases iniciales para evitar incompatibilidades con la arquitectura y asegurar un rendimiento estable.
Los sistemas de simple flujo caben en armarios técnicos o falsos techos sin problemas. Los de doble flujo necesitan un volumen mayor para el recuperador y las conexiones.
Los filtros y ventiladores deben quedar accesibles mediante registros sencillos integrados en falso techo.
La unidad requiere una fijación estable y tramos flexibles o silenciadores para evitar transmisión de ruido a dormitorios y salas de estar.
Se recomienda unidades que pueden trabajar con caudal nominal a < 30 dBA.
Modos de funcionamiento y control
Las unidades de doble flujo modernas ofrecen distintos modos de funcionamiento para adaptarse a las necesidades reales del edificio.
- Modo continuo: garantiza una renovación constante del aire, incluso en periodos de ausencia.
- Modo intensivo: aumenta temporalmente el caudal durante momentos de mayor ocupación, cocinado o presencia de olores.
- Modo reducido: mantiene un caudal mínimo cuando la vivienda está vacía.
- Control por demanda: adapta automáticamente el caudal mediante sensores.
- Modo chimenea: crea una sobrepresión temporal para mejorar el tiro de las chimeneas.
- Modo verano o free cooling: utiliza el bypass para introducir aire exterior fresco durante la noche.
- Programación semanal: permite establecer horarios adaptados a los hábitos de los ocupantes.
Muchos equipos incorporan control por demanda mediante sensores de humedad, dióxido de carbono o compuestos orgánicos volátiles, lo que permite ajustar automáticamente el caudal en función de la calidad del aire detectada.
La programación semanal y las aplicaciones móviles amplían las posibilidades de control, permitiendo configurar horarios y modos de operación adaptados a los hábitos de los ocupantes.
Esta flexibilidad no solo mejora el confort, sino que optimiza el consumo energético al ventilar más solo cuando realmente es necesario.
En instalaciones colectivas, la integración con sistemas de gestión de edificios (BMS) permite supervisar y controlar múltiples unidades de forma centralizada, facilitando el mantenimiento y la detección de averías.
Sensores habituales
Los sensores que tiene sentido colocar dependen de la instalación que tengas.
Sensores tienes de CO2 y demás contaminantes, temperatura y humedad interiores y exteriores, velocidad del viento.
La ventilación puede modularse en función del CO₂, la humedad relativa, los compuestos orgánicos volátiles o la programación horaria.
Ese sensor debe ser uno de los indicadores, puede haber más. También pueden generarse zonas, y en función del uso activarse.
Los equipos decentes sí lo permiten, pero hay que comprar los equipos de medición compatibles.
Normativa y calidad del aire
En España, la ventilación de los edificios está regulada principalmente por el Documento Básico de Salubridad del Código Técnico de la Edificación, que establece la obligación de disponer de un sistema de ventilación híbrido o mecánico para renovar el aire interior en viviendas.
El Reglamento de Instalaciones Térmicas en los Edificios (RITE) también exige recuperar la energía del aire expulsado cuando el caudal supera determinados umbrales, lo que impulsa la adopción de sistemas con recuperador en instalaciones de mayor tamaño.
La calidad del aire interior establecida por el CTE HS3 obliga a mantener una concentración media anual de CO2 < 900 ppm y a limitar la carga anual que supera los 1.600 ppm.
Para cumplir estas condiciones de diseño de forma continua, la ventilación natural no ofrece la estabilidad necesaria, especialmente en edificios herméticos o con ocupación variable.
Los sistemas VMC permiten garantizar caudales mínimos, asegurar niveles de CO2 dentro de los límites y cumplir las condiciones de diseño del HS3 incluso en escenarios desfavorables, como diferencias de presión, viento, aperturas o variaciones de ocupación.
Mantenimiento de la ventilación de doble flujo
El mantenimiento periódico es esencial para garantizar la eficiencia y la vida útil de un sistema de ventilación de doble flujo.
Cambio de filtros
Los filtros deben revisarse y sustituirse con regularidad, ya que un filtro saturado aumenta la resistencia al paso del aire, reduce el caudal útil y obliga a los ventiladores a trabajar con mayor consumo.
La frecuencia de sustitución dependerá de la calidad del aire exterior y del uso del sistema, pero en entornos urbanos o con alta concentración de partículas puede ser necesario cambiarlos cada tres o seis meses.
La frecuencia de sustitución recomendada puede situarse entre seis y doce meses según el entorno y el uso. En entornos urbanos densos, puede ser necesario sustituirlos cada seis meses.
Para conservar una buena eficiencia de los filtros, es recomendable realizar cambios cada 4-5 meses, asegurando así un aire interior siempre filtrado y saludable.
El indicador más fiable es la caída de presión que mide la propia unidad, ya que muchos equipos tienen alarma de filtro sucio.
Limpieza del intercambiador
Además de los filtros, conviene inspeccionar periódicamente el intercambiador, los ventiladores y las bocas de impulsión y extracción.
El acumulo de polvo en el intercambiador reduce su capacidad de transferencia térmica, mientras que las obstrucciones en las bocas alteran el equilibrado de caudales.
Revisión de conductos y juntas
La limpieza de conductos, la comprobación de juntas y el correcto funcionamiento de los sensores y actuadores son tareas que deberían incluirse en un plan de mantenimiento anual.
Las fugas de aire en la instalación reducen la eficiencia real del sistema y pueden trasladar contaminantes o humedad a espacios no deseados.
Accesibilidad
Las unidades deben instalarse en espacios registrables que permitan un acceso cómodo para estas labores, algo que a menudo se descuida en proyecto y complica el mantenimiento posterior.
En estas instalaciones es necesario que sean accesibles diversos elementos para el correcto mantenimiento de la instalación.
Coste de mantenimiento
El coste de mantenimiento de filtros se sitúa entre 15 y 40 € por juego de filtros, dependiendo de la clase y la marca.
El coste total anual de mantenimiento de una ventilación de doble flujo -filtros más revisión técnica- se sitúa entre 60 y 150 €/año.
Ventilación centralizada y descentralizada
| Sistema | Ventajas | Limitaciones |
|---|---|---|
| Centralizado con conductos | Alta eficiencia, bajo nivel sonoro en estancias, mantenimiento único | Mayor obra y espacio para conductos |
| Descentralizado por estancia | Alta flexibilidad, instalación sencilla en rehabilitación, control individual | Cobertura limitada en espacios interiores |
| Individual por vivienda | Autonomía de operación, adaptación a distintos horarios | Mayor número de equipos a mantener |
| Colectivo centralizado | Economía de escala, gestión unificada | Necesidad de conductos verticales y acuerdo comunitario |
La elección entre un sistema centralizado o descentralizado, individual o colectivo, depende en gran medida del tipo de edificio y del alcance de la intervención.
En viviendas unifamiliares de obra nueva, el sistema centralizado ofrece el mejor equilibrio entre eficiencia, confort acústico y coste de mantenimiento.
En rehabilitaciones donde no es viable instalar falsos techos o una red completa de conductos, los equipos descentralizados pueden ser una solución adecuada.
Rendimiento según clima y edificio
La elección entre simple flujo y doble flujo depende también del clima.
En zonas cálidas o templadas, donde la diferencia entre temperatura exterior e interior es baja, la VMC de simple flujo suele ofrecer buen rendimiento y una relación coste-beneficio óptima.
En climas más fríos o continentales, las pérdidas térmicas por ventilación son mayores, y la VMC de doble flujo con recuperación mejora claramente el comportamiento energético del edificio.
Si el proyecto incluye viviendas de alta hermeticidad o requisitos HE0/HE1, la recuperación de energía se vuelve prácticamente imprescindible para mantener el rendimiento global del edificio y reducir la demanda energética.
Consumo y ahorro energético
Los sistemas VMC actuales no solo garantizan el cumplimiento del CTE HS3, sino que permiten reducir el gasto energético asociado a la ventilación, especialmente en viviendas de alta hermeticidad o en climas fríos.
Con una unidad de doble flujo con recuperación, parte de la energía del aire extraído se aprovecha para templar el aire entrante, reduciendo la carga de calefacción y mejorando la eficiencia global del edificio.
| Superficie | Ahorro estimado de calefacción al año | Consumo eléctrico VMC-DF al año | Ahorro neto anual |
|---|---|---|---|
| 60 m² | 150-300 € | 40-60 € | 90-240 € |
| 100 m² | 250-450 € | 60-90 € | 160-390 € |
| 150 m² | 400-700 € | 80-120 € | 320-580 € |
Las estimaciones corresponden a un clima mediterráneo costero, una vivienda bien aislada y un sistema de calefacción de gas.
El ahorro varía según hábitos, hermeticidad del edificio y precio de la energía.
Los caudales mínimos obligatorios del HS3 pueden representar más de 1.000-1.500 kWh/año de pérdida energética en una vivienda típica.
Cuando la ventilación se modula según CO₂, esta pérdida puede reducirse de forma significativa, lo que impacta directamente en la demanda de calefacción y refrigeración, el confort térmico real durante el año, el consumo eléctrico asociado a la ventilación y el retorno de la inversión en sistemas VMC modernos.
Coste de instalación
El precio de un sistema de ventilación de doble flujo depende de la superficie de la vivienda, el tipo de intercambiador, si se trata de obra nueva o rehabilitación, la existencia de falso techo, la marca y gama del equipo y el número de estancias ventiladas.
| Factor | Impacto |
|---|---|
| Superficie de la vivienda | Más m², más conductos y bocas |
| Tipo de intercambiador | Diferencia de 300-800 € |
| Obra nueva o rehabilitación | En rehabilitación, el tendido de conductos es más costoso |
| Falso techo existente | Sin falso techo, el coste sube un 20-40 % |
| Marca y gama del equipo | De gama básica a premium: 500-2.000 € de diferencia |
| Número de estancias ventiladas | Cada boca adicional: 80-150 € |
Los rangos orientativos instalados para una vivienda de 80-100 m² son los siguientes:
- Gama de entrada: 3.500-4.500 €.
- Gama media: 4.500-6.000 €.
- Gama alta o Passivhaus: 6.000-8.000 €.
La máquina de doble flujo con recuperador de calor se lleva 1.500-2.000 € y el resto es la instalación de conductos.
Lo que encarece básicamente es la instalación de conductos.
La diferencia en coste de instalación frente a la ventilación de simple flujo es de 2.000 a 4.500 € para una vivienda de 100 m².
Buenas prácticas para una instalación duradera
- Planificar la ventilación desde las primeras fases del proyecto.
- Situar la unidad dentro de la envolvente térmica.
- Instalarla en un espacio accesible y registrable.
- Dimensionar correctamente los conductos.
- Limitar codos, derivaciones y cambios de dirección bruscos.
- Asegurar la estanqueidad de la unidad y de la red.
- Utilizar silenciadores y fijaciones adecuadas.
- Equilibrar los caudales de impulsión y extracción.
- Seleccionar la clase de filtro según el entorno y las necesidades de los ocupantes.
- Prever el acceso a filtros, ventiladores, intercambiador y sensores.
- Realizar la puesta en marcha con medición de caudales y nivel sonoro.
- Establecer un plan de mantenimiento periódico.
Una preinstalación sin equipo puede resultar problemática si los conductos quedan sucios o no se adecúan al sistema elegido.
La instalación debe entregarse calibrada, probada y en funcionamiento, con los elementos de mantenimiento correctamente accesibles.
Sistemas de VMC de doble flujo, ahorro energético en el hogar
tags: #ventilacion #doble #flujo #hepa
Publicaciones populares:
- Guía esencial sobre el uso seguro del limpiador antialgas en tuberías
- Cómo funciona el purificador Midea 8000 series: cobertura y rendimiento
- Guía de instalación de filtro de anillas para riego
- Compatibilidad de llaves con purificadores
- Filtros y equipos para muestreo, análisis y tratamiento de aguas subterráneas
