Los accesorios para cloradores salinos incluyen células de electrólisis, sondas de pH y ORP/Redox, vasos portacélulas, juntas, tapones, bombas dosificadoras, tubos peristálticos, conexiones, cables, fusibles, fuentes de alimentación y elementos de puesta a tierra. La elección correcta depende de la marca, el modelo exacto y la producción de la célula en gramos por hora.
En cloradores salinos, la compatibilidad depende específicamente de la marca y el modelo del equipo. La unidad de control electrónica está diseñada para funcionar con parámetros muy específicos de la célula que la acompaña, como la capacidad de producción en g/h, el voltaje de trabajo, el sistema de inversión de polaridad y el número de placas.
Qué accesorios puede necesitar un clorador salino
Un clorador salino tiene cinco grupos de recambios típicos, según la complejidad del modelo. Las células de electrólisis son el componente principal, pero los equipos con regulación automática también incorporan sondas, bombas dosificadoras y tubos peristálticos.
Célula de electrólisis o electrodo
Es el componente principal: dos o más placas de titanio recubiertas que transforman la sal disuelta en cloro mediante electrólisis. Es la pieza de mayor coste del clorador y la que tiene una vida útil acotada.
La vida útil estimada de una célula es de 3 a 7 años o de 5.000 a 12.000 horas de funcionamiento. Las capacidades disponibles van desde 7 g/h, para piscinas pequeñas de 20-30 m³, hasta más de 200 g/h, para piscinas grandes y comunidades.
Los modelos con inversión de polaridad automática, también denominada autolimpieza por cambio de polaridad cada pocas horas, alargan visiblemente la vida útil de la célula. En cloradores sin inversión automática, las placas acumulan cal y minerales que reducen su rendimiento.
El síntoma más claro de una célula en el final de su vida útil aparece cuando la unidad de control marca “producción correcta”, pero el nivel de cloro libre del agua no sube. En ese caso, las placas de titanio pueden haber perdido recubrimiento y ya no electrolizan eficientemente.

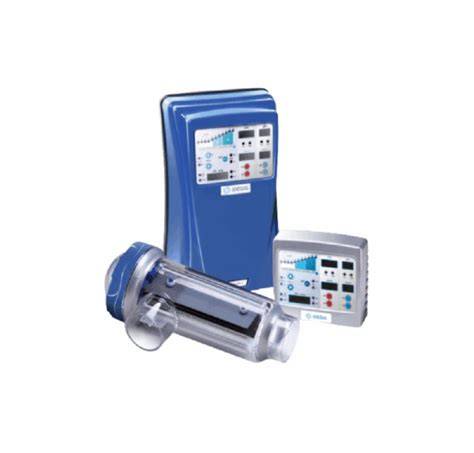

Sondas de pH y ORP/Redox
En cloradores avanzados con control automático de pH hay sondas adicionales. La sonda de pH mide el pH del agua y permite que el equipo dosifique reductor de pH automáticamente.
La sonda ORP o Redox mide el potencial redox, indirectamente correlacionado con la concentración de cloro libre. Permite que el equipo ajuste la producción de la célula al nivel real de cloro del agua.
Las sondas son consumibles: requieren calibración 2 veces por temporada, al inicio y a mediados de verano, no pueden secarse nunca y se sustituyen cada 2-4 temporadas dependiendo del uso.
Una sonda calibrada incorrectamente o seca da lecturas erróneas que provocan sobredosificación o infradosificación automática. Las sondas pH y ORP deben guardarse en sus tapones originales con agua del grifo o solución KCL.
Vasos portacélulas, carcasas, tapones y juntas
El vaso transparente, también llamado carcasa portacélulas, es la pieza que aloja la célula y la integra en el circuito hidráulico. Algunos modelos llevan vaso transparente para inspección visual del estado de las placas y otros lo llevan opaco.
Aunque el vaso es una pieza estructural que normalmente dura toda la vida del equipo, las juntas tóricas y los tapones de cierre sí son consumibles. Se sustituyen cuando aparecen fugas por la conexión.
También existen cuerpos completos de célula, vasos transparentes, kits de conexiones, juntas tóricas y racores específicos para determinados modelos. La compatibilidad de estas piezas debe comprobarse antes de sustituirlas.
Bombas dosificadoras y tubos peristálticos
Los modelos con bomba dosificadora integrada para la corrección automática de pH utilizan una bomba peristáltica que pasa el producto químico, normalmente reductor de pH, por un tubo flexible comprimido por rodillos.
Ese tubo se desgasta con el uso y debe sustituirse cada 1-2 temporadas. Es la pieza específica más rotativa de los cloradores avanzados.
Una bomba dosificadora peristáltica puede incluir válvula de inyección, tubo de aspiración y filtro de aspiración. Hay modelos con caudal variable de 4 l/h y 1,5 bar, así como bombas para equipos de cloración salina con control de pH con un caudal de 1,5 litros/hora.
Electrónica, fusibles y cables
La unidad de control electrónica del clorador suele tener una vida muy larga, de 10-15 años, pero ocasionalmente falla. La fuente de alimentación convierte la corriente de red en la tensión específica de electrólisis.
La avería de la fuente de alimentación es habitual tras picos de tensión, rayos o problemas de red. La placa base contiene la electrónica de control y su sustitución es poco frecuente, normalmente solo por daño por agua.
Los fusibles protegen la electrónica de sobrecargas. Se cambian cuando el equipo no enciende y se ha confirmado que la red eléctrica está bien. Los cables incluyen los de conexión entre la célula y el control, además de los cables de alimentación.
Toma de tierra y protección eléctrica
La toma de tierra se utiliza como parte de la instalación de cloradores salinos y actúa como elemento protector ante descargas producidas por la electricidad estática. También protege de oxidaciones en las partes metálicas de la piscina y favorece el buen funcionamiento del equipo.
Existen tomas de tierra para tuberías de PVC de 50 mm o 63 mm. Algunos accesorios incluyen collarín para facilitar la conexión a tierra de la instalación hidráulica.
El clorador debe conectarse a un cuadro eléctrico con diferencial y magnetotérmico correctamente dimensionados. También puede considerarse un protector contra sobretensiones si la zona es propensa a tormentas, ya que los rayos cercanos son una causa habitual de avería de la fuente de alimentación.
Por qué la marca y el modelo son determinantes
A diferencia de otros componentes de piscina donde la compatibilidad cruzada entre marcas es habitual, como juntas, manómetros o válvulas, en cloradores salinos la compatibilidad es estrictamente por marca y modelo.
La razón es técnica: la unidad de control electrónica está diseñada para funcionar con parámetros muy específicos de la célula que la acompaña. Una célula de marca o modelo distinto puede provocar lecturas erróneas, alarmas falsas o degradación acelerada del electrodo.
No se debe cambiar la célula de un Astralpool por una de otra marca, ni utilizar una célula de una marca distinta en sentido contrario. Dentro de la misma marca, normalmente solo es compatible entre modelos hermanos exactos.
Una célula de marca distinta puede provocar alarmas continuas o producción muy degradada y, en el peor caso, daño en la electrónica de la unidad de control. La sustitución debe realizarse por la referencia oficial del modelo de clorador.
Cómo identificar el recambio correcto
Antes de pedir un accesorio, hay que localizar tres datos críticos: la marca, el modelo exacto y la producción de la célula en g/h.
- La marca aparece impresa en el frontal de la unidad de control.
- El modelo exacto figura en la etiqueta lateral o trasera de la unidad de control.
- La producción de la célula aparece junto al modelo y suele expresarse en 7, 15, 22, 30, 40, 60, 100, 160 o 200 g/h.
La producción de la célula en g/h es el dato más importante para pedir una célula de sustitución: debe coincidir con la original. También conviene comprobar el número de placas, el tipo de conexión, la forma del vaso y si la pieza incluye o no la carcasa transparente.
Si la etiqueta es ilegible o la información está borrada, una fotografía de la unidad de control completa puede ayudar a identificar visualmente la marca y la gama y a contrastarlas con el manual o el dimensionamiento original.
Principales marcas y familias de recambios
AstralPool
Los recambios Astralpool incluyen electrodos para Sel, Sel Pure, Sel Basic, Sel Clear, Selwatch, Smart, Smart+, Smart+ pH, Elite y Elite Connect.
Las células Astralpool Basic 30 son válidas para piscinas de hasta 30 m³ y son compatibles con los modelos Astralpool Sel Basic, Sel Clear y Sel Watch. La célula Astralpool Basic 55 es válida para piscinas de hasta 55 m³ de los modelos Sel Basic, Sel Clear y Selwatch.
El electrodo Astralpool Basic 95 corresponde al clorador salino Astralpool Basic 95 y a los modelos Astral Sel, Basic, Sel Clear, Sel Pure y Selwatch para piscinas de hasta 95 m³. En este tipo de recambio hay que fijarse en el número de placas.
También existen electrodos AstralPool Smart para los modelos Smart 30, Smart 60 y Smart 100. Los electrodos Smart+, Smart+ pH y Elite están disponibles en distintas versiones en función del modelo de clorador y de la capacidad de producción de cloro.
Zodiac
Los recambios Zodiac incluyen células para TRi, TRi Expert, eXO iQ, Ei, Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ, GenSalt OT y Clearwater LM2.
Los electrodos Zodiac TRi y eXO iQ están disponibles para producciones de 10, 18, 22 y 35 g/h. Los electrodos Zodiac Ei, Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT están disponibles para producciones de 10, 17 y 25 g/h.
El electrodo completo Zodiac Clearwater LM2 se ofrece para los modelos LM2-15, LM2-24 y LM2-40. Incluye el cuerpo completo para facilitar el proceso de sustitución, sin racor.
Los sistemas Zodiac TRi pH, TRi Pro, pH Link y Dual Link también requieren accesorios específicos de regulación, como sondas, portasondas y soluciones tampón para la calibración ORP.
Hayward
El electrodo de recambio Hayward Salt & Swim es compatible con los modelos Hayward Salt & Swim y Powersalt. Está disponible en versiones de producción de 15 g/h y 22 g/h.
El kit de sonda ORP-Redox para Hayward Aquarite Plus y Hayward Aquarite LT incluye manguito para colocación en tubería, portasondas, sonda ORP con punta de oro especial para cloración salina, solución de calibración de 468 mV y solución neutra para limpieza.
CTX
Los recambios CTX incluyen células para Salt Expert, E-Series y Go Salt. Los electrodos Salt Expert CTX están disponibles para producciones de 15, 25, 35 y 45 g/h.
Los electrodos CTX Go Salt están disponibles para 7, 12, 21, 30 y 40 g/h. También existen kits de conexiones para la célula Salt Expert CTX y vasos compatibles con determinadas células AstralPool, Zodiac, CTX e Idegis.
Idegis
Los recambios Idegis incluyen células para las series Domotic, Domotic 2, Domotic LS, Domotic 2 LS, Domotic ’08, Tecno, Tecno ’12, Estandar, Plus, Advance e Idegis+.
La célula Idegis Domotic es un electrodo autolimpiante para la serie Domotic. La serie Estandar es compatible con los modelos D-XX, D-XX C, D-XX PH y D-XX ECO, con repuestos de electrodos D-10, D-18, D-25 y D-40B/36B.
La serie Plus incluye los modelos D-10+/12+, D-18+/24+ y D-25+/32+. También hay electrodos ORP-Redox Idegis serie EX-RX 02, portasondas R-127, racores portasondas R-028 y bombas dosificadoras peristálticas para regulación de pH.
Teap, QP, PQS, Kripsol y Davey
La célula transparente para cloradores salinos Saliclor de Teap se presenta en dos partes que deben soldarse con cola de PVC en la posición más acorde a la instalación. Puede elegirse solo la celda o la celda con rosca.
Las células de la serie L de Teap o Saliclor tienen una durabilidad de 7500 horas y no incluyen la carcasa transparente de alojamiento. La bomba dosificadora de pH Teap tiene funcionamiento peristáltico y un caudal de 1,5 litros/hora.
Las células QP Salt Bright y QP Salt Bright Duo se identifican por el número y el tipo de placas: 2P monopolar, 3P mixta, 5P mixta o 7P mixta. La célula QP Facileo puede incorporar 4 placas monopolares o 5 placas mixtas y tiene una producción de 16 g/h.
Las células PQS Salt y PQS Duo se identifican por modelo y número de placas. PQS SALT 13-50 utiliza 3 placas, PQS SALT 18-80 utiliza 5 placas y PQS SALT 23-110 y PQS SALT 28-140 utilizan 7 placas.
Las células de recambio Kripsol KLS deben escogerse según el modelo instalado, con válvulas desde 20 hasta 100 g de producción. Las células Ecosalt Davey Monarch se seleccionan según la producción de 13, 20 o 26 g/h y pueden ser para colocación en línea.
Tabla de selección de accesorios
| Problema o necesidad | Accesorio candidato | Comprobación principal |
|---|---|---|
| El cloro libre no aumenta | Célula o electrodo | Marca, modelo, producción en g/h y estado de las placas |
| Alarmas de baja sal con sal correcta | Sonda de salinidad o célula degradada | Verificar la sal y revisar la célula |
| Fugas en el vaso | Junta tórica, tapón o vaso portacélulas | Diámetro, modelo y conexiones |
| Lecturas extrañas de pH | Sonda de pH | Calibración, almacenamiento y estado de la membrana |
| Alarmas de ORP bajo | Sonda ORP o célula | Recalibrar ORP y verificar la producción |
| El sistema dosifica, pero el pH no cambia | Tubo peristáltico o bomba dosificadora | Estado del tubo, válvula, filtro y producto químico |
| El equipo no enciende | Fusible o fuente de alimentación | Comprobar primero los fusibles y la red eléctrica |
| Protección contra electricidad estática | Toma de tierra | Diámetro de la tubería y correcta conexión a tierra |
Diagnóstico básico antes de sustituir una pieza
Antes de comprar un accesorio, conviene comprobar si el síntoma procede realmente de esa pieza. Un equipo puede mostrar una alarma de célula cuando el problema está en las conexiones, en la salinidad, en la calibración de una sonda o en la fuente de alimentación.
- El equipo no enciende: la causa más probable es el fusible o la fuente de alimentación. Hay que comprobar los fusibles antes de cambiar la fuente.
- El equipo enciende, pero marca “Falta de sal” con sal correcta: puede fallar la sonda de salinidad o estar degradada la célula. Hay que verificar la sal con una tira reactiva y, si está bien, revisar la célula.
- El nivel de cloro del agua no sube aunque el equipo produce: la célula puede estar en el final de su vida útil.
- Aparecen alarmas de “polaridad” o “células” intermitentes: hay que revisar las conexiones de la célula y el estado de las placas.
- La sonda de pH da lecturas extrañas: puede estar descalibrada o seca. Hay que recalibrarla y sustituirla si no responde.
- El sistema dosifica, pero el pH no baja o no sube: puede estar desgastado el tubo peristáltico o agotado el producto.
- Hay fugas por la conexión del vaso portacélulas: la causa más probable son juntas o tapones desgastados.
- Aparecen alarmas persistentes de “ORP bajo”: hay que recalibrar la sonda ORP y verificar la célula.
Si tras sustituir la pieza candidata el problema persiste, el equipo puede requerir una revisión técnica especializada.
Mantenimiento de los accesorios del clorador salino
Control de la salinidad
Cada modelo de clorador tiene un rango de salinidad de trabajo, típicamente entre 3 y 6 g/l. Funcionar por debajo del mínimo estresa la célula, porque el equipo trabaja a corriente máxima intentando producir cloro insuficiente, y acelera la degradación.
Funcionar por encima del máximo puede corroer componentes metálicos del entorno, como tornillería, escaleras y sistemas de bombeo. La salinidad debe comprobarse regularmente y ajustarse según las especificaciones del equipo.
Limpieza de la célula
En cloradores sin inversión automática, las placas de la célula acumulan cal y minerales que reducen su rendimiento. La limpieza se recomienda cada 3-6 meses, según la dureza del agua, mediante inmersión en una solución de ácido clorhídrico diluido al 10% durante unos minutos.
Nunca se deben frotar las placas con materiales abrasivos, porque se raya el recubrimiento de titanio y se puede inutilizar el electrodo. En cloradores con inversión de polaridad automática, la limpieza manual es muy poco frecuente y solo suele ser necesaria si el agua es excepcionalmente dura.
El limpiador de células se utiliza para eliminar depósitos calcáreos y materias orgánicas que dificultan el buen rendimiento de los cloradores salinos. Debe utilizarse un producto adecuado que no dañe el metal de las células.
Calibración de las sondas
En cloradores con control automático de pH u ORP, hay que calibrar las sondas al inicio de cada temporada y a mediados de verano. Las sondas de pH se calibran con soluciones tampón de pH 7,0 y 4,0, mientras que las sondas ORP requieren una solución específica.
Una calibración incorrecta puede provocar sobredosificación, consumo excesivo de producto químico y pH muy bajo, o infradosificación y agua mal tratada. Las soluciones tampón deben conservarse correctamente y utilizarse según las indicaciones del equipo.
Almacenamiento durante el invierno
Las sondas pH y ORP no pueden secarse, porque si se secan la membrana muere de forma irreversible. Al cierre de temporada, hay que extraerlas de la tubería, limpiarlas con agua dulce y guardarlas en sus tapones originales con agua del grifo o solución KCL.
Nunca deben dejarse instaladas en una tubería vacía durante meses. El resto de los accesorios hidráulicos también debe protegerse frente a heladas, humedad y golpes durante la parada estacional.
Accesorios de calibración y regulación
Los sistemas de regulación automática necesitan portasondas, racores, electrodos ORP, sondas de pH, soluciones tampón y bombas dosificadoras. Estos componentes trabajan conjuntamente, por lo que la compatibilidad debe verificarse con el modelo del equipo.
El portasondas Idegis R-127 es transparente, tiene entrada y salida de 63 mm, permite enlazar con tubería de PVC e incorpora un orificio para inyección de ácido y una hembra con rosca de 1/2". El racor portasondas Idegis R-028 está indicado para instalar sondas de pH y ORP.
El electrodo ORP-Redox Idegis serie EX-RX 02 está diseñado para la lectura del redox en equipos Idegis de la serie EX. Tiene cable de 2 m, diámetro de 12 mm y conexión BNC; las soluciones de calibración no están incluidas.
La solución tampón Zodiac Tri ORP de 700 mV a 20 ºC se utiliza para los trabajos de calibración y puesta a punto de las sondas de redox en los equipos Zodiac TRi pH, Tri PRO, pH Link y Dual Link.
CALIBRACIÓN SONDA PH BOMBA NATURWATER
Cuándo cambiar la célula
Debe cambiarse la célula cuando se observe una disminución significativa en la producción de cloro, alarmas frecuentes de baja salinidad incluso con niveles correctos de sal, depósitos de calcio excesivos que no se eliminan con la limpieza o cuando la célula ha superado su vida útil esperada.
La vida útil típica de una célula de clorador salino es de 3 a 7 años, aunque puede variar según la calidad del agua, la frecuencia de uso, el mantenimiento regular y la calidad de la célula.
Las aguas duras con mucha cal degradan más rápido las células. Trabajar fuera del rango recomendado de salinidad también acelera el desgaste. Los modelos con inversión de polaridad automática suelen alcanzar el límite alto de vida útil, mientras que los modelos sin inversión suelen acercarse al límite bajo.
La limpieza manual con ácido clorhídrico diluido solo debe aplicarse cuando corresponde al tipo de equipo y siguiendo las medidas de seguridad adecuadas. Una limpieza agresiva o abrasiva puede reducir definitivamente la vida del electrodo.
Qué debe incluir una revisión preventiva
- Comprobar la salinidad y mantenerla dentro del rango de trabajo del fabricante.
- Revisar visualmente la célula y detectar depósitos de cal, daños o pérdida del recubrimiento.
- Comprobar que no existen fugas en el vaso, las juntas, los tapones y las conexiones.
- Verificar los cables de la célula y las conexiones eléctricas.
- Revisar fusibles, fuente de alimentación y protecciones del cuadro eléctrico.
- Calibrar las sondas de pH y ORP al inicio de la temporada y a mediados de verano.
- Comprobar el estado del tubo peristáltico y de la bomba dosificadora.
- Limpiar y almacenar correctamente las sondas durante el invierno.
- Comprobar la toma de tierra y la ausencia de oxidaciones en las partes metálicas.
El mantenimiento preventivo permite detectar el desgaste de los accesorios antes de que una avería interrumpa la producción de cloro o afecte a la calidad del agua.
