Agitador floculante en decantadores: cómo funciona y sus principales aplicaciones

El agitador empleado para mezclar los floculantes con el fluido es decisivo para que el proceso de depuración sea eficiente. Este proceso se denomina floculación y junto con el de coagulación permiten separar los coloides del agua para depurarla.

La coagulación consigue eliminar el equilibrio electrostático de los coloides por la inyección de una sal metálica y agitación enérgica. A continuación, la floculación con la inyección de un floculante y el movimiento del líquido se favorece la unión de los coloides formando flóculos.

Qué función cumple el agitador floculante

Un agitador es un dispositivo mecánico utilizado para mezclar líquidos, suspensiones o emulsiones en diversas aplicaciones industriales. En la tecnología del agua y las aguas residuales, los agitadores son una parte indispensable de muchos procesos, especialmente en la precipitación y floculación de contaminantes en plantas de CP, en plantas de neutralización y en plantas de tratamiento biológico de aguas residuales para la homogeneización de biomasa y nutrientes.

Se utilizan para crear condiciones homogéneas en el reactor, favorecer las reacciones químicas y garantizar la estabilidad del proceso. El agitador de agua es fundamental para garantizar una mezcla homogénea en los tanques de tratamiento, evitando la sedimentación de sólidos y favoreciendo las reacciones químicas y biológicas.

Además, mejora la eficiencia del proceso al optimizar la distribución del oxígeno y mantener condiciones estables que permiten un rendimiento continuo y eficaz del sistema. La agitación que se produce ayuda a garantizar la homogeneización de la solución química y la suspensión de las partículas en suspensión, lo que aumenta la eficacia del tratamiento del agua.

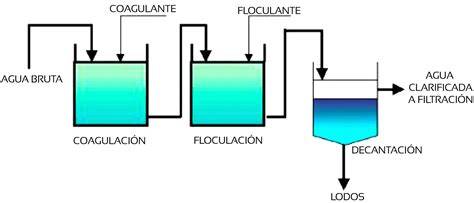

Floculación y coagulación antes de la decantación

En el corazón de cualquier Estación Depuradora de Aguas Residuales (EDAR) o planta de tratamiento de aguas industriales, la etapa de separación físico-química es un pilar fundamental. La eficiencia con la que eliminamos los sólidos en suspensión define no solo la calidad del agua final y la transparencia del efluente, sino que impacta directamente en el cumplimiento normativo y en la viabilidad económica de toda la operación.

Para que los sólidos, a menudo en estado coloidal e invisibles a simple vista, puedan ser eliminados por gravedad en un decantador, primero deben agruparse. Este proceso, conocido como floculación, es la aglomeración de microflóculos (partículas coloidales ya desestabilizadas químicamente) en macroflóculos más grandes, pesados y estables que puedan decantar eficazmente.

Cuando las partículas suspendidas interactúan entre sí, primero se forman microflóculos (coagulante) y luego flóculos (floculante). Son dos procesos separados que se realizan uno tras otro para neutralizar las cargas de las partículas suspendidas (coagulación) y luego permitir que se agrupen formando flóculos que puedan separarse más fácilmente del líquido.

Por gravedad, el material agrupado cae al cono del clarificador, listo para su descarga. La clariflocculación es un tratamiento químico-físico aplicado a aguas turbias para tratarse por clarificación.

Coagulación: mezcla rápida

El agua bruta llega a una cámara de mezcla rápida donde se añade el coagulante para neutralizar las cargas eléctricas del agua. En esta primera fase se necesita conseguir mucha intensidad de agitación en un corto espacio de tiempo.

La coagulación consigue eliminar el equilibrio electrostático de los coloides por la inyección de una sal metálica y agitación enérgica. Para dispersar instantáneamente el coagulante (como cloruro férrico o sulfato de alúmina) en milisegundos, antes de que reaccione consigo mismo y se hidrolice, se requiere un valor G muy alto: 400 - 800 s⁻¹.

Se busca una turbulencia violenta e instantánea. Los agitadores se utilizan en plantas de precipitación y floculación para distribuir uniformemente los precipitantes (por ejemplo, sales de hierro o aluminio).

Floculación: mezcla lenta

En una segunda cámara, el agua coagulada se pone en contacto con un floculante y los fangos espesados recirculados que provienen de la zona de decantación/espesamiento. El fango recirculado se inyecta dentro de una campana de floculación donde se encuentra instalado un agitador con hélice aspirante que se encarga de recircular el agua, acelerando el proceso de floculación y garantizando la formación de un flóculo denso y homogéneo.

En esta fase del proceso se necesita mover una gran cantidad de agua a baja velocidad sin generar turbulencias que pudieran afectar a la formación y crecimiento de los flóculos. Para permitir que los flóculos se formen y crezcan sin romperse, se requiere un valor G muy bajo: 20 - 70 s⁻¹.

Se busca un movimiento suave y persistente. Como detallan numerosos estudios, un valor G superior a 70 s⁻¹ comenzará a romper los flóculos.

El equilibrio entre colisión y ruptura del flóculo

El proceso de floculación es un acto de equilibrio físico delicado que ocurre en un entorno complejo. Para que los pequeños microflóculos se unan, deben colisionar entre sí.

Para que colisionen, la masa de agua debe estar en movimiento. Aquí es donde entra en juego el agitador, que en esta aplicación específica se denomina floculador.

Sin embargo, los flóculos recién formados son estructuras fundamentalmente frágiles. No son partículas sólidas; son aglomerados gelatinosos.

Están compuestos en su mayoría por agua (a menudo más del 90-95% de su masa es agua atrapada) y se mantienen unidos por las débiles fuerzas de los polímeros (polielectrolitos) que se han dosificado previamente.

Estos polímeros actúan como «puentes» moleculares que enlazan las partículas. Son, en esencia, estructuras etéreas similares a copos de nieve.

Promover las colisiones

Necesitamos una agitación suave, constante y, sobre todo, uniforme en todo el volumen del tanque. El objetivo es mover la masa total de agua de forma homogénea.

Este movimiento controlado, a menudo un flujo laminar o de baja turbulencia, aumenta la probabilidad estadística de que las partículas se encuentren, colisionen suavemente y se adhieran gracias a los puentes de polímero.

Por lo tanto, cuanto mayor sea el caudal recirculado por el agitador, mayor será el nº de colisiones entre flóculos que engordarán éstos y mejorarán su separación.

Evitar la ruptura por cizallamiento

Si la agitación es demasiado violenta, incluso en un solo punto del tanque, la fuerza de cizallamiento (o esfuerzo cortante) actuará como una cuchilla sobre esas estructuras gelatinosas.

El cizallamiento turbulento rompe los frágiles puentes de polímero. Este fenómeno, conocido como rotura de flóculo, es a menudo irreversible.

Una vez roto, el flóculo rara vez se vuelve a formar con el mismo tamaño y densidad, devolviendo las partículas a un estado coloidal que no sedimentará.

Por lo tanto, el diseño óptimo de un floculador no busca «agitar» en el sentido tradicional de crear turbulencia. Busca «promover colisiones» mediante un flujo controlado y volumétrico, minimizando en todo momento las fuerzas de cizallamiento destructivas.

El gradiente de velocidad G

En la ingeniería de fluidos, no medimos esta «intensidad de agitación» de forma subjetiva. La medimos con un parámetro técnico, preciso y calculable: el Gradiente de Velocidad (G).

El valor G, medido en s⁻¹ (segundos a la inversa), cuantifica la tasa de cizallamiento que el agitador imparte al fluido. Dicho de forma sencilla, mide cuán rápido cambia la velocidad del agua entre dos puntos cercanos.

Etapa	Objetivo	Gradiente de velocidad
Coagulación	Dispersar instantáneamente el coagulante	400 - 800 s⁻¹
Floculación	Formar y hacer crecer los flóculos sin romperlos	20 - 70 s⁻¹

Un valor G alto significa una turbulencia intensa y un alto cizallamiento (ideal para disolver, emulsionar o dispersar). Un valor G bajo significa un movimiento suave, homogéneo y laminar (ideal para flocular).

Peor aún, un valor G inferior a 20 s⁻¹ puede ser insuficiente para promover colisiones, o incluso para mantener los flóculos en suspensión, permitiendo que decanten prematuramente en el propio reactor de floculación.

Esto crea zonas de lodos en el fondo, reduce el volumen útil del reactor y genera un cortocircuito hidráulico. El diseño de un floculador no solo debe alcanzar este rango de 20-70 s⁻¹, sino que debe mantenerlo de forma uniforme en todo el tanque.

Cómo funciona mecánicamente un agitador floculante

Un agitador suele constar de los siguientes componentes:

Motor del agitador: acciona el agitador, normalmente mediante un acoplamiento directo o indirecto.
Eje: Transmite el movimiento giratorio del motor al agitador.
Agitador: La parte que está en contacto directo con el medio y genera la mezcla.
Rodamientos y juntas: Garantizan la estabilidad del eje y evitan la salida de líquidos.

En su operación, los agitadores emplean un impulsor o hélice conectado a un motor, que al girar, crea corrientes dentro del líquido. Estas corrientes provocan que los componentes se dispersen y mezclen de manera eficiente.

Tu agitador industrial se compone de un motor que imparte potencia al eje, el cual produce un movimiento rotatorio en el impulsor. Este movimiento convierte la energía mecánica en energía cinética dentro del tanque, lo que genera la mezcla de los componentes.

El agitador gira a una velocidad definida en el medio. El movimiento generado transporta:

Homogeneización: Distribución uniforme de sólidos, gases o sustancias químicas en el medio.
Intercambio de calor: mejora de la igualación de temperaturas en procesos controlados térmicamente.
Evitar los depósitos: Asegurarse de que las partículas permanecen en suspensión y no se depositan.

La eficacia de un agitador depende de la velocidad de agitación, la forma y el tamaño del elemento agitador y las propiedades físicas del medio (por ejemplo, viscosidad, densidad).

Diseño del impulsor para floculación

El agitador para floculantes con hélices PD (perfil delgado) hace que casi toda la energía introducida se use en producir desplazamiento del agua (caudal) y con mínimas turbulencias, con lo que se necesita menos energía que con otros impulsores para el mismo caudal.

Los agitadores de paletas y agitadores de hélice son comunes para aplicaciones que necesitan un flujo laminar y suave. Las hélices y palas son esenciales para el movimiento del producto a mezclar.

Varían en forma y tamaño, ajustándose a la geometría del tanque y las propiedades del producto. El diseño de estas partes es crucial para obtener una mezcla homogénea y eficaz.

Hélices de flujo axial

Para un floculador, se emplean exclusivamente hélices de perfil axial. Estas hélices empujan el fluido en paralelo al eje del agitador (generalmente de arriba abajo o de abajo arriba), creando una circulación global y completa en el tanque que promueve las colisiones.

Los tipos de hélices más comunes para esta aplicación son:

Hélices de Pala Ancha (Hydrofoil): Perfiles hidrodinámicos diseñados para maximizar el bombeo y minimizar la turbulencia, similares al ala de un avión. Son la opción más eficiente.
Hélices de Doble Flujo (Palas Axiales): Impulsores que generan un patrón de flujo axial para una homogeneización suave.

Por qué no se utilizan impulsores de alto cizallamiento

Esto es diametralmente opuesto a las Turbinas Radiales (ej. Turbina Rushton). Estas se usan en coagulación o dispersión de gas porque lanzan el fluido horizontalmente hacia las paredes a alta velocidad.

Esto «corta» el líquido, genera un cizallamiento altísimo (alto Np) y es exactamente lo que destruiría un flóculo en segundos.

La velocidad y el diseño del agitador son fundamentales para asegurar una adecuada agitación sin sobre-mezclar o causar daños por cizallamiento.

Velocidad periférica, caudal y potencia

Pero existe el límite del esfuerzo cortante máximo generado en el impulsor que no rompa los flóculos. Este es proporcional a NxD o sea a Vp. Se admite por experiencia que una pala plana (Paddle) la máxima es Vp= 0.8 m/s (N: velocidad (rpm); D: diámetro del impulsor (m);Vp: velocidad periférica (m/s) )

El objetivo de un floculador es maximizar el Número de Caudal (Nq), que representa la capacidad de bombeo, y minimizar el Número de Potencia (Np), que representa el cizallamiento y el consumo de energía.

Los impulsores de gran diámetro y perfil hidrodinámico son la única forma de lograr este ratio (alto Nq / bajo Np).

Por qué se emplean grandes diámetros y bajas revoluciones

Lograr un gradiente de velocidad tan bajo, preciso y uniforme no es trivial. Es un desafío de ingeniería complejo. No se consigue simplemente bajando las revoluciones de un agitador estándar.

Un agitador de pequeño diámetro girando lento, por ejemplo, apenas movería el agua a su alrededor, creando una pequeña «zona de ruptura» cerca de las palas y dejando el 90% del tanque estancado (G < 10), provocando una sedimentación masiva.

Baja velocidad de rotación

Los floculadores operan a velocidades de rotación (RPM) muy bajas, típicamente en el rango de 5 a 60 rpm. Esto se logra mediante el uso de motorreductores de alta reducción y, a menudo, se complementa con variadores de frecuencia (VFD) para permitir un ajuste fino de la velocidad en función del caudal de entrada o de la calidad del agua.

Impulsores de gran diámetro

Para mover grandes volúmenes de agua (alto caudal) pero con baja cizalladura, se utilizan hélices de gran diámetro. No es raro que en tanques de gran volumen, los impulsores alcancen los 2.500 mm (2,5 metros) o más.

La clave aquí es la velocidad periférica (la velocidad en la punta de la pala). Un impulsor grande girando lento mueve una cantidad masiva de fluido, pero la velocidad de sus palas sigue siendo muy baja, impartiendo una energía suave y uniforme.

Gradiente decreciente en cámaras de floculación

El diseño de reactores de floculación modernos a menudo emplea un gradiente decreciente. Este es un concepto de ingeniería de procesos avanzado que imita la naturaleza del crecimiento del flóculo.

Implica usar varias cámaras en serie (o compartimentos dentro de un mismo tanque):

Cámara 1 (Formación): Agitación ligeramente más alta (ej. G=70 s⁻¹). Aquí se forman los primeros microflóculos. Son pequeños, numerosos y más resistentes, por lo que una mayor energía promueve un mayor número de colisiones iniciales.
Cámara 2 (Crecimiento): Agitación media (ej. G=40 s⁻¹). Los flóculos ya han crecido y son más frágiles. La energía se reduce para permitir que sigan colisionando y creciendo en tamaño sin romperse.
Cámara 3 (Maduración): Agitación mínima (ej. G=20 s⁻¹). Los macroflóculos finales son grandes, pesados y muy delicados. Esta etapa solo busca mantenerlos en suspensión suavemente y darles «tiempo de residencia» para que se compacten antes de pasar por el vertedero hacia el decantador.

Aplicaciones del agitador en un decantador fisicoquímico

Uno de los sistemas más efectivos para el tratamiento físico-químico de las aguas potables, aguas residuales industriales o aguas pluviales son los decantadores fisicoquímicos con recirculación externa de fangos.

Estos sistemas compactos agrupan las etapas de coagulación-floculación, clarificación de las aguas (zona lamelar) y decantación-espesamiento de fangos, asociando el principio de la decantación lamelar a un espesador integrado.

Coagulación

La serie PA son agitadores de velocidad lenta equipados con una hélice tripala de alta eficiencia. El diseño hidrodinámico de su hélice (T10, T12 ó T25) es capaz de generar un elevado caudal de bombeo a bajas velocidades (60-100 rpm) que permite mezclar el volumen de manera eficaz, optimizando al máximo los tiempos de retención y manteniendo unos consumos de energía muy reducidos.

Floculación

En una segunda cámara, el agua coagulada se pone en contacto con un floculante y los fangos espesados recirculados que provienen de la zona de decantación/espesamiento.

El fango recirculado se inyecta dentro de una campana de floculación donde se encuentra instalado un agitador con hélice aspirante que se encarga de recircular el agua, acelerando el proceso de floculación y garantizando la formación de un flóculo denso y homogéneo.

Los floculadores FAV ASP son floculadores equipados con una hélice tripala T25 aspirante de gran paso capaces de aportar un elevado caudal de circulación al medio con un porcentaje de turbulencia muy bajo, permitiendo así la formación y el rápido crecimiento de los flóculos.

Estos agitadores se suelen operar a través de un convertidor de frecuencia que permite ajustar el caudal de bombeo en función de las necesidades puntuales de la planta.

Clarificación y decantación

En esta zona, por su tamaño y densidad los flóculos se depositan en el fondo del decantador. El agua clarificada se separa del fango y asciende por los módulos lamelares, que atrapan los sólidos más ligeros y menos densos que no han sido decantados.

La clariflocculación es un tratamiento químico-físico aplicado a aguas turbias para tratarse por clarificación. Consiste principalmente en inyectar una solución química en el circuito de aguas residuales que se dirige al clarificador.

Este proceso desestabiliza las partículas suspendidas libres, formando gradualmente agregados de lodo o flóculos que, al aumentar de peso, precipitan más rápido hasta el fondo del clarificador, permitiendo que el agua limpia suba hacia la parte superior.

Espesamiento y recirculación de fangos

El fango sedimentado se espesa progresivamente en el fondo del decantador mediante un mecanismo de rasquetas de fondo, donde una parte de estos es recirculada y enviada hacia la zona de coagulación, evacuando el excedente de manera periódica.

Las principales ventajas de estos sistemas de tratamiento son principalmente su eficacia probada para todo tipo de aguas, la “no necesidad” de instalar un equipo de espesamiento adicional antes de la deshidratación y su compacidad gracias a su diseño modular.

Estaciones de dosificación de floculantes y coagulantes

Un sistema de dosificación de floculantes o coagulantes es el equipamiento formado por tanques, bombas, mezcladores y tuberías ubicados entre la fosa de recogida de aguas sucias y el sistema de clarificación del agua del silo.

Su función es inyectar en la tubería de impulsión de aguas sucias una dosis de polielectrolitos para que los sólidos suspendidos en el agua se depositen rápidamente.

La estación de dosificación es un componente fundamental para lograr un tratamiento óptimo de las aguas residuales. Su objetivo es acelerar y mejorar la calidad de clarificación del agua separando los sólidos de los líquidos casi de inmediato.

La fórmula y cantidad de floculante que se introduce en la estación se determinan según la composición de las aguas residuales mediante un jar-test de laboratorio.

Componentes habituales

Incluye una bomba dosificadora instalada sobre un tanque graduado, con filtro de fondo, mezclador motorizado y válvulas de aspiración y de impulsión con inyector.

La estación de dosificación de poliamina está compuesta por una bomba dosificadora electromagnética instalada sobre un tanque graduado, completa con filtro de fondo en aspiración y válvulas de aspiración e impulsión con inyector.

La estación de dosificación de floculantes o coagulantes puede ser semi-automática o completamente automática, equipada con agitador para mantener la solución floculante bien mezclada, bomba dosificadora de membrana de alta precisión y conexión al cuadro de control principal del sistema de tratamiento del agua.

Preparación automática del floculante

Esta estación tiene dos tanques. El primero sirve para la preparación y maduración del floculante: se llena automáticamente con agua limpia y el floculante granuloso puro se dosifica desde la tolva mediante tornillo sinfín, para mezclarlo correctamente.

Tras el tiempo necesario de maduración química, una bomba transfiere automáticamente la solución del tanque 1 al tanque 2, que es el tanque de dosificación listo para el uso. Desde el tanque 2 la solución se inyecta directamente en la tubería de envío del agua sucia mediante una bomba dosificadora.

La estación automática de dosificación tiene doble depósito, capacidad total 500 l: primer depósito para la preparación de la mezcla de floculante y segundo depósito para el almacenamiento de la mezcla lista para usar.

Consecuencias de un diseño incorrecto

Una definición incompleta del floculador puede originar una depuración poco eficiente. Es decir, se producirían flóculos pero en menor número, incluso se incurriría en rotura de algunos, y de menor tamaño que con un floculador eficiente.

Como consecuencia, la planta depuradora generará un agua de peor calidad y con un consumo de reactivos mayor. En la floculación, la velocidad incorrecta no solo es ineficiente; es activamente contraproducente.

Un agitador mal diseñado, sobredimensionado, o simplemente «estándar» (no diseñado para floculación), que gire demasiado rápido o genere una cizalladura incorrecta, romperá activamente los flóculos que sus caros polímeros acaban de crear.

Aumento de la Turbidez y Color: Los flóculos rotos no decantan. Escapan del sedimentador y van aguas abajo, empeorando la calidad del agua y la transparencia del efluente.
Mayor Consumo de Químicos: Es la consecuencia más común. El personal de planta, al ver la mala decantación, intentará compensar el fallo de ingeniería física (mala agitación) con un exceso de ingeniería química (sobredosificación de polímeros).
Sobrecarga de Filtros: Los sólidos finos que escapan sobrecargarán las etapas posteriores, como filtros de arena o, peor aún, membranas de ultrafiltración.
Incumplimiento de Efluente: En el peor de los casos, este fallo en cascada en la eliminación de sólidos puede llevar al incumplimiento de los límites de DBO/DQO o Sólidos en Suspensión Totales (SST) del permiso de vertido.
Coste Energético: Un diseño no optimizado, que no utiliza un perfil hidrodinámico, consume más energía de la necesaria para lograr el mismo nivel de bombeo.

Cómo seleccionar el agitador floculante

La selección de un agitador industrial adecuado para tu tanque dependerá de varios factores, como el tipo de material a mezclar, la viscosidad, la densidad, el volumen del tanque y las condiciones específicas del proceso.

Elegir un agitador adecuado implica analizar las dimensiones y características específicas de su aplicación. Su diseño debe coincidir con los requisitos del proceso, considerando:

Dimensiones del tanque: Influyen en el tamaño y potencia del agitador.
Geometría del tanque: Afecta el patrón de flujo y, por lo tanto, la eficiencia de la mezcla.
Producto a mezclar: Determina el tipo de hélices o palas necesarias.
Viscosidad del medio.
Propósito de la mezcla: dispersión, emulsión u homogeneización.
Escala de operación.

La eficiencia de un agitador se ve influenciada por su diseño y la manera en que se instala en el tanque. Por lo tanto, es importante tener en cuenta la geometría del tanque, el posicionamiento del agitador y las características del impulsor para garantizar una mezcla uniforme.

Los agitadores pueden ser montados en la parte superior, lateral o inferior del tanque, y cada configuración tiene su aplicación específica según las necesidades de mezcla y los objetivos del proceso industrial.

Montaje vertical, lateral o portátil

Los agitadores verticales se instalan sobre la tapa del tanque y son la gama más amplia y versátil para mezcla, homogeneización e intercambio térmico. Los agitadores laterales se montan en la pared del depósito y destacan en tanques de gran volumen, ya que mantienen la suspensión sin ocupar la tapa.

Los agitadores portátiles ofrecen flexibilidad, ya que pueden trasladarse entre distintos depósitos y montarse sobre un soporte móvil. Los agitadores de montaje fijo se anclan directamente al tanque y son ideales para operaciones a gran escala o de largo plazo.

Geometría del tanque y deflectores

El resultado de la agitación no depende solo del impulsor, sino del patrón de flujo que este genera dentro del tanque. Un flujo axial (arriba-abajo) es ideal para mantener sólidos en suspensión y para el intercambio de calor; un flujo radial dirige el producto contra las paredes y aporta más cizalla, útil para dispersar; y un flujo tangencial hace girar la masa, adecuado para viscosidades altas.

Un fenómeno a controlar es el vórtice: a velocidades altas, el líquido puede girar en bloque formando un remolino que arrastra aire al producto y empeora la mezcla. Para evitarlo se instalan deflectores (baffles) en la pared del tanque o se monta el agitador de forma excéntrica o inclinada, de modo que la rotación se transforme en mezcla efectiva en lugar de en un simple giro.

Recipientes cilíndricos: Ideales para agitadores verticales. Depósitos rectangulares: A menudo requieren varios agitadores o rompedores de flujo especiales.

Simulación y control del proceso

¿Cómo se puede garantizar que un agitador de 2 metros de diámetro, en un tanque de 100.000 litros, genere exactamente un gradiente de 40 s⁻¹ en todo el volumen, y no G=60 cerca de las palas y G=10 en las esquinas?

No se adivina. Se calcula y se simula. Basándonos en nuestros más de 15 años de experiencia en cálculos fluidodinámicos (CFD), no solo seleccionamos un agitador de un catálogo.

Modelamos virtualmente la geometría exacta de su tanque, con sus entradas, salidas, bafles y cualquier otro obstáculo interno. Esta simulación CFD permite:

Validar el diseño: Probar virtualmente diferentes diseños de hélices (perfil, ángulo, diámetro) y velocidades de rotación para encontrar la combinación óptima que entregue el G exacto requerido por el proceso en cada cámara.
Garantizar el valor G y su uniformidad: Asegurar que el gradiente de velocidad sea el óptimo (20-70 s⁻¹) y, sobre todo, que sea uniforme.
Optimizar la eficiencia: Identificar «zonas muertas» (donde el G es demasiado bajo y los sólidos decantarían) y «puntos calientes» de alta cizalladura (donde el G es demasiado alto y los flóculos se romperían).

Analizamos los vectores de velocidad y las líneas de corriente para asegurar una mezcla global y un tiempo de residencia adecuado, ajustando el diseño hasta que el perfil de agitación sea perfecto.

Los agitadores modernos suelen integrarse en sistemas de automatización y control para optimizar el consumo de energía y mejorar el control del proceso. Los variadores de frecuencia permiten adaptar la velocidad del agitador a los requisitos del proceso.

Los agitadores pueden acoplarse a sensores de pH, redox o turbidez para controlar la eficacia de la mezcla en tiempo real. Los controles dependientes de la carga minimizan el consumo de energía, especialmente en procesos con requisitos cambiantes.

Aplicaciones adicionales en el tratamiento de aguas

Al neutralizar aguas residuales ácidas o alcalinas, el agitador garantiza una mezcla rápida y homogénea de los agentes de neutralización (por ejemplo, ácido sulfúrico, sosa cáustica) y las aguas residuales para conseguir un valor de pH uniforme.

En los reactores biológicos, como los tanques de lodos activados o los digestores anaerobios, los agitadores transportan agua: la distribución uniforme de nutrientes, microorganismos y oxígeno.

También mantienen una temperatura estable en el reactor y evitan la sedimentación o la formación de zonas muertas que puedan perjudicar la eficacia del proceso biológico.

En los reactores químicos, los agitadores se utilizan para mezclar eficazmente los reactivos (por ejemplo, antiincrustantes, precipitantes) y acelerar las reacciones químicas.

En los tanques de dosificación, los agitadores garantizan que los productos químicos estén disponibles en una concentración uniforme. Los agitadores se utilizan en la deshidratación y el tratamiento de lodos (por ejemplo, en la digestión) para garantizar la suspensión de los sólidos y maximizar la eficacia de la reacción.

Tipos de agitadores según el medio y la finalidad

Agitador de hélice

Para líquidos poco viscosos como el agua o las aguas residuales. Ofrece alto rendimiento y bajo consumo de energía.

Su aplicación típica comprende reactores de precipitación y floculación y tanques de lodos activados.

Agitador de paletas

Las palas son generalmente utilizadas en productos de mayor viscosidad, donde las hélices no son suficientes para lograr una mezcla uniforme. El agitador de paletas está indicado para líquidos de viscosidad media a alta.

Su principal ventaja es una mezcla suave, adecuada para medios sensibles. Su aplicación típica es el tanque de ecualización de lodos.

Agitador de anclaje

El agitador de anclaje está indicado para medios muy viscosos y líquidos con tendencia a depositarse. Su ventaja es la limpieza eficaz de las paredes y la prevención de depósitos.

Agitador de disco

El agitador de disco, como la turbina Rushton, se utiliza para sistemas gas-líquido o reacciones con elevadas necesidades energéticas. Su ventaja es una mezcla eficaz de gases en líquidos.

Problemas que debe evitar el diseño del floculador

La agitación correcta debe crear un flujo controlado sin generar zonas muertas ni esfuerzos cortantes excesivos. La velocidad del agitador debe seleccionarse de modo que se consiga la calidad de mezcla deseada sin someter el medio a demasiada tensión (por ejemplo, dañando los copos o los microorganismos).

La potencia del agitador depende del tamaño del depósito, la viscosidad del medio y la geometría del agitador. Un valor típico oscila entre 1 y 10 W/m³.

Los rompedores de flujo impiden que el medio gire y mejoran la eficacia de la mezcla. La elección de un agitador adecuado depende de los requisitos del proceso, la viscosidad del medio y la geometría del depósito.

Materiales, mantenimiento y seguridad

Los materiales seleccionados para cada componente detallan la resistencia a la corrosión y el desgaste. El sello mecánico es otro componente vital que previene fugas y contaminaciones.

Existen diseños variados que se adaptan a la presión, temperatura y naturaleza química del producto procesado. Los sellos de alta calidad aseguran la contención y aumentan la durabilidad del agitador.

La elección del material de los agitadores depende de la agresividad química del medio. Los materiales más utilizados son acero inoxidable (por ejemplo, 316L), plásticos (por ejemplo, PVDF, PTFE) y recubrimientos de caucho.

Los agitadores industriales de agua están expuestos a un funcionamiento continuo en condiciones severas. Por lo tanto deben ser agitadores fuerte para asegurar un movimiento sin fallos a largo plazo.

Antes de iniciar el equipo, verifica que todas las sujeciones estén seguras para evitar vibraciones inesperadas que puedan causar daños. Es importante asegurarse de que el área de operación esté libre de obstáculos y cumplir con todas las normas de seguridad pertinentes, para proteger tanto al operario como al equipo.

Verificación pre-operacional: Inspecciona que las sujeciones estén apretadas adecuadamente.
Comprueba que no haya fugas ni daños en las conexiones eléctricas.
Asegúrate de que el área alrededor del agitador esté despejada.
Durante la operación: Mantén las barreras de seguridad para prevenir accesos no autorizados.
Evita modificar la velocidad del agitador más allá de los límites recomendados por el fabricante.
Monitorea el agitador para detectar cualquier ruido o vibración inusual que pueda indicar un problema.

El mantenimiento preventivo es fundamental para prolongar la vida útil de tu agitador y prevenir fallas. Realiza inspecciones regulares para detectar cualquier signo de desgaste o daño, y toma medidas para corregir estos problemas de manera proactiva.

Mantenimiento programado: Limpieza del motor y comprobación de su aislamiento y conexiones.
Revisión de sellos y juntas para garantizar la estanqueidad adecuada.
Lubricación de componentes según las especificaciones del fabricante.
Inspecciones rutinarias: Verifica regularmente la ausencia de fugas o rastros de corrosión.
Evalúa si hay señales de desgaste en las piezas mecánicas.
Realiza pruebas de operación para validar la eficiencia y el rendimiento del agitador.

Aplicaciones de la dosificación de floculantes

El floculante se utiliza en tratamientos de aguas residuales para remover sólidos, clarificar agua, suavizar cal, espesar lodos y deshidratar sólidos. Los coagulantes/floculantes se dosifican en fases secundaria y terciaria de tratamiento, y ayudan a reciclar agua haciéndola más clara, menos abrasiva, protegiendo los equipos de trabajo.

La poliamina se usa cuando los sólidos suspendidos más pequeños (micropartículas) tienden a escapar del proceso de floculación. Su función es optimizar la calidad de clarificación de aguas turbias como mármoles sintéticos, vidrio, cerámica y sus derivados.

El uso de la poliamina se decide según el material a tratar, mediante un jar-test de laboratorio. En detalle, las partículas suspendidas pueden interactuar entre sí, aglomerándose primero en microflóculos (coagulante) y luego en flóculos (floculante).

Los agentes químicos, si se utilizan puros, es decir, con cantidades insignificantes de sal en su composición, no dañan las máquinas ni las tuberías metálicas. Los agentes químicos pueden dañar la maquinaria y las tuberías si se adquieren de manera imprudente en formato líquido y sin una ficha de seguridad del producto.

Esquema de coagulación floculación decantación

Synertech SAS: Decantador Floculador de Placa Inclinada

tags: #agitador #floculante #decantador
