DANODREN® JARDÍN es un geocompuesto formado por una lámina nodular de polietileno de alta densidad (PEAD) de color verde y un geotextil de polipropileno (PP) para el drenaje, la filtración y la protección de la impermeabilización en cubiertas ajardinadas intensivas. El geotextil fusionado a los nódulos absorbe y filtra el agua del terreno, evitando la colmatación del sistema.
La capa drenante permite evacuar el exceso de agua, proteger la lámina impermeabilizante frente a posibles punzonamientos provocados por las tierras de relleno y mantener un drenaje permanente. Su aplicación principal corresponde a cubiertas ajardinadas, aunque sus características deben diferenciarse de las de DANODREN H15 PLUS, destinado principalmente al drenaje de estructuras enterradas, muros, soleras y determinadas cubiertas invertidas.
Qué es Danodren Jardín

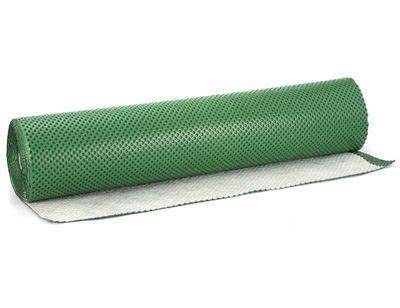

DANODREN JARDÍN es una lámina nodular de polietileno de alta densidad (PEAD) de color verde unida por termofusión a un geotextil no tejido de polipropileno calandrado para protección y drenaje horizontal, principalmente. Se trata de un geocompuesto formado por lámina nodular y geotextil para drenajes de cubiertas ajardinadas.
La lámina nodular crea una cámara de drenaje entre el soporte y las capas superiores del jardín, mientras que el geotextil actúa como elemento filtrante. Esta combinación facilita el paso del agua y limita el arrastre de partículas del terreno hacia los espacios de drenaje.
Aplicación en jardines y cubiertas ajardinadas
El campo de aplicación de DANODREN JARDÍN es el drenaje, la filtración y la protección de la impermeabilización en cubiertas ajardinadas intensivas en todo tipo de edificios. La solución permite transformar superficies tradicionalmente hormigonadas o asfaltadas en espacios verdes que influyen positivamente en el microclima urbano.

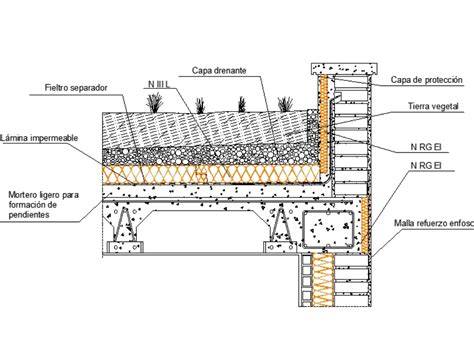

En una cubierta ajardinada, la capa drenante se dispone sobre la impermeabilización o sobre el sistema previsto por el proyecto y debajo de la tierra vegetal. De este modo, el agua sobrante puede circular por la estructura nodular sin quedar retenida en exceso en el sustrato, mientras el geotextil filtra el agua antes de su evacuación.
Funciones principales de la capa drenante
- Drenaje: proporciona un drenaje permanente y facilita la gestión del agua acumulada en las capas del jardín.
- Filtración: el geotextil absorbe y filtra el agua del terreno, evitando la colmatación del sistema.
- Protección: protege la lámina impermeabilizante frente a posibles punzonamientos provocados por las tierras de relleno.
- Resistencia: es resistente a la rotura, al impacto y no deformable.
- Durabilidad: es imputrescible e inalterable frente a los agentes químicos presentes en el suelo, como sulfatos y cloruros.
El sistema no sustituye en ningún caso a la lámina impermeabilizante. La impermeabilización debe formar parte del sistema constructivo y estar correctamente ejecutada antes de colocar la capa drenante.
Composición y materiales
La lámina drenante está fabricada con polietileno de alta densidad (PEAD), un material que aporta resistencia mecánica y estabilidad frente a las condiciones habituales del terreno. El geotextil está formado por polipropileno (PP) calandrado y queda unido a la lámina nodular.
La estructura nodular genera el espacio necesario para el drenaje horizontal. El geotextil cumple la función de filtro y ayuda a impedir que las partículas finas del sustrato obstruyan los canales de evacuación.
| Característica | Valor |
|---|---|
| Material de la lámina | Polietileno de alta densidad (PEAD) |
| Material del geotextil | Polipropileno (PP) |
| Color | Verde |
| Presentación | Rollo de 18 m x 2,10 m |
| Superficie del rollo | 37.8 m² |
| Número de nódulos | 1907 nódulos/m² |
| Altura de nódulos | 8 mm |
| Volumen de aire entre nódulos | 5.9 L/m² |
Datos técnicos de Danodren Jardín
| Concepto | Valor | Norma |
|---|---|---|
| Alargamiento longitudinal | >40 % | - |
| Alargamiento transversal | 60 ±20 % | - |
| Resistencia a compresión | 250 ±20% | UNE EN ISO 604 |
| Permeabilidad al agua perpendicularmente al plano | 0,11 - 0,033 m/s | UNE EN ISO 11058 |
| Resistencia a la perforación dinámica | 10 +5 mm | UNE EN 13433 |
| Resistencia a la tracción longitudinal | 19, -4 kN/m | UNE EN ISO 10319 |
| Resistencia a la tracción transversal | 15, -4 kN/m | UNE EN ISO 10319 |
| Tamaño de abertura característica | 87,5 +/- 42,5 µm | UNE EN ISO 12956 |
| Capacidad de flujo en el plano; q=20 kPa; i=1 | 0,002 -0,0002 m²/s | UNE-EN ISO 12958 |
| Resistencia al punzonamiento estático (CBR) | 2.5 -0.5 kN | UNE EN ISO 12236 |
| Durabilidad | >50;suelo natural;4 | ANEXO B DE LA NORMA APLICABLE |
Colocación de Danodren Jardín
Preparación del soporte
La superficie del soporte y los puntos singulares deben estar uniformes, limpios, secos y carecer de cuerpos extraños. Antes de la instalación deben revisarse las zonas de encuentro, los cambios de plano, los pasos de tubos y los elementos que puedan afectar a la continuidad del sistema.
En el caso de una cubierta aislada, el soporte para DANODREN Jardín es poliestireno extruido (XPS) DANOPREN TR, por lo que habrá que tender una capa de geotextil de poliéster DANOFELT PY 200 para evitar la incompatibilidad química entre materiales. Cuando la cubierta no esté aislada, el soporte es una lámina impermeabilizante asfáltica o sintética con propiedades frente a la penetración de raíces.
Orientación de la lámina
DANODREN JARDÍN se coloca con el geotextil hacia arriba. La orientación permite que el geotextil quede en contacto con la tierra vegetal y funcione como capa de filtración entre el sustrato y la estructura nodular.
La lámina no debe utilizarse como sustituto de la impermeabilización. La impermeabilización debe estar correctamente terminada y preparada antes de extender DANODREN JARDÍN.
Solapes entre rollos
El geotextil presenta un ancho de 5 cm menos que la lámina drenante para facilitar el solape de rollo con rollo. Para realizar el solape, se despega el geotextil 7 cm, dejando al descubierto 12 cm de lámina drenante, donde se realizará el solape con la siguiente lámina.
Los rollos deben colocarse de forma que los solapes queden correctamente apoyados y no se produzcan discontinuidades en la superficie de drenaje. La ejecución de los encuentros y de los puntos singulares debe mantener la continuidad de la capa filtrante.
Colocación de la tierra vegetal
Se procede al extendido de la tierra vegetal, la cual se colocará directamente encima de la capa geotextil. El extendido debe realizarse de manera que no se dañe la lámina ni se desplacen los rollos o sus solapes.
La tierra vegetal constituye la capa superior destinada al crecimiento de la vegetación. La capa drenante queda situada debajo del sustrato, protegida por el propio sistema de cubierta ajardinada una vez finalizada la ejecución.
Arquetas y puntos registrables
La ejecución incluye la realización de arqueta registrable de jardinería. Las arquetas permiten resolver determinados puntos de inspección y mantenimiento del sistema de evacuación de agua sin interrumpir la continuidad general de las capas de la cubierta.
Compatibilidad con el soporte
Cuando el soporte es poliestireno extruido, debe colocarse una capa geotextil de poliéster DANOFELT PY 200 para evitar la incompatibilidad química entre materiales. En el caso de que la cubierta no esté aislada, el soporte puede ser una lámina impermeabilizante asfáltica o sintética con propiedades frente a la penetración de raíces.
La elección del soporte y la disposición de las capas deben corresponder al sistema constructivo previsto. La lámina drenante se coloca después de comprobar que la base está limpia, seca, uniforme y libre de elementos que puedan dañarla.
Almacenamiento, manipulación y conservación
- El producto debe almacenarse en un lugar seco y protegido de la lluvia, el sol, el calor y las bajas temperaturas.
- El producto se almacenará en posición vertical.
- El producto no es tóxico ni inflamable.
- La lámina debe protegerse durante la manipulación para evitar daños antes de su colocación.
La protección provisional debe mantenerse hasta que se complete la ejecución de las capas superiores. La exposición prolongada a la lluvia, el sol, el calor o las bajas temperaturas puede afectar a las condiciones de conservación del material.
Diferencias entre Danodren Jardín y Danodren H15 Plus
DANODREN JARDÍN está destinado al drenaje, la filtración y la protección de la impermeabilización en cubiertas ajardinadas intensivas. DANODREN H 15 PLUS es un geocompuesto de lámina nodular de polietileno de alta densidad (PEAD) con geotextil de polipropileno (PP) calandrado para drenaje de estructuras enterradas.
| Producto | Aplicación principal | Orientación del geotextil |
|---|---|---|
| DANODREN JARDÍN | Drenaje, filtración y protección de la impermeabilización en cubiertas ajardinadas intensivas | Hacia arriba |
| DANODREN H15 PLUS | Drenaje de muros enterrados, soleras y estructuras enterradas | Contra el terreno en muros y soleras |
Danodren H15 Plus en muros
En muros, DANODREN H PLUS se coloca con el geotextil contra el terreno. El soporte puede ser una lámina impermeabilizante y la superficie debe estar uniforme, limpia, seca y libre de cuerpos extraños.
La lámina se fija cada 50 cm a lo largo y ancho del solape con fijaciones DANODREN. También se podrán utilizar fijaciones del tipo HILTI, modelo X-SW o similar. La parte superior es anclada con el perfil metálico DANODREN, fijándose mecánicamente.
Así, la lámina drenante está protegida frente al vertido, relleno y compactado posterior de la zanja y entrada de agua. Esta fijación debe hacerse 10 cm por encima de la lámina impermeabilizante.
Danodren H15 Plus en soleras
Cuando hay presión hidrostática o la solera está por debajo del nivel freático, DANODREN H PLUS se extiende con el geotextil contra el terreno. Los solapes se realizan igual que en muros.
Danodren H15 Plus en cubiertas invertidas
Cuando hay una cubierta invertida con pavimento continuo, DANODREN H PLUS se colocará con el geotextil hacia arriba. Los solapes se realizarán igual que en muros.
Ventajas de utilizar una capa drenante y filtrante
La combinación de lámina nodular y geotextil permite resolver simultáneamente las funciones de drenaje, filtración y protección. El geotextil fusionado a los nódulos absorbe y filtra el agua del terreno, evitando la colmatación del sistema.
El sistema es fácil y rápido de instalar, resistente a la rotura, al impacto y no deformable. También es imputrescible e inalterable frente a los agentes químicos presentes en el suelo, como sulfatos y cloruros.
La protección frente a los punzonamientos resulta especialmente importante cuando sobre la impermeabilización se colocan capas de tierra vegetal, rellenos u otros materiales que pueden ejercer presión o generar esfuerzos localizados. La estructura nodular crea una separación física entre el soporte y las capas superiores.
Normativa y certificación
- CTE DB-HE: Código Técnico de la Edificación. Documento Básico: Habitabilidad. Ahorro de Energía.
- Norma UNE-EN 13252 de Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.
- Norma UNE-EN 13967 de Láminas anticapilaridad plásticas y de caucho, incluidas las láminas plásticas y de caucho que se utilizan para la estanquidad de estructuras enterradas.
- Reglamento 305/2011 UE. Productos de construcción.
La ejecución de las soluciones de drenaje debe realizarse conforme al proyecto, a las condiciones del soporte y a la normativa legal vigente. La correcta aplicación del producto forma parte de las condiciones necesarias para que el sistema funcione como capa drenante, filtrante y protectora.
Comprobaciones antes de cubrir la instalación
- Comprobar que la superficie del soporte está uniforme, limpia, seca y libre de cuerpos extraños.
- Verificar la compatibilidad entre la lámina drenante y el soporte.
- Comprobar que la impermeabilización está correctamente ejecutada y que presenta propiedades frente a la penetración de raíces cuando corresponda.
- Colocar DANODREN JARDÍN con el geotextil hacia arriba.
- Resolver los solapes entre rollos dejando al descubierto la zona de lámina drenante prevista.
- Revisar los puntos singulares, los encuentros y las arquetas registrables de jardinería.
- Extender la tierra vegetal directamente encima de la capa geotextil.
- Proteger la instalación frente a daños durante los trabajos posteriores.
La revisión final debe confirmar que la capa drenante permanece continua, que el geotextil no ha sufrido desgarros y que los solapes no se han desplazado durante el extendido de la tierra vegetal.
