Para una tubería de 160 mm en una instalación de depuración con filtro de arena, el caudalímetro debe estar diseñado para diámetros grandes y su rango de medición debe corresponderse con el caudal real de la bomba y del filtro. Los caudalímetros tipo rotámetro son especialmente adecuados porque permiten instalaciones desde tuberías pequeñas de Ø50 mm hasta instalaciones de gran caudal con diámetros de 160 mm, 200 mm o incluso superiores.
La elección no debe hacerse únicamente por el caudal que se desea medir, sino respetando también el diámetro nominal de la tubería. Cada caudalímetro ya sea tipo rotámetro o tipo válvula de clapeta está diseñado para un diámetro de tubería específico, y su rango de medición está calibrado según el caudal que puede circular de forma natural por esa sección de tubería.
Qué caudalímetro corresponde a una tubería de 160 mm
El caudalímetro debe instalarse en una tubería del mismo diámetro nominal para el que ha sido diseñado. Por ejemplo: Si la instalación cuenta con una tubería de Ø50 mm, se debe instalar un caudalímetro diseñado específicamente para Ø50 mm. No es recomendable instalar un caudalímetro de Ø63 mm en una tubería de Ø50, ya que se perdería precisión en la medición.
En una instalación de 160 mm, debe comprobarse que el modelo elegido sea compatible con ese diámetro o que el fabricante contemple expresamente su montaje en tuberías de 160 mm. Las medidas disponibles para determinados caudalímetros de piscina abarcan desde 50 a 200 mm, por lo que una tubería de 160 mm se encuentra dentro de ese intervalo.
Un error habitual es pensar que se puede elegir un caudalímetro únicamente en función del caudal que queremos medir, sin tener en cuenta el diámetro de la tubería donde va instalado. Porque el caudal de agua está directamente relacionado con la sección de la tubería.
Un caudalímetro calibrado para una tubería de 50 mm tendrá un rango de medición típico, por ejemplo, de 5 a 15 m³/h. Si se instalara ese mismo caudalímetro en una tubería mayor, podría recibir un caudal superior a su rango de lectura, falseando los datos o incluso dañando el dispositivo.
Por qué es importante medir el caudal en un filtro de arena
El caudal es el volumen de agua que circula por una tubería en un tiempo determinado. Se mide habitualmente en litros por hora (l/h) o metros cúbicos por hora (m³/h). Es el parámetro fundamental para dimensionar correctamente el sistema de filtración y garantizar la eficacia del tratamiento del agua.
Los caudalímetros para piscinas permiten medir con exactitud el caudal de agua que circula a través del sistema hidráulico. Gracias a su precisión, facilidad de instalación y utilidad en el mantenimiento, se han convertido en herramientas imprescindibles para garantizar una filtración eficiente y un consumo energético controlado.
Saber cuántos m³/h están circulando por nuestra instalación nos aporta datos fundamentales para:
- Verificar el rendimiento de la bomba.
- Comprobar si el filtro está trabajando dentro de sus valores óptimos.
- Ajustar el caudal para sistemas de dosificación automática o electrólisis salina.
- Detectar posibles pérdidas de rendimiento por suciedad en el filtro, válvulas semiactuadas o problemas hidráulicos.
Mantener una piscina en óptimas condiciones requiere una filtración eficiente y un lavado adecuado del filtro. Sin embargo, estos procesos dependen directamente de la velocidad del flujo de agua, y sin un caudalímetro es imposible ajustar correctamente la velocidad de la bomba.
Ajustar la velocidad de una bomba sin conocer el caudal real del sistema es una estimación poco fiable que puede comprometer la eficacia de la filtración. Una velocidad de filtración excesiva reduce la capacidad del filtro para retener impurezas, mientras que una velocidad baja en el lavado del filtro puede dejar residuos y disminuir su eficiencia.
Un caudalímetro permite conocer con precisión el flujo de agua y ajustar la bomba para obtener un rendimiento óptimo. Las bombas de velocidad variable o el uso de variadores de frecuencia Invertek, facilitan la regulación del caudal.
Relación entre la bomba, el filtro de arena y el caudalímetro
La base para este cálculo es el tiempo de recirculación (tiempo de funcionamiento que el equipo de filtración necesita para que todo el agua de la piscina pase a través de él). Este tiempo de recirculación podría calcularse mediante una serie de variantes (número de bañistas, calidad del agua, distancia a arboles, número de skimmer…) pero la mayoría de los profesionales, también nosotros, usamos una constante: 6 horas.
Es decir; partimos de la premisa de que buscamos una bomba capaz de hacer pasar por el filtro la totalidad del agua de la piscina en 6 horas, y un filtro capaz de tratar ese volumen de agua en el mismo tiempo.
El siguiente paso pues es conocer el volumen de agua que contiene nuestra piscina. Pongamos como ejemplo que el resultado del cálculo del volumen de nuestra piscina ha sido 60 m3 (60.000 litros).
Bien, esto quiere decir que necesitamos una bomba que en 6 horas pase por el filtro 60 m3, y un filtro capaz de asumir esa cantidad de agua. Como quiera que los fabricantes nos van a dar los rendimientos de sus equipos en horas y no en 6 horas debemos hacer el siguiente cálculo para obtener el volumen por hora:
Tomando el ej. 60m3/6horas = 10m3/hora
La bomba y el filtro que necesitamos para el ejemplo son los que según las características del fabricante sean capaces de darnos un caudal (bomba) y un volumen de filtración (filtro) igual o superior a 10m3/hora.
Muy importante: la bomba y el filtro forman un equipo, por tanto han de ir en concordancia, sobre todo no debemos nunca instalar un filtro que no soporte el caudal de la bomba.
Siempre trataremos, en el caso de no encontrar los dos elementos que ofrezcan exactamente el mismo caudal, que el filtro sea mayor que la bomba, de esta forma bajaremos la velocidad de filtración y esto jugará en nuestro favor, como en el ejemplo propuesto = Bomba de 10.400 y filtro de 14.000.
En una tubería de 160 mm, el caudalímetro debe permitir comprobar que el caudal que atraviesa el filtro de arena se mantiene dentro de los valores de trabajo de la bomba, del filtro y de los equipos auxiliares conectados al circuito.
Tipos de caudalímetros para depuración

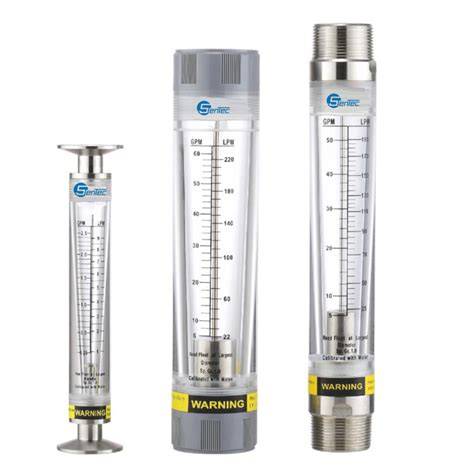

Caudalímetros tipo rotámetro
Los rotámetros son caudalímetros visuales que permiten observar directamente el caudal gracias a una pieza flotante que asciende en función del flujo de agua. Su instalación suele hacerse en posición vertical, y son especialmente útiles para lecturas rápidas e intuitivas.
Entre sus características se encuentran:
- Amplio rango de instalación: desde tuberías pequeñas de Ø50 mm hasta instalaciones de gran caudal con diámetros de 160 mm, 200 mm o incluso superiores.
- Fácil lectura visual.
- Alta fiabilidad en instalaciones limpias, con agua bien filtrada.
- Mantenimiento sencillo.
Los usos habituales de los rotámetros incluyen instalaciones con bombas de velocidad variable, piscinas comunitarias o públicas donde se requiere control de caudal y sistemas donde se necesita una referencia visual continua del flujo.
Caudalímetros con válvula de clapeta
Este tipo de caudalímetro incorpora una válvula de clapeta, ofreciendo una lectura del caudal mediante el desplazamiento de una aleta interna. Son una solución más compacta y discreta que el rotámetro, y pueden instalarse en diferentes orientaciones (horizontal o vertical).
Su rango de instalación es más reducido: más adecuados para tuberías de pequeño o mediano diámetro. No recomendables en instalaciones de gran caudal o con diámetros superiores a 110 mm, ya que la precisión disminuye.
Su diseño compacto permite la lectura en espacios más reducidos. Para una tubería de 160 mm destinada a la depuración mediante filtro de arena, el rotámetro resulta más apropiado cuando el sistema trabaja con un caudal elevado.
Caudalímetros FlowVis
Entre las opciones disponibles en el mercado, FlowVis destaca por su alta precisión del 98% y su diseño innovador. A diferencia de otros caudalímetros que requieren largos tramos rectos de tubería antes y después de su instalación, FlowVis puede colocarse en cualquier posición: horizontal, vertical o incluso al revés.
Además, puede instalarse entre codos, lo que facilita su implementación en instalaciones ya existentes sin necesidad de modificar la tubería. Otra ventaja clave es su capacidad para medir tanto el caudal como la velocidad del agua en metros por segundo, proporcionando una recomendación precisa de la velocidad adecuada para la filtración y el lavado del filtro.
FlowVis no requiere calibración y, además, actúa como válvula de retención, lo que añade una función extra de seguridad al sistema de circulación del agua.
Antes de instalar el caudalímetro de agua Flowvis no necesitaremos tener en cuenta las distancias mínimas que debemos mantener de codos o tés antes o después, a diferencia de otros modelos de caudalímetros del mercado no son necesarios para una correcta medición.
A diferencia de otros caudalímetros no es necesario realizar un cálculo de perdida de carga a la hora de su instalación. En otro tipo de caudalímetros necesitaríamos instalarlo en un tramo recto de 15 x el díametro del tubo.
Se puede instalar en cualquier posición, vertical u horizontal. Lectura sencilla en m3/h. Máxima precisión, alrededor del 98%. No hay problemas de obstrucción, este caudalímetro no tiene una hélice ni un péndulo donde puedan haber enganches facilitando así las labores de mantenimiento.
Los modelos FlowVis DN40 y DN50 actúan como una válvula antirretorno, pero esta característica no debe extrapolarse automáticamente a una tubería de 160 mm sin comprobar el modelo concreto y su documentación técnica.
OPTIFLUX 2050: Instalación, puesta en marcha y verificación | KROHNE Tutorials
Caudalímetro de metacrilato con flotador
El caudalímetro es un tubo cónico transparente (más estrecho en la parte inferior y más ancho en la parte superior). Se instalan en una posición vertical ideal y se conectan en serie con tuberías de caudal conocido.
Dentro del tubo hay un flotador de acero inoxidable, que se moverá a una altura específica, dependiendo del peso del flotador y la presión del agua. Por lo tanto, cuanto mayor sea el caudal, mayor será la posición del flotador, por lo que el caudal (litro / hora o GPM) se marcará en la escala marcada en el tubo transparente.
El flotador en acero inoxidable AISI 316 previene la acumulación de la corrosión. El tubo de metacrilato transparente permite observar directamente la posición del flotador y realizar una lectura visual del flujo.
Los caudalímetros se construyen para soportar temperaturas del agua hasta 90ºC y fabricados para trabajar con tuberías de PVC. La bola de acero inoxidable 316 previene la acumulación de la corrosión.
Las características indicadas para determinados modelos de piscina son lectura directa en litros/minuto, presión máxima admisible de 10 bar, precisión de +- 8% y temperatura máxima de 80º C.
Todos los modelos de caudalímetros vienen equipados con una purga de aire superior, la cual trabaja a dos escalas de lectura en lts/min y Galones/min. Estas, además, aguantan una presión máxima de hasta 4 bars.
Otros modelos de metacrilato trabajan con una temperatura máxima de 55ºC (131ºF), una presión de hasta 15 bar y escalas dobles en l/h y GPM. Por ello, los valores de presión y temperatura deben comprobarse siempre en la ficha del modelo concreto antes de instalarlo.
Orientación de montaje
La orientación depende del diseño del caudalímetro. Algunos modelos están fabricados específicamente para instalación en tubería horizontal y otros para instalación en tubería vertical.
- Caudalímetro vertical para instalación en tubería horizontal.
- Caudalímetro horizontal para instalación en tubería vertical.
Los rotámetros de flotador se instalan normalmente en posición vertical porque la lectura depende del desplazamiento ascendente del flotador. FlowVis puede instalarse en cualquier posición: horizontal, vertical o incluso al revés.
La instalación en línea implica cortar la tubería y colocar el dispositivo entre ambos extremos. Por inserción, en cambio, se realiza una perforación en la tubería para introducir un sensor, con menor impacto en la instalación.
Ubicación dentro del circuito de depuración
El lugar ideal es en la tubería de retorno, después del filtro y antes del calentador (si lo hay). Esto garantiza mediciones precisas del agua filtrada.
A nivel general se recomienda su instalación ente grupo motobomba y filtro para tener un control de las velocidades de filtración y de lavaje.
La ubicación concreta debe adaptarse al objetivo de la medición. Si se desea controlar el caudal que entra en el filtro de arena, se instalará en el tramo correspondiente al circuito de filtración; si se desea verificar el agua ya filtrada, el lugar ideal es la tubería de retorno, después del filtro y antes del calentador.
Algunos modelos requieren tramos rectos para garantizar precisión: Generalmente, se necesitan 10 veces el diámetro del tubo antes y 5 veces después. Modelos como el FlowVis no requieren tramos rectos largos y pueden instalarse incluso entre codos.
Precisión necesaria para una tubería de 160 mm
Una duda frecuente a la hora de elegir un caudalímetro es si realmente merece la pena invertir en un modelo de alta precisión. Y la respuesta es clara: no estamos en un laboratorio, por tanto, no necesitamos una medición ultra precisa al mililitro, pero sí necesitamos una lectura fiable y coherente con nuestra instalación.
Con un margen de ±5 a ±10% en la lectura, más que suficiente para:
- Tomar decisiones prácticas.
- Realizar ajustes.
- Entender si estamos por debajo o por encima del caudal recomendado por los fabricantes de equipos auxiliares (UV, cloradores, bombas dosificadoras…).
En definitiva, no buscamos una cifra exacta, sino un valor de referencia fiable y coherente con lo que debería estar pasando en nuestra instalación.
Los modelos con una precisión certificada de hasta ±2% son adecuados para instalaciones donde se requiera exactitud, como sistemas de cloración salina o bombas de velocidad variable. Para una instalación de depuración con filtro de arena, la precisión necesaria dependerá del nivel de control que se quiera ejercer sobre la filtración, el lavado y la regulación de la bomba.
Presión, temperatura y materiales
El caudalímetro debe soportar la presión máxima de trabajo del circuito y las temperaturas previstas del agua. La presión máxima admisible indicada para determinados modelos es de 10 bar, mientras que otros modelos de metacrilato alcanzan hasta 15 bar.
Los materiales habituales incluyen tubo de metacrilato de metilo, conexiones de PVC-U, juntas tóricas de EPDM, topes de PVDF, indicador de PE y flotador de AISI 316.
La junta resistente asegura el sellado hermético. El diseño permite abrir y quitar de forma fácil los depósitos del cal, facilitando las labores de mantenimiento.
La resistencia química del metacrilato debe tenerse en cuenta cuando el circuito utiliza productos de tratamiento del agua. En algunos casos, puede volverse amarillo, perder transparencia o formar microgrietas.
Rangos de caudal disponibles
El rango de medición debe incluir el caudal mínimo y máximo que puede producir la bomba en las condiciones reales de funcionamiento. Si el caudal habitual queda fuera de la escala, la lectura no será útil aunque el diámetro nominal sea correcto.
| Modelo | Rango indicado |
|---|---|
| Caudalímetro TOP 2" | 9,5 a 31 m3/h |
| Caudalímetro TOP 2 ½" | 16 a 54 m3/h |
| Caudalímetro TOP 3" | 23 a 68 m3/h |
| Caudalímetro TOP 4" | 35 a 113 m3/h |
| Caudalímetro TOP 6" | 90 a 238 m3/h |
| Caudalímetro TOP 8" | 160 a 430 m3/h |
| Caudalímetro VERTICAL 2" | 9,5 a 31 m3/h |
| Caudalímetro VERTICAL 2 ½" | 16 a 54 m3/h |
| Caudalímetro VERTICAL 3" | 23 a 68 m3/h |
| Caudalímetro VERTICAL 4" | 35 a 113 m3/h |
| Caudalímetro VERTICAL 8" | 160 a 430 m3/h |
Los rangos anteriores corresponden a modelos con conexiones nominales expresadas en pulgadas y no deben considerarse automáticamente equivalentes a una tubería de 160 mm. Para seleccionar un equipo destinado a Ø160 mm, es imprescindible confirmar la correspondencia dimensional, el tipo de conexión y el rango de medición en la documentación del modelo.
Instalación y mantenimiento
Si vas a comprar un caudalímetro de agua, ya sea para cambiar la pieza o instalarlo desde cero, te aconsejamos que adquieras un producto de buena calidad y que este sea instalado por un profesional.
Esto es debido a que, si la pieza no está bien instalada, podrá existir un exceso en la filtración de agua, generando un mayor consumo.
El montaje de determinados modelos requiere un agujero de 3/4” de diámetro en el orificio de la tubería. Esta especificación corresponde a caudalímetros por inserción y no debe aplicarse a un modelo en línea para tubería de 160 mm.
Los caudalímetros se han diseñado para ser compatibles con prácticamente con todos los existentes para facilitar su reposición. La junta resistente asegura el sellado hermético.
El mantenimiento consiste en abrir y quitar de forma fácil los depósitos del cal. La ausencia de hélices o péndulos reduce los riesgos de enganche y facilita las labores de mantenimiento en determinados modelos.
¿Es importante que el caudalímetro tenga función antirretorno? Sí, especialmente si deseas evitar el flujo inverso que podría dañar otros componentes.
Qué problemas permite detectar
Los caudalímetros facilitan la detección de obstrucciones o fallos en el sistema hidráulico antes de que causen problemas mayores. También ayudan a mantener un caudal estable y controlado, evitando el desgaste prematuro de los componentes.
- Suciedad acumulada en el filtro de arena.
- Obstrucciones en las tuberías.
- Reducción del rendimiento de la bomba.
- Válvulas parcialmente cerradas o semiactuadas.
- Cambios de programación en bombas de velocidad variable.
- Pérdidas de eficiencia hidráulica.
- Caudal insuficiente para cloradores, equipos UV o bombas dosificadoras.
Sin un caudalímetro, todo es especulación. Muchos usuarios asumen que su instalación funciona bien "porque siempre ha sido así", pero el caudal puede variar considerablemente con el tiempo: desgaste de bombas, obstrucciones, cambios de programación…
Contar con un caudalímetro sencillo es una inversión pequeña que ahorra muchos dolores de cabeza a largo plazo.
Cómo elegir el modelo para una instalación de 160 mm
- Confirmar que el caudalímetro está diseñado para tubería de 160 mm.
- Determinar el caudal mínimo, nominal y máximo de la bomba.
- Comprobar que el rango de medición incluye el caudal real de funcionamiento.
- Verificar si el modelo se instala en línea o por inserción.
- Confirmar si debe montarse en posición vertical, horizontal o en cualquier orientación.
- Revisar la presión máxima admisible y la temperatura máxima de trabajo.
- Comprobar la necesidad de tramos rectos antes y después del instrumento.
- Verificar la compatibilidad con PVC, juntas y productos químicos utilizados en la depuración.
- Comprobar si incorpora válvula antirretorno o si esta debe instalarse por separado.
Para piscinas grandes o instalaciones públicas, recomendamos los rotámetros por su mayor rango de compatibilidad y facilidad de lectura. Para piscinas privadas de tamaño medio o pequeño, los caudalímetros con válvula de clapeta pueden ser una buena alternativa.
En una tubería de 160 mm vinculada a un filtro de arena para depuración, la prioridad es combinar compatibilidad dimensional, rango suficiente, lectura clara, resistencia a la presión y facilidad de mantenimiento. El diámetro de la tubería y el caudal de trabajo deben verificarse conjuntamente antes de elegir el modelo.
