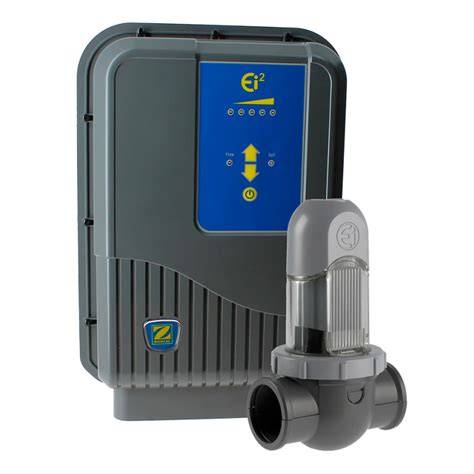

La célula del clorador salino Zodiac Ei² 25 es el componente en el que la sal disuelta en el agua se transforma mediante electrólisis en cloro gaseoso, un potente desinfectante que se disuelve instantáneamente en el agua. El equipo está diseñado para piscinas de hasta 110 m³, ofrece una producción de cloro de 25 g/h y utiliza electrodos de titanio de alta calidad y duración prolongada.
La célula compacta puede instalarse en posición horizontal o vertical y admite soportes de tubería DN50 mm, DN63 mm y 1 1/2'' (48 mm). Para que la electrólisis funcione correctamente, el pH de la piscina debe mantenerse entre 7,2 y 7,6.
Qué es la célula Zodiac Ei² 25
El Clorador salino para piscinas Zodiac Ei² 25 es un equipo de electrólisis salina que está apto para todo tipo de instalaciones gracias a los excelentes componentes utilizados por Zodiac en su fabricación. Este clorador salino es muy fácil de instalar gracias al sistema patentado Quick and Fix (instalación en 10 min.).
La célula compacta y la caja impermeable IPX5 permiten instalar el clorador Ei² en espacios reducidos. El Clorador salino para piscinas Zodiac Ei² está equipado de células con electrodos de titanio de alta calidad y de larga duración, brindandole al usuario una total tranquilidad.
Cómo funciona la electrólisis salina
La electrólisis salina es un principio simple que se parece al comportamiento del mar y su ecosistema: el agua de la piscina está ligeramente salada, de 4 g/l, es decir, 9 veces menos que el agua de mar.
Por electrólisis, a través de la célula, la sal se transforma en cloro gaseoso, un potente desinfectante que se disuelve instantáneamente en el agua. El cloro gaseoso destruye todos los microorganismos en la célula y aporta al vaso de la piscina un nivel correcto de cloro libre.
El cloro activo que se elimina bajo el efecto de los rayos UV solares se renueva constantemente por la célula sin que sea necesaria ninguna intervención. El cloro producido permite luchar contra las bacterias, las algas y los microorganismos.
El electrolizador se instala en la filtración de la piscina. La electrólisis salina Zodiac Ei² se adapta a todos los tipos de piscinas y de revestimientos.
- Panel de control: ajuste del nivel de producción de cloro activo.
- Agua ligeramente salada: 4 g/l.
- Célula: producción de cloro activo mediante agua salada.
Producción y capacidad de tratamiento
El Zodiac Ei² 25 tiene una producción nominal de cloro de 25 g/h y puede tratar un volumen máximo de agua de 110 m³ en clima cálido con una filtración de 8 horas al día.
| Característica | Valor |
|---|---|
| Modelo | Ei² 25 |
| Volumen máximo de agua tratada | 110 m³ |
| Condición de cálculo | Clima cálido, filtración 8 h/día |
| Producción de cloro | 25 g/h |
| Amperaje de salida nominal | 5.0 A |
| Potencia | 140 W |
La capacidad indicada de 110 m³ corresponde a las condiciones de clima cálido y filtración durante 8 horas al día. La producción efectiva también depende del tiempo de filtración, del nivel de sal, de la temperatura del agua y del equilibrio químico de la piscina.
Características de la célula Zodiac Ei² 25
- Células con electrodos de titanio de alta calidad y de duración prolongada.
- Duración de vida de la célula: 7.500 h en buenas condiciones de uso.
- Placas de titanio con tratamiento de rutenio SC6.
- Inversión de polaridad cada 5 h.
- Posición de la célula horizontal o vertical.
- Detector automático de caudal.
- Indicador de falta de sal.
- Indicador de falta de agua.
- Interfaz de usuario mediante leds.
- Modo de funcionamiento Normal y Low.
- Reloj o programador conectado a la filtración.
- Caja con índice de protección IPX5.
- Suministrado con kit de instalación.
El indicador de falta de sal reduce la producción para proteger el electrodo. El indicador de falta de agua provoca la parada automática del equipo en caso de falta de caudal de agua en la célula.
El cambio de polaridad permite realizar una limpieza automática de los electrodos y ayuda a limitar la formación de incrustaciones. Los electrodos con tecnología Clearwater de titanio garantizan una longevidad óptima.
Sal necesaria para el funcionamiento
La tasa de sal recomendada para el Zodiac Ei² 25 es de 4 g/L y la tasa mínima indicada es de 3,3 g/L. En la electrólisis salina, el agua de la piscina está ligeramente salada: 4 g/l, es decir, 9 veces menos que el agua de mar.
Tras añadir agua nueva o después de lluvias, el nivel de sal puede disminuir aunque el equipo no lo refleje inmediatamente. Por eso conviene medir la sal real antes de atribuir una producción baja a una célula agotada.
Condiciones de pH y mantenimiento
Para el buen funcionamiento de la electrólisis, el pH de la piscina debe mantenerse en 7,2 y 7,6. La electrólisis salina sube el pH de forma natural, y el pH alto multiplica la calcificación sobre las placas.
La limpieza debe realizarse solo cuando hay cal visible, con ácido muy diluido, usando 1 parte en 10 de agua, añadiendo el ácido sobre el agua y solo mientras burbujee. Jamás se debe rascar con metal: el recubrimiento que produce el cloro no se regenera.
La célula debe conservarse limpia y seca durante el periodo de invernaje cuando corresponda. Con agua por debajo de aproximadamente 15 °C la electrólisis apenas produce cloro útil, pero sigue desgastando placas.
Caudal, presión y temperatura del agua
| Parámetro | Especificación |
|---|---|
| Caudal mínimo | 5 m³/h |
| Caudal máximo | 18 m³/h |
| Caudal superior al máximo | Bypass obligatorio |
| Presión máxima autorizada en la célula | 2,75 bar (KPa) |
| Temperatura máxima del agua | 40 °C |
| Temperatura mínima del agua | 5 °C |
El caudal mínimo necesario para purgar el aire de la célula es de 5 m³/h. El caudal máximo está limitado por las pérdidas de carga de la instalación y es de 18 m³/h; para caudales superiores es obligatorio instalar un bypass.
Instalación de la célula
Este clorador salino es muy fácil de instalar gracias al sistema patentado Quick and Fix, con una instalación indicada de 10 minutos. La célula puede montarse horizontal o verticalmente sin que las barras se rompan o se deformen.
El principio de instalación QUICK FIX utiliza dos agujeros de 20 mm de diámetro en la tubería, una abrazadera de fijación, los electrodos y el cuerpo de la célula transparente.
- Realice dos agujeros de 20 mm de diámetro en la tubería.
- Encaje la abrazadera de fijación en la tubería.
- Coloque los electrodos y fije el cuerpo de la célula transparente con la llave de fijación incluida.
Los soportes son compatibles con tuberías DN50 mm, DN63 mm y 1 1/2'' (48 mm). El equipo se suministra con kit de instalación.
Dimensiones y alimentación
| Elemento | Dimensiones o valor |
|---|---|
| Dimensiones de la célula, largo × ancho × alto | 16,5 × 22,5 × 12,5 cm |
| Dimensiones de la unidad de control, largo × ancho × alto | 28,5 × 40,5 × 12,5 cm |
| Longitud del cable caja-célula | 1,8 m |
| Índice de protección | IPX5 |
| Alimentación | 220-240 VAC / 50 Hz |
La alimentación es de 220-240 VAC / 50 Hz y el cable de alimentación incorpora un enchufe sobremoldeado. La caja impermeable IPX5 facilita la instalación del clorador en espacios reducidos.
Modos de funcionamiento y control
La interfaz de usuario funciona mediante leds. El equipo dispone de los modos de funcionamiento Normal y Low; el modo Low está indicado para una cubierta de 0 a 20%.
El reloj o programador está conectado a la filtración. De este modo, el clorador funciona cuando la bomba está en marcha y la producción de cloro queda vinculada al tiempo de circulación del agua.
El cambio de polaridad está establecido en 5 h. En la documentación de la gama también se indica un cambio de polaridad ajustable, cada 2 horas 30 minutos o 5 horas, en caso de agua muy dura.
Como Funciona una Electrólisis Salina
Vida útil de la célula
La duración de vida indicada para la célula es de 7.500 h, con placas de titanio y tratamiento de rutenio SC6. La duración se expresa en horas de electrólisis y depende principalmente de las condiciones de uso y del mantenimiento.
Con agua equilibrada y buenos hábitos, una célula da varias temporadas completas; con pH alto crónico y cal permanente, puede agotarse en la mitad de tiempo.
Señales de desgaste
- Necesitas subir el porcentaje de producción para obtener el mismo cloro libre que antes lograbas a menos.
- Las placas muestran el recubrimiento desgastado, con zonas metálicas claras donde antes había capa oscura.
- Hay cloro insuficiente al 100% con sal, pH y estabilizante en rango.
Antes de sentenciarla, descarta lo barato: sal real, cal en las placas y agua fría. Una célula «muerta» en abril suele ser una célula sucia en agua a 14 °C.
Qué revisar si la célula no produce cloro
El clorador no produce cloro, ¿qué reviso antes de comprar la célula? El orden de diagnóstico debe ir siempre de lo barato a lo caro.
- Sal medida de verdad: tras rellenos de agua o lluvias, el nivel baja sin que el display se entere.
- Cal en la célula: deben revisarse los depósitos blancos en las placas.
- Temperatura del agua: por debajo de aproximadamente 15 °C la producción cae de forma natural en todos los cloradores.
- pH y estabilizante: con pH alto el cloro pierde eficacia aunque exista; sin estabilizante, el sol lo destruye tan rápido como se produce.
- Horas de filtración: el clorador solo trabaja con la bomba en marcha.
- Conexiones del electrodo: la corrosión verdosa en los conectores explica muchas producciones intermitentes.
Si tras todo esto el cloro sigue sin llegar con el equipo al máximo, entonces sí: electrodo agotado.
Recambio de la célula o del electrodo
El recambio del electrodo célula Zodiac Ei 25 g/h está fabricado en aleación de titanio. Es un electrodo autolimpiante por inversión de polaridad, un repuesto de larga duración y sin incrustaciones de cal.
El recambio se sustituye de forma sencilla por el propio usuario. La célula de 25 g/h tiene 11 placas de conexión en determinadas versiones de la gama Ei² Expert, mientras que otros recambios Zodiac Ei 25 se identifican por cuatro pines o bornes de conexión.
Para la gama Zodiac Ei se indican las siguientes referencias de electrodo de recambio:
| Producción | Referencia |
|---|---|
| Zodiac 10 g/h | R0758800 |
| Zodiac 17 g/h | R0758900 |
| Zodiac 25 g/h | R0759000 |
También se indican las referencias antiguas W197601 para 10 g/h, W197612 para 17 g/h y W197621 para 25 g/h.
Compatibilidad de células y electrodos
Las células no son intercambiables entre gamas. Un electrodo de Ei² no vale en un eXO ni en un TRi, aunque el equipo se parezca por fuera.
Dentro de la misma gama, la producción manda: los g/h de la etiqueta deben coincidir exactamente con los del recambio.
- Geometría distinta: el electrodo debe encajar en su vaso o alojamiento concreto.
- Conexión eléctrica propia de cada familia.
- Emparejamiento con la electrónica: la fuente entrega la corriente calculada para esa célula.
Montar otra producción provoca funcionamiento errático, desgaste prematuro y, en el peor caso, daño en la electrónica.
Ei y Ei² no son la misma gama
Si tu clorador es un Ei², no sirve la sección de Ei: son gamas distintas aunque los nombres se parezcan y los equipos compartan aire de familia.
- Recambios Zodiac Ei.
- Recambios Zodiac Ei².
- Recambios Zodiac Ei² Expert.
- Recambios Zodiac EiSalt.
La regla de oro es la siguiente: si tu equipo pone «Ei²» en el frontal, tu sección es la de Ei², ni la de Ei ni la de Ei² Expert.
Cómo identificar la referencia correcta
Hay tres sitios donde mirar, por orden de fiabilidad:
- Frontal del equipo: Zodiac serigrafía el nombre de la gama, como Ei², eXO, TRi, GenSalt o Hydroxinator.
- Etiqueta lateral o trasera: además del modelo, indica la producción en g/h, el otro dato imprescindible.
- Manual o factura de la instalación, si los conservas.
Con esos dos datos, gama y producción, se puede identificar la célula o el electrodo correspondiente. La versión exacta está serigrafiada en el frontal del equipo.
Un minuto verificando la etiqueta antes de pedir evita quedarse con una pieza de varios cientos de euros que no encaja. Las células y electrodos son piezas específicas que no admiten devolución una vez servidas.
Otros componentes relacionados con la célula
Todas las gamas comparten arquitectura, aunque cada una use sus referencias:
- Electrodo o célula: donde la sal se convierte en cloro.
- Vaso o alojamiento de célula: el cuerpo en el que trabaja el electrodo, integrado en la tubería.
- Juntas tóricas y tuercas de fijación: garantizan la estanqueidad del conjunto.
- Cables y conectores de célula: proporcionan la alimentación del electrodo.
- Transformador y placa PCB: forman parte de la electrónica.
- Piezas de instalación: collarines, abrazaderas y adaptadores según el diámetro de la tubería.
- Tapón de hibernaje: sustituye al electrodo durante el invierno en las gamas que lo contemplan.
Los repuestos más habituales para este clorador son la célula, el vaso para el electrodo y las juntas de estanqueidad.
Diagnóstico rápido por síntomas
| Síntoma | Causa más probable | Qué revisar |
|---|---|---|
| Produce poco cloro | Sal baja, célula calcificada o agua fría | Medir sal real, limpiar célula y comprobar la temperatura del agua |
| Cloro insuficiente al 100% con todo en rango | Célula agotada | Electrodo de la gama y producción correctas |
| El equipo no enciende | Fusible o cable de alimentación | Fusible primero y después cable de red |
| Producción intermitente | Conectores de célula con corrosión | Cable de célula y tapa de conectores |
| Rezume en el vaso o alojamiento | Junta tórica vencida | Junta antes que vaso |
| Errores de detección con la bomba en marcha | Sensor de caudal o filtro sucio | Caudal real, estado del filtro y sensor |
| La tuerca de la célula no afloja | Cal en la rosca | Antical y llave oficial; nunca palanca metálica |
Elementos incluidos
- Clorador salino para piscinas Zodiac Ei² 25.
- Kit de instalación.
El equipo incluye la célula, la unidad de control y los elementos necesarios del kit de instalación para su montaje.
